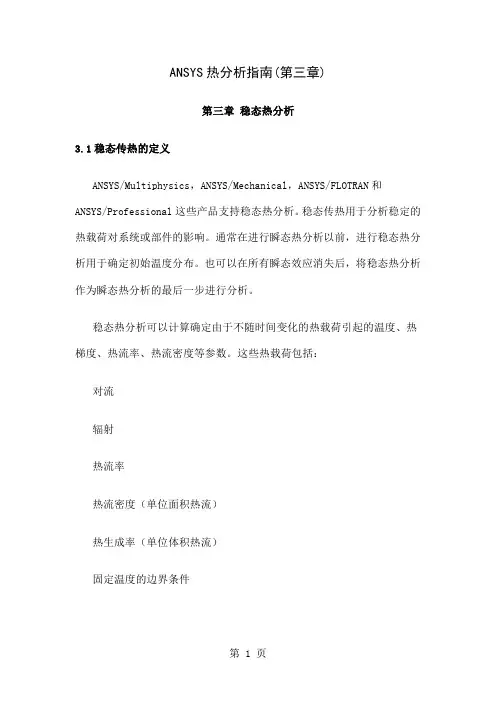

第 1 页 ANSYS热分析指南(第三章)
第三章 稳态热分析
3.1稳态传热的定义
ANSYS/Multiphysics，ANSYS/Mechanical，ANSYS/FLOTRAN和ANSYS/Professional这些产品支持稳态热分析。稳态传热用于分析稳定的热载荷对系统或部件的影响。通常在进行瞬态热分析以前，进行稳态热分析用于确定初始温度分布。也可以在所有瞬态效应消失后，将稳态热分析作为瞬态热分析的最后一步进行分析。
稳态热分析可以计算确定由于不随时间变化的热载荷引起的温度、热梯度、热流率、热流密度等参数。这些热载荷包括：
对流
辐射
热流率
热流密度（单位面积热流）
热生成率（单位体积热流）
固定温度的边界条件 第 2 页 稳态热分析可用于材料属性固定不变的线性问题和材料性质随温度变化的非线性问题。事实上，大多数材料的热性能都随温度变化，因此在通常情况下，热分析都是非线性的。当然，如果在分析中考虑辐射，则分析也是非线性的。
3.2热分析的单元
ANSYS和ANSYS/Professional中大约有40种单元有助于进行稳态分析。有关单元的详细描述请参考《ANSYS Element Reference》，该手册以单元编号来讲述单元，第一个单元是LINK1。单元名采用大写，所有的单元都可用于稳态和瞬态热分析。其中SOLID70单元还具有补偿在恒定速度场下由于传质导致的热流的功能。这些热分析单元如下：
表3-1二维实体单元
单元 维数 形状及特点 自由度
PLANE35
二维 六节点三角形单元 温度（每个节点）
PLANE55 二维 四节点四边形单元 温度（每个节点）
PLANE75 二维 四节点谐单元 温度（每个节点）
PLANE77 二维 八节点四边形单元 温度（每个节点）
PLANE38 二维 八节点谐单元 温度（每个节点）
表3-2三维实体单元
单元 维数 形状及特点 自由度 第 3 页 SOLID70 三维 八节点六面体单元 温度（每个节点）
以keypoints的选择为例说明select功能的用法
命令格式：KSEL, Type, Item, Comp, VMIN, VMAX, VINC, KABS
作用：用来选择一系列的关键点或者硬点。
以下分别说明各个参数的意义：
Type：
用来表明选择的特性：
S ——选择一个新的子集(默认值)。
R ——从当前的子集中再次选择。
A ——另外选取一个子集，增加到当前子集中。
U ——从当前子集中剔出一部分集合。
ALL ——选取所有。
NONE ——不选所有。
INVE ——选择补集(将没有选中的集合选中，交换选择的集合)。
SATA ——显示当前选择状态。
如果Type是S、R、A或者U，那么以下参数才有效。
Item
识别类型的标志。合法的标志符号将在下表中给出。某些标志符会要求有一个分量的标志符。如果Item = PICK(或者简单的一个“P”)，那么将以GUI的方式用鼠标选择内容，并且其余的命令将被忽略。默认和KP命令一样。
Comp
Item的分量。下表中列出了合法的分量。
VMIN
Item范围的最小值。范围的对象包含关键点号、坐标值、属性号等，与Item对应即可。分量的名字(参见CM命令)也可以被VMIN所替代此时(VMIN和VMAX将被忽略)。如果Item是MAT、TYPE、REAL或者ESYS，并且VMIN是正值，那么Item的绝对值将用于和选择范围值作比较；如果VMIN是负值，那么就以负值作比较。参看KLIST命令中关于符号属性的讨论。
VMAX
Item范围的最大值。默认和VMIN相等。 VINC
Item范围的增量值。只用整型的数据范围才有用(比如节点号)，默认值为1。VINC不能为负数。
KABS
绝对值键：
0——选择过程中检查值的符号。
1——使用绝对值(不检查符号)。
默认命令：
选取所有关键点。
说明：
选择一系列的关键点或者硬点。例如，要选择编号为1---7的关键点，则可以使用命令KSEL,S,KP,,1,7。如果ALL命令使用的话，那么选择就生效，比如KLIST,ALL。只有以编号形式选中的关键点被使用。数据被冠以“选中”或者“未选中”，但是并没有删除任何的数据。
第 1 页 ANSYS热分析指南(第三章)
第三章 稳态热分析
3.1稳态传热的定义
ANSYS/Multiphysics，ANSYS/Mechanical，ANSYS/FLOTRAN和ANSYS/Professional这些产品支持稳态热分析。稳态传热用于分析稳定的热载荷对系统或部件的影响。通常在进行瞬态热分析以前，进行稳态热分析用于确定初始温度分布。也可以在所有瞬态效应消失后，将稳态热分析作为瞬态热分析的最后一步进行分析。
稳态热分析可以计算确定由于不随时间变化的热载荷引起的温度、热梯度、热流率、热流密度等参数。这些热载荷包括：
对流
辐射
热流率
热流密度（单位面积热流）
热生成率（单位体积热流）
固定温度的边界条件 第 2 页 稳态热分析可用于材料属性固定不变的线性问题和材料性质随温度变化的非线性问题。事实上，大多数材料的热性能都随温度变化，因此在通常情况下，热分析都是非线性的。当然，如果在分析中考虑辐射，则分析也是非线性的。
3.2热分析的单元
ANSYS和ANSYS/Professional中大约有40种单元有助于进行稳态分析。有关单元的详细描述请参考《ANSYS Element Reference》，该手册以单元编号来讲述单元，第一个单元是LINK1。单元名采用大写，所有的单元都可用于稳态和瞬态热分析。其中SOLID70单元还具有补偿在恒定速度场下由于传质导致的热流的功能。这些热分析单元如下：
表3-1二维实体单元
单元 维数 形状及特点 自由度
PLANE35
二维 六节点三角形单元 温度（每个节点）
PLANE55 二维 四节点四边形单元 温度（每个节点）
PLANE75 二维 四节点谐单元 温度（每个节点）
PLANE77 二维 八节点四边形单元 温度（每个节点）
PLANE38 二维 八节点谐单元 温度（每个节点）
表3-2三维实体单元
单元 维数 形状及特点 自由度 第 3 页 SOLID70 三维 八节点六面体单元 温度（每个节点）
