笔记本CCFL灯管改LED背光

什么是 LED 背光？

近年来，背光源发展很快，不断有新技术、新产品推出，LED 背光逐步进

入产业化，有了一定的规模，相比 CCFL，LED 有着明显的节能优势，LED 背

光依然存在需要改进之处，国内的上游配套工厂上跟不上国际形势，技术交流

与互动改进及试样产品的应用推广等是 LED 进入大尺寸液晶背光领域的最大

障碍，作为液晶产品中重要配件之一的背光源，近年来发展很快，不断有新技

术、新产品推出。其中 LED(发光二极管)背光市场份额在逐渐增加。在笔记本、

显示器及电视机等产品中，原来一直在使用 CCFL(冷阴极荧光灯)背光源，从

2008 年开始，笔记本和显示器产品中 LED 背光的使用不断扩大。有关统计数

字显示，2009 年第一季度，LED 背光的出货量是 2008 年同期的 8 倍。同时在

CCFL 一统天下的液晶电视领域，随着海信推出第一款 LED 背光电视，国内市

场上 LED 背光电视产品也如雨后春笋般出现在市场中。

背光的汉字解释是光直接照射不到或者躲避光线的直接照射。

在电子工业中，背光是一种照明的形式，常被用于 LCD 显示上。背光式和

前光式不同之处在于背光是从侧边或是背后照射，而前光顾名思义则从前方照

射。他们被用来增加在低光源环境中的照明度和电脑显示器、液晶萤幕上的亮

度，以和 CRT 显示类似的方式产生出光。

其光源可能是白炽灯泡、电光面板(ELP)、发光二极管(LED)、冷阴极管

(CCFL)等。电光面板提供整个表面均匀的光，而其他的背光模组则使用散光器

从不均匀的光源中来提供均匀的光线。

背光可以是任何一种颜色，单色液晶通常有黄、绿、蓝、白等背光。而彩色

显示采用白色白光，因其涵盖最多色光。

LED 背光被用在小巧、廉价的 LCD 面板上。他的光通常是有颜色的，虽然

第 1 页 共 2 页 显示器背光CCFL和LED的比较

最近常常会看到某某是的，Google以后才知道，本来LCD根据背光可以分为CCPL和LED两种，那么毕竟两者间有什么区分呢？

CCFL和LED之间比较：

LED是直流的、低压的；而CCFL是高压的（600伏的），固然小面积的CCFL也有低压的，但普通也有300-400伏以上。

LED的光源可以按照尺寸和应用状况的不同而自由分布。CCFL则比较固定，它需要更多的蔓延材料来做到光的簇拥，才干使亮度的匀称度达到要求。

从延长的角度来讲，（a）LED的色域更广，色饱和度可以做到105％以上，而相反CCFL是比较窄的，大部分只能做到70％左右；（b）LED的速度十分快，可以协助LCD消退拖尾的现象；（c）LCD的一大的缺陷是“黑屏”不黑，假如用LED动态来控制的话，可以很好的解决这一问题；（d）LED的可以调节；（e）LED是绿色环保产品，不含汞，是固体光源，抗震性好，低平安。所以LED在未来很可能会被广泛的应用。

关于寿命的问题，LED的寿命虽然很长，但假如用户过热的用法，还是会导致用法寿命的下降，现在我们实行动态的办法来控制，使LED的寿命可以做到十万小时以上，按照驱动的不同，可以满足不同的需求。CCFL通常惟独二万到五万个小时的寿命。

CCFL和LED的特性方面，CCFL的击穿电压和工作电压都相对照较高，LED的电压就很低。所以说LED的平安性能十分好。

从他们的应用状况来看，按照目前情况的进展，LED在不断的向CCFL的应用领域扩张。大家可能知道目前7寸的越来越多的应用LED，大概在明年内大部分7寸的显示器都会用LED。究其缘由，主要由于7寸的产品无数用在便携式的DVD上。便携式DVD要求耗电量比较低。有人会问为什么CCFL比LED的效率高，而耗电量却比LED低。其实这里面有一些诀窍，是由于LED是单方向发光，应用它制作出来的产品

第1页 共5页 液晶显示器背光类型及优缺点（LCD、CCFL、LED）

液晶背光显示原理 液晶不同于等离子的最大区分就是液晶必需依靠被动光源，而等离子电视属于主动发光显示设备。目前市场上主流的液晶背光技术包括LED(发光二极管)和CCFL(冷阴极荧光

虽然LED背光有诸多优点，但也有其缺点，首先是发光效率，以一样的用电而言，LED并不及CCFL，因此散热问题会比CCFL紧要，此外LED属点型光源，与CCFL的线型光源相较实更难限制光均性，为了到达尽可能的光均，必需对生产出来的LED进展特性上的精挑严选，将大量特性相同〔波长、亮度〕的 LED用於同一个背光中，此一选择本钱也相当昂扬。所幸的是，LED的发光效率还在第2页 共5页 提升中，目前已可至101 ml/W以上，如此色调饱和度可以更佳，以及让背光的WLED排置更宽松，进而让用电与散热问题获得舒缓，且制造良品率持续进步成熟后，严选光亮特性相同的LED之本钱也会降低。

单单变更背光技术或许还缺乏以引发LCD的革命，那么我们就去看看别的LCD技术开展。OLED (Organic Light Emitting Diode)即有机发光二极体。OLED显示技术与传统的LCD显示方式不同，无需背光灯，采纳特别薄的有机材料涂层和玻璃基板，当有电流通过时，这些有机材料就会发光。而且OLED显示屏幕可以做得更轻更薄，可视角度更大，并且能够显著节约电能。但是，目前它的寿命和价格是限制它在 LCD方面开展的瓶颈。

OLED是另外一个受到瞩目的面板应用技术，并且以小尺寸面板的实现期程较早。以客户的打算来看，2022～2022年会有较多的机种问世，但仍以次面板为主，而且即使机种和出货量较此时此刻有明显的增加，市场占有率也不会超过10％。OLED原本因为本身薄，比照、视角、省电等各方面的条件都较TFT- LCD要优秀，始终受到业界的重视，认为将取代TFT-LCD，早几年也纷纷投入研发。然而一方面OLED本身技术遇到瓶颈，寿命问题有待克制；

DLED、CCFL和LED面板对比

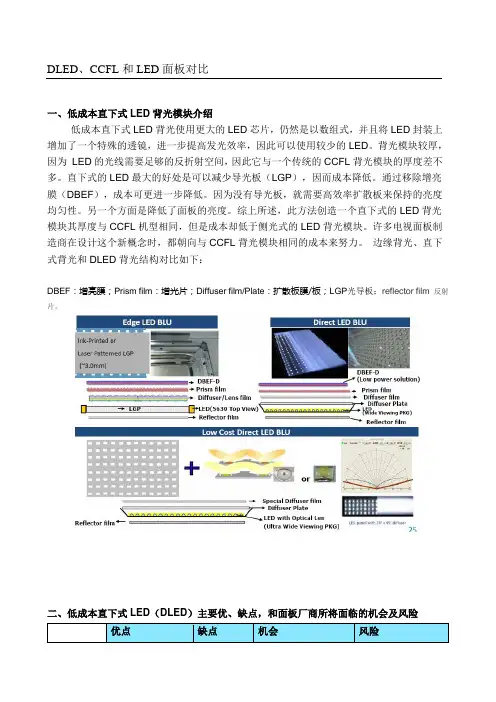

一、低成本直下式LED背光模块介绍

低成本直下式LED背光使用更大的LED芯片，仍然是以数组式，并且将LED封装上增加了一个特殊的透镜，进一步提高发光效率，因此可以使用较少的LED。背光模块较厚，因为 LED的光线需要足够的反折射空间，因此它与一个传统的CCFL背光模块的厚度差不多。直下式的LED最大的好处是可以减少导光板（LGP），因而成本降低。通过移除增亮膜（DBEF），成本可更进一步降低。因为没有导光板，就需要高效率扩散板来保持的亮度均匀性。另一个方面是降低了面板的亮度。综上所述，此方法创造一个直下式的LED背光模块其厚度与CCFL机型相同，但是成本却低于侧光式的LED背光模块。许多电视面板制造商在设计这个新概念时，都朝向与CCFL背光模块相同的成本来努力。 边缘背光、直下式背光和DLED背光结构对比如下：

DBEF：增亮膜；Prism film：增光片；Diffuser film/Plate：扩散板膜/板；LGP光导板；reflector film 反射片。

二、低成本直下式LED（DLED）主要优、缺点，和面板厂商所将面临的机会及风险

优点 缺点 机会 风险

低成本直下式LED背光模块 成本降低

便宜的LED（只高于CCFL10%）

与CCFL共享结构

节能 厚度增加

亮度降低 价格较便宜

能被用户接受的溢价

有些用户对亮度不敏感 消费者可能不接受

LED应该是薄型的

亮度较低

供应链资源受限

改进的LED（2代透镜）

权衡

与结构配合

供应/商业模式变化

价值定位混乱

一场溢价的斗争

供应链改变

从CCFL到LED的改变

三、直下式低成本LED背光与CCFL及侧光式LED比较

DLED CCFL Edge LED

厚度

LED 数量 X No XX

亮度 300nit 350nit 250nit-350nit

LED Chip

反射膜 Yes No No
