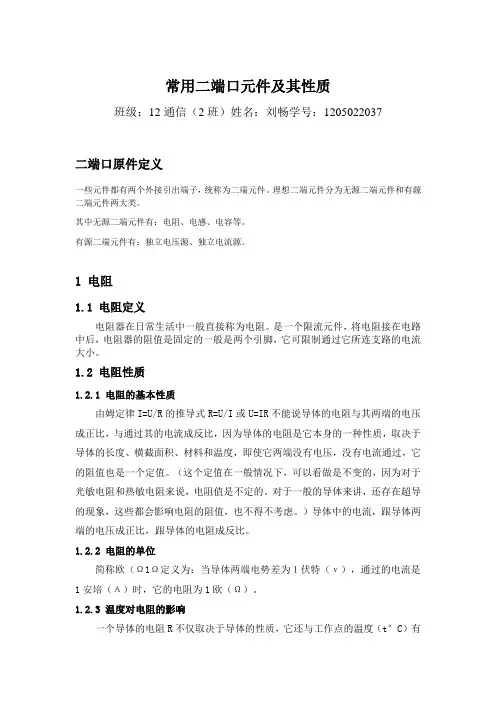

常用二端口元件及其性质
班级：12通信（2班）姓名：刘畅学号：1205022037
二端口原件定义
一些元件都有两个外接引出端子，统称为二端元件。理想二端元件分为无源二端元件和有源二端元件两大类。
其中无源二端元件有：电阻、电感、电容等。
有源二端元件有：独立电压源、独立电流源。
1 电阻
1.1 电阻定义
电阻器在日常生活中一般直接称为电阻。是一个限流元件，将电阻接在电路中后，电阻器的阻值是固定的一般是两个引脚，它可限制通过它所连支路的电流大小。
1.2 电阻性质
1.2.1 电阻的基本性质
由姆定律I=U/R的推导式R=U/I或U=IR不能说导体的电阻与其两端的电压成正比，与通过其的电流成反比，因为导体的电阻是它本身的一种性质，取决于导体的长度、横截面积、材料和温度，即使它两端没有电压，没有电流通过，它的阻值也是一个定值。（这个定值在一般情况下，可以看做是不变的，因为对于光敏电阻和热敏电阻来说，电阻值是不定的。对于一般的导体来讲，还存在超导的现象，这些都会影响电阻的阻值，也不得不考虑。）导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
1.2.2 电阻的单位
简称欧（Ω1Ω定义为：当导体两端电势差为１伏特（ν），通过的电流是1安培（Α）时，它的电阻为1欧（Ω）。
1.2.3 温度对电阻的影响
一个导体的电阻R不仅取决于导体的性质，它还与工作点的温度（t°C）有关。对于有些金属、合金和化合物，当温度降到某一临界温度t°C时，电阻率会突然减小到无法测量，这就是超导现象。导体的电阻与温度有关。一般来说，金属导体的电阻会随温度升高而增大，如电灯泡中钨丝的电阻。半导体的电阻与温度的关系很大，温度稍增加电阻值即会减小很多。通过实验可以找出电阻与温度变化之间的关系，利用电阻的这一特性，可以制造电阻温度计（通常称为“热敏电阻温度计”）。
2 电感
2.1 电感的定义
电感器是能够把电能转化为磁能而存储起来的元件。电感器的结构类似于变压器，但只有一个绕组。电感器具有一定的电感，它只阻碍电流的变化。

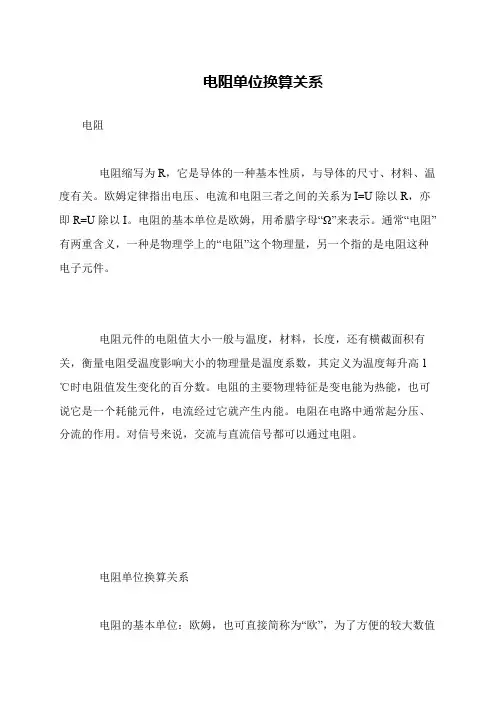

电阻单位换算关系
电阻
电阻缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温
度有关。欧姆定律指出电压、电流和电阻三者之间的关系为I=U除以R，亦
即R=U除以I。电阻的基本单位是欧姆，用希腊字母“Ω”来表示。通常“电阻”
有两重含义，一种是物理学上的“电阻”这个物理量，另一个指的是电阻这种
电子元件。
电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有
关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1
℃时电阻值发生变化的百分数。电阻的主要物理特征是变电能为热能，也可
说它是一个耗能元件，电流经过它就产生内能。电阻在电路中通常起分压、
分流的作用。对信号来说，交流与直流信号都可以通过电阻。
电阻单位换算关系
电阻的基本单位：欧姆，也可直接简称为“欧”，为了方便的较大数值
电阻的书写，这个单位也和电流、电压一样常常会被简写，有千欧和兆欧，
它们之间与欧的转换关系是：
1000欧姆=1千欧
1000千欧=1兆欧
1000兆欧=1吉欧
电阻计算公式
定义式：R=U比I
定义公式：R=ρL比S
欧姆定律变形式：R=U比I
电阻串联：R=R1+R2+R3+.。.+Rn
电阻并联：1/R=1/R1+1/R2+1/R3+..+1/Rn
与电功率相关公式：R=U2/P；R=P/I2
与电能（电热）相关公式：R=U2t/W；R=W/I2t（电热时，W换成
Q）
决定式：R=ρL/S（ρ表示电阻的电阻率，是由其本身性质决定，L表
示电阻的长度，S表示电阻的横截面积）
电阻常用单位换算
1、单位：1欧=1×10的负三次方千欧=1×10的负6次方兆欧。
2、规格：以元件的长和宽来定义的。有1005（0402）、1608
（0603）、2012（0805）、3216（1206）等。
表示的方法：2R2=2.2欧， 1K5=1.5千欧 M5=2.5兆欧 103J=10×10
电容电阻知识点总结
一、电容的基本知识
1.1 电容的定义
电容是电路中一种用来储存电荷的元件，通常用C来表示，单位为法拉（F）。电容的定义是指在给定电压条件下储存的电荷量与电压的比值，即
C = Q/V
其中，C为电容，Q为储存的电荷量，V为电压。
1.2 电容的物理原理
电容的物理原理是利用两个接近的导体之间的电场来储存电荷。当两个导体接近但不接触时，它们之间会存在电场，这样就形成了一个电容。电容的大小主要取决于两个导体之间的距离和面积，以及介质的性质。
1.3 电容的基本特性
电容的基本特性包括容量、电压、电荷和能量存储。电容的容量决定了它能够储存的电荷量，而电压则决定了电容上储存的电荷量的多少，即
Q = C*V
其中，Q为电容上的电荷量，C为电容，V为电压。
1.4 电容的常见类型
电容主要包括固定电容和可变电容两种类型。固定电容是指其容量固定不变的电容器，而可变电容则是指其容量可以调节的电容器，通常用在调节频率和振荡器电路中。此外，电容还有极性和非极性之分，极性电容需要注意极性，而非极性电容则不需要。
1.5 电容的应用
电容在电路中有着广泛的应用，可以用来滤波、积分、微分、存储能量等。同时，电容还可以用来制造各种振荡器、滤波器、调谐电路、定时电路等。
二、电阻的基本知识
2.1 电阻的定义
电阻是电路中一种用来阻碍电流流过的元件，通常用R来表示，单位为欧姆（Ω）。电阻的定义是指在给定电压条件下通过电阻的电流与电压的比值，即
R = V/I 其中，R为电阻，V为电压，I为电流。
2.2 电阻的物理原理
电阻的物理原理是利用材料的电阻性质来阻碍电流的流动。当电流通过电阻时，会产生热量，同时也会转化成其他形式的能量，从而导致电流的衰减。电阻的大小主要取决于材料的电阻率、长度和截面积。
2.3 电阻的基本特性
电阻的基本特性包括阻值、电流、电压和功率。电阻的阻值决定了它对电流的阻碍程度，而通过电阻的电流和电压之间的关系可以根据欧姆定律进行描述，即
