电流检测电路设计

BL0930电流采样电路原理一、BL0930电流采样电路原理概述BL0930电流采样电路是一种常用的电流检测电路，它可以通过对电流进行采样和转换，将电流信号转换为电压信号输出。

BL0930电流采样电路原理的核心在于采用霍尔元件进行电流检测，并通过一定的电路设计将采样电压转换为可测量的标准电压输出。

下面我将基于这一原理进行深入探讨。

二、BL0930电流采样电路原理详解1. 霍尔元件原理BL0930电流采样电路采用霍尔元件进行电流检测。

霍尔元件是一种基于霍尔效应的传感器，它可以在外加磁场的作用下产生电压信号。

在电流流过导线时，将导线放置在霍尔元件附近，霍尔元件受到磁场的影响而产生电压信号。

这一原理使得BL0930电流采样电路能够实现对电流的准确检测。

2. 电路设计BL0930电流采样电路在电路设计上采用了一系列的放大器、滤波器和稳压器等电路元件，以确保采样电压的准确和稳定。

采样电压经过放大器进行信号放大，滤波器进行信号滤波，稳压器进行电压稳定，最终转换为可测量的标准电压输出。

这一设计保证了BL0930电流采样电路在各种工作条件下都能提供精准的电流检测功能。

3. 原理应用BL0930电流采样电路原理广泛应用于各种电力电子设备、工业控制设备和电动车充电设备等领域。

通过对电流进行准确监测和控制，BL0930电流采样电路可以实现对电子设备和系统的安全运行和高效控制。

它还可以用于对电动车充电设备进行电流监测和管理，确保充电过程的稳定和安全。

三、BL0930电流采样电路原理个人观点和理解从深度和广度来看，BL0930电流采样电路原理涉及了电磁学、电路设计以及应用领域的知识。

对于电路设计和应用方面，我个人认为需要进一步深入了解各种不同场合下的电流检测需求和实际应用，以更好地优化电流采样电路的设计。

对于电磁学方面，我认为还可以深入了解霍尔元件的原理和特性，以更好地理解BL0930电流采样电路原理的核心技术。

四、总结与回顾通过对BL0930电流采样电路原理的专题探讨，我们对其工作原理、电路设计和应用领域有了深入的了解。

电压电流采样电路设计
一、电压采样
1．采样电路原理：
电压采样电路是一种能够基于参考电压对输入电压进行采样，即在参考电压和输入电压之间比较，按比例将其转换为一个相对更低的电压，以便进一步处理。

在电压采样电路中，一个可调分压器实现参考电压，一个微分放大器将输入电压和参考电压放大为输出电压，一个比较器比较输出电压和参考电压，一个低通滤波器去除多余的噪声，一个放大器放大采样电压，最后一个数据转换器将数字信号转换为输出信号。

2．电路实现方式：
电压采样电路的实现可以采用以下两种方式：
（1）利用ADC芯片：
采用ADC芯片实现的电压采样电路，电路构成比较简单，只需要具有其中一种ADC芯片、电源及电压基准，采样电压，就可以构成一个电压采样电路。

（2）利用放大器和比较器：
利用放大器对电压进行放大，而后再把放大后的电压送到比较器中，比较器将放大后的电压和参考电压进行比较，从而检测出比较结果，构成另一种电压采样电路。

二、电流采样
1．采样电路原理：
电流采样电路采用一个电流型传感器对电流进行检测，其输出电压受电流的变化而变化。

CBB规范过流检测电路(VER:V2.0)拟制：专时间：2010-12-08 批准：宏时间：2011-2-17 文件评优级别：□A优秀□B良好□C一般1 功能介绍该电路能实时对由输入电流信号转换成的电压信号进行监控，任一相输入电流超出门限电流，此电路都会反馈异常信号到控制器，以此来实现对变频器的过流自保护功能。

2 详细原理图图1 过电流检测电路原理图由于霍尔电流传感器的响应快速，因此出现短路时，霍尔输出电流信号经采样电阻转换成电压信号及时送到DSP，在IGBT短路安全时间内封锁PWM驱动信号输出，使IGBT得到可靠的保护。

过流检测是通过四电压比较器LM339组成的双限比较器来完成的，它可以判断输入信号电位是否位于指定门限电位REFL到REFH之间。

LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（上拉电阻，选2-15K），此处上拉3.0V，正常情况OCH1为高电平，有故障的情况为低电平。

3 器件功能❖ C1~C7为电源去耦电容；❖ C8对地滤波电容，为谐波干扰提供对地通道。

❖ C12与R14构成RC 滤波网络；❖ C13与R15构成RC 滤波网络，滤出输出信号OCH 的谐波干扰；❖ C9、C10、C11分别与R2、R4、R6构成RC 滤波网络，滤除输入到比较器采样信号干扰； ❖ R10、R11、R12构成分压电路，由此确定比较的上限与下限电压，其R10还具有滤波作用； ❖ R1~R6、R15限流电阻，其中R2、R4、R6、R15兼具有滤波作用。

❖ R7、R8、R9、R13为上拉电阻。

❖ U3六斯密特触发反相器，对信号整型，防止频繁过流时过流信号拉不低。

❖ U1、U2四电压比较器。

组成双比较电路，设定门限电压。

4 参数计算过流检测保护电路（因每相电路相仿性，在此以U 相为例）采样电压信号IU 为-3.00V~+3.00V ，3V 对应2.5倍峰值电流，输入到比较电流保持在mA 级，门限电压上下限范围在极值范围0~3.0V 之间，正常工作时有0<U IU-1<3.0V 。

三相电机的设计该系统硬件结构包含主电路和控制电路两大部分，具体由整流滤波模块、逆变模块、IPM保护模块、三相异步电动机、电压、电流和转速检测模块、显示模块、DSP与PC机通信模块等组成。

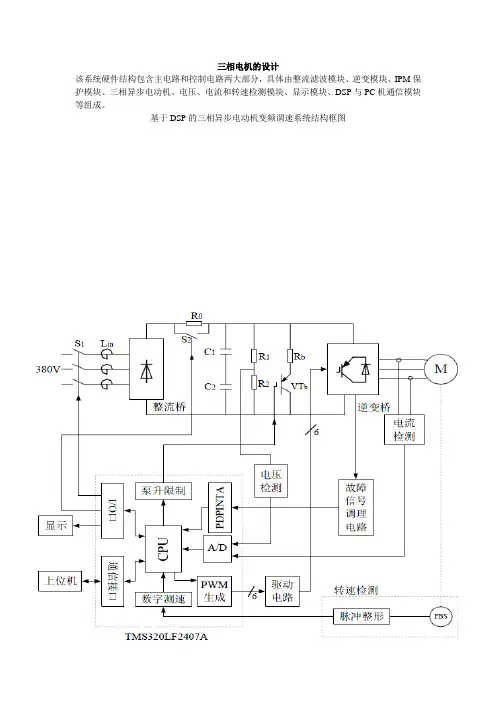

基于DSP的三相异步电动机变频调速系统结构框图系统控制电路包含两个部分：核心控制电路和基于核心电路的外部扩展电路。

DSP核心电路负责整个系统的控制和具体的算法实现功能。

外部扩展电路主要完成电压、电流和速度信号的检测，数据显示以及DSP与PC机通信等功能，并对IPM发出的各种故障信号进行综合处理形成总的故障信号送入TMS320LF2407A的PDPINTx（x=A、B）故障中断入口。

电流检测电路设计三相定子电流检测是为了获得闭环控制的电流反馈量，主电路中电容器两端电压检测是为了防止泵升电压对逆变桥的损坏，而电容器两端的电压检测又可以通过检测与电容器两端并联的电阻中流过的电流来获得，所以本文中电压和电流的检测都可以通过电流检测来实现。

异步电动机是三相平衡负载，因此有ia+ib+ic=0，所以只要检测其中两路电流，就可以得到三相电流。

本设计中采用精度高、速度快的霍尔传感器。

因为霍尔式电流传感器使用霍尔器件和磁补偿原理进行检测，它可以检测任意波形的电流，副边电流能真实地反映原边电流波形，还能够测量电流的瞬态峰值。

并且霍尔式电流传感器的线性度、动态性能和抗干扰能力也优于一般的电流互感器。

霍尔电流传感器的一路输出信号经过电阻转换成相应的双极性电压信号。

TMS320F240x内带有10位A/D转换器，在检测定子电流时，需要进行A/D转换的量为两路输入电流，因此需要2个通道并行转换完成信号的传输。

由于控制芯片I/O口的基准电压是3.3V，输入信号只能是0~3.3V之间的量。

而霍尔电流传感器检测到的是一个交流量，所以经过传感器后，还需进行偏移转化到0~3.3V 才能输入到DSP中。

处理之后的输出范围为0～3.3V，偏移函数为：VOUT = 1.65 + 0.5VI转速检测电路设计光电式旋转编码器是转速或转角的检测元件，旋转编码器与电动机相连，当电动机旋转时带动码盘旋转，通过光栅的作用，持续不断地开放或封闭光通道接收装置的输出端就可以得到频率与转速成正比的方波脉冲序列。

光电电流检测放大电路原理光电电流检测放大电路是应用广泛的一种电子电路，其原理基于光电效应和放大原理。

光电效应是指光子与物质相互作用时，物质吸收光子能量并转化为电子的动能，从而在物质中产生光电流的现象。

放大原理则是通过电路设计，将微弱的光电流信号放大成可用的电信号。

以下将详细阐述光电电流检测放大电路的原理及应用。

一、光电效应光电效应分为外光电效应和内光电效应。

外光电效应是指光子使电子从材料表面逸出的现象，内光电效应则是光子在材料内部引起电子跃迁的现象。

在光电电流检测放大电路中，通常利用内光电效应来检测光信号。

内光电效应的响应速度和灵敏度较高，适用于各种光线强度和波长的检测。

二、放大原理放大原理是利用电子器件将微弱的光电流信号放大成可用的电信号。

常用的放大器有运算放大器和跨阻放大器等。

运算放大器通过反馈电路和输入级电路的组合，实现对输入信号的放大和滤波等功能。

跨阻放大器则通过测量电阻两端的电压来测量电阻上的电流，常用于光电检测电路中。

三、电路组成光电电流检测放大电路通常由光电转换器件、前置放大器和后级处理电路组成。

光电转换器件是实现光电转换的关键元件，常用的有光电二极管、光电池和光敏电阻等。

前置放大器的作用是将光电转换器件输出的微弱光电流信号转换为电压信号，并进行初步放大。

后级处理电路则对前置放大器输出的电压信号进行进一步的处理和调节，以满足应用需求。

四、应用光电电流检测放大电路在许多领域都有广泛的应用，如生物医学、环境监测、光谱分析等。

在生物医学领域，光电电流检测放大电路可用于测量生物体内的荧光信号、生物电信号等；在环境监测领域，可用于测量大气中的气体成分和浓度；在光谱分析领域，可用于测量物质的光谱特性。

总之，光电电流检测放大电路的原理是基于光电效应和放大原理，通过特定设计的电路将微弱的光电流信号转换为可用的电信号。

这种电路具有高灵敏度、高响应速度和高稳定性等优点，因此在许多领域都有广泛的应用前景。

电流检测电路摘要：MAX471/MAX472是MAXIM公司生产的精密高端电流检测放大器，利用该器件可以实现以地为参考的电流/电压的转换，本文介绍了用MAX471/472高端双向电流检测技术来实现对电源电流的监测和保护的方法，并给出了直流电源监测与保护的实现电路1 电源电流检测长期以来，电源电流的检测都是利用串联的方法来完成的。

而对于磁电仪表，一般都必须外加分流电阻以实现对大电流的测量，在量程范围不统一时，分流电阻的选择也不标准，从而影响到测量精度。

对于互逆电源，由于测量必须利用转换开并来实现，因而不能随机地跟踪测量和自动识别。

在教学和实验室使用的稳压电源中，为了能够进行电流/电压的适时测量，可用两种方法来实现。

一种方法是彩双表法显示，此法虽好，但成本较高，同时体积也较大；另一种方法是采用V/I复用转换结构，这种方法成本低，体积小，因而为大多数电源所采用，但它在测量中需要对电压/电流进行转换显示，也不方便。

那么，如何对电源进行自动监测呢？笔者在使用中发现，稳压电源的电压在初始调节状态时，往往显示出空载，而在接入负载后，则需要适时显示负载电流，因此，利用负载电流作为监测信号来完成I/V的测量转换，可实现一种电量用两种方法表示，并可完成自动监测转换功能。

为了实现I/V的转换，笔者利用MAX271/MAX472集成电路优良的I/V转换特性、完善的高端双向电流灵敏放大器和内置检流电阻来实现对稳压电流电流的检测。

2 MAX471/MAX472的特点、功能美国美信公司生产的精密高端电流检测放大器是一个系列化产品，有MAX471/MAX472、MAX4172/MAX4173等。

它们均有一个电流输出端，可以用一个电阻来简单地实现以地为参考点的电流/电压的转换，并可工作在较宽的电压和较大的电流范围内。

MAX471/MAX472具有如下特点：●具有完美的高端电流检测功能；●内含精密的内部检测电阻（MAX471）；●在工作温度范围内，其精度为2%；●具有双向检测指示，可监控充电和放电状态；●内部检测电阻和检测能力为3A，并联使用时还可扩大检测电流范围；●使用外部检测电阻可任意扩展检测电流范围（MAX472）；●最大电源电流为100μA；●关闭方式时的电流仅为5μA；●电压范围为3～36V；●采用8脚DIP/SO/STO三种封装形式。

常用采样电路设计方案比较配电网静态同步补偿器（DSTATCOM)系统总体硬件结构框图如图2-1所示。

由图2—1可知DSTATCOM的系统硬件大致可以分成三部分，即主电路部分、控制电路部分、以及介于主电路和控制电路之间的检测与驱动电路。

其中采样电路包括3路交流电压、6路交流电流、2路直流电压和2路直流电流、电网电压同步信号。

3路交流电压采样电路即采样电网三相电压信号；6路交流电流采样电路分别为电网侧三相电流和补偿侧三相电流的电流采样信号;2路直流电压和2路直流电流的采样电路DSTATCOM的桥式换流电路的直流侧电压信号和电流信号；电网电压同步信号采样电路即电网电压同步信号。

控制电路电路主电路图2—1 DSTA TCOM系统总体硬件结构框图1.1常用电网电压同步采样电路及其特点1。

1。

1 常用电网电压采样电路1从D—STATCOM的工作原理可知，当逆变器的输出电压矢量与电网电压矢量幅值大小相等，方向相同时,连接电抗器内没有电流流动，而D—STATCOM 工作在感性或容性状态都可由调节以上两矢量的夹角来进行控制,因此，逆变器输出的电压矢量的幅值及方向的调节都是以电网电压的幅值和方向作为参考的，因此，系统电压与电网电压的同步问题就显得尤为重要。

图2-2 同步信号产生电路1从图2—2所示同步电路由三部分组成,第一部分是由电阻、电容组成的RC滤波环节，为减小系统与电网的相位误差,该滤波环节的时间常数应远小于系统的输出频率,即该误差可忽略不计。

其中R5=1K ，C4=15pF,则时间常数〈<l ms，因此符合设计要求；第二部分由电压比较器LM311构成,实现过零比较；第三部分为上拉箝位电路，之后再经过两个非门，以增强驱动能力，满足TMS320LF2407的输入信号要求[1］。

1。

1.2 常用电网电压采样电路2常用电网电压同步信号采样电路2如图2-3所示。

ADMC401芯片的脉宽调制PWM发生器有专门的PWMSYNC引脚，它产生与开关频率同步的脉宽调制PWM的同步脉冲信号。

用一个MOSFET和一个电阻将单向电流检测放大器变成双向LTC6101 是一个非常好的单向高压侧电流检测放大器。

但是“单向”有时也是个问题。

单向意味着两件事：不能检测负电流；不能一直准确地检测下去，直到电流为零。

本文介绍一种设计方法，可以用一个MOSFET 和一个电阻解决上述两个问题。

图1：LTC6101 单向电流检测放大器。

输出以地为基准，不能检测反向电流。

VOUT = ISENSE x RSENSE x R2/R1。

图 1 所示为LTC6101 的正常工作模式。

要检测的电流流经RSENSE，从而建立检测电压。

放大器将这个检测电压加到R1 上，强制电流流经其内部FET，这样R2 上就产生了输出电压。

从检测电压到输出电压的增益是R2/R1，而检测电流到输出电压的总跨阻抗增益为VOUT/ISENSE = RSENSE x R2/R1。

使用R3 是为了消除偏置电流的影响，以提高准确度。

直到输出在0V 时限幅，这个电路都能很好地工作。

这个电路不能检测反向电流，只能在达到自己的失调电压之前准确跟随所加输入检测电压的变化，失调电压可能为正，也可能为负。

图 2 是修改后的双向检测电路。

增加MOSFET Q1（栅极偏置在3V 至5V 之间）和电阻R4 形成一个输出偏置基准电压VBIAS（大小取决于Q1 的VGS）。

这个电路还会强制一个匹配电流（VBIAS/R4）流入漏极，给R3（与图 1 相比，准确度已提高到1%）加上准确的输入电压。

这个输入电压现在是新的零点。

也就是说，VSENSE = 0mV 时，流经左右两个支路的电流相同，相对于VBIAS的输出电压是0V。

所加的任何检测电压（由流经RSENSE 的电流产生）都会以与以前一样的增益产生输出电压。

但是相对于VBIAS，输出电压可能为正也可能为负，可支持任一方向的电流。

这就是一个MOSFET 和一个电阻带来的新功能！不过请注意，实际的输入失调电压现在取决于准确度为1% 的电阻，而且一般情况下会比未修改的LTC6101 单向检测电路的失调大。

基于线性光耦HCNR200的电流检测电路设计与实现浙江大学生仪学院生物医学工程 **** 学号******[摘要]本文主要介绍了惠普公司的高线性度模拟光耦HCNR200的基本结构及工作原理。

利用该器件设计了一种模拟信号隔离来对医疗设备中电流检测的硬件电路，较好地解决了设备中高电压、强电流很容易串入低压器件会将其烧毁的问题。

线性光耦HCNR200可以较好地实现模拟量与数字量之间的隔离，隔离电压峰值达8000V；输出跟随输入变化，线性度达0.01％。

在高稳定性、高线性度的模拟信号隔离的场合具有广泛的应用前景。

[关键词]线性光耦HCNR200 模拟隔离电流检测1 引言在自动化检测系统、计算机数据采集系统、医疗设备控制系统等诸多工业测量中，光隔离是一种很常用的信号隔离形式。

常用光耦器件及其外围电路组成。

由于光耦电路简单，在数字隔离电路或数据传输电路中常常用到，如UART协议的20mA电流环。

对于模拟信号，光耦因为输入输出的线形较差，并且随温度变化较大，限制了其在模拟信号隔离的应用。

在信号采集的过程中，各种干扰信号都会随着被测量信号进入数字控制系统，这些信号迭加在有用的被测信号上会使测量的准确度降低，造成控制系统的不稳定。

为了实现电平线性转换以及不把现场的电噪声干扰引入到数字控制系统中来，必须将被测电路和控制电路在电气上实现隔离，光电隔离法和隔离放大器法是两种常用的模拟信号隔离方法。

隔离放大器内部集成有高性能的输入输出放大器、调制解调器、信号耦合变压器等单元器件，通常采用磁耦合方法使放大器的输出和输入之间没有电气联系，从而隔离了干扰源，抑制了干扰信号，完成对信号的放大。

隔离放大器具有完全浮动的输入端和独立隔离的输出端，并有良好的线性度和稳定性，还有较高的隔离电压和共模抑制比。

但是隔离放大器对于支流信号却不适用，价格比较高，只适用于要求较高的场合。

光电隔离是常用且方便有效的隔离方法，它是通过光电之间的相互转换，并利用光作为媒介进行信号传输，在电气上使测量系统与现场信号完全隔离。
