模具结构及注射工艺参数对塑件质量的影响

第1篇一、引言注塑成型是一种常见的塑料加工方法，广泛应用于电子、汽车、医疗、日用品等领域。

注塑成型工艺及模具设计是保证注塑产品质量和效率的关键因素。

本文将详细介绍注塑成型工艺及模具设计的相关知识，包括注塑成型原理、工艺流程、模具设计要点等。

二、注塑成型原理注塑成型是一种将塑料原料加热熔化，通过注射装置注入模具腔内，冷却固化后得到所需形状和尺寸的塑料制品的加工方法。

其原理如下：1. 塑料原料的加热熔化：将塑料原料放入料筒中，通过加热装置加热至熔融状态。

2. 注射：将熔融塑料通过注射装置注入模具腔内。

3. 冷却固化：塑料在模具腔内冷却固化，形成所需形状和尺寸的塑料制品。

4. 开模取件：模具打开，取出成型后的塑料制品。

三、注塑成型工艺流程注塑成型工艺流程主要包括以下步骤：1. 塑料原料的准备：根据产品要求选择合适的塑料原料，并进行称量、混合等处理。

2. 塑料原料的加热熔化：将塑料原料放入料筒中，通过加热装置加热至熔融状态。

3. 注射：将熔融塑料通过注射装置注入模具腔内。

4. 冷却固化：塑料在模具腔内冷却固化，形成所需形状和尺寸的塑料制品。

5. 开模取件：模具打开，取出成型后的塑料制品。

6. 产品检验：对成型后的塑料制品进行外观、尺寸、性能等方面的检验。

7. 产品包装：将检验合格的产品进行包装，准备出厂。

四、模具设计要点1. 模具结构设计：根据产品形状、尺寸、精度等要求，设计合理的模具结构。

主要包括型腔、浇注系统、冷却系统、导向系统、脱模机构等。

2. 模具材料选择：根据产品要求、加工工艺、模具寿命等因素，选择合适的模具材料。

常用模具材料有钢、铝合金、铜合金等。

3. 模具加工精度：模具加工精度直接影响到塑料制品的尺寸精度和表面质量。

应采用高精度的加工设备和技术，确保模具加工精度。

4. 模具热处理：模具热处理可以提高模具的硬度和耐磨性，延长模具使用寿命。

常用的热处理方法有淬火、回火等。

5. 模具润滑：模具润滑可以降低模具磨损，提高模具使用寿命。

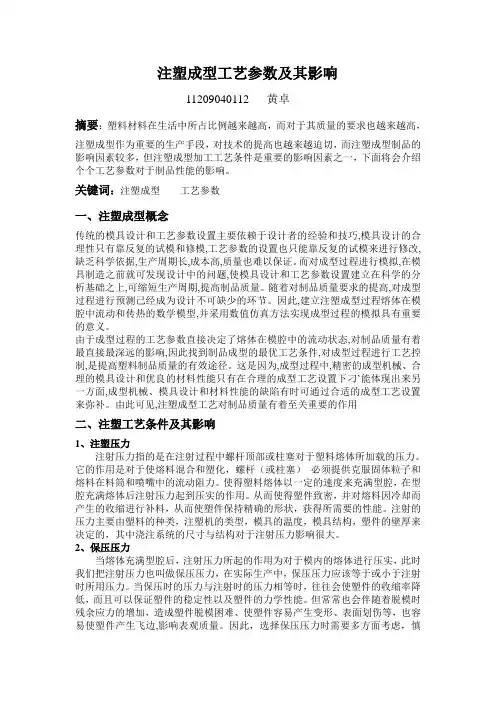

注塑成型工艺参数及其影响11209040112 黄卓摘要：塑料材料在生活中所占比例越来越高，而对于其质量的要求也越来越高，注塑成型作为重要的生产手段，对技术的提高也越来越迫切，而注塑成型制品的影响因素较多，但注塑成型加工工艺条件是重要的影响因素之一，下面将会介绍个个工艺参数对于制品性能的影响。

关键词：注塑成型工艺参数一、注塑成型概念传统的模具设计和工艺参数设置主要依赖于设计者的经验和技巧,模具设计的合理性只有靠反复的试模和修模,工艺参数的设置也只能靠反复的试模来进行修改,缺乏科学依据,生产周期长,成本高,质量也难以保证。

而对成型过程进行模拟,在模具制造之前就可发现设计中的问题,使模具设计和工艺参数设置建立在科学的分析基础之上,可缩短生产周期,提高制品质量。

随着对制品质量要求的提高,对成型过程进行预测己经成为设计不可缺少的环节。

因此,建立注塑成型过程熔体在模腔中流动和传热的数学模型,并采用数值仿真方法实现成型过程的模拟具有重要的意义。

由于成型过程的工艺参数直接决定了熔体在模腔中的流动状态,对制品质量有着最直接最深远的影响,因此找到制品成型的最优工艺条件,对成型过程进行工艺控制,是提高塑料制品质量的有效途径。

这是因为,成型过程中,精密的成型机械、合理的模具设计和优良的材料性能只有在合理的成型工艺设置下刁`能体现出来另一方面,成型机械、模具设计和材料性能的缺陷有时可通过合适的成型工艺设置来弥补。

由此可见,注塑成型工艺对制品质量有着至关重要的作用二、注塑工艺条件及其影响1、注塑压力注射压力指的是在注射过程中螺杆顶部或柱塞对于塑料熔体所加载的压力。

它的作用是对于使熔料混合和塑化，螺杆（或柱塞）必须提供克服固体粒子和熔料在料筒和喷嘴中的流动阻力。

使得塑料熔体以一定的速度来充满型腔，在型腔充满熔体后注射压力起到压实的作用。

从而使得塑件致密，并对熔料因冷却而产生的收缩进行补料，从而使塑件保持精确的形状，获得所需要的性能。

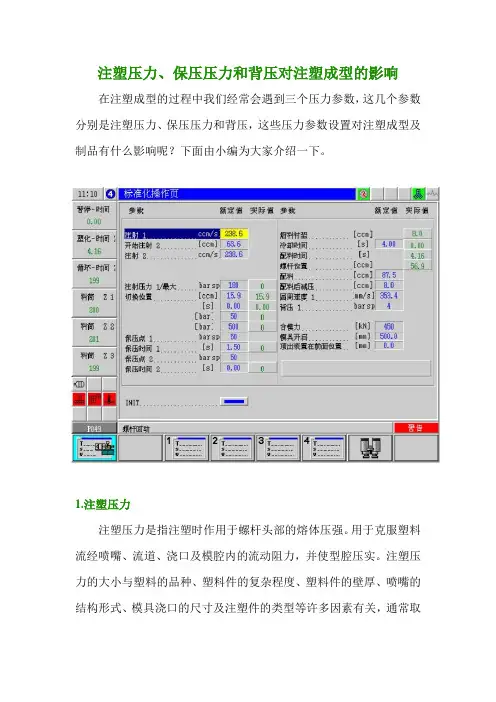

注塑压力、保压压力和背压对注塑成型的影响
在注塑成型的过程中我们经常会遇到三个压力参数，这几个参数分别是注塑压力、保压压力和背压，这些压力参数设置对注塑成型及制品有什么影响呢？下面由小编为大家介绍一下。

1.注塑压力
注塑压力是指注塑时作用于螺杆头部的熔体压强。

用于克服塑料流经喷嘴、流道、浇口及模腔内的流动阻力，并使型腔压实。

注塑压力的大小与塑料的品种、塑料件的复杂程度、塑料件的壁厚、喷嘴的结构形式、模具浇口的尺寸及注塑件的类型等许多因素有关，通常取
40-200MPa。

2.保压压力
保压压力是指注塑后螺杆并不立即后退，仍继续对前端熔体施加压力。

在保压阶段，模腔能的塑料因为冷却收缩而体积变小，这时若浇口未冻结，螺杆在保压压力的作用下缓慢前进，使塑料继续注射入型腔进行补缩。

一般保压压力≤注射压力。

3.背压
背压又称为塑化压力，是指注塑机螺杆顶部的熔体在螺杆转动后退时所受到的压力。

背压是通过调节注塑液压缸的回油阻力控制的。

背压是注塑成型工艺中很重要的参数，直接影响熔体的充模和塑件的质量。

在下一节内容中，小编会为大家详细地介绍背压的影响，敬请关注。

《塑料成型工艺及模具设计》课程标准一、课程定位本课程是模具设计与制造专业的主要专业课之一，也是模具设计与制造专业的核心课程之一。

本课程是在前序机械类课程：机械制图、公差配合与技术测量、机械基础学习基础上，以塑料模具为典型对象，为完成在实际岗位中对塑料模具设计的真实应用为目的的综合性、应用性的复合型课程。

为学生后续职业生存合发展奠定职业基础，是养成良好职业素养合严谨工作作风的整体能力的必须环节。

二、培养目标通过本课程的学习，使学生能运用课程的基本原理和方法，具备设计中等复杂程度的注塑模具的能力。

1.能力目标（1）模具工艺编制人员，具备分析塑料产品的工艺性，并能找出工艺难点，提出解决方法的能力；能编制常用的注塑成型工艺条件。

（2）模具设备维修人员，能选择合适的成型设备。

（3）模具设计人员，掌握塑料模具常用的几种分类和典型塑料模具结构，具备读图能力；能根据产品确定塑料模具的结构方案；能独立设计中等程度的注塑模具。

（4）模具钳工，能独立拆装简单的注射模具2.知识目标（1）了解塑料的物理性能、流动特性，成型过程中的物理、化学变化情况。

（2）掌握塑料的组成、分类以及常用塑料的特性。

（3）了解塑料成型的基本原理和工艺特点，正确分析成型工艺对模具的要求。

（4）掌握注塑成型设备对注射模具的要求（4）掌握常用注射模具的结构特点及相关零件的设计计算方法。

（6）掌握注射模具拆装的基本常识。

掌握注射模具基本零件的英文专业词汇。

3.其他目标（1）自我学习和信息获取能力——利用书籍或网络获得相关信息。

（2）使用工具能力。

（3）与人协作能力——互相帮助、共同学习、共同达到目标。

三、课程设计1.设计思想（1）坚持以高职教育培养目标为依据，基于本课程在模具制造类专业知识、能力构筑中的位置及这门技术的特点，突出应用能力和综合素质培养，充分注意“教、学、做”三结合。

（2）符合学生的认识过程和接受能力，遵循由浅入深、由易到难、循序渐进的原则。
