串并联电路的分析

串并联电路的判断方法一、引言在电路中，串联电路和并联电路是两种基本的电路连接方式。

正确判断电路的连接方式对于分析电路的性质和求解电路的参数具有重要意义。

本文将介绍串并联电路的判断方法，帮助读者正确判断电路的连接方式。

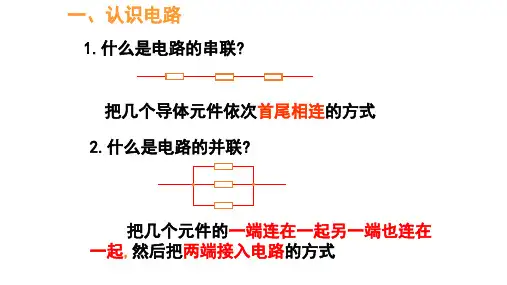

二、串联电路的判断方法串联电路是指电路中的元件依次连接，电流只能沿着一个闭合回路流动。

判断一个电路是否为串联电路，可以参考以下方法：1. 元件排列紧密：串联电路中的元件通常会紧密排列，依次连接在一起。

2. 元件间仅有一条路径：在串联电路中，电流只能沿着一个路径流动，因此元件之间只有一条连接路径。

3. 元件之间电压相加：在串联电路中，各个元件之间的电压相加等于电源电压。

4. 元件之间电流相等：在串联电路中，各个元件之间的电流相等。

在判断一个电路是否为串联电路时，可以根据上述准则进行综合判断。

如果符合以上条件，则可以判断该电路为串联电路。

三、并联电路的判断方法并联电路是指电路中的元件同时连接在一个节点上，电流可以分流。

判断一个电路是否为并联电路，可以参考以下方法：1. 元件排列松散：并联电路中的元件通常会松散排列，连接在同一个节点上。

2. 元件间有多条路径：在并联电路中，电流可以通过多个路径来分流，因此元件之间存在多条连接路径。

3. 元件之间电压相等：在并联电路中，各个元件之间的电压相等。

4. 元件之间电流相加：在并联电路中，各个元件之间的电流相加等于总电流。

同样地，在判断一个电路是否为并联电路时，可以根据上述准则进行综合判断。

如果符合以上条件，则可以判断该电路为并联电路。

四、示例分析为了更好地理解串并联电路的判断方法，下面举例进行分析。

例1：给定一个电路，其中包含三个电阻元件，分别为R1、R2、R3。

通过观察电路图和分析元件之间的连接关系，我们可以得出以下结论：1. 如果R1与R2之间没有其他元件相连，并且R2与R3之间没有其他元件相连，则可以判断该电路为串联电路。

2. 如果R1、R2和R3都与同一个节点相连，则可以判断该电路为并联电路。

识别串并联电路方法与题型汇总一、串并联电路识别方法同学们，串并联电路的识别可是电路学习中的重要部分哦。

咱先来说说串联电路，就像一群小伙伴手拉手，一个接着一个，电流就像水流一样，只有一条路可以走。

比如说，家里的小彩灯，一个坏了，其他的都不亮了，这就是串联。

那怎么识别呢？你看，如果电路中的元件是依次连接，没有分支，那大概率就是串联啦。

再说说并联电路，这就像是好多条小路通向同一个地方。

每个元件都有自己独立的电流路径。

就像家里的电器，冰箱、电视、电灯啥的，一个坏了，其他的还能正常工作。

识别的时候，如果看到电路中有分支，那很可能就是并联电路哦。

二、串并联电路题型汇总1. 基础概念题题目：请判断图中电路是串联还是并联（给出简单的电路图，只有两个电阻）。

答案：如果两个电阻依次连接，没有分支，那就是串联；如果有分支，就是并联。

解析：根据串联和并联电路的定义，串联无分支，并联有分支。

2. 电流表电压表读数题题目：在一个串联电路中有一个电源、一个电阻R = 10Ω，电流表串联在电路中，电压表与电阻并联，电源电压为10V，求电流表和电压表的读数。

答案：根据欧姆定律I = U/R，电流I = 10V/10Ω = 1A，电流表读数为1A；电压表读数等于电阻两端电压，也就是10V。

解析：在串联电路中，电流处处相等，电压表测量电阻两端电压，根据欧姆定律可计算。

3. 电路故障分析题题目：在一个并联电路中，有两个支路，一个支路有灯泡L1，另一个有灯泡L2和一个电流表。

现在发现电流表有读数，但是L1不亮，L2亮，分析故障原因。

答案：L1可能是灯丝断了或者灯座接触不良等，因为L2亮且电流表有读数，说明干路和L2所在支路是通路。

解析：在并联电路中，各支路互不影响，一个支路的故障不会影响其他支路的正常工作。

4. 等效电阻计算题题目：有三个电阻R1 = 5Ω，R2 = 10Ω，R3 = 15Ω，R1和R2串联后再与R3并联，求等效电阻。

答案：R1和R2串联后的电阻R'=R1 + R2 = 5Ω+10Ω = 15Ω，然后R'与R3并联，根据并联电阻公式1/R等效=1/R'+1/R3，1/R等效=1/15Ω+1/15Ω，R等效= 7.5Ω。

串并联电路的规律总结导言：电路是电流和电压传输的路径，是电子设备中不可或缺的部分。

在电路中，串联和并联是两种常见的连接方式。

串联电路中，电流只有一条路径可走，而并联电路中，电流有多条路径可选择。

本文将总结串并联电路的规律，探讨其特点、计算方法和应用。

一、串联电路的规律1. 电流规律：串联电路中，电流在各元件之间保持不变。

这是因为串联电路中电流只有一条路径可走，电流通过每个元件时都会经过相同的电流大小。

2. 电压规律：串联电路中，总电压等于各个元件电压之和。

这是因为串联电路中电压在各个元件之间分配，总电压必须等于各个元件电压之和。

3. 电阻规律：串联电路中，总电阻等于各个元件电阻之和。

这是因为串联电路中电阻依次排列，电流通过每个元件时都要经过其电阻。

二、并联电路的规律1. 电流规律：并联电路中，总电流等于各个元件电流之和。

这是因为并联电路中电流有多条路径可选择，总电流等于各个路径的电流之和。

2. 电压规律：并联电路中，各个元件的电压相等。

这是因为并联电路中各个元件之间具有相同的电压，电压在各个元件之间保持不变。

3. 电阻规律：并联电路中，总电阻的倒数等于各个元件电阻倒数之和的倒数。

这是因为并联电路中电阻可以分为多个路径，电流在不同路径中分流，总电阻等于各个路径电阻倒数之和的倒数。

三、串并联电路的计算方法1. 串联电路计算方法：串联电路中，可以使用欧姆定律来计算电流和电压。

根据欧姆定律，电流等于电压除以电阻。

因此，在串联电路中，可以通过计算各个元件的电阻和总电压来求解电流。

2. 并联电路计算方法：并联电路中，可以使用欧姆定律和电流规律来计算电流和电压。

根据欧姆定律，电流等于电压除以电阻。

因此，在并联电路中，可以通过计算各个元件的电流和总电阻来求解电压。

四、串并联电路的应用串并联电路在电子设备和电路中广泛应用。

以下是几个常见的应用场景：1. 串联电路应用：串联电路常用于电压分压、信号传输和电阻匹配等场景。

一、短路、断路和开路1、短路：（1）电源短路：指导线不经过用电器而直接接到了电源的两极上。

会导致电路中电流过大而烧坏电源。

（2）用电器短路：指串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。

（一般不会造成较大的破坏。

）2、断路：从电源的正极到负极，有且只有一条通路，若在某出断开，整个电路就成为断路。

可能是由于接触问题或者电流过大把用电器烧毁引起的。

3、开路：一般情况下等同于断路。

就是负载断开或者电路断开出现一个端口，一般是电路的干路没有连接电源正负极，也有可能是导线断了，或者是干路串联了电压表等特大电阻的元件。

二、电路故障分析（一）针对串联电路中的断路故障方法1：将完好的用电器与被测电路并联。

若用电器正常工作，说明被测电路上发生断路；若用电器不能工作，说明未测的电路上发生断路。

方法2：用导线与被测电路并联。

若未测电路正常工作，说明被测电路上发生断路；若未测电路不能工作，说明未测电路上发生断路。

（二）利用电流表的示数变化判断电路故障1．对于电路中原有电流表的示数变化情况分析。

（1）示数增大，说明电路（或支路）中部分用电器被短路（若所有用电器都被短路，则电流表烧毁）。

（2）示数减小，说明电路（或支路）中发生断路。

2．（针对串联电路）将电流表与被测电路并联分析。

（1）有示数，说明被测电路上发生断路。

（2）无示数，说明：未测电路上发生断路。

（三）利用电压表的示数变化判断电路故障1．对于电路中原有电压表的示数变化情况分析。

（1）示数增大，说明未与电压表并联的用电器被短路。

（2）示数减小，说明：与电压表并联的被测电路上发生短路或电压表与电源正负极间发生断路。

2．将电压表与被测电路并联分析。

（1）有示数，说明：电压表与电源正负极间是通路的。

（2）无示数，说明：与电压表并联的被测电路上发生短路或电压表与电源正负极间发生断路。

（四）串联电路的断路或局部短路故障现象如下表： 内容 断路 局部短路 实质某电阻（或导线）变为阻值无穷大。

五种方法识别串并联电路llhongshan学会正确识别串并联电路是这一章的重点之一，会识别电路是学习电路连接和后面电路计算的基础。

对于电路的识别要紧紧抓住串联电路和并联电路的基本特征，而不应单从形状上去分析,下面介绍几种区分串并联电路的方法。

1. 定义法：若电路中的各元件是逐个顺次连接来的,则电路为串联电路,若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路.2. 电流流向法:电流流向法是识别串并联电路最常用的方法。

在识别电路时，让电流从电源的正极出发经过各用电器回到电源的负极,途中不分流，始终是一条路径者，为串联；如果电流在某处分为几条支路，若每条支路上只有一个用电器，最终电流又重新汇合到一起，像这样的电路为并联。

并联电路中各用电器互不影响。

3。

拆除法：拆除法是识别较难电路的一种重要方法.它的原理就是串联电路中各用电器互相影响,拆除任何一个用电器，其他用电器中就没有电流了；而并联电路中,各用电器独立工作，互不影响，拆除任何一个或几个用电器，都不会影响其他用电器。

例1 判定图1中四个电阻的连接方式。

图1［解析] ：我们可以用手挡住任意一个电阻，观察去掉这个电阻后是否影响其他电阻的工作，注意利用拆除法可以拆除一个也可同时拆除几个用电器，本例中各用电器独立工作、互不影响，为并联。

4. 节点法：所谓“节点法”就是在识别不规范电路的过程中，不论导线有多长,只要中间没有电源、用电器等,则导线两端点均可以看成同一个点，从而找出各用电器两端的公共点，它的最大特点是通过任意拉长和缩短导线达到简化电路的目的.例2 判定图2中电路的连接方式图2［解析］: A、B、C这根线和D、E、F这根线上都没有用电器，故可以把这两根线看作两个点处理，即缩成两个结点,画出等效电路图（如图3所示）,可知三个灯并联在A、F 两个点之间。

图35。

等效电路法:对于题目中给定的电路可能画法不规则,我们可综合上述方法通过移动、拉长、缩短导线，把它画成规则的电路，即画出它的等效图来进行识别。

串并联电路的特点总结串联电路是一种电路连接方式，其中电流按照相同的路径依次流经电阻或其他电子元件。

串联电路有以下几个主要特点：1.相同电流流过所有元件：在串联电路中，电流只有一条路径可供流动。

因此，电流大小在整个电路中保持恒定，与电路中的所有元件无论是电阻、电容还是电感的数值无关。

这个特点使得串联电路中任何两点之间的电流都是相等的。

2.电压分担：在串联电路中，总电压在各个电阻或元件之间分担。

总电压等于各个元件电压之和。

这意味着电阻越大，其所占总电压的比例也越大，因为电阻决定了电流的大小，而电流又与总电压成正比。

3.电阻相加：在串联电路中，各个电阻的值相加等于总电阻的值。

这是因为在串联电路中，电阻相互连接，电流必须通过它们，所以总电阻等于各个电阻的值的代数和。

4.电压降：在串联电路中，电阻或元件之间存在电压降。

电压降是由于电流在通过电阻或元件时所消耗的能量引起的。

电压降可以用欧姆定律来计算，即电压降等于电流乘以电阻的值。

5.总电阻决定总电流：在串联电路中，总电阻是决定总电流大小的关键因素。

总电阻越大，总电流越小，反之亦然。

这是因为总电流等于总电压除以总电阻（欧姆定律）。

6.元件之间负载相互影响：在串联电路中，如果一个元件发生故障或断开，整个电路将中断。

因为电流是串联电路中唯一的路径，所以如果其中一个元件断开，电流将无法流动。

7.功率分担：在串联电路中，功率是按照各个元件的电阻值分担的。

功率可以通过欧姆定律和功率公式来计算，即功率等于电流的平方乘以电阻的值。

总之，串联电路具有电流相等、电压分担、电阻相加、电压降、总电阻决定总电流、元件之间负载相互影响以及功率分担等特点。

通过理解和应用这些特点，可以更好地设计和分析串联电路。

串并联电路的区分5种方法-CAL-FENGHAI.-(YICAI)-Company One1五种方法识别串并联电路llhongshan学会正确识别串并联电路是这一章的重点之一，会识别电路是学习电路连接和后面电路计算的基础。

对于电路的识别要紧紧抓住串联电路和并联电路的基本特征，而不应单从形状上去分析，下面介绍几种区分串并联电路的方法。

1. 定义法：若电路中的各元件是逐个顺次连接来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。

2. 电流流向法：电流流向法是识别串并联电路最常用的方法。

在识别电路时，让电流从电源的正极出发经过各用电器回到电源的负极，途中不分流，始终是一条路径者，为串联；如果电流在某处分为几条支路，若每条支路上只有一个用电器，最终电流又重新汇合到一起，像这样的电路为并联。

并联电路中各用电器互不影响。

3. 拆除法：拆除法是识别较难电路的一种重要方法。

它的原理就是串联电路中各用电器互相影响，拆除任何一个用电器，其他用电器中就没有电流了；而并联电路中，各用电器独立工作，互不影响，拆除任何一个或几个用电器，都不会影响其他用电器。

例1 判定图1中四个电阻的连接方式。

图1［解析］ : 我们可以用手挡住任意一个电阻，观察去掉这个电阻后是否影响其他电阻的工作，注意利用拆除法可以拆除一个也可同时拆除几个用电器，本例中各用电器独立工作、互不影响，为并联。

4. 节点法：所谓“节点法”就是在识别不规范电路的过程中，不论导线有多长，只要中间没有电源、用电器等，则导线两端点均可以看成同一个点，从而找出各用电器两端的公共点，它的最大特点是通过任意拉长和缩短导线达到简化电路的目的。

例2 判定图2中电路的连接方式图2［解析］: A、B、C这根线和D、E、F这根线上都没有用电器，故可以把这两根线看作两个点处理，即缩成两个结点，画出等效电路图（如图3所示），可知三个灯并联在A、F 两个点之间。

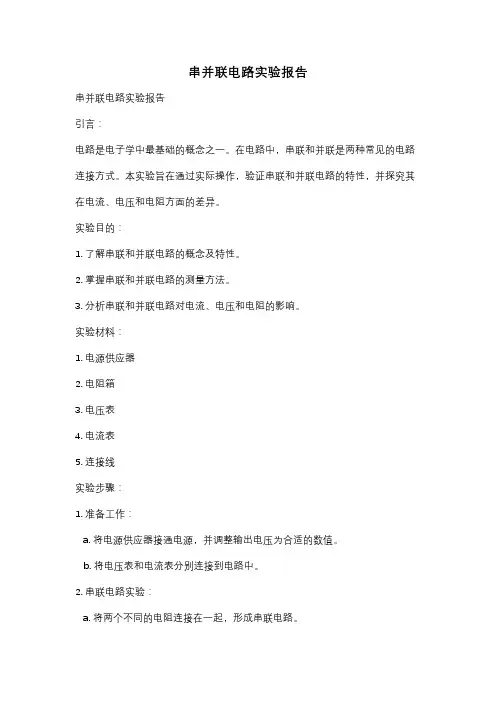

串并联电路实验报告串并联电路实验报告引言：电路是电子学中最基础的概念之一。

在电路中，串联和并联是两种常见的电路连接方式。

本实验旨在通过实际操作，验证串联和并联电路的特性，并探究其在电流、电压和电阻方面的差异。

实验目的：1. 了解串联和并联电路的概念及特性。

2. 掌握串联和并联电路的测量方法。

3. 分析串联和并联电路对电流、电压和电阻的影响。

实验材料：1. 电源供应器2. 电阻箱3. 电压表4. 电流表5. 连接线实验步骤：1. 准备工作：a. 将电源供应器接通电源，并调整输出电压为合适的数值。

b. 将电压表和电流表分别连接到电路中。

2. 串联电路实验：a. 将两个不同的电阻连接在一起，形成串联电路。

b. 测量并记录电源供应器输出电压、电流表示数和电压表示数。

c. 分别更换电阻值，重复测量并记录数据。

d. 分析数据，观察电流和电压的变化规律。

3. 并联电路实验：a. 将两个不同的电阻并联连接在一起，形成并联电路。

b. 测量并记录电源供应器输出电压、电流表示数和电压表示数。

c. 分别更换电阻值，重复测量并记录数据。

d. 分析数据，观察电流和电压的变化规律。

实验结果与分析：通过实验测量数据的记录和分析，我们可以得出以下结论：1. 串联电路中，电流保持恒定，而电压随电阻值的增加而增加。

这是因为在串联电路中，电流只能沿着一条路径流动，因此通过每个电阻的电流相同。

而电压则根据欧姆定律，与电流和电阻成正比。

2. 并联电路中，电压保持恒定，而电流随电阻值的增加而减小。

这是因为在并联电路中，电流可以分流到每个电阻上，因此总电流等于各个分支电流之和。

而电压则根据欧姆定律，与电流和电阻成正比。

3. 串联电路中，总电阻等于各个电阻之和。

这是因为串联电路中，电流必须通过每个电阻，所以总电阻等于各个电阻的累加。

4. 并联电路中，总电阻的倒数等于各个电阻倒数之和的倒数。

这是因为并联电路中，电流可以分流到每个电阻上，所以总电阻的倒数等于各个电阻倒数之和的倒数。

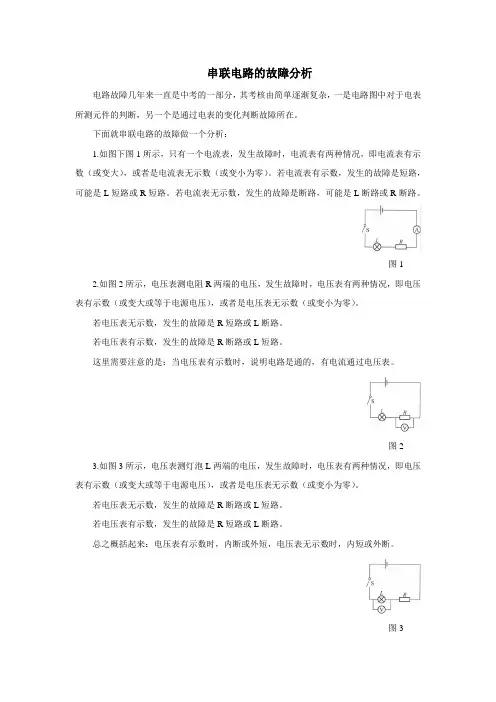

串联电路的故障分析电路故障几年来一直是中考的一部分，其考核由简单逐渐复杂，一是电路图中对于电表所测元件的判断，另一个是通过电表的变化判断故障所在。

下面就串联电路的故障做一个分析：1.如图下图1所示，只有一个电流表，发生故障时，电流表有两种情况，即电流表有示数（或变大），或者是电流表无示数（或变小为零）。

若电流表有示数，发生的故障是短路，可能是L短路或R短路。

若电流表无示数，发生的故障是断路，可能是L断路或R断路。

图12.如图2所示，电压表测电阻R两端的电压，发生故障时，电压表有两种情况，即电压表有示数（或变大或等于电源电压），或者是电压表无示数（或变小为零）。

若电压表无示数，发生的故障是R短路或L断路。

若电压表有示数，发生的故障是R断路或L短路。

这里需要注意的是：当电压表有示数时，说明电路是通的，有电流通过电压表。

图23.如图3所示，电压表测灯泡L两端的电压，发生故障时，电压表有两种情况，即电压表有示数（或变大或等于电源电压），或者是电压表无示数（或变小为零）。

若电压表无示数，发生的故障是R断路或L短路。

若电压表有示数，发生的故障是R短路或L断路。

总之概括起来：电压表有示数时，内断或外短，电压表无示数时，内短或外断。

图34.如图4所示，电路中有电流表和电压表，电压表测灯L两端的电压。

电路故障发生时，两表有以下几种情况：图4①电流表示数变大，电压表示数变大。

当电流表示数变大时，电路故障是短路，电压表示数变大，说明R短路。

②电流表示数变小，电压表示数变小。

当电流表示数变小时，电路故障是断路，且当电压表示数变小，说明R断路。

③电流表示数变大，电压表示数变小。

当电流表示数变大时，电路故障是短路，且当电压表示数变小时，灯泡L短路。

④电流表示数变小，电压表示数变大。

当电流表示数变小时，电路故障是断路，且当电压表示数变大时，灯泡L断路。

综上所述，通过两表变化分析电路故障：两表变化同向（即同变大或同变小）时，电路故障发生在电压表未测的用电器R上。

识别串并联电路的4种方法核心提示：学会正确识别串并联电路是初中物理的重要知识点之一，会识别电路是学习电路连接和电路计算的基础，对于电路的识别要紧紧抓住串联电路和并联电路的基本特征，而不应单从形状上去分析。

1.使用定义法识别串并联电路若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。

2.使用电流流向法识别串并联电路从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。

若只有一条路径通过所有的用电器，则这个电路是串联的（如图l所示）；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的（如图2所示）。

电流流向法是电路分析中常用的一种方法。

例1．分析下图所示电路中，开关闭合后，三盏灯的连接形式，并分析开关的作用。

分析：用“电流流向法”来判断．在图甲所示的电路中，从电源的正极出发，电流依次通过了灯L1、L2和L3，电路中没有出现“分叉”，见图3的虚线所示，所以这三盏灯是串联的．在串联电路中，一个开关可以控制所有的用电器。

为识别图乙所示电路的连接方式，可以先用虚线将电流通过的所有路径在图中画出来,在图中可看出，电流的流向是：由此可看出灯L1、L2和L3分别在三条支路上，所以这三盏灯是并联的。

其中通过灯L1、L2的电流通过了开关S1，当开关S1断开时，灯L1、L2中没有电流通过，两灯熄灭，因此开关S1控制L1、L2两盏灯泡。

开关S2在干路上，控制三盏灯。

在如图所示电路中用“电流流向法”画出了图丙中的电流流向。

见图4的虚线所示，电流有三条通路，且每一流线上只有一个用电器，则此电路为并联电路。

开关S在干路上，控制三盏灯。

3．使用节点法识别串并联电路节点法：就是在识别电路的过程中，不论导线有多长，只要其间没有电源、用电器等，导线两端点均可以看成同一个点，从而找出各用电器两端的公共点。

以图丙为例，具体方法：先在图中各接点处用字母表示出来，如图5所示。

电路分析串联和并联电阻的计算电路分析——串联和并联电阻的计算在电路分析中，串联和并联是两种常见的电阻连接方式。

串联电阻是指将电阻依次连接在同一电路中，而并联电阻是指将电阻同时连接在电路中。

本文将介绍串联和并联电阻的计算方法。

1. 串联电阻的计算方法当电阻R1、R2、R3等按顺序连接在同一电路中时，它们就形成了串联电路。

串联电阻的总电阻可以通过以下公式计算：R = R1 + R2 + R3 + ...其中，R表示串联电阻的总电阻，R1、R2、R3等表示各个串联电阻的电阻值。

例如，有三个电阻分别为R1=10Ω，R2=20Ω，R3=15Ω，它们按顺序连接在同一电路中，则串联电阻的总电阻为：R = R1 + R2 + R3 = 10Ω + 20Ω + 15Ω = 45Ω2. 并联电阻的计算方法当电阻R1、R2、R3等同时连接在电路中时，它们就形成了并联电路。

并联电阻的总电阻可以通过以下公式计算：1/R = 1/R1 + 1/R2 + 1/R3 + ...其中，R表示并联电阻的总电阻，R1、R2、R3等表示各个并联电阻的电阻值。

例如，有三个电阻分别为R1=10Ω，R2=20Ω，R3=15Ω，它们同时连接在电路中，则并联电阻的总电阻为：1/R = 1/R1 + 1/R2 + 1/R3 = 1/10Ω + 1/20Ω + 1/15Ω ≈ 0.45Ω通过取倒数并求和的方式，得到并联电阻的总电阻为：R ≈ 1/0.45Ω ≈ 2.22Ω3. 串并联电阻的混合计算方法当电路中既存在串联电阻，又存在并联电阻时，可以采用混合计算的方法。

首先，将串联的电阻用串联电阻的计算方法求得总电阻R1。

然后，将并联的电阻用并联电阻的计算方法求得总电阻R2。

最后，将R1和R2看作并联电阻，再次使用并联电阻的计算方法求得最终的总电阻R。

例如，有两个电阻分别为R1=10Ω，R2=20Ω串联连接在电路中，与另一个电阻R3=15Ω并联连接在电路中，则总电阻的计算过程为：1. 将R1和R2看作串联，计算总电阻R1：R1 = R1 + R2 = 10Ω + 20Ω = 30Ω2. 将R1和R3看作并联，计算总电阻R2：1/R2 = 1/R1 + 1/R3 = 1/30Ω + 1/15Ω = 1/10ΩR2 = 1/(1/R2) = 10Ω3. 最终的总电阻R为R2：R = R2 = 10Ω通过以上计算方法，我们可以准确地计算出串联和并联电路中的总电阻。

串并联电路的分析方法----拆除法
金石良言
我们知道，判断电路的串并联问题，是我们顺利解决电学问题的关键。

下面是根据串、并联电路特点来分析判断电路的串并联关系的有效方法之一-----“拆除法”。

串联电路特点：
①电流只有一条路径；
②各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作； ③只需一个开关就能控制整个电路。

并联电路特点：
①电流两条或两条以上的路径，有干路、支路之分；
②各用电器之间互不影响，当某一支路为开路时，其它支路仍可为通路；
③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。

目前中考要求没有混联电路，所以我们的研究对象不是串联电路就是并联电路。

若拆除一个用电器，其余用电器不能正常工作，则该电路为串联电路；若拆除一个用电器，其余用电器皆能正常工作，则该电路为并联电路。

如图甲所示，若拆除L 1、L 2，L3
中的任意一个， 其余两盏灯皆不能正常工作，故为串联电路。

如图乙所示，若拆除L 1、L 2、L 3中任意一只灯泡， 其余两盏灯节能正常工作，故乙图为并联电路。

含有电流表和电压表的电路的串并联判断问题在动态电路分析中介绍。

L 2 L111 L 3 S L 2 L 1 S
L 3 甲 乙
C D。

电路中的串并联与等效电阻电路的串联、并联是电路中最基础的连接方式，通过串并联可以实现电路中电阻、电流和电压的灵活组合。

在电路中，串联是指将多个电阻、电容或电感连接在一条路径上，而并联则是将多个电阻、电容或电感连接在一个节点上。

本文将详细介绍电路中的串并联以及等效电阻的原理与计算方法。

一、串联电路的特点与计算方法串联电路是指将多个电阻依次连接在一起，电流在各个电阻之间依次流动。

串联电路中，电流相同，电压分配根据电阻值的大小进行。

计算串联电路的总电阻时，只需将各个电阻值相加即可。

例如，有三个电阻分别为R1、R2和R3，它们依次串联在一起。

则串联电路的总电阻Rt可由以下公式计算得出：Rt = R1 + R2 + R3当电路中的电阻数量较多时，可以通过计算器或电路模拟软件来快速计算总电阻。

二、并联电路的特点与计算方法并联电路是指多个电阻、电容或电感连接在一个节点上，电压在各个元件之间相同，电流分配根据元件的电阻值进行。

在计算并联电路的总电阻时，需要应用并联电阻的公式。

例如，有三个电阻分别为R1、R2和R3，并联在一个节点上。

则并联电路的总电阻Rt可由以下公式计算得出：1/Rt = 1/R1 + 1/R2 + 1/R3类似地，当并联电路中的元件数量较多时，可以借助计算器或电路模拟软件来快速计算总电阻。

三、串并联电路的等效电阻在电路中，多个电阻、电容或电感可以通过串联或并联的方式组合在一起，形成串并联电路。

对于串并联电路，可以通过等效电阻来简化分析与计算。

对于串联电路，它的等效电阻等于各个电阻值的总和，如前述所示。

对于并联电路，它的等效电阻可以应用并联电阻公式进行计算。

当电路中既存在串联又存在并联时，可以借助串并联电路的等效电阻进行分析。

可将各个串并联电路的等效电阻依次计算，最终得到整个电路的等效电阻。

四、电路中的等效电阻应用等效电阻在电路设计与分析中有着重要的应用。

通过等效电阻，可以将复杂的电路简化为一个电阻，从而简化计算与分析的复杂度。
