PJ3000M调频广播发射机原理及故障处理

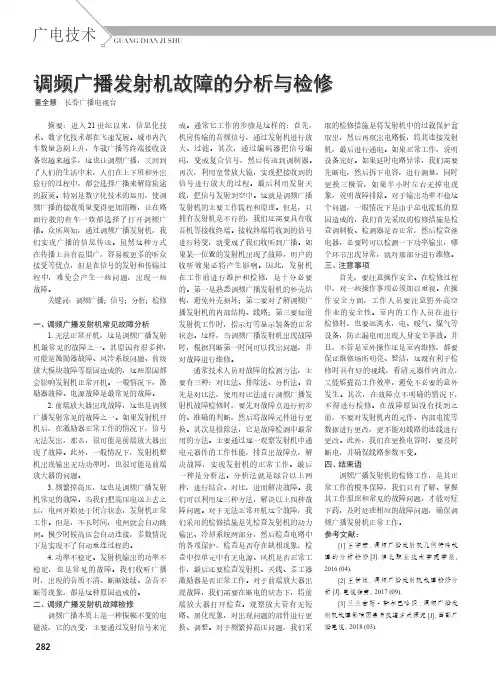

调频广播发射机故障的分析与检修董全慧长春广播电视台摘要：进入21世纪以来，信息化技术、数字化技术都在飞速发展。

城市内汽车数量急剧上升，车载广播等终端接收设备也越来越多，这也让调频广播，又回到了人们的生活中来，人们在上下班和外出旅行的过程中，都会选择广播来解除旅途的寂寞。

特别是数字化技术的运用，使调频广播的接收质量变得更加清晰，让在路面行驶的有车一族都选择了打开调频广播。

众所周知，通过调频广播发射机，我们实现广播的信息传送。

虽然这种方式在传播上具有范围广，容易被更多的听众接受等优点，但是在信号的发射和传输过程中，难免会产生一些问题，出现一些故障。

关键词：调频广播；信号；分析；检修一、调频广播发射机常见故障分析1.无法正常开机，这是调频广播发射机最常见的故障之一。

其原因有很多种，可能是激励器故障、风冷系统问题、前级放大模块故障等原因造成的，这些原因都会影响发射机正常开机。

一般情况下，激励器故障、电源故障是最常见的故障。

2.前端放大器出现故障，这也是调频广播发射常见的故障之一。

如果发射机开机后，在激励器正常工作的情况下，信号无法发出，那么，很可能是前端放大器出现了故障。

此外，一般情况下，发射机整机出现输出无功功率时，也很可能是前端放大器的问题。

3.频繁掉高压，这也是调频广播发射机常见的故障。

当我们把高压电送上去之后，电闸开始处于闭合状态，发射机正常工作。

但是，不长时间，电闸就会自动跳闸。

极少时候高压会自动连接，多数情况下是实现不了自动重连过程的。

4.功率不稳定。

发射机输出的功率不稳定，也是常见的故障。

我们收听广播时，出现的音质不清、断断续续、杂音不断等现象，都是这种原因造成的。

二、调频广播发射机故障检修调频广播本质上是一种振幅不变的电磁波，它的改变，主要通过发射信号来完成。

通常它工作的步骤是这样的：首先，机房传输的音频信号，通过发射机进行放大、过滤。

其次，通过编码器把信号编码，变成复合信号，然后传送到调制器。

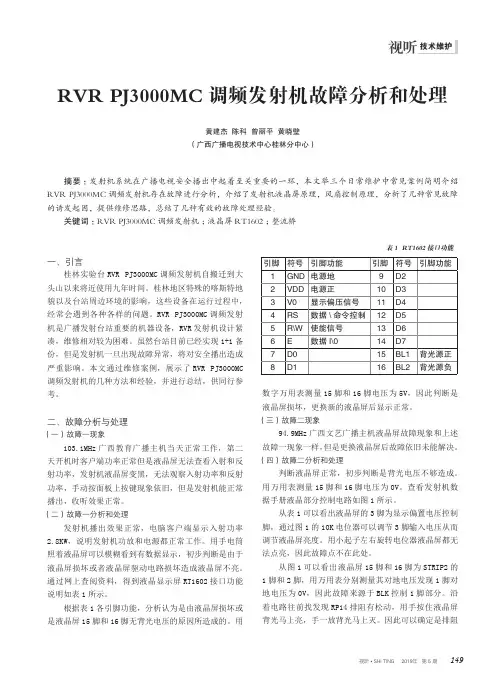

技术维护一、引言桂林实验台RVR PJ3000MC调频发射机自搬迁到大头山以来将近使用九年时间。

桂林地区特殊的喀斯特地貌以及台站周边环境的影响，这些设备在运行过程中，经常会遇到各种各样的问题。

RVR PJ3000MC调频发射机是广播发射台站重要的机器设备，RVR发射机设计紧凑，维修相对较为困难。

虽然台站目前已经实现1+1备份，但是发射机一旦出现故障异常，将对安全播出造成严重影响。

本文通过维修案例，展示了RVR PJ3000MC调频发射机的几种方法和经验，并进行总结，供同行参考。

二、故障分析与处理（一）故障一现象103.1MHz广西教育广播主机当天正常工作，第二天开机时客户端功率正常但是液晶屏无法查看入射和反射功率，发射机液晶屏变黑，无法观察入射功率和反射功率，手动按面板上按键现象依旧，但是发射机能正常播出，收听效果正常。

（二）故障一分析和处理发射机播出效果正常，电脑客户端显示入射功率2.8KW，说明发射机功放和电源都正常工作。

用手电筒照着液晶屏可以模糊看到有数据显示，初步判断是由于液晶屏损坏或者液晶屏驱动电路损坏造成液晶屏不亮。

通过网上查阅资料，得到液晶显示屏RT1602接口功能说明如表1所示。

根据表1各引脚功能，分析认为是由液晶屏损坏或是液晶屏15脚和16脚无背光电压的原因所造成的。

用数字万用表测量15脚和16脚电压为5V，因此判断是液晶屏损坏，更换新的液晶屏后显示正常。

（三）故障二现象94.9MHz广西文艺广播主机液晶屏故障现象和上述故障一现象一样，但是更换液晶屏后故障依旧未能解决。

（四）故障二分析和处理判断液晶屏正常，初步判断是背光电压不够造成。

用万用表测量15脚和16脚电压为0V。

查看发射机数据手册液晶部分控制电路如图1所示。

从表1可以看出液晶屏的3脚为显示偏置电压控制脚，通过图1的10K电位器可以调节3脚输入电压从而调节液晶屏亮度。

用小起子左右旋转电位器液晶屏都无法点亮，因此故障点不在此处。

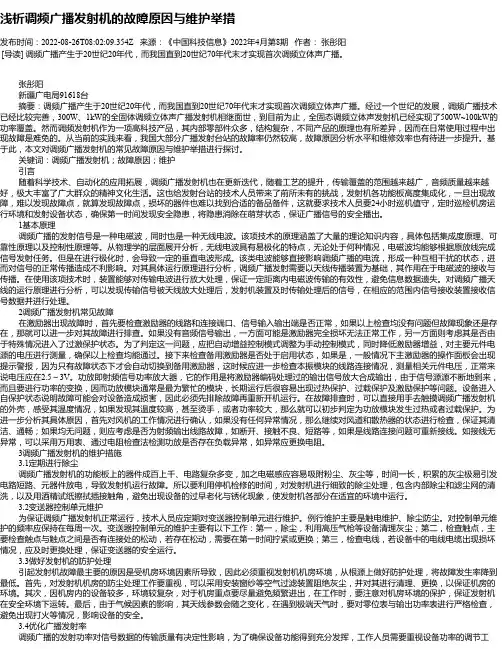

浅析调频广播发射机的故障原因与维护举措发布时间：2022-08-26T08:02:09.354Z 来源：《中国科技信息》2022年4月第8期作者：张彤阳[导读] 调频广播产生于20世纪20年代，而我国直到20世纪70年代末才实现首次调频立体声广播。

张彤阳新疆广电局91618台摘要：调频广播产生于20世纪20年代，而我国直到20世纪70年代末才实现首次调频立体声广播。

经过一个世纪的发展，调频广播技术已经比较完善，300W、1kW的全固体调频立体声广播发射机相继面世，到目前为止，全固态调频立体声发射机已经实现了500W~100kW的功率覆盖。

然而调频发射机作为一项高科技产品，其内部零部件众多，结构复杂，不同产品的原理也有所差异，因而在日常使用过程中出现故障是难免的。

从当前的实践来看，我国大部分广播发射台站的故障率仍然较高，故障原因分析水平和维修效率也有待进一步提升。

基于此，本文对调频广播发射机的常见故障原因与维护举措进行探讨。

关键词：调频广播发射机；故障原因；维护引言随着科学技术、自动化的应用拓展，调频广播发射机也在更新迭代，随着工艺的提升，传输覆盖的范围越来越广，音频质量越来越好，极大丰富了广大群众的精神文化生活。

这也给发射台站的技术人员带来了前所未有的挑战，发射机各功能板高度集成化，一旦出现故障，难以发现故障点，就算发现故障点，损坏的器件也难以找到合适的备品备件，这就要求技术人员要24小时巡机值守，定时巡检机房运行环境和发射设备状态，确保第一时间发现安全隐患，将隐患消除在萌芽状态，保证广播信号的安全播出。

1基本原理调频广播的发射信号是一种电磁波，同时也是一种无线电波。

该项技术的原理涵盖了大量的理论知识内容，具体包括集成度原理、可靠性原理以及控制性原理等。

从物理学的层面展开分析，无线电波具有易极化的特点，无论处于何种情况，电磁波均能够根据原放线完成信号发射任务。

但是在进行极化时，会导致一定的垂直电波形成。

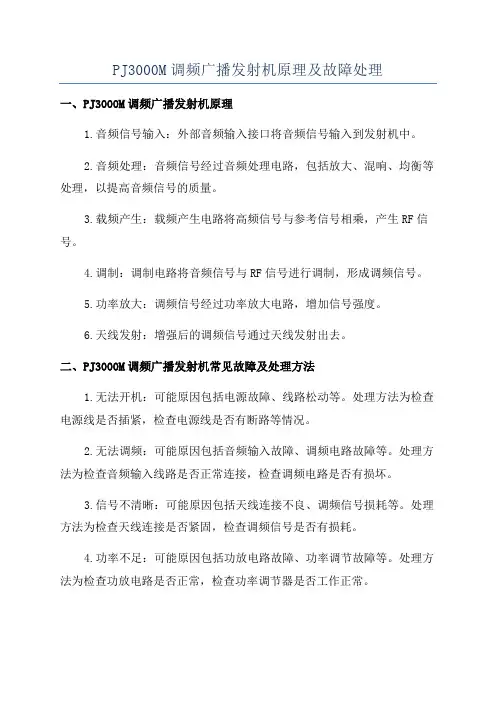

PJ3000M调频广播发射机原理及故障处理一、PJ3000M调频广播发射机原理1.音频信号输入：外部音频输入接口将音频信号输入到发射机中。

2.音频处理：音频信号经过音频处理电路，包括放大、混响、均衡等处理，以提高音频信号的质量。

3.载频产生：载频产生电路将高频信号与参考信号相乘，产生RF信号。

4.调制：调制电路将音频信号与RF信号进行调制，形成调频信号。

5.功率放大：调频信号经过功率放大电路，增加信号强度。

6.天线发射：增强后的调频信号通过天线发射出去。

二、PJ3000M调频广播发射机常见故障及处理方法1.无法开机：可能原因包括电源故障、线路松动等。

处理方法为检查电源线是否插紧，检查电源线是否有断路等情况。

2.无法调频：可能原因包括音频输入故障、调频电路故障等。

处理方法为检查音频输入线路是否正常连接，检查调频电路是否有损坏。

3.信号不清晰：可能原因包括天线连接不良、调频信号损耗等。

处理方法为检查天线连接是否紧固，检查调频信号是否有损耗。

4.功率不足：可能原因包括功放电路故障、功率调节故障等。

处理方法为检查功放电路是否正常，检查功率调节器是否工作正常。

5.杂音干扰：可能原因包括线路干扰、电磁干扰等。

处理方法为检查线路是否有干扰源，检查周围环境是否有大功率电器等可能干扰的设备。

6.发热过高：可能原因包括散热器堵塞、风扇故障等。

处理方法为清洁散热器，检查风扇是否正常工作。

7.显示屏异常：可能原因包括显示屏损坏、控制电路故障等。

处理方法为更换显示屏，检查控制电路是否正常工作。

总之，PJ3000M调频广播发射机在使用过程中可能出现各种故障，对于不同的故障情况，需要进行详细的排查和诊断，及时采取相应的处理措施，以保证广播发射机的正常运行。

广播电视发射机常见故障及措施广播电视发射机的主要工作任务就是收发信号，其主要由三大模块组成，分别是激励器模块、功放模块和冷却模块，这三个模块各司其职且紧密合作。

广播电视发射机的工作原理是激励器将音频和信号进行编码，再利用分配器和合成器进行调制放大处理，最后利用功率合成器把处理后的信号合制成一路信号进行传输.广播电视发射机具有模块化设计、易维护、保护性强等技术特点，其中模块化设计、电子集成模式、多重保护方案的设计可以提高设备整体运行的性能及稳定性，降低设备发生故障的概率，同时使设备的维护及检修更加方便、安全。

2广播电视发射机常见故障邛虽然广播电视发射机技术已经愈发成熟，但是在日常使用中也会由于操作不当、零部件损坏、内部单元出现故障或者电流电压不匹配等，导致信息传播不畅等问题.这些故障类型主要可以归结为以下几个方面.丿2」激励器模块故障丿激励器模块是广播电视发射机的核心组成部分，其负责信号的接收、处理和输出任务。

激励器模块可能发生的故障包括由于信号无输出或者不稳定而导致的无画面、画面不连续或者扭曲模糊、音频不同步等问题，以及电压和功率输出不符合要求而导致的主控面板不断发生报警状态的现象。

2』,2功放模块故障邛功放模块的主要功能是将激励器模块进行编码后的信号放大合成输出，这个模块承载的任务量比较大，过热保护、过载保护及激励保护是这个模块常发生的故障，导致发射机温度升高、功率升高，进而影响设备的正常运行,甚至对设备造成严重损坏。

j 2。

3冷却系统发生故障冷却系统主要的工作单位就是风机，是设备运行过程屮温度维持的重要保证。

当风机工作出现异常时可能会导致其他功能模块由于荷载升温产生的热量无法及时排出而出现故障，风机故障的可能表现为停止运行或者输出风的类型错误等。

丿 2.4电源、线路连接等故障电源控制着交流电的输出，线路连接是整个发射机正常运转的纽带，电源故障会导致交流电无输出或者不稳定，导致设备无法启动或者电压电流异常，进而使设备无法正常运行，甚至对设备造成伤害。

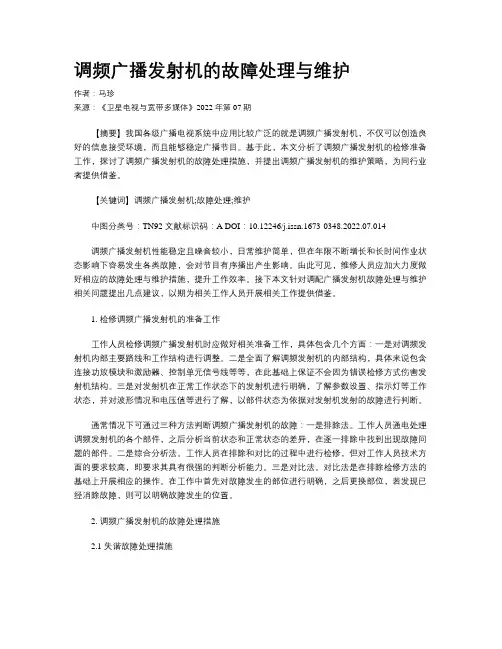

调频广播发射机的故障处理与维护作者：马珍来源：《卫星电视与宽带多媒体》2022年第07期【摘要】我国各级广播电视系统中应用比较广泛的就是调频广播发射机，不仅可以创造良好的信息接受环境，而且能够稳定广播节目。

基于此，本文分析了调频广播发射机的检修准备工作，探讨了调频广播发射机的故障处理措施，并提出调频广播发射机的维护策略，为同行业者提供借鉴。

【关键词】调频广播发射机;故障处理;维护中图分类号：TN92 文献标识码：A DOI：10.12246/j.issn.1673-0348.2022.07.014调频广播发射机性能稳定且噪音较小，日常维护简单，但在年限不断增长和长时间作业状态影响下容易发生各类故障，会对节目有序播出产生影响。

由此可见，维修人员应加大力度做好相应的故障处理与维护措施，提升工作效率。

接下本文针对调配广播发射机故障处理与维护相关问题提出几点建议，以期为相关工作人员开展相关工作提供借鉴。

1. 检修调频广播发射机的准备工作工作人员检修调频广播发射机时应做好相关准备工作，具体包含几个方面：一是对调频发射机内部主要路线和工作结构进行调整。

二是全面了解调频发射机的内部结构，具体来说包含连接功放模块和激励器、控制单元信号线等等，在此基础上保证不会因为错误检修方式伤害发射机结构。

三是对发射机在正常工作状态下的发射机进行明确，了解参数设置、指示灯等工作状态，并对波形情况和电压值等进行了解，以部件状态为依据对发射机发射的故障进行判断。

通常情况下可通过三种方法判断调频广播发射机的故障：一是排除法。

工作人员通电处理调频发射机的各个部件，之后分析当前状态和正常状态的差异，在逐一排除中找到出现故障问题的部件。

二是综合分析法。

工作人员在排除和对比的过程中进行检修，但对工作人员技术方面的要求较高，即要求其具有很强的判断分析能力。

三是对比法。

对比法是在排除检修方法的基础上开展相应的操作。

在工作中首先对故障发生的部位进行明确，之后更换部位，若发现已经消除故障，则可以明确故障发生的位置。

调频发射机的故障分析与维护管理摘要：现在科技发展日新月异，科学技术的发展带动了科技产品的大踏步不断地更新换代升级，而广播也在家庭生活中扮演着越来越重要的角色，而且随着社会的进步和经济的发展，人民群众对精神生活的追求，对广播节目的要求更加丰富多彩，更讲究时效性，基于人民群众的要求，现在对广播节目的制作、传输和发射提出了越来越多要求，目的是保障节目持续、良性地传输到千家万户，尤其是在重要的节目保障期更显得尤为重要，这就要求广大广电工作者维护和保持调频发射机良性运行，由此，发射机维护工作就显得尤为重要。

关键词：调频发射机；故障分析；维护管理1.调频发射机的简述调频发射机能够将调频广播电台节目用无线的方式发射出去，其方式为：先调制具有高频载波的调频波，使音频信号能够跟随高频载波的频率发生相应的变化，再对所产生的信号进行激励、放大、功放等一系列的阻抗匹配，从而将信号输出到天线。

科技的进步也带来了调频广播发射机的一系列改良。

目前，在广播电视领域主流的发射机为数字调频发射机，激励器输入的信号为经过调制的数字AES信号，同时也会保留经解码器解析出的立体声模拟信号作为备用信号源。

经过激励器数模转变后，将调制好的模拟信号送至功率放大器，最后播出模拟调频信号。

主要原因是目前调频广播接收端还以模拟接收机为主，模拟调频广播可以满足用户的基本需求。

另外一种调频广播发射机是当前处于推广阶段的CDR数字音频广播。

数字音频广播输入信号为IP流，播出信号为数字化的广播节目，其优势是频带占用带宽低，信号抗干扰能力强。

2.调频发射机出现的常见故障及处理方法针对调频发射机在运行中出现的常见故障主要分为功放模块液晶显示屏花屏、控制器显示Nocommncation发出报警、触屏乱码和误码、控制器出现风机报警而不能正常工作、1和2功放模块功率不平衡、输出功率起伏较大等常见故障。

一是功放模块液晶显示屏出现花屏的问题多是由于显示屏的质量问题引起。

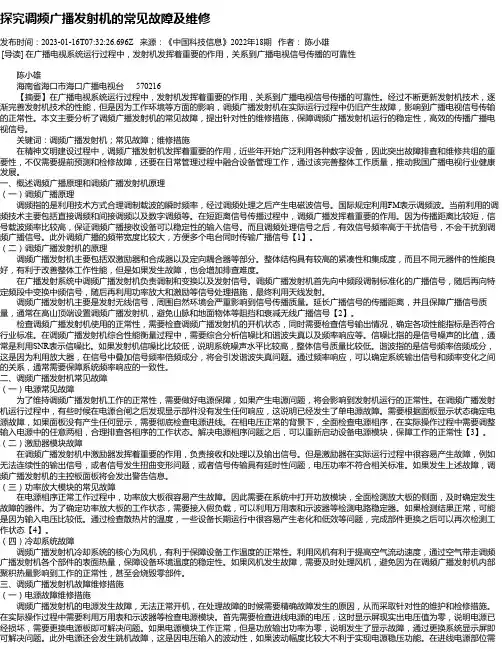

探究调频广播发射机的常见故障及维修发布时间：2023-01-16T07:32:26.696Z 来源：《中国科技信息》2022年18期作者：陈小雄[导读] 在广播电视系统运行过程中，发射机发挥着重要的作用，关系到广播电视信号传播的可靠性陈小雄海南省海口市海口广播电视台 570216【摘要】在广播电视系统运行过程中，发射机发挥着重要的作用，关系到广播电视信号传播的可靠性。

经过不断更新发射机技术，逐渐完善发射机技术的性能，但是因为工作环境等方面的影响，调频广播发射机在实际运行过程中仍旧产生故障，影响到广播电视信号传输的正常性。

本文主要分析了调频广播发射机的常见故障，提出针对性的维修措施，保障调频广播发射机运行的稳定性，高效的传播广播电视信号。

关键词：调频广播发射机；常见故障；维修措施在精神文明建设过程中，调频广播发射机发挥着重要的作用，近些年开始广泛利用各种数字设备，因此突出故障排查和维修共组的重要性，不仅需要提前预测和检修故障，还要在日常管理过程中融合设备管理工作，通过该完善整体工作质量，推动我国广播电视行业健康发展。

一、概述调频广播原理和调频广播发射机原理（一）调频广播原理调频指的是利用技术方式合理调制载波的瞬时频率，经过调频处理之后产生电磁波信号。

国际规定利用FM表示调频波。

当前利用的调频技术主要包括直接调频和间接调频以及数字调频等。

在短距离信号传播过程中，调频广播发挥着重要的作用。

因为传播距离比较短，信号载波频率比较高，保证调频广播接收设备可以稳定性的输入信号。

而且调频处理信号之后，有效信号频率高于干扰信号，不会干扰到调频广播信号。

此外调频广播的频带宽度比较大，方便多个电台同时传输广播信号【1】。

（二）调频广播发射机的原理调频广播发射机主要包括双激励器和合成器以及定向耦合器等部分。

整体结构具有较高的紧凑性和集成度，而且不同元器件的性能良好，有利于改善整体工作性能，但是如果发生故障，也会增加排查难度。

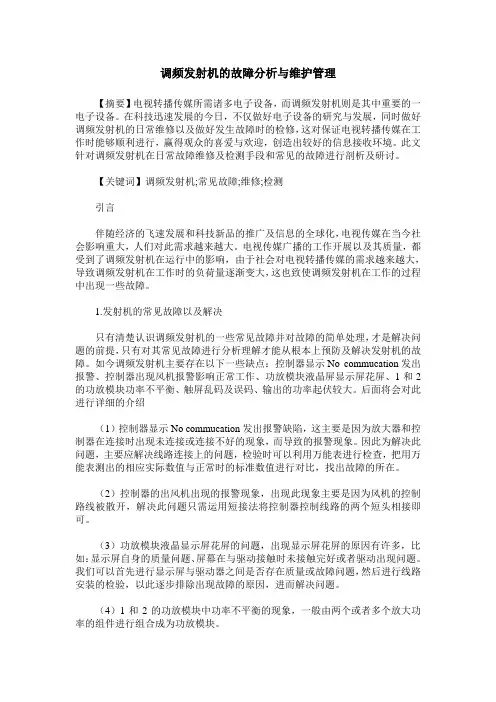

调频发射机的故障分析与维护管理【摘要】电视转播传媒所需诸多电子设备，而调频发射机则是其中重要的一电子设备。

在科技迅速发展的今日，不仅做好电子设备的研究与发展，同时做好调频发射机的日常维修以及做好发生故障时的检修，这对保证电视转播传媒在工作时能够顺利进行，赢得观众的喜爱与欢迎，创造出较好的信息接收环境。

此文针对调频发射机在日常故障维修及检测手段和常见的故障进行剖析及研讨。

【关键词】调频发射机;常见故障;维修;检测引言伴随经济的飞速发展和科技新品的推广及信息的全球化，电视传媒在当今社会影响重大，人们对此需求越来越大。

电视传媒广播的工作开展以及其质量，都受到了调频发射机在运行中的影响，由于社会对电视转播传媒的需求越来越大，导致调频发射机在工作时的负荷量逐渐变大，这也致使调频发射机在工作的过程中出现一些故障。

1.发射机的常见故障以及解决只有清楚认识调频发射机的一些常见故障并对故障的简单处理，才是解决问题的前提，只有对其常见故障进行分析理解才能从根本上预防及解决发射机的故障。

如今调频发射机主要存在以下一些缺点：控制器显示No commucation发出报警、控制器出现风机报警影响正常工作、功放模块液晶屏显示屏花屏、1和2的功放模块功率不平衡、触屏乱码及误码、输出的功率起伏较大。

后面将会对此进行详细的介绍（1）控制器显示No commucation发出报警缺陷，这主要是因为放大器和控制器在连接时出现未连接或连接不好的现象，而导致的报警现象。

因此为解决此问题，主要应解决线路连接上的问题，检验时可以利用万能表进行检查，把用万能表测出的相应实际数值与正常时的标准数值进行对比，找出故障的所在。

（2）控制器的出风机出现的报警现象，出现此现象主要是因为风机的控制路线被散开，解决此问题只需运用短接法将控制器控制线路的两个短头相接即可。

（3）功放模块液晶显示屏花屏的问题，出现显示屏花屏的原因有许多，比如：显示屏自身的质量问题、屏幕在与驱动接触时未接触完好或者驱动出现问题。

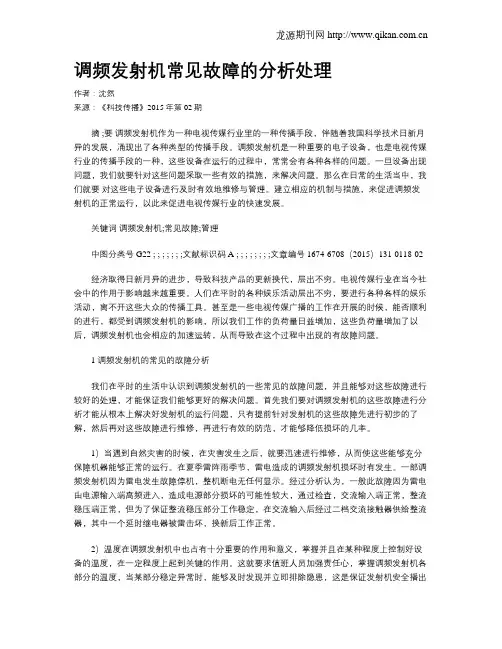

调频发射机常见故障的分析处理作者：沈然来源：《科技传播》2015年第02期摘 ;要调频发射机作为一种电视传媒行业里的一种传播手段，伴随着我国科学技术日新月异的发展，涌现出了各种类型的传播手段。

调频发射机是一种重要的电子设备，也是电视传媒行业的传播手段的一种，这些设备在运行的过程中，常常会有各种各样的问题。

一旦设备出现问题，我们就要针对这些问题采取一些有效的措施，来解决问题。

那么在日常的生活当中，我们就要对这些电子设备进行及时有效地维修与管理。

建立相应的机制与措施，来促进调频发射机的正常运行，以此来促进电视传媒行业的快速发展。

关键词调频发射机;常见故障;管理中图分类号G22 ; ; ; ; ; ; ;文献标识码 A ; ; ; ; ; ; ; ;文章编号 1674-6708（2015）131-0118-02经济取得日新月异的进步，导致科技产品的更新换代，层出不穷。

电视传媒行业在当今社会中的作用于影响越来越重要。

人们在平时的各种娱乐活动层出不穷，要进行各种各样的娱乐活动，离不开这些大众的传播工具。

甚至是一些电视传媒广播的工作在开展的时候，能否顺利的进行，都受到调频发射机的影响，所以我们工作的负荷量日益增加，这些负荷量增加了以后，调频发射机也会相应的加速运转，从而导致在这个过程中出现的有故障问题。

1 调频发射机的常见的故障分析我们在平时的生活中认识到调频发射机的一些常见的故障问题，并且能够对这些故障进行较好的处理，才能保证我们能够更好的解决问题。

首先我们要对调频发射机的这些故障进行分析才能从根本上解决好发射机的运行问题，只有提前针对发射机的这些故障先进行初步的了解，然后再对这些故障进行维修，再进行有效的防范，才能够降低损坏的几率。

1）当遇到自然灾害的时候，在灾害发生之后，就要迅速进行维修，从而使这些能够充分保障机器能够正常的运行。

在夏季雷阵雨季节，雷电造成的调频发射机损坏时有发生。

一部调频发射机因为雷电发生故障停机，整机断电无任何显示。

调频发射机故障现象分析与日常维护重点【摘要】调频广播发射机的原理、组成；常见故障现象的发生与处理方法分析；在日常工作中对设备的检修、维护的重点部位的维护方法。

【关键词】发射机组成原理；常见故障分析；检修维护方法全固态调频发射机以其高效、稳定、安全、指标高、体积小、易维护等特点，现已广泛使用于各发射台站。

我台省新闻综合频道调频广播发射机是鞍山市通用广播电视设备厂生产的TBF--10KW调频发射机，是采用高性能30W 激励器和新型模块组装而成的。

由激励器、1500W 功放单元、分配器、合成器、定向耦合器、低通滤波器、开关电源、指示系统、低噪声风冷系统组成。

全固态化、宽带化1500W功率放大单元，共分两级，30W 前级功放，末级是由6个350W功放模块功率合成，每个功放模块输出功率大于300W。

末级采用8个1500W固态功放单元功率合成，具有线性好、增益高、功率大、保护功能齐等优点。

其功放模块均包含电控、保护电路和数据上传、过温、过激励、过流、驻波比等保护装置。

面板设有电控状态显示，便于寻迹工作过程和判断故障。

激励器采用双激励器，自动或人工切换，互为备份。

30W 激励器性能指标优异。

操作面板采用LED液晶显示屏，轻触微动开关操作，操作快捷方便。

有RS485计算机接口，可实现远距离的计算机遥控遥测。

开关电源和整机电源进线均有防雷装置。

其工作原理如图：这部设备在我台播出工作已有十年，在这些时间里，设备工作稳定，性能良好。

但在播出工作中也出现过一些典型的故障。

现就将这些年来，这部设备所发生的一些典型的故障现象及排除这些故障的思路进行了一下总结，与各位同行交流学习。

一、不能正常开机一开机，设备就告警。

首先查看告警提示，显示为风机报警；然后检查风道，有出?L，清理风机网罩灰尘后，仍不能正常开机。

由此断定应该是风机风量过小，导致风接点不能正常闭合，保护功能启动显示告警。

更换风机后，发射机开机，工作正常。

二、机器开机后便自动关机，驻波比、过流指示告警首先说明，在出现此故障前，由于天气突然打雷，导致发射机自动关机。

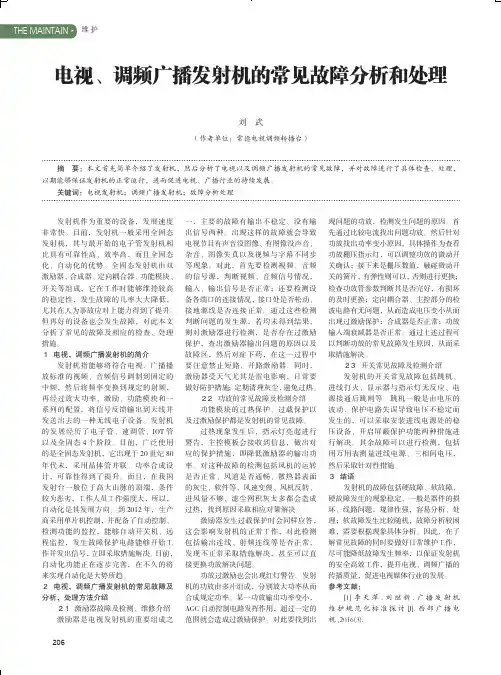

调频广播发射机的常见故障分析和处理摘要：广播作为一种重要的传播媒介，在信息传播上发挥了巨大的作用，使人们的日常生活及工作都变得更加便利。

随着时代的进步与发展，人们对广播提出了新的要求，近些年来，调频广播发射机技术取得了突破性的发展并得到了广泛应用。

关键词：调频广播发射机；故障；处理前言：调频广播发射机技术指的是通过对频率进行有效调节使高频振荡的频率随着音频信号的变化而变化，这种调制方式称为调频。

调制之后的信息借助发射天线以电磁波的形式辐射出去，从而达到声音传播的目的。

特点是抗干扰性强、信号逼真，这也使得广播设备的使用效率得到了很大的提高。

随着调频广播的出现，声音的传播有了更广阔的发展空间。

1调频广播发射机的主要技术特点1.1抗干扰性较强在发展过程中，我国广播事业会受到高层建筑的影响，还会受到电磁破等信号的影响，此外，在广播信号传递的过程之中，不同信号的加入，也会对设备使用效率产生不利影响。

但是，在调频广播发射技术中，限幅处理功能在其中的有效应用，使其可以信号传输中的一些干扰信号进行自动摒弃。

在信号的传递当中，经常会混入一些干扰信号，在这些干扰信号的影响之下，就会出现一种现象——寄生调频。

但是，该技术的广泛应用，使发射机传递的信号发生了一定的变化，使其更高于寄生调频的信号。

与此同时，在收音机中，有一个非常重要的装置——有声装置电平，该装置能够对一些干扰声音进行过滤，这样就可以使人们收听广播的质量得到有效的提升。

1.2信号稳定性强因为波长的物理特性，所以调频广播发射机信号在传播过程中非常稳定，在短距离传播中，该发射机信号的传播表现较为突出，能够在一定范围之内，进行电台信号的接收。

在利用该发射机进行短距离信号传播过程中，信号的质量也会更高。

目前为了达到扩大电台控制范围的目的，可以采用同频网的形式，在间隔一定距离的范围设置同频发射机，以扩大覆盖范围。

1.3频带较宽调频电台优点较多，其中有一个较为重要的优点，那就是它的频带较宽，这个优点有一个重要的作用，那就是能使广播声音的质量得到提升，还能使声音变得更加真实。

社科文化调频广播发射机的常见故障与维修措施探思吴雨桐 李佩根（重庆广播电视技术中心，重庆 408000）摘 要：调频广播体系中核心设备便是重中之重的发射机，促使广播电视信号得以在人们生活中广泛普及传播离不开发射机的可靠运行。

即使发射机的技术通过最近这些年的完善提升，其已经大大提高了性能，很多不足之处得以改善。

但还是避免不了出现故障或维护不当的问题出现，对广播电视信号的顺利传递产生一些不必要的影响及麻烦。

该篇文章主要发射机原理以及发射站的日常维护当作基本条件，根据调频广播发射机的常见问题进行多方面多层次的分析，并且提供有效意见。

关键词：调频广播；发射机；常见故障；维修措施上个世纪我国便发明出了广播，调频广播发射机从最初的电子管、晶体管到集成管，再到全固态等各个时期，每个时期都取得较大进展。

并且我国现如今的广播发射机已经达到了全固态的发射机时代，因为全固态发射机设备具备多个优良性能，比如可靠性强、稳定性，并且具有各组成模块同时不断向智能化方向发展的趋势。

一、调频广播发射机的工作原理双激励器与声器的开关以及耦合器共同组成了调频广播发射器的内部结构，这些部件所具有的功能紧凑，同时部件集成度很高，性能可靠，这就促使广播发射机的运作趋向稳定状态。

倘若发生了故障问题，对于排除来说具有一定难度与复杂程度。

为了更好完善信号调制转换以及发射，于是在广播的发射系统内部进行适当地调控广播发射机相关功能，这便是目前发展系统的核心技术。

除此之外，发射机若想把标准化的广播信号处于中频信号后，再转换到特定的频段后，便可以把对这些操作带来的功率进行放大激励，达到对信号进行处理的目的。

最终成功传递至天线上。

无线发射机容易被周围环境影响，比如生态状态、地形气候等因素。

发射机选址地点需要定在高山顶部，这样有助于保证传输质量、避开地面障碍物、缓解地面物体对广播信号产生的影响[1]。

二、调频广播发射机的故障分析及维修措施1、无功率输出通过相关监控模块采集输出功率，可以有效确认无功率输出故障，倘若功率输出显示为零，便可判定是无功率输出故障。

广播电视调频发射机的常见故障与维修摘要：广播电视的调频信号是保证其正常工作的关键。

若不能保证信号的质量与稳定，将会给广播电视节目带来极大的影响。

基于此，本文对广播电视调频发射机的常见故障与维修进行探究。

首先对广播电视调频发射机的工作原理进行阐述；从发射机的工作原理出发，从激励器、功率放大器等方面分析了广播电视调频发射机的常见故障，并针对此作出了相应的维修处理方案。

关键词：广播电视；调频发射机；维修；故障前言广播电视调频发射机经过长时间的运行，不可避免地会有一些损伤，所以必须进行维修保养。

但是，在维修保养方面，如果不能合理地进行，所需要的费用也会随之增长。

因此，本文针对目前我国调频发射机的常见故障与维修进行深入研究，确保其维护工作的准确性，减少维护费用，同时避免资源浪费等情况。

一、广播电视调频发射机的工作原理调频发射机在传输上会受到某些电磁波的干扰。

在整个系统中，计算机起着重要的作用，它负责监控系统的工作，并向其它组件发送诸如功率放大器的电流信息、输出功率等信息。

当发射机操作中发生意外情况时，计算机会自动通知维修人员，由技术人员接收到警报信号后进行检修和维护。

广播电视调频发射机在不定时的情况下，也能自动复位，确保节目的正常工作。

二、广播电视调频发射机的常见故障与维修处理方案（一）激励器故障及维修处理方案（1）故障表现作为全固态发射机的核心部件，激励器的主要工作是通过对视频信号进行处理，然后将其转化为射频信号。

在广播电视所发生的故障中，主要有信号无输出或者不稳定而导致的无画面、画面不连续等问题。

（2）维修处理方案如果发生以上故障，首先要对输出功率、反射功率、电压、电流等参数进行分析，先排查信号源，在确认信号源正常后再进行信源和激励电路的连接，如果不能，就进行替换，随后，检测激励器输出的情况稳定与否。

在信号接通的时候，可以敲击激励器的外壳，检查接口的松紧程度，检查信号有没有时断时续的的问题，如果有问题，那就说明设备的元器件和接口都有问题，然后再进行排查工作。

调频发射机的常见故障及对策调频发射机是广电系统工作顺利进行的核心部件，了解发射机的常见故障及其处理方法，采取必要的养护管理可为广电部门工作的开展提供保障。

本文针对调频发射机的工作特点、常见故障、排除方法及其养护方法展开相关讨论。

调频发射机；触摸屏乱码；养护管理调频发射机是广播电视系统运行中重要的组成部分，发射机一旦出现故障，就会影响广电系统正常工作的运行。

因此，制定科学的管理制度和维修制度，在发射机出现故障时，采取有效措施排除故障，对于广电系统工作的运行具有重要意义。

本文将对调频发射机的常见故障及其应采取的对策进行简单介绍。

1 调频发射机特点及原理调频发射机采用模块化电路设计，能使声音信号清晰、准确地进行传输；发射机配有微机控制系统，既可手动控制，也可自动控制；调频发射机内设开关稳压电源，对外部电压的适应性较强，可在380V±15%范围内稳定工作；内设保护系统，可使其在过温、过压或过电流情况下自动切入保护状态，并发出警告；工作状态可实时监控，并能利用微处理器控制和检测网线。

发射机体积小，外形新颖，因此具有广阔的应用范围。

2 调频发射机常见故障及其处理2.1调频发射机常见故障及处理2.1.1液晶显示屏花屏故障原因：功能模块液晶显示屏花屏故障的原因主要有以下几类，液晶显示屏自身质量问题、屏幕和驱动板之间电路接触不良或驱动板出现故障。

故障处理：液晶显示屏出现花屏故障时，可采用逐步排除法，对各种原因进行一一排查。

首先对液晶显示屏质量进行检查；其次检查驱动板是否存在质量问题，若发现问题，应对其进行修复或更换处理；若检查正常，应检查安装机箱里的线路连接情况，必要时可重新安装；最后，检查设备是否恢复正常。

2.1.2控制器故障原因：控制器故障表现形式一种是显示“No communication”，并发出警报。

这是由于控制器和放大器之间的连线没有连接好，引起接触不良；另一表现形式为出现报警后，自动恢复正常，但“FED”灯闪烁，该故障的原因多数是由于芯片程序引起的。

摘要：在大功率性能效应管的辅助应用下，我国的广播行业实现了全固态发射机的新突破。

在全固态发射机的协助作用下可以同时承担多套节目任务，无论是自办还是转播，效果十分明显。

本文主要针对调频广播全固态发射机的检修进行分析，做好发射机的安全维护工作，确保我国广电事业稳定发展。

关键词：调频广播全固态发射机；发射机故障检修；故障检修维护新时期在政策的引导下，广电发展在短时间内实现了发射机的更新换代，全固态发射机在广电事业中得到了广泛的应用。

但是，发射机的升级对于设备的维护工作提出了新的考验，做好发射机尤其是调频广播全固态发射机的检修与维护工作成为当前广电工作的重点。

1 调频广播全固态发射机的常见故障与检修1.1 电源合上开机不显示，发射机无响应故障检修首先确定面板的显示情况，如果面板没有反应动态，选用万用表对电源进行检测，确保电源没有问题。

在确定相电压正常的情况下，可以认定错误出现在相序，对相序展开故障排查，排查方法为对3相输入线中的任意两相进行调整，依次排查。

经过排查一般使得调频广播全固态发射机的监控单元的液晶屏幕出现自检状态显示，等待约两分钟，一般会正常显示。

1.2 功率放大板屏幕不显示，其余显示正常故障检修先对功放板进行正常作业的检测，如果其正常，那么可以确定故障出现在液晶显示部分。

将供放模块拆下，对侧面板进行除尘清理，如果没有发现异常器件，对已经被清理过的功放单元进行假负载的联入，用万用表检查电路稳定器。

如果显示32为正常，如果在24以下则为电压低，在电压低的情况下引发的无电压输出。

用手碰触散热片查看其温度发现异常，则很大可能是短路造成屏幕的不显示，进行短路处理，恢复发射机的正常作业。

1.3 发射机正常作业，关掉电源仍有电流与功率输出故障检修重点检查两大电路的匹配情况，并进行电路的重新匹配与调试。

之所以检修两个电路，最主要的原因猜测是激励器输出的电路与功放板单元模块的电路传输上出现了不匹配现象。

在开机的刺激下，不匹配的两大电路出现模块震荡。

数字调频发射机工作原理剖析与故障维修精要摘要：数字调频发射机是集智能控制系统、先进的（DSP）调制技术与功率合成技术于一体的新型广播发射机，具有保真度高、工作稳定、人机交互性好和保护功能完善的特点，正逐步替代传统的模拟调频发射机。

本文对数字调频发射机整机的电路组成和工作原理进行剖析，并对数字调频发射机常见故障原因和维修要点进行分析论述。

关键词：数字调频发射机；工作原理；故障原因；维修要点1 电路组成数字调频发射机整机由音频处理电路、激励器、带通滤波器、功率放大器、低通滤波、人机交互处理器、对外接口电路和电源电路等电路组成。

有些数字调频发射机将信号输入、信号处理和频率合成电路集中一起，统称激励器，加上功放、耦合器和天线就是一套调频发射系统。

数字调频发射机整机电路组成如图1所示。

2 工作原理2.1 激励器在激励器内，可完成多路信号输入、信号选择切换、音频限幅、预加重、数字编码处理，将各种模式的音频信号转变成数字信号，并进行编码、调制处理，输出的数字信号送到激励器内部放大器进行放大，最后通过低通滤波器送往调频发射机功率放大器。

从激励器电路组成来看，激励器就是一台小型的调频发射机，加上耦合器和天线就可以组成一个小功率发射系统。

图2所示是一台300W 数字调频发射机激励器内部组成方框图。

2.2.1 音频输入单元在图2中可以看到，音频输入可以有多种方式，可以输入模拟信号和数字立体声信号。

通过音频信号智能选择电路选择出需要处理的信号类型。

当输入的音频幅度过大时，音频限幅电路可以减小输出基带信号的大小；当输入的信号小于标称电平时，限幅器可以提升输出基带信号，保证了调制信号的稳定性。

通过软开关方式，实现对立体信号左右声道的有效处理，且能与导频信号进行有效混合。

2.2.2数字信号处理单元数字信号处理单元是基于DSP技术，通过软件对信号进行数字化处理的电路，是新型数字调频发射机的核心，利用55OMHz（DSP)处理芯片,实现对输入信号的增益控制、数字滤波、预加重和立体声解码处理，形成的数字信号送入到数字频率合成器，最后形成射频信号。
