全固态调频广播发射机常见故障分析和检查流程

全固态广播电视发射机常见故障和维修方法发布时间：2021-10-09T05:40:04.673Z 来源：《科技新时代》2021年7期作者：努尔坎曼·艾则孜[导读] 全固态广播发射机的稳定运行，对提升全固态广播的服务质量具有较大影响。

新疆广电局节目传输中心635台新疆维吾尔自治区喀什市 844000摘要：全固态广播发射机的运行服务，需要做好必要的故障问题识别和发展，掌握维修方法，做好科学化管理控制，重视解决有关的管理隐患，做好必要的故障处理，选择可靠方法。

主要设计的故障和维修内容包括：发射机功能单元故障、冷却系统故障、功率放大器故障、功率放大器故障、激励器故障问题，对应做好科学处理，使得全固态广播发射机长期稳定的提供服务功能。

关键词：全固态广播;发射机;常见故障;维修方法1引言全固态广播发射机的稳定运行，对提升全固态广播的服务质量具有较大影响。

而全固态广播发射机的功能运行十分复杂，也存在很多的故障隐患，因为导致故障存在的关联设备、线路影响较大，需要做好科学化分析，重视解决有关的关联隐患，提升管理能力，以专业化的故障识别和排除手段，提升维修水平。

2 全固态发射机功能单元故障及处理方式2.1发射机功能单元故障运行期间主要出现的故障现象为屏幕无显示、过载保护，设备难以正常运行。

该故障类型多半属于功能单元障碍，其故障判断主要对各个线路及发射机发射端口进行观察与检测，当发射机VSWR出现高于1．5以上时，其功放单元将会开启过载保护，导致这一现象的主要因素与输出端口的反射信号有着直接关联，当输出反射信号出现过大时，其检电压将会出现升高现象，最终导致单元出现过载故障。

2.2处理方式维修人员可对全固态发射机的通风状况进行检查，并检查风机运行是否正常，对冷却系统堵塞问题可以采取除尘控制方式，更换老化功能单元。

重点对合成器及反射功率检波电路进行检查，进行必要功能测试，观察对应检测单元的运行情况，重视进行系统化的控制分析，在可靠消除有关的故障原因，并做好系统化的检测评估后，更换相关元器件。

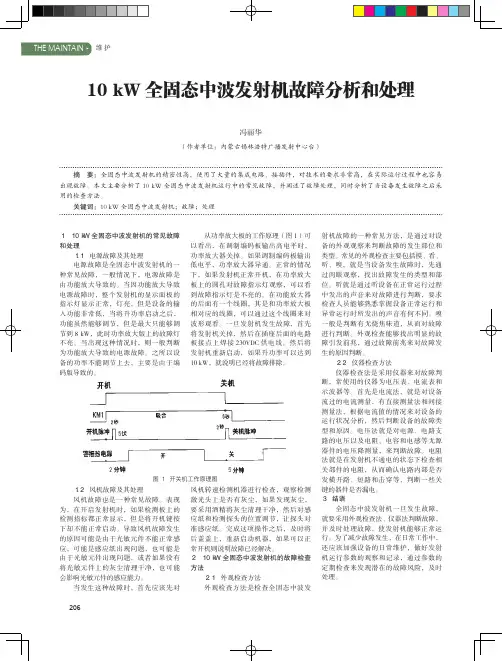

图１　开关机工作原理图
１．２　风机故障及其处理
风机故障也是一种常见故障。

表现为，在开启发射机时，如果检测板上的检测指标都正常显示，但是将开机键按下却不能正常启动。

导致风机故障发生的原因可能是由于光敏元件不能正常感应，可能是感应纸出现问题，也可能是风机转速检测机器进行检查，观察检测激光头上是否有灰尘，如果发现灰尘，要采用酒精将灰尘清理干净，然后对感应纸和检测探头的位置调节，让探头对准感应纸。

完成这项操作之后，及时将后盖盖上，重新启动机器，如果可以正常开机则说明故障已经解决。

关于全固态发射机常见故障检修探析摘要：本文分析了全固态数字调制发射机的故障类型，我们提出了全固态数字调制中波发射技术的日常维护要求：一是传输系统与天线装置的维护，二是发射机元件与电源的检查，三是定期加固与检测运用。

关键词：全固态发射机；常见故障；检修一、前言当前最为新型的中波发射机为全固态数字调制的中波发射机。

选择这种数字技术来进行广播调制，能够使其得到更为广泛地运用。

而随着全固态数字调制技术的不断发展，选择这一技术所设计的发射机，将会实现对当前操作成本的控制，同时，也能让发射机的机体体积得以缩小。

同时，选择这一技术将会让整个发射机的运行更为稳定，让整机效率的得到优化提升。

但是，全固态数字调制中波发射机在使用的过程中，容易因为工作人员的操作不当，或发射机设备老化等因素出现一些常见的故障问题。

所以，为了让全固态数字（调剂）技术能够被更好地运用，为此，需要针对于发射机所出现故障来进行深入分析，以此来优化当前的日常维护措施，提高维护工作的开展质量。

二、全固态数字调制发射机的故障类型分析1. 射频的推动变化所产生的故障全固态数字调制发射机中所产生的射频变化，会因为主电源的故障产生，而出现模块变化，所以，在对故障类型进行判断的时候，可能会出现电源调整问题。

处理该故障的有效方法是首先打开机箱门，在其左下方位置，有一个A22s1环路选择开关，拨向“开环”位置即可。

如果此时发射机能够恢复正常工作，则表示需要对闭环调整器进行检修。

只有在此情况下，发射机可以应急工作。

需要注意的是，在检查过程中，切记不要改变欠推动或过推动的限制调节，不恰当的推动行为极易损坏其它元器件。

2.面板风机的发光变化与高压控制问题温度检测板结合风机的运用，将会让发射机的日常操作出现因温度与风向变化而带来的问题。

机器在运行过程中，由于某种原因导致风机的温度过高和转速过低时，通过监测控制板和显示板会产生关机命令。

同时，当探头和风机的反光面受到灰尘的遮挡，会导致接收探头无法正常接收信号，从而导致故障检测电路工作。

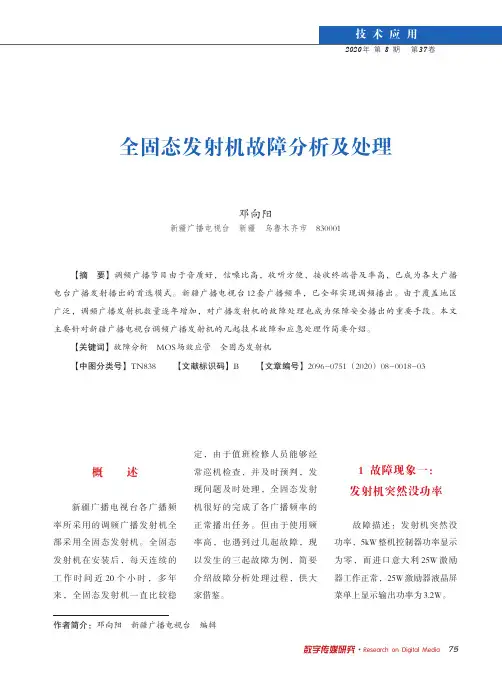

全固态发射机故障分析及处理作者简介：邓向阳新疆广播电视台编辑邓向阳新疆广播电视台新疆乌鲁木齐市830001【摘要】调频广播节目由于音质好，信噪比高，收听方便，接收终端普及率高，已成为各大广播电台广播发射播出的首选模式。

新疆广播电视台12套广播频率，已全部实现调频播出。

由于覆盖地区广泛，调频广播发射机数量逐年增加，对广播发射机的故障处理也成为保障安全播出的重要手段。

本文主要针对新疆广播电视台调频广播发射机的几起技术故障和应急处理作简要介绍。

【关键词】故障分析MOS场效应管全固态发射机【中图分类号】TN838【文献标识码】B【文章编号】2096-0751（2020）08-0018-03概述新疆广播电视台各广播频率所采用的调频广播发射机全部采用全固态发射机。

全固态发射机在安装后，每天连续的工作时间近20个小时，多年来，全固态发射机一直比较稳定，由于值班检修人员能够经常巡机检查，并及时预判，发现问题及时处理，全固态发射机很好的完成了各广播频率的正常播出任务。

但由于使用频率高，也遇到过几起故障，现以发生的三起故障为例，简要介绍故障分析处理过程，供大家借鉴。

1故障现象一：发射机突然没功率故障描述：发射机突然没功率，5kW整机控制器功率显示为零，而进口意大利25W激励器工作正常，25W激励器液晶屏菜单上显示输出功率为3.2W。

75数字传媒研究·Research on Digital Media数字传媒研究·Researchon Digital Media故障分析：从5kW 发射机的整机方框图（如图1所示）上可以看出，5kW 整机包含两台25W 的进口意大利激励器，通过主备机切换器切换，然后把功率送到300W 前置放大器放大到约40W 功率，通过6路功率分配器分配功率，再送到6个1kW 功放放大到1kW，6个1kW 再经过6路功率合成器合成后输出5kW 功率。

5kW 整机给6个1kW 功放供电的电源由3路48V/75A 开关电源供电。

调频广播发射机的特殊故障分析探讨与检修摘要：调频广播发射机是否正常工作直接关系到发射台的安全运行，所以对调频广播发射机的故障检修和维护是尤其重要的。

基于此，本文主要从调频广播发射机的特殊故障、调频广播发射机特殊故障的维修措施以及加强调频广播发射机的日常维护三个方面进行详细分析探讨，供大家参考。

关键词：调频广播发射机；特殊故障；检修近年来，在信息传播技术向日益便捷趋势发展的背景下，调频广播的作用越发突出，也同时被确定为国家应急广播信息发布的重要媒介之一，在各发射台的日常播出工作任务中调频广播占有十分重要份额。

该设备在使用过程中难免会出现一些特殊故障，所以需要有针对性采取措施来处理，以保证发射台的安全播出目标。

一、调频广播发射机的特殊故障（一）开机故障一般来说，调频广播发射机发生的开机故障，是指不能正常开机。

造成这种情况有各种原因，比如：中控单元以及激励器等部件存在问题，导致发射机无法开机故障。

而造成开机故障的关键因素有两个，一是激励器，二是电源。

（二）输出功率故障听众在收听调频广播电台节目时偶尔会碰到这样的情况，要么是杂音，要么是音频断续，其根本原因在于调频广播发射机输出功率不够稳定。

结合维护资料统计显示，其主要是由于总电流偏低造成的。

（三）功放单元故障功放单元发生故障时往往表现在CMOS管损坏、过热保护等多种故障现象。

不管是过热故障还是过载保护，都会出现相应的报警提示，功放故障是指功放单元输出功率下降或无输出。

（四）电源故障现阶段，调频广播发射机供电主要采用的模式有两种，一种是双路供电，另一种是单路供电加UPS电源，外来市电要经过交流稳压器稳压后供发射机使用。

如果其中一路市电停电或缺相，就会立刻向另一路供电切换或者直接由UPS供电。

调频广播发射机电源故障一般是由于为外来供电缺相、交流稳压器工作失常、功放电源故障等导致的发射机不能正常工作。

二、调频广播发射机特殊故障的维修措施（一）开机故障的维修第一，检查交流供电系统是否由缺相而造成调频广播发射机出现开机异常，如果来电缺相，联系供电部门维修，如内部线路问题，应检查相关开关、交流接触器等。

分析调频发射机常见问题与对策调频发射机是广播电台中重要的设备之一，用于发送音频信号和控制信号，保证广播节目的正常传输。

然而，在长时间使用中，调频发射机会出现各种问题，如信号干扰、电源问题、设备过热等，下面是常见问题与对策：1. 信号干扰问题：调频信号干扰其他频率段的无线电设备，造成信号质量下降。

对策：在调频发射机的制作过程中，应严格控制无线电频率的正负偏差，另外还要避免建立在频率容易受到干扰的区域，如靠近高压线、繁忙的街道等。

如果信号吸收或衰减的原因是由于地形、铁路或高速公路，则调节天线方向，最大限度地消除这些干扰。

2. 电源问题：频繁的停电或电源错误会对调频发射机造成损坏，这会对广播节目产生负面影响。

对策：调频发射机必须用稳定的电源。

防止短路或过载的操作。

在停电或停机之前，应先关闭调频发射机的电源，然后将电源线拔下。

3. 设备过热：过度使用调频发射机会导致设备过热，甚至在温度升高到一定的程度时会造成设备无法正常工作。

对策：定期检查调频发射机的冷却风扇，确保气流通畅，并清洁各组件中的灰尘和污垢。

此外，应按照生产厂家的建议，定期进行设备维护和保养。

有些设备还需要经常检查和加油。

4. 实验室安全问题：调频发射机在实验室里使用，如果不小心会对实验室安全造成影响，如漏电、火警等。

对策：严格按照实验室安全卫生规定操作。

保持实验室的清洁和干燥。

定期检查电气线路，以确保电气设备的使用安全。

在使用时，严格遵守操作规程，防止设备损坏或造成火灾等事故。

总之，如果正确地操作和维护调频发射机，可以获得最佳的性能和生产效率。

对于不熟悉设备维护的用户，建议寻求专业技术支持。

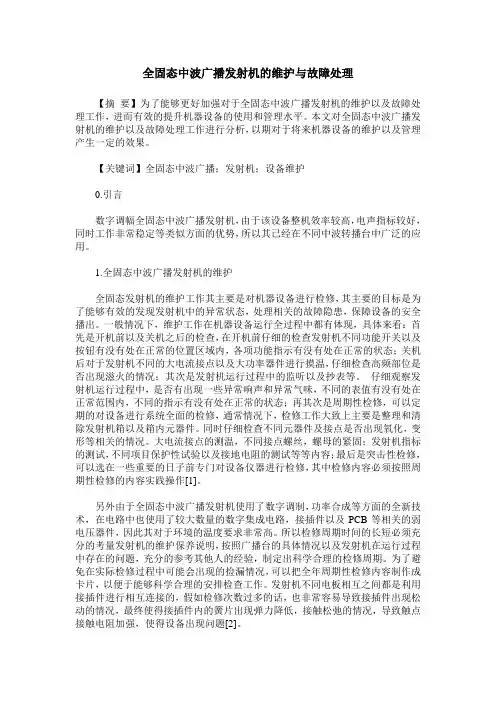

全固态中波广播发射机的维护与故障处理【摘要】为了能够更好加强对于全固态中波广播发射机的维护以及故障处理工作，进而有效的提升机器设备的使用和管理水平。

本文对全固态中波广播发射机的维护以及故障处理工作进行分析，以期对于将来机器设备的维护以及管理产生一定的效果。

【关键词】全固态中波广播；发射机；设备维护0.引言数字调幅全固态中波广播发射机，由于该设备整机效率较高，电声指标较好，同时工作非常稳定等类似方面的优势，所以其已经在不同中波转播台中广泛的应用。

1.全固态中波广播发射机的维护全固态发射机的维护工作其主要是对机器设备进行检修，其主要的目标是为了能够有效的发现发射机中的异常状态，处理相关的故障隐患，保障设备的安全播出。

一般情况下，维护工作在机器设备运行全过程中都有体现，具体来看：首先是开机前以及关机之后的检查，在开机前仔细的检查发射机不同功能开关以及按钮有没有处在正常的位置区域内，各项功能指示有没有处在正常的状态；关机后对于发射机不同的大电流接点以及大功率器件进行摸温，仔细检查高频部位是否出现滋火的情况；其次是发射机运行过程中的监听以及抄表等。

仔细观察发射机运行过程中，是否有出现一些异常响声和异常气味，不同的表值有没有处在正常范围内，不同的指示有没有处在正常的状态；再其次是周期性检修，可以定期的对设备进行系统全面的检修，通常情况下，检修工作大致上主要是整理和清除发射机箱以及箱内元器件。

同时仔细检查不同元器件及接点是否出现氧化，变形等相关的情况。

大电流接点的测温，不同接点螺丝，螺母的紧固；发射机指标的测试，不同项目保护性试验以及接地电阻的测试等等内容；最后是突击性检修，可以选在一些重要的日子前专门对设备仪器进行检修，其中检修内容必须按照周期性检修的内容实践操作[1]。

另外由于全固态中波广播发射机使用了数字调制，功率合成等方面的全新技术，在电路中也使用了较大数量的数字集成电路，接插件以及PCB等相关的弱电压器件，因此其对于环境的温度要求非常高。

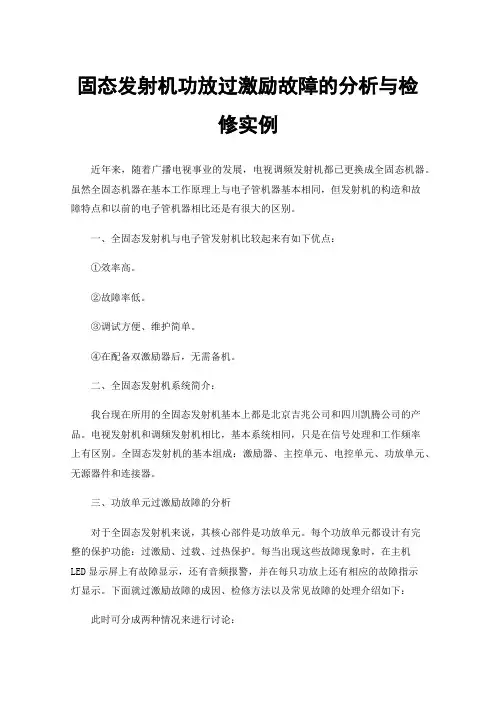

固态发射机功放过激励故障的分析与检修实例近年来，随着广播电视事业的发展，电视调频发射机都已更换成全固态机器。

虽然全固态机器在基本工作原理上与电子管机器基本相同，但发射机的构造和故障特点和以前的电子管机器相比还是有很大的区别。

一、全固态发射机与电子管发射机比较起来有如下优点：①效率高。

②故障率低。

③调试方便、维护简单。

④在配备双激励器后，无需备机。

二、全固态发射机系统简介：我台现在所用的全固态发射机基本上都是北京吉兆公司和四川凯腾公司的产品。

电视发射机和调频发射机相比，基本系统相同，只是在信号处理和工作频率上有区别。

全固态发射机的基本组成：激励器、主控单元、电控单元、功放单元、无源器件和连接器。

三、功放单元过激励故障的分析对于全固态发射机来说，其核心部件是功放单元。

每个功放单元都设计有完整的保护功能：过激励、过载、过热保护。

每当出现这些故障现象时，在主机LED显示屏上有故障显示，还有音频报警，并在每只功放上还有相应的故障指示灯显示。

下面就过激励故障的成因、检修方法以及常见故障的处理介绍如下：此时可分成两种情况来进行讨论：现象：主控单元LCD显示PAX OVERDRIVE！对应功放出现红灯告警。

此时激励器自动进行调整，发射机将半功率输出，如过激励报警解除，功率恢复正常。

如发射机工作在双激励器时，将自动切换到备激励器工作。

由于功放环路增益发生变化，激励器输出端后面的射频通路出现异常从而造成ALC控制环路的检波电压发生变化使激励器的输出功率增大，功放出现过激励保护，因此检查时建议将发射机工作在手动状态下，检查功放链路的增益情况。

分析和处理1）开关电源损坏：检查功放正常工作，开关电源的输出电压情况，正常输出为+50V。

说明：如发射机的开关电源损坏1个，对于1KWVHF发射机，一共使用了2个开关电源，因此发射机功放单元电流不能提供，增益降低。

2）某一只或多只功放输出功率变小，造成激励器输出功率升高，功放出现过激励保护，功放功率变小原因主要有以下几个：a.功放栅压指示灯不亮：调整功放微动开关的位置，可以排除此现象。

全固态中波广播发射机的运行维护及故障处理发布时间：2023-02-23T03:27:31.833Z 来源：《中国科技信息》2022年第19期作者：祁涛[导读] 广播发射机长时间的稳定运行，需要有良好的运行环境。

祁涛新疆广播电视局六三六台新疆阿克苏市 843000摘要：广播发射机长时间的稳定运行，需要有良好的运行环境。

而尘土过多、温度过高、电压不稳、静电、雷击等因素容易造成发射机的集成电路工作不稳定甚至损坏集成电路。

这些集成电路一旦出现故障，不易排查。

为了使发射机更稳定地工作，发射台站必须提供防尘、防雷、防静电、温度自主调控的机房环境和稳定的供电环境。

关键词：中波广播发射机；运行维护；故障处理；引言现阶段，国内转播台对中波广播发射机的应用需求呈上升趋势，在设备科学应用中，做好技术维护属于非常重要的工作内容。

中波广播发射机的运行状态直接影响节目转播效果，如果发射机运行过程中出现故障，会直接影响发射机运行状态的稳定性。

基于此，需及时采取措施处理运行故障，以确保转播任务的顺利完成。

1中波广播发射机中波广播发射机是中波广播系统的核心设备，其在运行过程中极易受到外界各种因素的影响，影响其可靠性和稳定性，且由于长时间不间断运行，工作性能也会受到影响，难免出现各类故障，因此技术人员要做好对中波发射机的故障检修工作和维护工作。

2中波广播发射机原理中波广播发射机主要由激励器、激励前级、激励驱动、调制器、射频功率放大单元、槽路匹配箱、继电器控制板、功率控制器、功率调幅告警器、微机接口板、微机控制器、电源整流器等结构组成。

中波广播发射机工作原理如下：在中波广播发射机输入播出音频信号之后，系统内会对该信号进行音频调制处理，使调宽脉冲参数达到预期。

同时，也会对调宽脉冲进行放大处理，放大后的信号直接输入调制器当中，根据现场实际情况来调整调宽脉冲功率、幅度等内容。

如果信号相对较弱，那么此时音频信号需要再次被放大，随后进行调谐滤波处理，待其满足要求后再对信号进行发射，以此提高信号运行过程的稳定性。

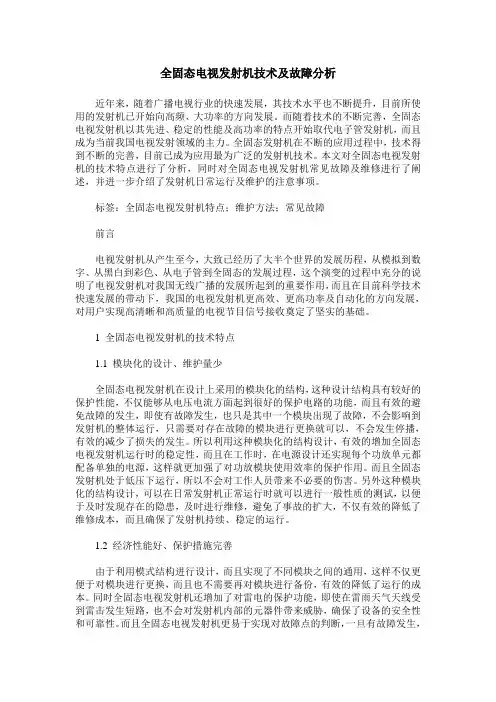

全固态电视发射机技术及故障分析近年来，随着广播电视行业的快速发展，其技术水平也不断提升，目前所使用的发射机已开始向高频、大功率的方向发展。

而随着技术的不断完善，全固态电视发射机以其先进、稳定的性能及高功率的特点开始取代电子管发射机，而且成为当前我国电视发射领域的主力。

全固态发射机在不断的应用过程中，技术得到不断的完善，目前已成为应用最为广泛的发射机技术。

本文对全固态电视发射机的技术特点进行了分析，同时对全固态电视发射机常见故障及维修进行了阐述，并进一步介绍了发射机日常运行及维护的注意事项。

标签：全固态电视发射机特点；维护方法；常见故障前言电视发射机从产生至今，大致已经历了大半个世界的发展历程，从模拟到数字、从黑白到彩色、从电子管到全固态的发展过程，这个演变的过程中充分的说明了电视发射机对我国无线广播的发展所起到的重要作用，而且在目前科学技术快速发展的带动下，我国的电视发射机更高效、更高功率及自动化的方向发展，对用户实现高清晰和高质量的电视节目信号接收奠定了坚实的基础。

1 全固态电视发射机的技术特点1.1 模块化的设计、维护量少全固态电视发射机在设计上采用的模块化的结构，这种设计结构具有较好的保护性能，不仅能够从电压电流方面起到很好的保护电路的功能，而且有效的避免故障的发生，即使有故障发生，也只是其中一个模块出现了故障，不会影响到发射机的整体运行，只需要对存在故障的模块进行更换就可以，不会发生停播，有效的减少了损失的发生。

所以利用这种模块化的结构设计，有效的增加全固态电视发射机运行时的稳定性，而且在工作时，在电源设计还实现每个功放单元都配备单独的电源，这样就更加强了对功放模块使用效率的保护作用。

而且全固态发射机处于低压下运行，所以不会对工作人员带来不必要的伤害。

另外这种模块化的结构设计，可以在日常发射机正常运行时就可以进行一般性质的测试，以便于及时发现存在的隐患，及时进行维修，避免了事故的扩大，不仅有效的降低了维修成本，而且确保了发射机持续、稳定的运行。

全固态PDM中波广播发射机故障分析一例引言：故障现象：该中波广播发射机故障现象为输出功率不稳定，无法达到预期目标。

经过仔细观察和测试，发现以下问题：1.输出功率不稳定：在运行过程中，发射机的输出功率存在波动现象。

理论上，输出功率应保持恒定，但实际上，输出功率时有时无，且有时明显偏低。

2.发射机发热严重：发射机在工作时产生大量热量，导致机身温度过高。

即使在正常工作条件下，发热问题也会出现。

故障分析：通过对故障现象的观察和测试，可以得出以下故障分析：1.输出功率不稳定的原因可能是功率放大模块出现问题。

功率放大模块负责将输入信号放大到预定的输出功率，若该模块不稳定，会导致输出功率波动。

可能的原因包括功率放大器电路设计问题、功率管问题等。

2.发射机发热严重可能是散热系统问题。

全固态PDM中波广播发射机工作时产生大量热量，若散热不良，机身温度会升高。

可能的原因包括散热器设计不合理、散热风扇故障等。

解决方案：在了解了可能的故障原因后，针对每个问题提出以下解决方案：1.输出功率不稳定的解决方案：-检查功率放大器电路设计，确认电路连接无误，电容、电阻等元件是否损坏。

-检查功率管是否损坏，若发现问题，则需要更换功率管。

2.发射机发热严重的解决方案：-检查散热器设计，确认散热器是否能够有效排出热量，如果散热器面积太小或者设计不合理，需要进行重新设计或更换散热器。

-检查散热风扇是否正常运转，若发现散热风扇故障，需要进行更换。

-对散热风扇进行清洁，以防止灰尘堵塞导致散热不良。

总结：通过本文的分析与解决方案，可以得出以下结论：1.全固态PDM中波广播发射机输出功率不稳定的原因可能是功率放大模块问题，解决方法是检查电路连接和元件是否损坏，更换功率管，重新调试和校准。

2.发射机发热严重的原因可能是散热系统问题，解决方法是检查散热器设计，更换或重新设计散热器，检查散热风扇运转情况，清洁散热风扇。

希望本文的分析和解决方案能够帮助到遇到类似问题的读者，使其能够更快速地找到故障原因并解决。

分析调频发射机常见问题与对策
调频发射机作为无线通信设备的一种，常常用于广播、电视、无线电等领域。

在使用
过程中，由于各种原因可能会出现一些常见问题。

以下是一些常见问题及对策的分析。

1. 发射信号不稳定：调频发射机在发射信号时，可能会出现信号不稳定的情况，表
现为声音有杂音、画面有干扰等。

这种问题可能由电源电压不稳、信号源不稳定、线路接
触不良等原因引起。

对策是检查发射机的电源供应情况，确保电压稳定。

检查信号源的稳
定性，如有问题需进行修复或更换。

还需要检查线路连接是否牢固，如有松动情况，及时
排除。

2. 发射功率不符合要求：调频发射机在使用过程中，可能会出现发射功率不符合要
求的情况，表现为发射距离过短或过长。

这可能是由发射机的功率调整不准确、天线连接
故障等原因引起。

对策是通过调试发射机的功率控制装置，确保发射功率符合要求。

检查
天线连接是否正常，如有问题及时修复。

4. 无法调整音量：调频发射机在使用过程中，可能会出现无法调整音量的情况，表
现为无论调节音量大小，输出的声音始终保持一定的水平。

这可能是由音量调节装置故障、线路连接不良等原因引起。

对策是检查音量调节装置的工作情况，如有故障进行修复或更换。

检查线路连接是否正常，如有问题及时排除。

调频发射机在使用过程中可能会遇到多种问题，但只要排查原因并采取对策，通常可
以解决这些问题。

定期的维护和检查也是确保调频发射机正常运行的重要手段。

调频广播发射机的故障诊断与维修技术调频广播发射机是广播电台传输信号的核心设备。

但是，随着设备的使用寿命延长和维护保养不到位，故障现象逐渐增多，给广播电台的正常运行带来了困扰。

因此，我们需要了解调频广播发射机的故障诊断与维修技术，以便及时排除故障，保证广播电台的正常运行。

一、故障诊断技术1. 观察法故障诊断中最常见的方法之一是通过观察故障现象，分析可能的原因。

例如，当发射机无法启动时，我们需要检查发射机的供电电源是否接通，设备是否受潮或遭受损坏等情况。

此外，还需要检查发射机的控制线路、天线系统以及其他相关设备。

2. 测试仪器使用适当的测试仪器对故障进行定位也是常用的方法。

例如，使用频率计测试频率稳定性，使用功率计测试输出功率，使用示波器测试信号的波形等。

通过测试仪器的数据，我们可以较为准确地确定故障的位置和原因。

3. 故障排除法对于一些常见的故障，我们可以使用故障排除法来进行定位。

例如，当发射机的输出功率不稳定时，我们可以逐步将其他设备与发射机进行隔离，以确定是发射机本身的问题还是与其他设备的连接问题。

通过逐步排除，可以准确确定故障的位置。

二、故障维修技术1. 设备维护保养定期的设备维护保养是避免故障的重要措施。

包括定期清洁设备、检查设备线路的松动情况、及时更换老化的零部件等。

此外，注意设备的温度、湿度等环境因素，保证设备处于正常工作状态。

2. 零部件更换当设备出现故障时，可能需要更换一些零部件。

对于常见的故障，有一些备用零部件可以预先准备，以便及时更换。

如果所需零部件有特殊规格，可以联系设备供应商或有相关经验的维修人员，确保更换零部件的正确性。

3. 专业维修人员对于一些复杂的故障，需要寻求专业维修人员的帮助。

他们具备丰富的维修经验和专业知识，在诊断和修复设备故障方面能够提供更有效的帮助。

同时，与供应商建立良好的合作关系，可以获得及时的技术支持和维修服务。

总结起来，调频广播发射机的故障诊断与维修技术对于保障广播电台的正常运行至关重要。

接收机上干扰大，图像不清。

分析：本故障是在倒换激励器的例行检修中发现的，当时发射机的面板指示都正常。

怀疑是同频干扰，关掉发射机接收又无任何信号，可以排除同频干扰的可能。

倒换另一个激励器一切正常，说明是激励器故障。

检修流程：拆下故障激励器，用频谱仪对各个小盒进行增益测试。

发现伴音调制小盒输出的增益过大。

将频谱仪接到激励器输出口时，可以看到图像和伴音比发生了改变。

达到了5：5左右，正常的输出比应该在10：1左右。

从以上可以看到图像淡薄，是图像和伴音相互干扰所致。

故障排除：调节伴音调制小盒内的增益输出电位器，降低伴音的输出增益，使图像伴音比达到10：1。

调好后上机实验一切正常。

</P><P>2.2线路板腐蚀造成的故障现象</P><P>在日常维护中，清尘以成为了全固态电视发射机的主要工作。

在本机的清尘的维护后，有两个功放模块显示电压不正常，经测量无电压。

分析:本机已经使用了10多年了，线路可能存在老化和腐蚀的情况。

各关键点的线路和焊点可能开焊。

故障排除：本机电源与功放一体，三相航空插头有虚接的现象，经过仔细检查和反复紧固有一个功放模块恢复正常工作。

另一个功放模块故障依旧。

拆开功放模块，测量静态电压为零。

根据电路实物简单画图分析可见，电源板上电源输出正极至R21和R22连接端为电压取样。

输出正极至R36右端为保护取样，两条连线非常重要，如果同时断将输出70V左右的电压，烧坏场效应管，经观察由于线路老化严重。

线路腐蚀的厉害，经测量虽没有断线，但仍然用短路线连接起来。

随后对各可疑的焊点进行逐一的补焊后，电压恢复正常，经上机实验，近半年来并没有发生故障。

</P><P>3经验总结</P><P>电视发射机的工作稳定、可靠、可实现不间断播出。

其维护量比电子管发射机大大减少，日常维护主要集中在清尘散热上了。

经过多年的工作现在发射机已经出现了老化的现象。

浅谈全固态发射机的故障检修随着科学技术的快速发展，各种产品不断的更新换代，尤其是高科技电子产品，发射机也早已完成了从电子管发射机到全固态发射机的升级，继续寻求突破，不断趋于数字化和智能化。

全固态发射机具有先进的技术、相对稳定的性能和较高的效率的特点，这也是很多电视台选择其的原因。

但全固态发射机也会出现一些不可避免的故障，文章就主要对全固态电视发射机的故障情况及检修措施进行深入的了解分析，从而促进全固态发射机的正常运行及进一步的更好发展，推动我国科学技术的不断进步。

标签：全固态发射机；故障；检修；功放模块；伴音功率1 全固态发射机故障分析全固态发射机主要由激励器、定向耦合器、切换器、功放模块、合成器、滤波器、冷却装置等部分组成，当一个部分出现故障时，其他部分正常运作都会受到影响。

下面主要就全固态发射机常见故障及其原因进行分析。

1.1 电阻功率增大、全固态发射机输出功率达不到要求全固态发射机为了保证达到一定输出功率，一般安装多个功放模块，运用合成其功率的方法，然而安装多个功放模块，其内部的功放管就特别容易出现问题，一旦有功放管出现问题，功放模块整体就无法正常运行，这样会导致全固态发射机的电阻功率增大、全固态发射机的输出功率也达不到要求，全固态发射机的正常运行便会受到影响。

1.2 内部过热导致停机一般机器使用时间过长就会发热影响其正常运行，所以机器内部都会安装散热器等系统，全固态发射机内部零件较多且位置较紧凑，尤其是散热风机又小有多，分布位置也较复杂，当全固态发射机工作时间过长，散热风机可能由于承载不了过大的工作量而停止运行，从而导致全固态发射机过热，突然停机。

1.3 无伴音或者无视频输出全固态发射机的伴音功率的输出一般是由耦合发射机射频来进行，然后再由谐振电路进行选取最后获得。

全固态发射机都有一定功率的伴音中频，而当伴音中频运作过程中出现问题时，全固态发射机虽然也会有伴音功率输出，但是这种情况下谐振电路却不能获得该伴音功率，所以全固态发射机没有伴音功率的指示，并且出了问题的伴音中频，其频率与正常频率会有一定的偏差，最后导致电视机不能读出全固态发射机输出的音频信号，即无伴音输出。
