给水泵跳闸事故预想

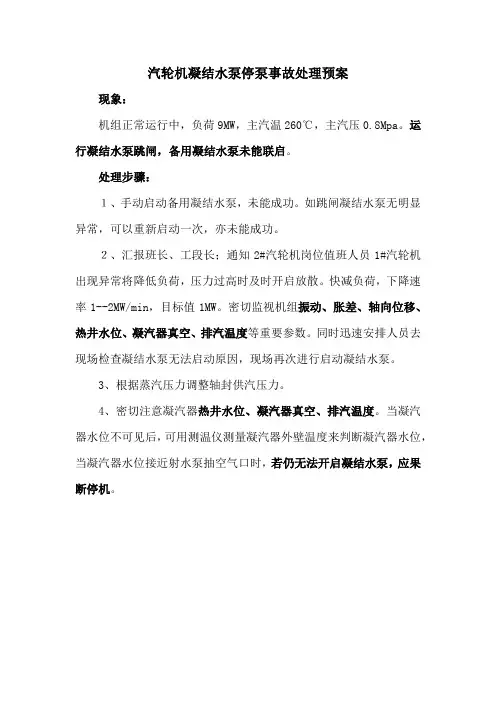

汽轮机凝结水泵停泵事故处理预案
现象：
机组正常运行中，负荷9MW，主汽温260℃，主汽压0.8Mpa。

运行凝结水泵跳闸，备用凝结水泵未能联启。

处理步骤：
１、手动启动备用凝结水泵，未能成功。

如跳闸凝结水泵无明显异常，可以重新启动一次，亦未能成功。

２、汇报班长、工段长；通知2#汽轮机岗位值班人员1#汽轮机出现异常将降低负荷，压力过高时及时开启放散。

快减负荷，下降速率1--2MW/min，目标值1MW。

密切监视机组振动、胀差、轴向位移、热井水位、凝汽器真空、排汽温度等重要参数。

同时迅速安排人员去现场检查凝结水泵无法启动原因，现场再次进行启动凝结水泵。

3、根据蒸汽压力调整轴封供汽压力。

4、密切注意凝汽器热井水位、凝汽器真空、排汽温度。

当凝汽器水位不可见后，可用测温仪测量凝汽器外壁温度来判断凝汽器水位，当凝汽器水位接近射水泵抽空气口时，若仍无法开启凝结水泵，应果断停机。

第10卷(2008年第7期)电力安全技术2007-03-20，某电厂在2号机定期切换给水泵时，由于B 给水泵出口逆止门卡涩，当班值班员未及时发现给水倒流，造成B 给水泵液力偶合器过负荷运行，工作冷油器因进口油温高而跳闸，液力偶合器被熔塞熔化，同时A 前置泵入口滤网堵塞造成锅炉水位无法维持，导致机组被迫停运。

1事故经过14:43:00，2号机带90MW 负荷运行，A 给水泵备用，B 给水泵运行，电流204A ，给水泵流量301t/h ，给水泵出口压力11.3MPa ，机组运行正常。

运行当班人员按制度持给水泵切换票进行2号机定期切换给水泵工作。

14:44:00，主控启动2号机A 给水泵运行，逐渐提高A 给水泵转速，电流、出口压力、转速各参数显示正常，就地检查2号机A 给水泵声音、振动和前置泵入口滤网差压(0.03MPa)等参数，均正常。

14:47:55，2号机A 给水泵勺管缓慢开至44.6%，转速3058r /min ，出口压力9.7MPa 。

14:48:03，打开2号机B 给水泵再循环电动门。

14:48:43，2号机A 给水泵勺管开到53％，出口压力11.2MPa 。

郑金华（连州发电厂，广东连州513400）一起因给水泵切换造成机组停运事故的原因分析14:48:45，2号机B 给水泵勺管控制由自动切换为手动，B 给水泵流量268.9t /h 。

14:48:56，关闭2号机A 给水泵再循环一、二次电动门。

14:49:13，2号机A 给水泵勺管开至53％时，电流181.7A ，转速3485r /min ，出口压力11MPa ，流量223t/h ；而B 泵勺管开51.4％，电流178.2A ，流量为222t/h ，锅炉给水流量正常，此时两台给水泵同时向锅炉供水。

14:49:19，2号机A 给水泵勺管升至56.1％。

14:49:21，2号机B 给水泵勺管降至48.2％。

14:49:25，A 给水泵流量升至282.6t/h ，B 给水泵流量降至130.7t/h 。

门不联 关 ， 磨 内存 粉 继续 吹 至炉 内燃 烧 ， 且机组 Ｒ Ｂ
第 １期

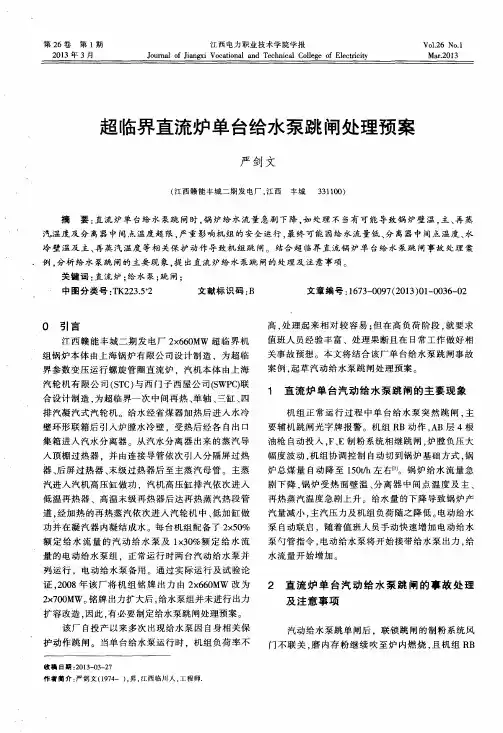

严 剑文 ： 超 临 界 直 流炉 单 台给 水 泵 跳 闸 处 理 预 案
３ ７
保 护使 Ａ Ｂ层油 枪 自动 投入 ， 炉 内燃 烧 短 时加 强 了 。 以上原 因导 致给 水泵 跳 闸初期 给水 流量 降低 速 度远 大 于炉 内燃 烧减 弱速 度 ：汽动 给水 泵跳 闸后 给水 流
２ 直 流 炉 单 台 汽 动 给 水 泵 跳 闸 的 事 故 处 理 及 注 意 事 项
汽 动给水 泵跳单 闸后 。联锁 跳 闸的制 粉系统 风
该 厂 自投 产 以来多 次出现 给水泵 因 自身相 关保 护 动作跳 闸 。 当单 台给水 泵运行 时 ，机组 负荷 率不
收 稿 日期 ： ２ ０ １ ３ — ０ ３ — ２ ７ 作者简介 ： 严剑文（ １ ９ ７ ４ 一 ） ， 男， 江 西 临川 人 ， 工 程 师
１ 直 流 炉 单 台 汽动 给 水 泵 跳 闸的 主 要 现 象
机 组 正 常运 行 过程 中单 台给水 泵 突 然跳 闸 ． 主 要 辅 机跳 闸光 字牌报 警 。机组 Ｒ Ｂ动作 ， Ａ Ｂ层 ４根 油枪 自动投 入 ， Ｆ 、 Ｅ制 粉 系统相 继跳 闸 ， 炉 膛负 压大 幅度 波动 ， 机 组协 调控制 自动切 到锅 炉基 础方式 ， 锅 炉总 煤量 自动 降至 １ ５ ０ ｔ ／ ｈ左 右［ １ ］ 。锅 炉 给水 流量 急 剧下 降 ， 锅 炉受 热 面壁 温 、 分 离器 中间 点温 度及 主 、 再热 蒸汽 温度急 剧上升 。给水 量 的下降 导致锅 炉 产 汽量 减小 ， 主汽压 力及 机组 负荷 随之 降低 。 电动给水 泵 自动联启 ，随着值班 人员 手动快 速增 加 电动给 水 泵勺 管指令 ， 电动给水 泵将开 始接 带给水 泵 出力 ， 给 水流 量开始 增加 。

300MW 机组汽泵小机跳闸原因分析及处理摘要：汽动给水泵在火力发电热力系统中具有举足轻重的地位，它的正常与否，直接决定了火力发电机组整体的健康运行水平。

本文就汽泵小机一些不常见的跳闸原因如转速偏差值大、喷油飞锤误动、温度测点接线接反等进行分析、讨论，由表及里，摊出现象，捋出本质，给出处理对策及防范措施。

可借鉴于同类机组，用作参考预见，以维护运行。

关键词：汽泵小机；跳闸；转速偏差值；飞锤误动；测点接线；对策前沿重庆中机龙桥热电有限公司300MW供热式抽凝机组，给水系统配置两台50%BMCR容量的汽动给水泵及一台30%BMCR容量的电动调速给水泵，汽动给水泵型号：FK5F32M；小汽机型号：G6.6-0.8-2，单缸、单流、冲动式、纯凝汽汽轮机，东汽出品。

运行中当一些常规参数超限条件满足时，保护动作跳闸，如超速、润滑油压低、排汽真空低、轴瓦温度高、轴振、轴位移大等。

本文就常规跳闸条件里所不具有的，转速偏差值大、喷油飞锤误动、温度测点接线接反，三项现实事例原因进行分析，按照时间线索，务求明晣条理，分呈脉络，清醒意识，防患未然，未雨绸缪，举重若轻而具参考意义。

1.汽泵小机转速偏差值大跳闸1.事件经过2014年09月03日中班，18：21：37`负荷212MW，锅炉MFT，床温低于650℃且未投油首出；主机以20MW/min速率降负荷，18：22：13 `A汽泵3762.25r/min，开始降转速，18：23：58` 至2847.68r/min，关闭出口门，旋转备用。

此时B汽泵单独运行，电动给水泵检修无备用。

18：27：36` 负荷120MW，B小机入口压力低跳闸，MEHB排汽温度高首出、排汽温度高停机，而此时排汽温度53.8℃，系误发。

立即开启A汽泵出口门，并升速带负荷，但已来不及，18：27：42`给水泵均停主汽流量大于30%首出，锅炉BT。

18：31：52`汽包水位高BT，机组跳闸。

在此后恢复过程中，B小机冲转后旋转备用，出口门关闭。
