关于给水泵运行中跳闸处理技术措施

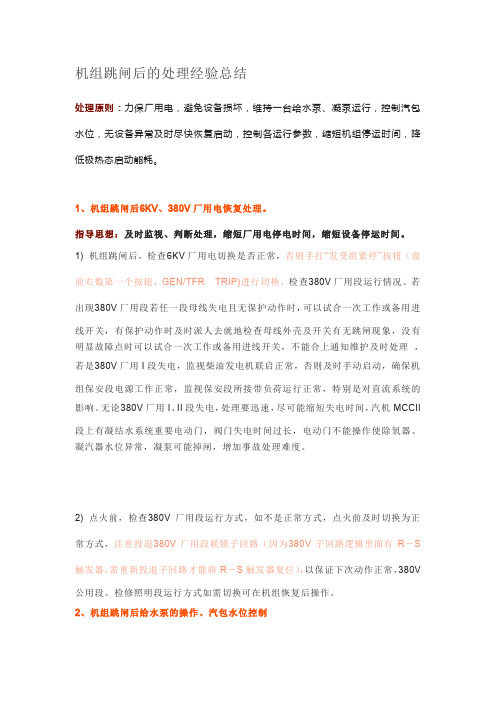

机组跳闸后的处理经验总结处理原则：力保厂用电，避免设备损坏，维持一台给水泵、凝泵运行，控制汽包水位，无设备异常及时尽快恢复启动，控制各运行参数，缩短机组停运时间，降低极热态启动能耗。

1、机组跳闸后6KV、380V厂用电恢复处理。

指导思想：及时监视、判断处理，缩短厂用电停电时间，缩短设备停运时间。

1) 机组跳闸后，检查6KV厂用电切换是否正常，否则手打“发变组紧停”按钮（盘前右数第一个按钮，GEN/TFR TRIP)进行切换，检查380V厂用段运行情况。

若出现380V厂用段若任一段母线失电且无保护动作时，可以试合一次工作或备用进线开关，有保护动作时及时派人去就地检查母线外壳及开关有无跳闸现象，没有明显故障点时可以试合一次工作或备用进线开关，不能合上通知维护及时处理，若是380V厂用I段失电，监视柴油发电机联启正常，否则及时手动启动，确保机组保安段电源工作正常，监视保安段所接带负荷运行正常，特别是对直流系统的影响。

无论380V厂用I、II段失电，处理要迅速，尽可能缩短失电时间，汽机MCCII 段上有凝结水系统重要电动门，阀门失电时间过长，电动门不能操作使除氧器、凝汽器水位异常，凝泵可能掉闸，增加事故处理难度。

2) 点火前，检查380V厂用段运行方式，如不是正常方式，点火前及时切换为正常方式，注意投退380V厂用段联锁子回路（因为380V子回路逻辑里面有R－S 触发器，需重新投退子回路才能将R－S触发器复位），以保证下次动作正常，380V 公用段、检修照明段运行方式如需切换可在机组恢复后操作。

2、机组跳闸后给水泵的操作、汽包水位控制指导思想：尽可能保住一台给水泵运行，汽包水位维持0水位低一些，防止调整不及时，汽包水位高II值+254mm发出，给水泵跳闸。

1) 给水泵跳闸主要原因是汽包水位高、小流量、出工作区。

2) 机组跳闸后，首先要防止锅炉上水量大造成汽包水位高跳给水泵。

机组低负荷时容易出现此情况，多台机组跳闸后，汽泵没有全部跳闸而电泵会联启，两台给水泵运行必要时尽快停运一台或关闭一台给水泵出口电动门，监视给水泵出口压力与汽包压力差值，控制汽包水位时，启调阀、电泵勺管（汽泵转速）解为手动调节，手动全开给水泵最小流量调门，尽可能保住给水泵运行。

一、预案概述为保障机组安全稳定运行，防止因给水泵跳闸造成的事故扩大，特制定本预案。

本预案适用于我单位给水泵跳闸事故的处理。

二、事故前运行方式1. 机组负荷稳定，运行参数在正常范围内。

2. 给水泵运行正常，备用泵处于热备用状态。

3. 各相关设备、系统运行正常，无异常情况。

三、事故现象1. 给水泵自动跳闸，显示跳闸信号。

2. 跳闸给水泵电流、流量指示为零。

3. 备用给水泵自动启动，若启动失败，则手动启动。

4. 机组负荷下降，汽包水位下降。

四、事故处理原则1. 确保人员安全，立即启动应急预案。

2. 快速响应，及时采取措施，防止事故扩大。

3. 优先保证机组安全稳定运行，尽量减少损失。

4. 加强与相关部门的沟通协调，确保事故处理有序进行。

五、事故处理步骤1. 立即通知：值班人员发现给水泵跳闸后，立即通知机组长、值长及相关部门。

2. 手动启动备用泵：若备用泵自动启动失败，应立即手动启动备用泵。

3. 调整运行参数：根据给水泵跳闸情况，调整机组负荷、汽包水位等运行参数，确保机组安全稳定运行。

4. 检查设备：检查跳闸给水泵、备用泵及相关设备，找出事故原因。

5. 修复故障：针对事故原因，采取有效措施修复故障，确保设备恢复正常运行。

6. 恢复运行：故障修复后，恢复正常运行，并加强设备监控，防止类似事故再次发生。

六、事故处理措施1. 手动启动备用泵：立即手动启动备用给水泵，确保机组负荷稳定。

2. 调整运行参数：根据给水泵跳闸情况，调整机组负荷、汽包水位等运行参数，确保机组安全稳定运行。

3. 加强设备监控：加强跳闸给水泵、备用泵及相关设备的监控，及时发现并处理异常情况。

4. 加强人员培训：定期对相关人员开展设备操作、事故处理等方面的培训，提高应对事故的能力。

5. 完善应急预案：根据实际情况，不断完善应急预案，确保事故处理有序进行。

七、总结给水泵跳闸事故预案的制定，旨在提高我单位应对此类事故的能力，确保机组安全稳定运行。

各单位应认真贯彻执行本预案，确保事故处理及时、有效。

单台汽动给水泵跳闸处理措施我厂机组和给水泵运行情况,机组已投入AGC，但RB还未投入，电泵又不能作为备用。

如正常运行中发生给水泵跳闸，就没有备用给水泵。

因此发生给水泵跳闸时作如下检查处理;一.跳闸后现象：1、“汽泵跳闸，汽泵跳闸首出”报警。

2、给水量迅速下降，机组负荷下降，汽温上升较快。

3、另一台给水自动方式时会自动加到最大，（可能切为CCS或者TF）。

4、除氧器水位异常升高。

且凝结水上水调门自动关小，变频自动降低。

5、各受热面壁温、主蒸汽温度升高，主汽压力下降。

二. 目前RB没有投入时,不做RB自动考虑，一旦一台汽泵跳闸应按如下步骤处理（机组负荷大于400 MW时）：1、给水及汽温控制：1）汽泵跳闸，快加运行汽泵出力，调节给水至1000- 1200T/H以内，密切监视分离器出口温度（控制在 345-375℃）及一级减温器入口温度。

注意防止汽温及受热面超温。

2）解除机组 AGC，切至AF方式，手动调整汽机调门，密切监视分离器出口温度及各受热面温度，控制机组负荷在 330MW-350MW 左右稳定。

3）机组负荷在 350MW 左右发生汽泵跳闸，应快速加运行汽泵出力，防止省煤器入口流量低保护动作 MFT。

2、燃烧调整：1）立即打掉第五、四套制粉系统（首选E、 D 磨）并关闭出口 PC粉管闸板门，维持三台制粉系统运行，降低一次风压，控制燃料与给水流量对应，视燃烧、锅炉负压投入C层或A层微油油枪稳燃。

防止汽温及受热面超温。

2）减少各磨给煤量，控制料位适中，防止堵磨。

3）严密监视锅炉燃烧工况，注意调整炉膛负压及风量，自动失灵时，手动干预。

3、其他操作：1）密切监视除氧器、凝汽器和汽水分离器出口温度、水位变化，作出相应的调整。

2）当机组趋于稳定时，达到一个新的平衡点后，将机组全面进行检查，投入机组TF方式控制，根据稳定情况投如协调控制模式。

3）分析事故原因，消除跳闸原因后，可以按照正常步骤冲转小机，并入系统运行，机组加负荷。

安全技术/机械安全关于给水泵运行中跳闸处理的技术措施一正常运行中加强对给水泵检查维护工作,使备用给水泵处于良好的备用状态.(备用泵联锁投入,辅助油泵运行,油压,油温正常冷却水投入)二运行中给水泵跳闸(一台运行,一台备用)2.1 运行中给水泵跳闸备用泵联动后,迅速按要求增加给水泵液偶勺管开度,提高给水泵转速使之与跳闸泵前的转速想接近,同时锅炉快速减弱燃烧(减煤,投油,调整负压,一次风压),密切监视汽包水位的变化,机侧根据压力减负荷.如发现水位急剧下降,调整无效,锅炉应立即手动MFT,同时汽机打闸.2.2 运行中给水泵跳闸备用泵没有联动,立即手动强合一次备用泵,强合成功按2.1条执行;若强合不成功且原运行泵跳闸前无明显异常现象,可强合一次跳闸泵,强合成功按2.1条执行,强合不成功锅炉应立即手动MFT,同时汽机打闸.三运行中给水泵跳闸(一台运行,另一台检修)1 运行中给水泵跳闸,给水泵跳闸强无明显异常现象,可强合一次跳闸泵,强合成功按2.1条执行,强合不成功锅炉应立即手动MFT,同时汽机打闸.四汽包水位低锅炉MFT后的操作1.锅炉MFT停炉后的操作按锅炉运行规程执行.汽包水位计不见水时严禁锅炉上水.2.启动润滑油泵,顶轴油泵,汽机立即打闸.3.电气倒厂用,解列发电机.4.关闭汽机电动主汽门前,后疏水,高,低旁前疏水,关闭锅炉所有排污及疏水门.5.汽机打闸后,检查抽汽逆止门,高低旁处于关闭状态,真空维持在-30Kpa左右,注意胀差,缸温的变化随时调整.6.停止引,送风机的运行,关闭烟道烟气挡板.7.中辅联箱供汽切为邻机供给,热网首站切邻机.8.停炉后密切监视汽包壁温差的变化.9.给水泵故障消除后,待汽包上下壁温差与给水温度相适应时,汇报有关生产领导决定锅炉是否上水.10.事故处理过程中严禁解除汽包水位保护.11.其他操作按照各专业运行规程规定进行.。

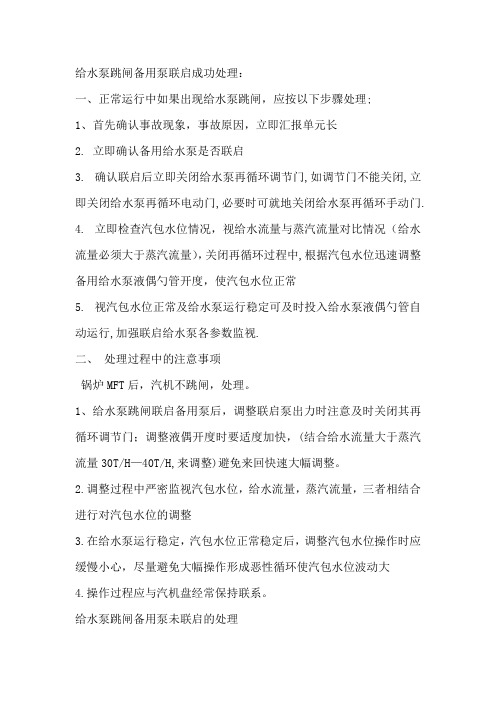

给水泵跳闸备用泵联启成功处理：一、正常运行中如果出现给水泵跳闸，应按以下步骤处理;1、首先确认事故现象，事故原因，立即汇报单元长2. 立即确认备用给水泵是否联启3. 确认联启后立即关闭给水泵再循环调节门,如调节门不能关闭,立即关闭给水泵再循环电动门,必要时可就地关闭给水泵再循环手动门.4. 立即检查汽包水位情况，视给水流量与蒸汽流量对比情况（给水流量必须大于蒸汽流量），关闭再循环过程中,根据汽包水位迅速调整备用给水泵液偶勺管开度，使汽包水位正常5. 视汽包水位正常及给水泵运行稳定可及时投入给水泵液偶勺管自动运行,加强联启给水泵各参数监视.二、处理过程中的注意事项锅炉MFT后，汽机不跳闸，处理。

1、给水泵跳闸联启备用泵后，调整联启泵出力时注意及时关闭其再循环调节门；调整液偶开度时要适度加快，(结合给水流量大于蒸汽流量30T/H—40T/H,来调整)避免来回快速大幅调整。

2.调整过程中严密监视汽包水位，给水流量，蒸汽流量，三者相结合进行对汽包水位的调整3.在给水泵运行稳定，汽包水位正常稳定后，调整汽包水位操作时应缓慢小心，尽量避免大幅操作形成恶性循环使汽包水位波动大4.操作过程应与汽机盘经常保持联系。

给水泵跳闸备用泵未联启的处理1、正常运行中一台给水泵跳闸，备用泵未成功联启，确认备用泵无故障，可以手启一次备用泵，启动时为了节省时间可直接投入联锁在出口门打开的情况下启动。

2、若手启成功，则按照第一种备用泵联启成功情况进行调整，调整过程中应监视好高加水位变化，防止高加解列，造成机组负荷波动。

3、若运行泵跳闸，无备用泵或者备用泵处于检修状态，此时锅炉侧RB会动作，此时应检查运行泵出力自动加大情况，监视好运行泵电流，防止出力过大使运行泵过电流跳闸，若RB无法维持汽包水位，切换为手动，快速降低机组负荷，同时停运磨机运行，操作过程中应防止汽包水位大幅度波动，造成锅炉MFT动作。

4、处理过程中监视好锅炉炉膛负压变化，防止负压过大导致锅炉MFT，处理过程中必须调整主汽流量与给水流量相匹配，稳定参数。

一、事故前运行方式1. 机组协调方式运行，负荷正常。

2. 锅炉给水泵A、B、C正常运行，其中A泵为主泵，B泵为备用泵，C泵处于热备用状态。

3. 各辅机运行正常，系统无异常。

二、事故现象1. 锅炉给水泵A、B、C中任意一台跳闸。

2. 锅炉水位异常波动。

3. 相关保护装置动作。

三、事故处理原则1. 迅速启动备用给水泵，保证锅炉给水供应。

2. 严密监视锅炉水位，防止锅炉满水或缺水。

3. 采取措施，防止事故扩大。

四、事故处理步骤1. 发现锅炉给水泵跳闸后，立即汇报值长、调度及相关部门。

2. 值长根据情况启动备用给水泵，并通知相关人员进行处理。

3. 锅炉巡检人员密切监视锅炉水位，确保锅炉水位在正常范围内。

4. 炉辅机长安排人员调整燃烧、送风等参数，保证锅炉燃烧稳定。

5. 机副机长负责机侧相关操作与监视，确保机组安全稳定运行。

6. 电气人员检查跳闸原因，排除故障，恢复给水泵运行。

五、备用给水泵启动步骤1. 检查备用给水泵状态，确保备用给水泵可以正常运行。

2. 启动备用给水泵，观察给水压力、流量等参数，确保满足锅炉给水要求。

3. 调整备用给水泵转速，保证锅炉给水流量稳定。

六、事故恢复步骤1. 电气人员检查故障原因，排除故障，恢复给水泵运行。

2. 锅炉巡检人员检查锅炉水位，确保锅炉水位恢复正常。

3. 炉辅机长调整燃烧、送风等参数，保证锅炉燃烧稳定。

4. 值长汇报事故处理情况，根据调度要求进行后续工作。

七、事故总结1. 对事故原因进行分析，制定整改措施，防止类似事故再次发生。

2. 对参与事故处理人员进行总结，提高事故处理能力。

3. 对事故处理过程中的不足进行总结，不断改进和完善事故预案。

八、附件1. 锅炉给水泵跳闸事故应急预案流程图。

2. 锅炉给水泵跳闸事故应急预案相关设备清单。

3. 锅炉给水泵跳闸事故应急预案相关操作步骤。

大唐国际红河发电公司发电部处理预案 [2006] 号主题：防止一台汽动给水泵跳闸电泵不能及时启动的处理预案。

执行单位：发电部管理人员及各运行值编写：孙应波批准：预案内容：针对2006年6月17日#1机#2小机在切换油系统滤网时跳闸，给水投入自动，电泵投“备用”，电泵未联动，#1小机转速升至5500r/min 时跳闸，电泵手动启动不及时，锅炉MFT动作，组负荷300MW，负荷最低减到50MW，针对处理情况，发电部及时的进行了总结，制订如下处理预案：1、在机组高负荷情况下，两台汽动给水泵运行，电泵投“备用”，突然一台汽泵跳闸，立即解除给水自动，控制运行汽泵的转速在5400r/min以下，电泵在“备用”位手动启动电泵运行，防止运行汽泵超速跳闸。

2、目前，电泵投“备用”，一台汽泵非保护跳闸时，电泵存在不能联锁启动的缺陷，手动启动电泵时，因电泵投“备用”，出口电动门开、勺管跟踪小机阀位，满足在“备用”的启动允许条件，直接启动即可。

（如解除电泵“备用”，因电泵出口电动门开、勺管位置＞3%，不满足启动允许条件，电泵启动不了）。

即电泵投“备用”时，需手动启动时，不能解除电泵“备用”。

3、在对小机进行有可能造成小机跳闸的操作（如油系统滤网和冷油器切换等）前，应检查电泵各部正常，满足启动允许条件，做好启动电泵的准备。

4、确认电泵各部正常，满足启动允许条件，做好启动电泵的准备，解除给水自动，再进行有可能造成小机跳闸的操作（如油系统滤网和冷油器切换等）。

5、如操作可能造成小机跳闸的危险性较大时，启动电泵运行把需操作汽泵的负荷转移给电泵，汽泵空负荷运行再进行操作。

6、交接班、班中机组长检查投“备用”电泵各部正常，满足启动允许条件，保证电泵随时可以启动，发现缺陷及时联系处理。

发电部2006年6月17日。

一、编制目的为保障给水泵在运行过程中出现跳闸事故时，能够迅速、有效地采取应急措施，降低事故损失，保障生产安全和人员生命安全，特制定本预案。

二、适用范围本预案适用于公司所有给水泵在运行过程中出现的跳闸事故。

三、事故定义给水泵跳闸事故是指给水泵在运行过程中，由于设备故障、操作失误、外部因素等原因导致水泵突然停止运行，造成供水中断的情况。

四、应急预案组织机构及职责1. 应急指挥部- 指挥长：公司总经理- 副指挥长：生产副总经理、安全副总经理- 成员：各部门负责人、技术专家、安全员等2. 现场指挥组- 组长：生产副总经理- 副组长：生产部门负责人- 成员：技术专家、安全员、维修人员等3. 应急救援组- 组长：安全副总经理- 副组长：安全部门负责人- 成员：安全员、消防员、医护人员等4. 信息联络组- 组长：办公室负责人- 成员：办公室人员、通讯联络人员等五、应急响应程序1. 事故报告- 发现给水泵跳闸事故时，现场人员应立即向应急指挥部报告，并详细说明事故发生的时间、地点、原因及影响范围。

2. 启动应急预案- 应急指挥部接到事故报告后，应立即启动本预案，组织相关人员开展应急救援工作。

3. 现场处置- 现场指挥组负责组织现场救援工作，包括：a. 评估事故原因，制定抢修方案；b. 指导现场人员进行应急处置，确保安全；c. 组织维修人员进行设备抢修，尽快恢复供水；d. 监测事故现场，防止次生灾害发生。

4. 信息发布- 信息联络组负责向公司内部及相关部门发布事故信息，确保信息畅通。

5. 应急结束- 事故得到有效控制，设备恢复正常运行后，应急指挥部宣布应急结束。

六、应急处置措施1. 现场处置- 确保现场安全，避免人员伤亡；- 立即切断事故设备电源，防止事故扩大；- 检查事故原因，采取相应措施进行抢修；- 恢复供水前，对系统进行安全检查，确保无安全隐患。

2. 人员疏散- 如事故造成人员被困或受伤，立即组织人员疏散，并拨打急救电话。

一、目的为确保锅炉给水泵跳闸事故能够得到及时、有效的处理，最大限度地减少事故对生产的影响，保障人身和设备安全，特制定本预案。

二、适用范围本预案适用于公司锅炉给水泵跳闸事故的应急处理。

三、事故分类1. 单台给水泵跳闸事故；2. 多台给水泵跳闸事故；3. 给水泵连锁跳闸事故。

四、事故处理原则1. 安全第一、预防为主；2. 快速反应、协同作战；3. 保障人身安全，减少设备损失；4. 遵循事故处理程序，确保操作规范。

五、组织机构及职责1. 成立事故应急处理领导小组，负责事故的统一指挥和协调；2. 成立事故应急处理小组，负责现场应急处置；3. 各部门职责如下：（1）生产部门：负责现场应急处置、设备抢修、生产调度；（2）安全部门：负责现场安全监督、人员疏散、事故调查；（3）设备管理部门：负责设备抢修、备品备件供应；（4）人力资源部门：负责人员调配、培训；（5）其他相关部门：根据事故情况，协助做好应急处置工作。

六、事故处理流程1. 事故发生时，现场人员应立即报告事故应急处理领导小组；2. 事故应急处理领导小组接到报告后，立即启动应急预案，组织人员赶赴现场；3. 事故应急处理小组到达现场后，根据事故情况，采取以下措施：（1）立即停止相关设备运行，切断事故源；（2）组织人员疏散，确保人员安全；（3）启动备用给水泵，确保锅炉运行；（4）检查事故原因，采取针对性措施；（5）恢复设备运行，恢复正常生产；4. 事故处理结束后，事故应急处理领导小组组织人员对事故原因进行调查分析，总结经验教训，完善应急预案。

七、事故处理措施1. 单台给水泵跳闸事故：（1）启动备用给水泵，确保锅炉运行；（2）检查跳闸原因，排除故障；（3）恢复正常生产。

2. 多台给水泵跳闸事故：（1）启动备用给水泵，确保锅炉运行；（2）检查故障原因，采取针对性措施；（3）恢复正常生产。

3. 给水泵连锁跳闸事故：（1）启动备用给水泵，确保锅炉运行；（2）检查故障原因，排除连锁跳闸；（3）恢复正常生产。

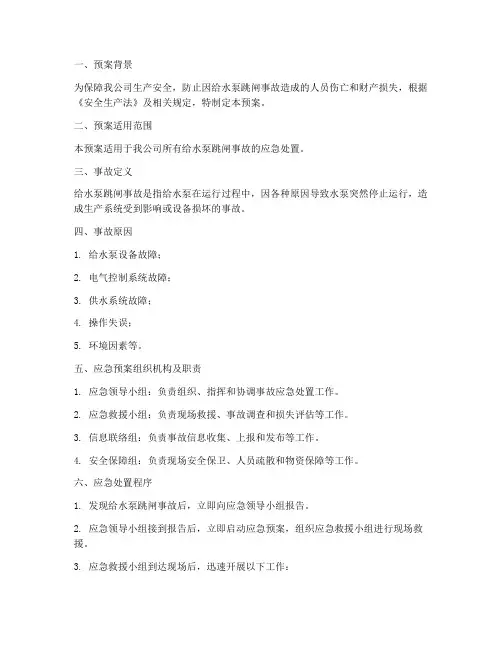

一、预案背景为保障我公司生产安全，防止因给水泵跳闸事故造成的人员伤亡和财产损失，根据《安全生产法》及相关规定，特制定本预案。

二、预案适用范围本预案适用于我公司所有给水泵跳闸事故的应急处置。

三、事故定义给水泵跳闸事故是指给水泵在运行过程中，因各种原因导致水泵突然停止运行，造成生产系统受到影响或设备损坏的事故。

四、事故原因1. 给水泵设备故障；2. 电气控制系统故障；3. 供水系统故障；4. 操作失误；5. 环境因素等。

五、应急预案组织机构及职责1. 应急领导小组：负责组织、指挥和协调事故应急处置工作。

2. 应急救援小组：负责现场救援、事故调查和损失评估等工作。

3. 信息联络组：负责事故信息收集、上报和发布等工作。

4. 安全保障组：负责现场安全保卫、人员疏散和物资保障等工作。

六、应急处置程序1. 发现给水泵跳闸事故后，立即向应急领导小组报告。

2. 应急领导小组接到报告后，立即启动应急预案，组织应急救援小组进行现场救援。

3. 应急救援小组到达现场后，迅速开展以下工作：（1）了解事故情况，确定事故原因；（2）根据事故原因，采取相应的应急措施，如切换备用泵、修复故障设备等；（3）确保现场安全，防止事故扩大；（4）对受影响的生产系统进行隔离，防止事故波及其他区域。

4. 在确保现场安全的前提下，进行事故调查和损失评估。

5. 向相关部门报告事故情况，并按照规定进行事故处理。

七、应急保障措施1. 加强给水泵设备的维护保养，确保设备正常运行；2. 定期检查电气控制系统，确保其可靠运行；3. 加强操作人员培训，提高操作技能和安全意识；4. 做好应急预案演练，提高应急处置能力。

八、预案的修订与废止1. 本预案自发布之日起实施。

2. 如遇法律法规、政策调整或实际情况发生变化，应急领导小组有权对本预案进行修订。

3. 本预案废止前，应按照相关规定进行公告。

九、附则1. 本预案的解释权归应急领导小组所有。

2. 本预案未尽事宜，按照国家有关法律法规执行。
