给水泵跳闸处理步骤

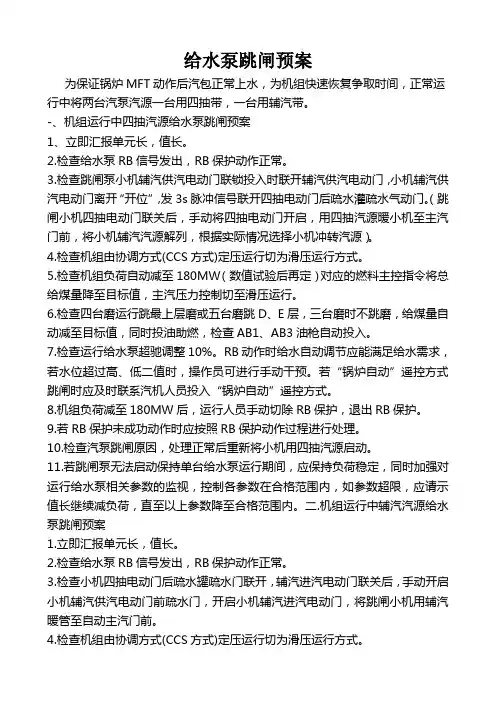

给水泵跳闸预案为保证锅炉MFT动作后汽包正常上水，为机组快速恢复争取时间，正常运行中将两台汽泵汽源一台用四抽带，一台用辅汽带。

-、机组运行中四抽汽源给水泵跳闸预案1、立即汇报单元长，值长。

2.检查给水泵RB信号发出，RB保护动作正常。

3.检查跳闸泵小机辅汽供汽电动门联锁投入时联开辅汽供汽电动门，小机辅汽供汽电动门离开“开位”，发3s脉冲信号联开四抽电动门后疏水灌疏水气动门。

（跳闸小机四抽电动门联关后，手动将四抽电动门开启，用四抽汽源暖小机至主汽门前，将小机辅汽汽源解列，根据实际情况选择小机冲转汽源）。

4.检查机组由协调方式(CCS方式)定压运行切为滑压运行方式。

5.检查机组负荷自动减至180MW（数值试验后再定）对应的燃料主控指令将总给煤量降至目标值，主汽压力控制切至滑压运行。

6.检查四台磨运行跳最上层磨或五台磨跳D、E层，三台磨时不跳磨，给煤量自动减至目标值，同时投油助燃，检查AB1、AB3油枪自动投入。

7.检查运行给水泵超驰调整10%。

RB动作时给水自动调节应能满足给水需求，若水位超过高、低二值时，操作员可进行手动干预。

若“锅炉自动”遥控方式跳闸时应及时联系汽机人员投入“锅炉自动”遥控方式。

8.机组负荷减至180MW后，运行人员手动切除RB保护，退出RB保护。

9.若RB保护未成功动作时应按照RB保护动作过程进行处理。

10.检查汽泵跳闸原因，处理正常后重新将小机用四抽汽源启动。

11.若跳闸泵无法启动保持单台给水泵运行期间，应保持负荷稳定，同时加强对运行给水泵相关参数的监视，控制各参数在合格范围内，如参数超限，应请示值长继续减负荷，直至以上参数降至合格范围内。

二.机组运行中辅汽汽源给水泵跳闸预案1.立即汇报单元长，值长。

2.检查给水泵RB信号发出，RB保护动作正常。

3.检查小机四抽电动门后疏水罐疏水门联开，辅汽进汽电动门联关后，手动开启小机辅汽供汽电动门前疏水门，开启小机辅汽进汽电动门，将跳闸小机用辅汽暖管至自动主汽门前。

一、总则1.1 编制目的为提高我厂应对循环水泵跳闸事故的应急处置能力，确保人员安全、设备完好、生产稳定，特制定本预案。

1.2 适用范围本预案适用于我厂所有循环水泵跳闸事故的应急处置。

1.3 工作原则（1）以人为本，确保人员安全；（2）快速响应，及时处置；（3）科学应对，减少损失；（4）信息畅通，协同作战。

二、事故分类及危害2.1 事故分类（1）循环水泵电气故障；（2）循环水泵机械故障；（3）循环水泵管道故障；（4）循环水泵系统故障。

2.2 事故危害（1）影响生产：循环水泵跳闸会导致生产设备停止运行，造成生产中断；（2）设备损坏：事故可能导致水泵、管道、阀门等设备损坏；（3）环境污染：事故可能引发泄漏、火灾等次生灾害，造成环境污染；（4）人员伤亡：事故可能造成人员伤亡。

三、应急组织及职责3.1 应急组织成立循环水泵跳闸事故应急指挥部，负责事故的应急处置工作。

3.2 应急职责（1）应急指挥部：负责事故的应急处置工作，协调各部门、各班组共同应对事故；（2）生产部门：负责事故发生后的生产调整，确保生产稳定；（3）设备部门：负责事故现场设备设施的抢修、维护；（4）安全部门：负责事故现场的安全监管，确保人员安全；（5）环保部门：负责事故现场的环境监测，防止环境污染。

四、应急处置程序4.1 事故报警（1）发现循环水泵跳闸事故时，立即向应急指挥部报告；（2）应急指挥部接到报告后，立即启动应急预案，组织开展应急处置工作。

4.2 初步判断（1）根据现场情况，初步判断事故原因；（2）通知相关部门进行现场勘查。

4.3 应急处置（1）现场救援：组织人员进行现场救援，确保人员安全；（2）设备抢修：组织设备抢修人员对故障设备进行抢修；（3）生产调整：通知生产部门调整生产计划，确保生产稳定；（4）安全监管：加强现场安全监管，防止事故扩大；（5）环保监测：对事故现场进行环境监测，防止环境污染。

4.4 事故处理（1）对事故原因进行彻底调查，查明责任；（2）对故障设备进行维修、更换；（3）对事故现场进行清理、恢复；（4）对事故责任人进行追责。

给水泵汽轮机油泵故障跳闸处理方法甘肃大唐国际连城发电有限责任公司3、4号机组自2005年投运以来，多次出现因给水泵汽轮机油泵故障而引起的给水泵汽轮机跳闸事件，严重影响了机组安全稳定运行。

经过对给水泵汽轮机油泵连锁及油泵性能的多次试验，我们查明了跳闸原因，并对给水泵汽轮机油系统进行了改进。

在给水泵汽轮机操作油及润滑油系统加装蓄能器作为辅助油源，用逆止阀隔断蓄能器与溢流阀之间油管路，在油泵故障时维持安全油压、润滑油压的连续性，保证了给水泵汽轮机不跳闸，从而稳定了机组的安全运行，成功解决了由于给水泵汽轮机油泵故障而引起跳闸的问题。

标签：小汽轮机油系统跳闸蓄能器前言连城发电公司3、4号机组为N300-16.7/537/537型、亚临界、一次中间再热、凝汽式汽轮机，额定蒸汽量为1024t/h。

机组给水系统配置了两台50 %负荷的给水泵汽轮机（以下简称小机）和一台50%负荷电动给水泵，小机为TGQ型6MW 汽轮机。

配备的小机油系统由两台交流油泵和一台直流油泵，同时配置油箱及排烟装置。

该油系统不参与小机配汽机构的调节装置，调节系统由主汽轮机抗燃油系统提供，控制系统由独立的MEH控制系统完成。

油箱交流油泵为型号：YB-E200/50-CC双联叶片泵。

直流润滑油泵是单叶片泵，型号为YB-E200，以便在故障状态下为小机提供紧急备用油源。

其中交流油泵高压油出口及低压油出口均配备溢流阀，调整后压力分别为2.5MPa和0.25MPa。

小机正常运行时，交流油泵供保安系统用油和润滑系统用油，油泵出口分操作油和润滑油。

操作油分为两路，一路直接供低压主汽门操作用，另一路经节流孔板后接入安全油压，供打闸电磁阀、低压主汽门卸荷阀，危急遮断器等用油。

一、现场实际情况及问题分析我公司3、4号机组自2005年投产以来，小机油泵在运行中出现下列异常情况，给我公司设备安全稳定运行带来了不良影响和很大的损失。

2007年4月小机主油泵在运行期间轴承碎裂卡死，备用油泵未联启导致汽泵跳闸，锅炉汽包水位波动无法控制，造成主机非停。

一、预案概述为保障机组安全稳定运行，防止因给水泵跳闸造成的事故扩大，特制定本预案。

本预案适用于我单位给水泵跳闸事故的处理。

二、事故前运行方式1. 机组负荷稳定，运行参数在正常范围内。

2. 给水泵运行正常，备用泵处于热备用状态。

3. 各相关设备、系统运行正常，无异常情况。

三、事故现象1. 给水泵自动跳闸，显示跳闸信号。

2. 跳闸给水泵电流、流量指示为零。

3. 备用给水泵自动启动，若启动失败，则手动启动。

4. 机组负荷下降，汽包水位下降。

四、事故处理原则1. 确保人员安全，立即启动应急预案。

2. 快速响应，及时采取措施，防止事故扩大。

3. 优先保证机组安全稳定运行，尽量减少损失。

4. 加强与相关部门的沟通协调，确保事故处理有序进行。

五、事故处理步骤1. 立即通知：值班人员发现给水泵跳闸后，立即通知机组长、值长及相关部门。

2. 手动启动备用泵：若备用泵自动启动失败，应立即手动启动备用泵。

3. 调整运行参数：根据给水泵跳闸情况，调整机组负荷、汽包水位等运行参数，确保机组安全稳定运行。

4. 检查设备：检查跳闸给水泵、备用泵及相关设备，找出事故原因。

5. 修复故障：针对事故原因，采取有效措施修复故障，确保设备恢复正常运行。

6. 恢复运行：故障修复后，恢复正常运行，并加强设备监控，防止类似事故再次发生。

六、事故处理措施1. 手动启动备用泵：立即手动启动备用给水泵，确保机组负荷稳定。

2. 调整运行参数：根据给水泵跳闸情况，调整机组负荷、汽包水位等运行参数，确保机组安全稳定运行。

3. 加强设备监控：加强跳闸给水泵、备用泵及相关设备的监控，及时发现并处理异常情况。

4. 加强人员培训：定期对相关人员开展设备操作、事故处理等方面的培训，提高应对事故的能力。

5. 完善应急预案：根据实际情况，不断完善应急预案，确保事故处理有序进行。

七、总结给水泵跳闸事故预案的制定，旨在提高我单位应对此类事故的能力，确保机组安全稳定运行。

各单位应认真贯彻执行本预案，确保事故处理及时、有效。
