二次配线工艺规程适用范围：适用于高低压开关柜、动力箱和三箱（配电箱、计量箱、端子箱）的二次配线。
2二次回路绝缘导线和电缆的一般要求：2.1二次回路绝缘导线和控制电缆的工作电压不应低于500V。
2.2测量、控制、保护回路除断路器电磁合闸线圈外，应采用铜芯控制电缆和绝缘导线，在其它情况下，当所有室内设备、仪表和端子上装有专用于连接铝芯的电缆和绝缘导线。
2.3按机械强度要求，采用的电缆芯或绝缘导线最小截面为：连接强电端子的铜线不小于1.5mm2；铝线不应小于2.5mm2；连接于弱电端子的、运动装置使用的铜芯电缆直径不应小于0.5 mm2。
2.4绝缘导线和电缆芯截面的选择还应符合下列要求：a) 电流回路：电流测量回路应保证表计工作在规定的准确度范围内，保护回路应保证电流互感器工作在10%误差范围内。
b) 电压回路：由电压互感器到计费用电表的电压损失不应超过0.5%额定电压，在正常负荷下，电压互感器到测量仪表的电压损失不应超过额定电压的1~3%，当全部保护装置和仪表工作（即电压互感器负荷最大）时，电压互感器到保护和自动屏的电压损失不应超过额定电压的3%。
c) 控制回路：在正常最大负荷时，控制母线至各设备的电压损失，不应超过额定电压的10%。
d) 绝缘导线和电缆可能受到油浸的地方，应采用耐油绝缘导线和电缆。
3屏内的接线要求：3.1屏的内部连接导线，一般采用塑料绝缘铜芯导线。
3.2安装在干燥房间里的屏，其内部接线可采用无防护层的绝缘导线，该导线能在表面经防腐处理的金属屏上直接敷设。
3.3屏内同一安装单位各设备之间的连线，一般不经过端子排。
3.4接到端子和设备上的绝缘导线和电缆应有标记。
4工艺准备4.1看懂图纸、标准、仔细考虑布线方案。
4.2根据任务性质和产品技术要求，领用与图纸要求相符合的导线品种。
4.3领取按需要数量的安装零件，如接线板夹、压板、紧固件等。
4.4核对二次回路的电器元件是否备齐，型号规格是否相符。
二次接线的制作工艺守则一、总则二次接线是电力系统电气接线的重要组成部分，是电力系统安全生产、经济运行的可靠保障。
二次接线的基本任务是：反映一次设备的工作状况，控制一次设备；当一次设备发生故障时，能将故障部分迅速退出工作，以保持电力系统处于最佳运行状态。
基于以上重要性，特归纳出以下二次接线的制作工艺守则：二、进行二次接线前的准备工作按二次工程图纸或工程明细表上的清单，来领取所需的二次元件，同时核对二次元件的型号、规格和数量以及检查其质量。
在接线开始前应首先熟悉二次工程图纸（包括二次原理图和二次接线图），以及相关工艺文件和技术要求，了解二次元件的结构和作用还有相互关系。
然后准备所需的导线、线号和相关的工具。
三、二次回路的接线要求二次回路的接线应符合下列要求：1）按图施工，接线正确。
2）导线与电气元件间采用螺栓连接、插接、焊接或压接等，均应牢固可靠。
盘、柜内的导线中间不应有接头，导线芯线应无损伤。
3）电缆芯线和所配导线的端部均应标明其回路编号，编号应正确，字迹清晰且不易脱色，其所用号码管应与导线相匹配。
4）配线应整齐、清晰、美观，导线绝缘应良好，无损伤。
5）每个接线端子的每侧接线宜为1根，不得超过2根；对于插接式端子，不同截面的两根导线不得接在同一端子上；对于螺栓连接端子，当接两根导线时，中间应加平垫片。
6）二次回路接地应设有专用螺栓，开关柜门与骨架之间应有导线连通接地，接地线的颜色均为黄绿色。
7）盘、柜内的二次回路配线：电流回路应采用电压不低于500V 的铜芯绝缘导线，其截面不应小于 2.5mm2；其它回路截面不应小于1.5mm2；对电子元件回路、弱电回路采用锡焊连接时，在满足载流量和电压降及有足够机械强度的情况下，可采用不小于0.5mm2截面的绝缘导线。
（注：在没有特殊要求下，计量柜里的电流和电压回路均采用4mm2的单芯硬铜导线；各相电流和电压的导线颜色按A相为黄色，B相为绿色，C相为红色来分配。

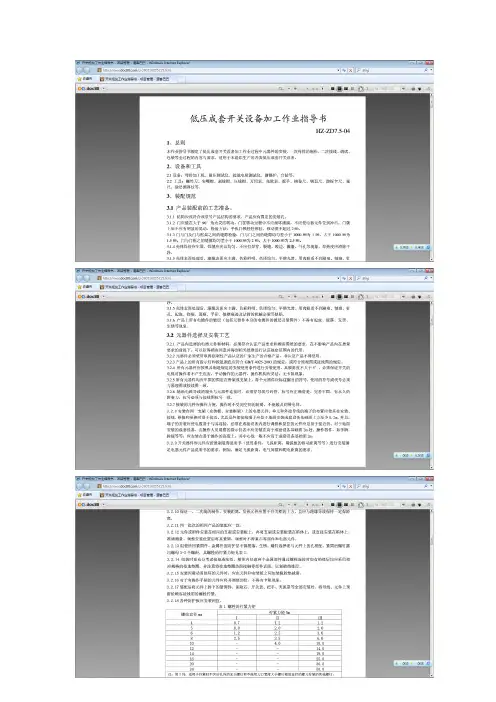

低压成套开关设备二次配线工艺作业指导书
1主题内容和适用范围
本工艺守则规定了高低压成套开关设备中二次辅助回路配线加工应遵循的原则。
适用我公司生产的高、低压成套开关设备辅助回路的二次配线安装。
2引用标准
GB50171 电气装置安装工程盘、柜及二次回路结线施工及验收规范
CECS 49 低压成套开关设备验收规范
3材料
3.1 导线
4 设备工具
4.1 设备：液压钳
4.2工具
剥线钳、尖嘴钳、斜口钳、弯线钳、压线钳、剪刀、适用套筒扳手、螺丝起子、内六角扳手、活络扳手、对线灯、线缆标志打印机（C-200E）。
4工艺过程
5.1 安装准备
5.1.1 阅读图纸，考虑线路排线方案。
5.1.2 领取与图纸要求相符合的导线及标记套、线鼻、行线槽等。
5.1.3 按二次接线图核对辅助回路元件是否配齐、正确，检查元件表面质量状况。
5.1.4 按二次接线图（布置图）粘贴元件标号。
标号一般粘贴在该元件正中上方的金属构架上，如元件上方不能粘贴标号时，可就近选择适当位置粘贴。
5.2 安装过程及工艺要求
5.2.1 按配线途径量线，正确落料。
且两端做好记号或套上标记套，即按配线途径进行敷设。
应做到横平竖直，层次清楚，用尼龙扎带捆扎时应注意形状美观，保持线束平直挺括，捆扎时。
二次配线工艺规程1适用范围：适用于高低压开关柜、动力箱和三箱（配电箱、计量箱、端子箱）的二次配线。
2二次回路绝缘导线和电缆的一般要求：2.1二次回路绝缘导线和控制电缆的工作电压不应低于500V。
2.2测量、控制、保护回路除断路器电磁合闸线圈外，应采用铜芯控制电缆和绝缘导线，在其它情况下，当所有室内设备、仪表和端子上装有专用于连接铝芯的电缆和绝缘导线。
2.3按机械强度要求，采用的电缆芯或绝缘导线最小截面为：连接强电端子的铜线不小于1.5mm2；铝线不应小于2.5mm2；连接于弱电端子的、运动装置使用的铜芯电缆直径不应小于0.5 mm2。
2.4绝缘导线和电缆芯截面的选择还应符合下列要求：a) 电流回路：电流测量回路应保证表计工作在规定的准确度范围内，保护回路应保证电流互感器工作在1 0%误差范围内。
b) 电压回路：由电压互感器到计费用电表的电压损失不应超过0.5%额定电压，在正常负荷下，电压互感器到测量仪表的电压损失不应超过额定电压的1~3%，当全部保护装置和仪表工作（即电压互感器负荷最大）时，电压互感器到保护和自动屏的电压损失不应超过额定电压的3%。
c) 控制回路：在正常最大负荷时，控制母线至各设备的电压损失，不应超过额定电压的10%。
d) 绝缘导线和电缆可能受到油浸的地方，应采用耐油绝缘导线和电缆。
3屏内的接线要求：3.1屏的内部连接导线，一般采用塑料绝缘铜芯导线。
3.2安装在干燥房间里的屏，其内部接线可采用无防护层的绝缘导线，该导线能在表面经防腐处理的金属屏上直接敷设。
3.3屏内同一安装单位各设备之间的连线，一般不经过端子排。
3.4接到端子和设备上的绝缘导线和电缆应有标记。
4工艺准备4.1看懂图纸、标准、仔细考虑布线方案。
4.2根据任务性质和产品技术要求，领用与图纸要求相符合的导线品种。
4.3领取按需要数量的安装零件，如接线板夹、压板、紧固件等。
4.4核对二次回路的电器元件是否备齐，型号规格是否相符。
