【CN209558752U】一种可移动的冷藏库【专利】

格式：pdf
大小：553.48 KB
文档页数：6

下载文档原格式

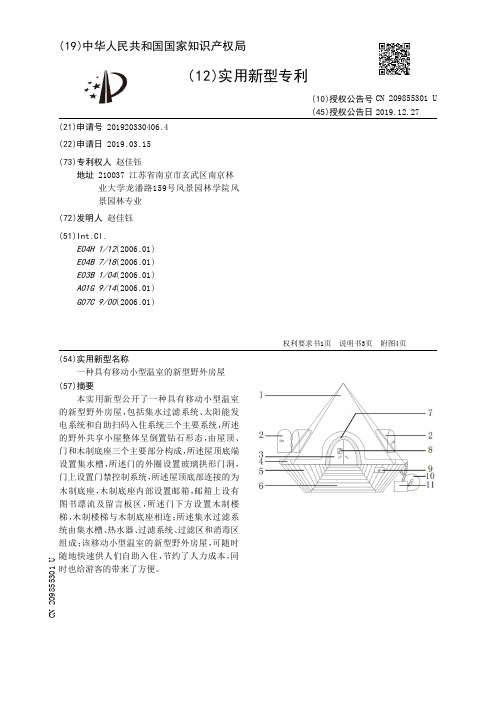

【CN209855301U】一种具有移动小型温室的新型野外房屋【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920330406.4(22)申请日 2019.03.15(73)专利权人赵佳钰地址 210037 江苏省南京市玄武区南京林业大学龙潘路159号风景园林学院风景园林专业(72)发明人赵佳钰　(51)Int.Cl.E04H 1/12(2006.01)E04B 7/18(2006.01)E03B 1/04(2006.01)A01G 9/14(2006.01)G07C 9/00(2006.01)(54)实用新型名称一种具有移动小型温室的新型野外房屋(57)摘要本实用新型公开了一种具有移动小型温室的新型野外房屋，包括集水过滤系统、太阳能发电系统和自助扫码入住系统三个主要系统，所述的野外共享小屋整体呈倒置钻石形态，由屋顶、门和木制底座三个主要部分构成，所述屋顶底端设置集水槽，所述门的外圈设置玻璃拱形门洞，门上设置门禁控制系统，所述屋顶底部连接的为木制底座，木制底座内部设置邮箱，邮箱上设有图书漂流及留言板区，所述门下方设置木制楼梯，木制楼梯与木制底座相连；所述集水过滤系统由集水槽、热水器、过滤系统、过滤区和消毒区组成；该移动小型温室的新型野外房屋，可随时随地快速供人们自助入住，节约了人力成本，同时也给游客的带来了方便。

权利要求书1页说明书3页附图4页CN 209855301 U 2019.12.27C N 209855301U权　利　要　求　书1/1页CN 209855301 U1.一种具有移动小型温室的新型野外房屋，包括集水过滤系统、太阳能发电系统和自助扫码入住系统三个主要系统，其特征在于，所述的移动小型温室的新型野外房屋呈倒置钻石形态，由屋顶、门(3)和木制底座(5)三个主要部分构成，所述屋顶底端设置集水槽(4)，所述门(3)的外圈设置玻璃拱形门洞(7)，门(3)上设置门禁控制系统(8)，所述屋顶底部连接的为木制底座(5)，木制底座(5)内部设置邮箱(27)，邮箱(27)上设有图书漂流及留言板区(26)，所述门(3)下方设置木制楼梯(6)，木制楼梯(6)与木制底座(5)相连；所述集水过滤系统由集水槽(4)、热水器(10)、过滤系统(11)、过滤区(20)和消毒区(21)组成。

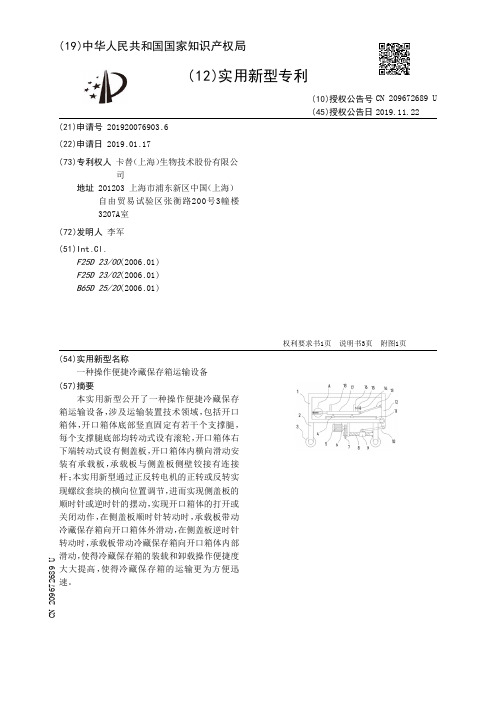

【CN209672689U】一种操作便捷冷藏保存箱运输设备【专利】

( 57 )摘要本实用新型公开了一种操作便捷冷藏保存
箱运输设备，涉及运输装置技术领域，包括开口箱体，开口箱体底部竖直固定有若干个支撑腿，每个支撑腿底部均转动式设有滚轮，开口箱体右下端转动式设有侧盖板，开口箱体内横向滑动安装有承载板，承载板与侧盖板侧壁铰接有连接杆；本实用新型通过正反转电机的正转或反转实现螺纹套块的横向位置调节，进而实现侧盖板的顺时针或逆时针的摆动，实现开口箱体的打开或关闭动作，在侧盖板顺时针转动时，承载板带动冷藏保存箱向开口箱体外滑动，在侧盖板逆时针转动时，承载板带动冷藏保存箱向开口箱体内部滑动，使得冷藏保存箱的装载和卸载操作便捷度大大提高，使得冷藏保存箱的运输更为方便迅速。
(72)发明人李军
(51)Int .Cl . F25D 23/00(2006 .01) F25D 23/02(2006 .01) B65D 25/20(2006 .01)
(10)授权公告号 CN 209672689 U (45)授权公告日 2019.11.22
( 54 )实用新型名称一种操作便捷冷藏保存箱运输设备
2 .根据权利要求1所述的操作便捷冷藏保存箱运输设备，其特征在于，所述开口箱体（1）底部固定有正反转电机（5），正反转电机（5）的输出轴同轴固定有主动齿轮（6），主动齿轮（6）下方设有与之啮合的从动齿轮（7），从动齿轮（7）上同轴固定有丝杆（8），丝杆（8）上螺纹连接套设有螺纹套块（9），螺纹套块（9）与侧盖板（12）下端之间铰接有传动杆（10）。
2
CN 209672689 U
说明书
1/3 页
一种操作便捷冷藏保存箱运输设备
技术领域 [0001] 本实用新型涉及运输装置技术领域，具体是一种操作便捷冷藏保存箱运输设备。

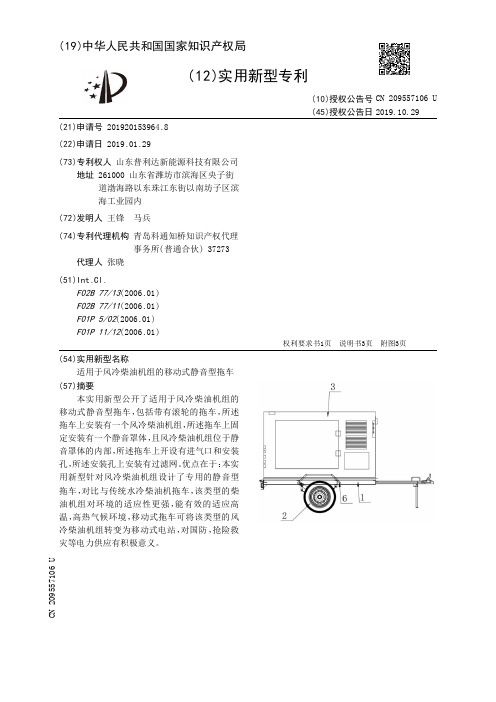

【CN209557106U】适用于风冷柴油机组的移动式静音型拖车【专利】

(10)授权公告号 CN 209557106 U (45)授权公告日 2019.10.29
权利要求书1页说明书3页附图3页
CN 209557106 U
CN 209557106 U
权利要求书
1/1 页
1 .适用于风冷柴油机组的移动式静音型拖车，包括带有滚轮(2)的拖车(1) ，其特征在于，所述拖车(1)上安装有一个风冷柴油机组，所述拖车(1)上固定安装有一个静音罩体 (3) ，且风冷柴油机组位于静音罩体(3)的内部，所述拖车(1)上开设有进气口(4)和安装孔，所述安装孔上安装有过滤网(5)。
实用新型内容 [0003] 本实用新型的目的是为了解决背景技术所提出的问题，而提出的适用于风冷柴油机组的移动式静音型拖车。 [0004] 为了实现上述目的，本实用新型采用了如下技术方案： [0005] 适用于风冷柴油机组的移动式静音型拖车，包括带有滚轮的拖车，所述拖车上安装有一个风冷柴油机组，所述拖车上固定安装有一个静音罩体，且风冷柴油机组位于静音罩体的内部，所述拖车上开设有进气口和安装孔，所述安装孔上安装有过滤网。 [0006] 在上述的适用于风冷柴油机组的移动式静音型拖车中，所述拖车上固定安装有多个挡泥板，且挡泥板位于相应滚轮的正上方。 [0007] 在上述的适用于风冷柴油机组的移动式静音型拖车中，所述过滤网的两侧均固定安装有多个安装块，每个所述安装块上均开设有一个条形凹槽和一个圆形凹槽，且条形凹槽和圆形凹槽相互连通，所述条形凹槽上转动连接有一个转轴，所述转轴上固定套接有一个固定块，所述转轴的另一端固定安装有一个旋钮。 [0008] 在上述的适用于风冷柴油机组的移动式静音型拖车中，所述旋钮分别位于相应圆形凹槽上，所述圆形凹槽、旋钮均为圆形，且旋钮的槽宽比圆形凹槽的直径大。 [0009] 在上述的适用于风冷柴油机组的移动式静音型拖车中，所述静音罩体上开设有多个安装腔，且安装腔均匀安装孔相互连通，且安装腔与安装块一一对应。 [0010] 在上述的适用于风冷柴油机组的移动式静音型拖车中，所述静音罩体上开设有多个限位腔，且限位腔与相应的安装腔连通。 [0011] 与现有的技术相比，本实用新型优点在于： [0012] 1、静音罩体对风冷柴油机组工作时产生的噪音具有削弱作用，同时由于静音罩体采用隔热耐高温材料制成，对其内放置的风冷柴油机组起到更好的保护。 [0013] 2、风扇端正对的静音箱体一侧上开设进气口，另外一侧安装一个过滤网，行成风道，空气在风扇的作用下产生强大气流对风冷柴油机进行冷却。 [0014] 3、过滤网会对废气中混杂的小颗粒杂质进行阻挡过滤，提高对环境的保护，过滤网的拆卸安装操作简便，便于对过滤网进行清理或更换。

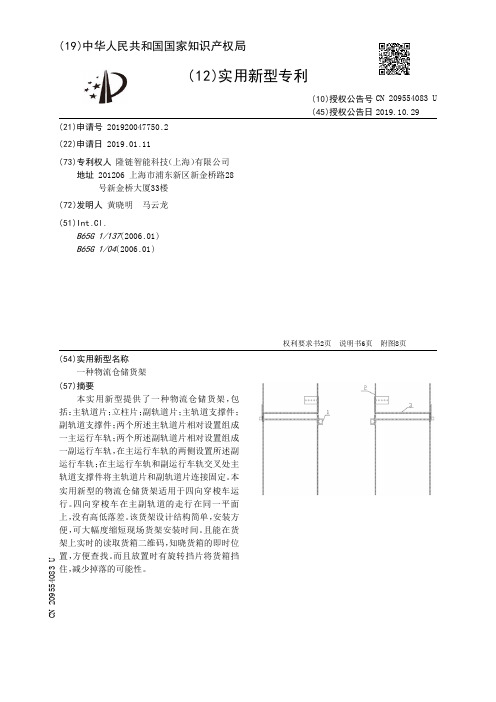

【CN209554083U】一种物流仓储货架【专利】

( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920047750 .2
(22)申请日 2019 .01 .11
(73)专利权人隆链智能科技（上海）有限公司地址 201206 上海市浦东新区新金桥路28 号新金桥大厦33楼
(72)发明人黄晓明马云龙
2
CN 209554083 U
权利要求书
2/2 页
4 .根据权利要求3所述的物流仓储货架，其特征在于：还包括一防错位装置，包括：旋转挡片，转动连接在牛腿件的背面；旋转电机，固定连接所述旋转挡片；旋转电机开关，设置在副轨道连接板上。 5 .根据权利要求4所述的物流仓储货架，其特征在于：所述滑动折射装置卡合于所述折射装置固定板凹槽内。 6 .根据权利要求5所述的物流仓储货架，其特征在于：所述滑动折射装置侧面板与折射装置固定板螺纹连接。 7 .根据权利要求6所述的物流仓储货架，其特征在于：所述主运行车轨两侧的副运行车轨相对设置。 8 .根据权利要求7所述的物流仓储货架，其特征在于：所述副运行车轨与主运行车轨直角相交。
权利要求书2页说明书6页附图8页
CN 209554083 U
CN 209554083 U
权利要求书
1/2 页
1 .一种物流仓储货架，其特征在于：包括：主轨道片，所述主轨道片为C字型，包括：主轨道片正面板，包括多个并排的主轨道片正面板通孔；主轨道片顶板，设置于所述主轨道片正面板的上表面；主轨道片底板，设置于所述主轨道片正面板的下表面；两主轨道片背板，分别各自连接主轨道片顶板和主轨道片底板，并包括多个并排的主轨道片背板通孔；立柱片，竖直向凸字型设置，包括：立柱片侧面板，设置有立柱片侧面板通孔；立柱片正面板，设置有立柱片正面板通孔；副轨道片，包括：副轨道片侧面板，设置有侧面板背部连接板，并包括副轨道片背部连接板通孔；副轨道片底板，设置为与主轨道片顶板的高度一致；主轨道支撑件，包括：主轨道支撑件底部折弯板，水平设置；主轨道支撑件侧板，包括：主轨道连接长板，设置在主轨道支撑件侧板的底部，包括：主轨道连接长板条形孔，沿主轨道连接长板的顶面延伸到主轨道连接长板的中间位置；主轨道连接长板条形孔侧边板，设置在主轨道连接长板条形孔内侧面；副轨道连接板，高于主轨道连接长板设置，包括：副轨道连接板条形板，设置在副轨道连接板顶部；副轨道连接板条形板侧板，设置在副轨道连接板条形板顶部；副轨道支撑件，包括：副轨道支撑件底部板，水平设置；牛腿件，与所述副轨道片适配设置，包括：牛腿件侧板，设置在牛腿件侧面，并设置牛腿件侧板通孔连接副轨道片；立柱挂片，设置在副轨道支撑件的左右两侧；两个所述主轨道片相对设置组成一主运行车轨；两个所述副轨道片相对设置组成一副运行车轨，在主运行车轨的两侧设置所述副运行车轨；在主运行车轨和副运行车轨交叉处主轨道支撑件将主轨道片和副轨道片连接固定。 2 .根据权利要求1所述的物流仓储货架，其特征在于：还包括一设置在主轨道片上的折射装置。 3 .根据权利要求2所述的物流仓储货架，其特征在于：所述折射装置包括：折射装置连接板，连接所述两主轨道片背板；折射装置连接板通孔，设置在所述折射装置连接板顶部；两折射装置固定板，竖直相对设置并连接于所述折射装置连接板的背面顶部，包括折射装置固定板凹槽；滑动折射装置，包括一45度角斜向设置的折射玻璃，和连接在所述折射玻璃两侧的滑动折射装置侧面板；所述滑动折射装置与折射装置固定板凹槽适配。

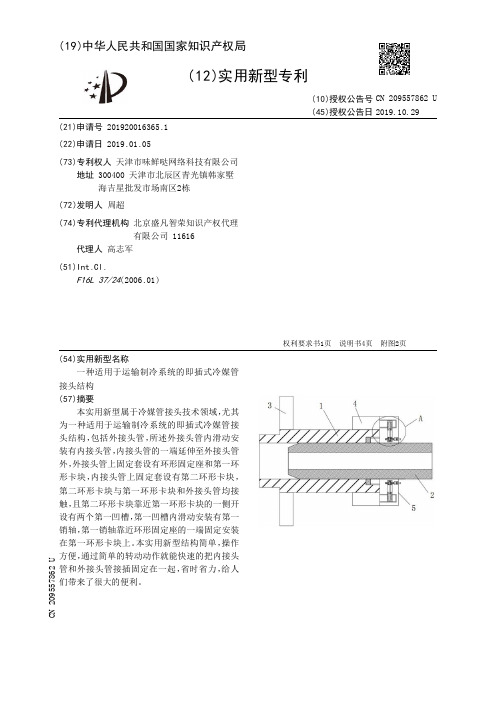

【CN209557862U】一种适用于运输制冷系统的即插式冷媒管接头结构【专利】

6 .根据权利要求1所述的一种适用于运输制冷系统的即插式冷媒管接头结构，其特征在于：所述第二齿轮(16)上开设有第三通孔，第三凹槽(15)的顶部内壁和底部内壁上固定安装有同一个转动杆，转动杆贯穿第三通孔，且转动杆上固定套设有第二轴承，第二轴承的外圈固定安装在第三通孔的内壁上。
2
CN 209557862 U
( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920016365 .1
(22)申请日 2019 .01 .05
(73)专利权人天津市味鲜哒网络科技有限公司地址 300400 天津市北辰区青光镇韩家墅海吉星批发市场南区2栋
(72)发明人周超
(74)专利代理机构北京盛凡智荣知识产权代理有限公司 11616
4 .根据权利要求1所述的一种适用于运输制冷系统的即插式冷媒管接头结构，其特征在于：所述第二凹槽(9)靠近内接头管(2)的一侧内壁上固定安装有转动座，丝杆(12)转动安装在对应的转动座上。
5 .根据权利要求1所述的一种适用于运输制冷系统的即插式冷媒管接头结构，其特征在于：所述第二凹槽 (9) 的侧壁上固定安装有卡板，卡板上开设有第二通孔，第二通孔内固定安装有第一轴承，第一轴承的内圈固定套设在对应的丝杆(12)上。
代理人高志军
(51)Int .Cl . F16L 37/24(2006 .01)
(10)授权公告号 CN 209557862 U (45)授权公告日 2019.10.29
( 54 )实用新型名称一种适用于运输制冷系统的即插式冷媒管
接头结构 ( 57 )摘要
本实用新型属于冷媒管接头技术领域，尤其为一种适用于运输制冷系统的即插式冷媒管接头结构，包括外接头管，所述外接头管内滑动安装有内接头管，内接头管的一端延伸至外接头管外，外接头管上固定套设有环形固定座和第一环形卡块，内接头管上固定套设有第二环形卡块，第二环形卡块与第一环形卡块和外接头管均接触，且第二环形卡块靠近第一环形卡块的一侧开设有两个第一凹槽，第一凹槽内滑动安装有第一销轴，第一销轴靠近环形固定座的一端固定安装在第一环形卡块上。本实用新型结构简单，操作方便，通过简单的转动动作就能快速的把内接头管和外接头管接插固定在一起，省时省力，给人们带来了很大的便利。

【CN209554000U】一种危险品本质安全智能存储供给设备【专利】

3 .根据权利要求1所述的一种危险品本质安全智能存储供给设备，其特征在于：所述支架(3)的上端外表面位于储存罐(4)的后方设置有两组小罐(21) ，所述储存罐(4)的后端与两组小罐 (21)的前端均设置有连接管 (22) ，两组所述小罐 (21)上的连接管 (22) 均通过法兰盘与储存罐(4)上的连接管(22)连接，所述连接管(22)的内部设置有电磁阀。
4 .根据权利要求1所述的一种危险品本质安全智能存储供给设备，其特征在于：所述储存罐(4)的一侧外表面固定安装有控制箱(28) ，所述控制箱(28)的前端外表面设置有触摸屏和若干组按键，且触摸屏位于若干组按键的上方，所述控制箱 (28) 的内部设置有定时器和电池，所述控制箱(28)的一侧外表面设置有电源接口。
( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920149499 .0
(22)申请日 2019 .01 .26
(73)专利权人深圳市世和安全技术咨询有限公司
地址 518000 广东省深圳市龙岗区布吉街道甘李工业园甘李六路12号中海信创新产业城14A栋1802、1803
2
CN 209554000 U
说明书
1/5 页
一种危险品本质安全智能存储供给设备
技术领域 [0001] 本实用新型涉及危险品存储领域，特别涉及一种危险品本质安全智能存储供给设备。
背景技术 [0002] 随着科技的发展，现代生产制造过程中用到的原材料种类越来越多。少量液体危化品无可避免地作为化工生产的重要物资，广泛的应用于企业的生产、加工、储存等各个环节；一些液体危化品具有毒害、腐蚀、爆炸、燃烧等性质，常会因存储不当导致泄漏，引发火灾、爆炸等事故发生，对人体、设施、环境造成严重危害； [0003] 现有的危险品储存设备在使用时存在一定的弊端，首先，目前市面上出现的储罐大部分容量较大、操作较复杂，无法满足多数工厂对于小型、简易可存储少量液体危化品的需求，并且，现有的危险品储存设备的密封效果不佳，而且一旦损坏将会引发较大的事故，而且现有的危险品储存设备损坏后处理不方便，不满足人们的使用要求，为此，我们提出一种危险品本质安全智能存储供给设备。

【CN209955238U】一种注塑件高效冷却装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920538433.0(22)申请日 2019.04.19(73)专利权人无锡森骏精密注塑有限公司地址 214000 江苏省无锡市新区硕放工业集中区A47号地块(72)发明人罗加新　(74)专利代理机构无锡市朗高知识产权代理有限公司 32262代理人赵华(51)Int.Cl.B29C 45/72(2006.01)B29C 45/17(2006.01)(54)实用新型名称一种注塑件高效冷却装置(57)摘要本实用新型公开了一种注塑件高效冷却装置，包括底板，所述底板顶部外壁靠近两侧处均通过螺栓固定有传动辊，且两个传动辊外壁绕接有同一个皮带，所述皮带外壁开设有等距离分布截面为阶梯状的安装孔，且安装孔内壁置设有与安装孔相适配的承托座，两个相邻所述安装孔之间的皮带外壁均开设有三角状间隙，所述底板顶部外壁通过螺栓固定有四个支柱，且四个支柱顶部通过螺栓固定有同一个冷却箱，所述冷却箱底部内壁为碗底状结构，且冷却箱底部中心处设有中筒。

本实用新型散热效率高，实现散热和运输的自动化，解放生产劳动力，减低人力成本，提高生产效率，实现冷却水的循环利用，避免水资源浪费。

权利要求书1页说明书3页附图1页CN 209955238 U 2020.01.17C N 209955238U权　利　要　求　书1/1页CN 209955238 U1.一种注塑件高效冷却装置，包括底板（1），其特征在于，所述底板（1）顶部外壁靠近两侧处均通过螺栓固定有传动辊（2），且两个传动辊（2）外壁绕接有同一个皮带（3），所述皮带（3）外壁开设有等距离分布截面为阶梯状的安装孔，且安装孔内壁置设有与安装孔相适配的承托座（4），两个相邻所述安装孔之间的皮带（3）外壁均开设有三角状间隙（5），所述底板（1）顶部外壁通过螺栓固定有四个支柱（6），且四个支柱（6）顶部通过螺栓固定有同一个冷却箱（7），所述冷却箱（7）底部内壁为碗底状结构，且冷却箱底部中心处设有中筒（8），所述中筒（8）底部内壁通过螺栓固定有液压油缸（9），且液压油缸（9）顶部外壁通过螺丝连接有安装板（10），所述安装板（10）顶部外壁通过螺栓固定有电动机（11），且电动机（11）传动轴通过联轴器连接有传动轴（12），所述传动轴（12）顶部外壁套接有转板（13），所述冷却箱（7）一边侧壁底部开设有出水孔，且出水孔内壁焊接有出水管，所述冷却箱（7）顶部外壁中心处开设有进水孔，且进水孔内壁焊接有进水管，位于所述冷却箱（7）外部的进水管和出水管一端连接有同一个水管，且水管外壁对夹设置有水泵（14），所述进水管位于冷却箱（7）内的一端连接有喷淋头（15），所述冷却箱（7）一侧外壁靠近顶部处通过支架固定有风扇（16）。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920263673.4
(22)申请日 2019.03.01
(73)专利权人松下冷机系统（大连）有限公司
地址 116000 辽宁省大连市金州新区松岚
街8号

(72)发明人黄鑫　阎树冬　车涛　王景全　
高鹏　王作忠　初韶群　

(74)专利代理机构大连东方专利代理有限责任
公司 21212
代理人高永德　李洪福

(51)Int.Cl.
F25D 11/00
(2006.01)

F25D 19/00
(2006.01)

F25D 23/00
(2006.01)

F25D 23/06
(2006.01)

(54)实用新型名称
一种可移动的冷藏库
(57)摘要
本实用新型提供一种可移动的冷藏库，包
括：室外型冷凝机组，组合框架，冷风机和集装
箱；组合框架固定于集装箱长度方向上非开门端
部，其内部装配室外型冷凝机组；冷风机设置于
集装箱内部，其管路与室外型冷凝机组连通；集
装箱采用保温集装箱；室外型冷凝机组采用涡旋
中温压缩机头；可移动的冷藏库整体外形结构简
单通用，有利于产品的标准化生产。可移动的冷
藏库客户使用及其方便，只需要提供电源即可实
现降温。可移动的冷藏库客户使用灵活，可阶段
性使用，并可实现快速运输转移。

权利要求书1页说明书3页附图1页

CN 209558752 U
2019.10.29

C
N
2
0
9
5
5
8
7
5
2
U
1.一种可移动的冷藏库，其特征在于，包括：
室外型冷凝机组(1)，组合框架(2)，冷风机(3)和集装箱(4)；
所述组合框架(2)固定于集装箱(4)长度方向上非开门端部，其内部装配室外型冷凝机
组(1)；
所述冷风机(3)设置于集装箱(4)内部，其管路与室外型冷凝机组(1)连通；
所述集装箱(4)采用保温集装箱；
所述室外型冷凝机组(1)采用涡旋中温压缩机头。
2.根据权利要求1所述的一种可移动的冷藏库，其特征在于，
所述集装箱(4)位于冷风机(3)装配位置侧壁设置有能够开合维护门。
3.根据权利要求1或2所述的一种可移动的冷藏库，其特征在于，
所述集装箱(4)位于冷风机(3)的吹风侧设置有片式换热器，集装箱(4)的底部和侧壁
设置有导热管，其导热管与片式换热器连通，实现热交换。

权　利　要　求　书
1/1页

2
CN 209558752 U
