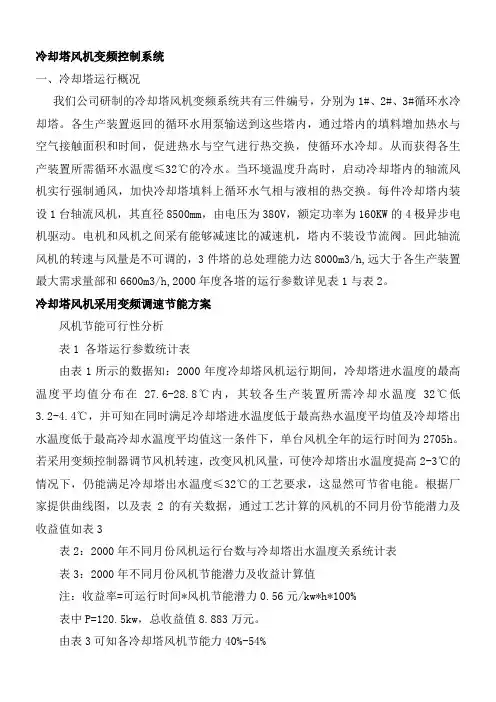

冷却塔风机变频控制系统一、冷却塔运行概况我们公司研制的冷却塔风机变频系统共有三件编号，分别为1#、2#、3#循环水冷却塔。

各生产装置返回的循环水用泵输送到这些塔内，通过塔内的填料增加热水与空气接触面积和时间，促进热水与空气进行热交换，使循环水冷却。

从而获得各生产装置所需循环水温度≤32℃的冷水。

当环境温度升高时，启动冷却塔内的轴流风机实行强制通风，加快冷却塔填料上循环水气相与液相的热交换。

每件冷却塔内装设1台轴流风机，其直径8500mm，由电压为380V，额定功率为160KW的4极异步电机驱动。

电机和风机之间采有能够减速比的减速机，塔内不装设节流阀。

回此轴流风机的转速与风量是不可调的，3件塔的总处理能力达8000m3/h,远大于各生产装置最大需求量部和6600m3/h,2000年度各塔的运行参数详见表1与表2。

冷却塔风机采用变频调速节能方案风机节能可行性分析表1 各塔运行参数统计表由表1所示的数据知：2000年度冷却塔风机运行期间，冷却塔进水温度的最高温度平均值分布在27.6-28.8℃内，其较各生产装置所需冷却水温度32℃低3.2-4.4℃，并可知在同时满足冷却塔进水温度低于最高热水温度平均值及冷却塔出水温度低于最高冷却水温度平均值这一条件下，单台风机全年的运行时间为2705h。

若采用变频控制器调节风机转速，改变风机风量，可使冷却塔出水温度提高2-3℃的情况下，仍能满足冷却塔出水温度≤32℃的工艺要求，这显然可节省电能。

根据厂家提供曲线图，以及表2的有关数据，通过工艺计算的风机的不同月份节能潜力及收益值如表3表2：2000年不同月份风机运行台数与冷却塔出水温度关系统计表表3：2000年不同月份风机节能潜力及收益计算值注：收益率=可运行时间*风机节能潜力0.56元/kw*h*100%表中P=120.5kw，总收益值8.883万元。

由表3可知各冷却塔风机节能力40%-54%风机变频调速实施方案风机节能的最佳方案是控制风机转速，可通过改变电机控制系统来调节电机运行转速，从而达到控制风机转的目的。

设计方案
控制器选择
根据制冷设备的性能要求和成本预算，选择合适的控制器，如 PLC、单片机等。
传感器布局
根据设备运行需要，合理布局各种传感器（如温度、压力等）， 实现对设备运行数据的实时监测。
执行器选型
根据制冷设备的制冷剂类型和操作要求，选择适合的电动阀、泵等 执行器。
系统调试
调试步骤
按照先局部后整体的调 试顺序，对制冷设备的 电气控制系统进行调试 。
对于噪音水平过高的问题，可以优化机械结构设计， 降低设备运行时的噪音。
