09中级维修电⼯理论试卷（答案卷）
湖南省职业技能鉴定试卷09年中级维修电⼯理论知识试卷
第⼀部分应知试题
时间：120分钟总分：100分
⼀、填空题：共30分，每空0.5分1、某⼀⾦属导体，若长度增加⼀倍，截⾯积增加⼀倍，则导体电阻
（不变）。2、在三相四线制系统中，中性线的作⽤是使Y连接的不对称负载上
的（相）电压保持对称。3、将三个电容量均为C的电容并联，总容量为（ 3 ）C。
4、三相异步电动机机械负载加重时，其定⼦电流将（增⼤）。
5、电容器两端（电压）不能突变，电感线圈（电流）不能突变。
6、晶闸管导通的条件是在阳极加（正向电压）的同时，在门极
加（适当的正向电压）。7、整流电路的作⽤是利⽤⼆极管的（单向导电）性，将交流
电转变成脉动的直流电。8、电缆保护管弯曲后不应有（裂纹）或（凹瘪）现象。
9、电⽓设备控制回路导线截⾯积：电流回路不⼩于（ 2.5 ）mm2、
电压回路不⼩于（ 1.5 ）mm2。10、氧化锌压敏电阻⽤于吸收真空断路器操作电动机、变压器以及电
容器等负载时产⽣的（过电压）。11、巡视10kV及以下电⽓设备时，⼈体与带电导体的最⼩安全距离
为（ 0.7 ）⽶。12、电压互感器的⼆次线圈有⼀端接地，此接地称为（保护）接
地。13、为防⽌绝缘油加速劣化，⾃然循环变压器上层油温⼀般不宜经常
超过（ 85 ）℃。14、绝缘⼿套的电⽓试验周期是（半年）。
15、⽤交流电流表测得交流电流是10A，则此电流的最⼤值是
（14.1）A。16、异步电动机在运⾏中发⽣⼀相断线，此时电动机的转速（下降）。
17、某变压器的⼀、⼆次绕组匝数⽐等于25，⼆次侧电压是400V，
那么⼀次侧电压是（ 10000 ）V。18、在切断空载变压器时，有可能产⽣（操作）过电压。
19、隔离开关没有专门的（灭弧）装置，所以不能⽤来接通和切断负载电流和短路电流。20、三相五柱式电压互感器有两个⼆次绕组，⼀个接成（星）形，
⼀个接成（开⼝三⾓）形。21、测量绝缘电阻时，影响准确性的因素有（温度）、（湿度）
完美WORD格式
专业整理 知识分享 中级维修电工技能操作考核评分记录表
考件编号 姓名 考号
**试题一：继电---接触式控制线路的安装与调试
序号 主要内容 考核要求 评分标准 配分 扣分 得分
1 元件安装 1、元件的质量检查
2、正确利用工具和仪表，熟练地安装电气元器件
3、元件在配电板上布置要合理，安装要准确、紧固
4、按钮盒不固定在板上 1、因元件质量问题影响通电成功，每次扣2分
2、元件布置不整齐、不匀称、不合理，每只扣1分
3、元件安装不牢固、安装元件时漏装螺钉，每只扣0.5分
4、损坏元件每只扣2分 10分
2 线路敷设 1、按图安装接线
2、线路敷设整齐、横平竖直、不交叉、不跨接
3、导线压接紧固、规范、不伤线芯 1、未按电气原理图接线扣5分
2、主电路和控制电线色不分扣2分
3、线路敷设交叉、跨接每处扣1分
4、线路敷设不整齐，不美观扣5分
4、接点松动、漏铜过长、压绝缘层、反圈等，每个接点扣0.5分
5、损伤导线绝缘或线芯，每根扣0.5分 20分
3 通电试车 1、 正确整定热继电器整定值和时间整定值
2、 正确选配熔体
3、 通电一次成功
4、 安全文明操作 1、 热继电器和时间继电器未整定或整定错误扣2分
2、 错配熔体扣1分
3、一次通电不成功扣15分；两次通电不成功扣20分 30分
4 安全文明生产 1、劳保用品穿戴整齐
2、电工工具佩戴齐全
3、遵守操作规程
4、尊重考评员，讲文明礼貌
5、考场结束要清理现场 1、 各项考试中，违反安全文明生产考核要求的任何一项扣2分，扣完为止
化工仪表维修工（初、中级工）实操试卷
单 位： 考生姓名： 准考证号：
气动薄膜调节阀安装与智能定位器调校
考核点：能够识读调节阀装配图纸和装配工艺、独立安装调节阀和定位器并调试合格，能根据仪表维护需要选用工具、器具、适用的材料及配件。 考核方式：实物操作（推荐选用吴忠仪表Ectrol系列调节阀配HEP智能定位器） 考核时间定额：120分钟 考核总分：100分
考核内容及配分：
一、气动薄膜调节阀的组装与行程调校（共计30分）
考核要点：⒈按题目要求正确安装.
⒉安装合理,牢固.
⒊方法正确,规范.
评 分 点：1阀内件安装错误(没有安装垫片或上导向)扣1分
2上阀盖安装松动扣1分,上阀盖螺丝未均匀带紧扣1分
3未压下阀杆使阀芯与阀座接触扣1分
4气动执行器支架与阀体安装不正确或松动扣1分
5指针安装方向或锁紧螺丝错误扣1分,指针不慎落地扣1分
6推杆与膜片,托盘,上下限位件,弹簧定位板安装错误扣5分
7弹簧位置安放错误扣1分
8推杆与膜片连接松动或未加弹簧垫扣1分
9膜头螺丝安装次序错误扣1分,未均匀带紧扣1分
10膜头漏气扣1分
11气管未正确连接(未经过滤减压阀,定值器至膜盖)扣1分
12未正确对执行机构施加其下限值的气压(80kPa),使推杆移动扣1分
13在上一步基础上,未正确增加气压后再降低气压直至弹簧范围的下限值扣2分
14 未在13条状态下正确安装开封螺丝扣3分
15指针与刻度盘未在初始位置正确定位锁紧扣1分

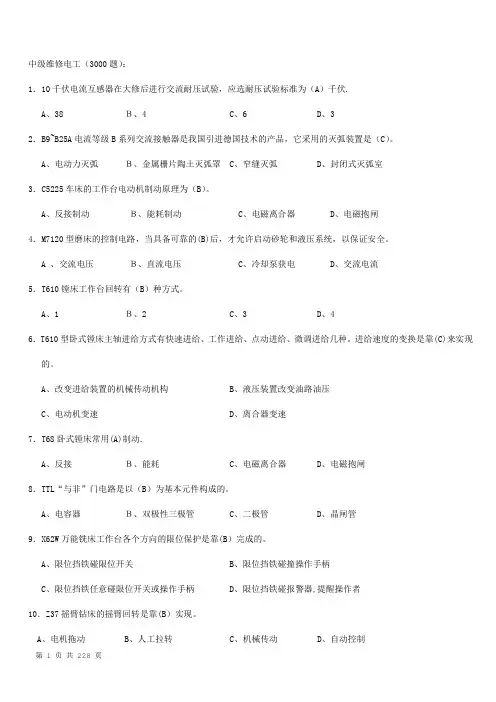

第 1 页 共 228 页 中级维修电工（3000题）：
1．10千伏电流互感器在大修后进行交流耐压试验，应选耐压试验标准为（A）千伏.
A、38 Ｂ、4 C、6 D、3
2．B9~B25A电流等级B系列交流接触器是我国引进德国技术的产品，它采用的灭弧装置是（C）。
A、电动力灭弧 Ｂ、金属栅片陶土灭弧罩 C、窄缝灭弧 D、封闭式灭弧室
3．C5225车床的工作台电动机制动原理为（B）。
A、反接制动 Ｂ、能耗制动 C、电磁离合器 D、电磁抱闸
4．M7120型磨床的控制电路，当具备可靠的(B)后，才允许启动砂轮和液压系统，以保证安全。
A 、交流电压 Ｂ、直流电压 C、冷却泵获电 D、交流电流
5．T610镗床工作台回转有（B）种方式。
A、1 Ｂ、2 C、3 D、4
6．T610型卧式镗床主轴进给方式有快速进给、工作进给、点动进给、微调进给几种。进给速度的变换是靠(C)来实现的。
A、改变进给装置的机械传动机构 B、液压装置改变油路油压
C、电动机变速 D、离合器变速
7．T68卧式镗床常用(A)制动.
A、反接 Ｂ、能耗 C、电磁离合器 D、电磁抱闸
8．TTL“与非”门电路是以（B）为基本元件构成的。
A、电容器 Ｂ、双极性三极管 C、二极管 D、晶闸管
9．X62W万能铣床工作台各个方向的限位保护是靠(B）完成的。
