第章座舱环境控制系统座舱环境控制系统(Environmental Control System,ECS)是指飞机内部的一套系统,旨在维持机舱内的舒适温度和空气质量,确保飞行安全和乘客享受舒适的旅行。
ECS的重要性ECS在现代航空业中扮演着极为重要的角色。
在飞行过程中,机舱内的温度与湿度的变化、空气质量、气压和流动等因素可能会对乘客和机组人员的身体健康造成影响,因此对座舱内的空气和环境进行控制和调节就显得尤为重要。
ECS的组成部分一个典型的ECS包括:•空调(Air conditioning,AC)系统•供气(Air supply)系统•冷却(Cooling)系统•除湿(Dehumidification)系统•供热(Heating)系统•控制(Control)系统ECS如何工作供气系统供气系统提供机舱内的氧气和压力。
少量飞机使用高压主气瓶,最常见的都是使用引擎压气机提供气源的非压力调节系统。
空调系统空调系统的主要功能是调节机舱内的温度和湿度。
空气进入机舱后被混合、加热/制冷并调节湿度、过滤以维护一个垂直压力平衡。
由于高空的空气稀薄,所以机舱内要确保系统能够正常地对压力进行控制,这有助于防止呼吸失调等问题。
冷却系统冷却系统主要用于调节机舱内的温度。
由于机舱内的温度需要不断地调整以确保乘客和机组人员的舒适,所以在高空,这需要机舱内的空气通过冷却系统进行处理以保持舒适温度。
除湿系统由于飞行过程中机舱内湿度的变化,需要调节机舱内湿度达到一个合适的范围,避免机舱内的湿度太高引起的霉菌滋生等问题。
供热系统供热系统主要用于调节机舱内的温度,在寒冷的气候条件下,供热系统能够确保机舱内保持一个合适的温度。
控制系统控制系统是ECS的主要系统,它通过监测机舱内的温度、湿度、气压等因素来自动地调整空气温度、湿度和气压等参数。
EPS可更改室内设置,控制整个系统。
ECS的优势ECS的优势在于它能够实现对机舱内的空气温度、湿度、气压等因素进行有效的控制和调节,从而确保乘客和机组人员的身体健康和舒适旅行。

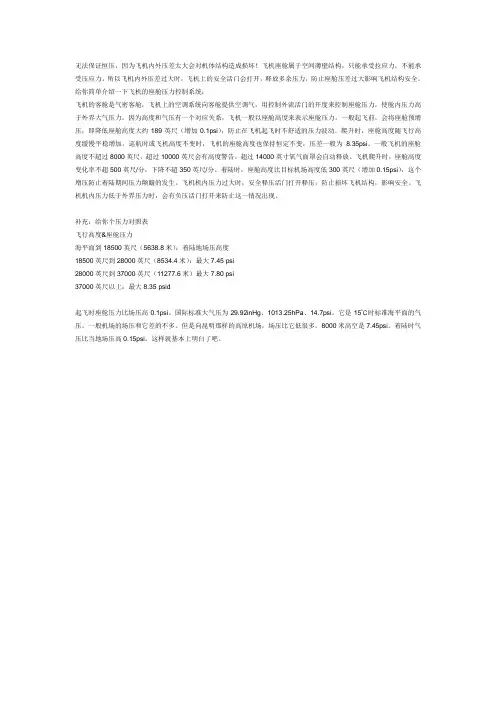

无法保证恒压,因为飞机内外压差太大会对机体结构造成损坏!飞机座舱属于空间薄壁结构,只能承受拉应力,不能承受压应力。
所以飞机内外压差过大时,飞机上的安全活门会打开,释放多余压力,防止座舱压差过大影响飞机结构安全。
给你简单介绍一下飞机的座舱压力控制系统:飞机的客舱是气密客舱,飞机上的空调系统向客舱提供空调气,用控制外流活门的开度来控制座舱压力,使舱内压力高于外界大气压力。
因为高度和气压有一个对应关系,飞机一般以座舱高度来表示座舱压力。
一般起飞前,会将座舱预增压,即降低座舱高度大约189英尺(增加0.1psi),防止在飞机起飞时不舒适的压力波动。
爬升时,座舱高度随飞行高度缓慢平稳增加。
巡航时或飞机高度不变时,飞机的座舱高度也保持恒定不变,压差一般为8.35psi。
一般飞机的座舱高度不超过8000英尺,超过10000英尺会有高度警告,超过14000英寸氧气面罩会自动释放。
飞机爬升时,座舱高度变化率不超500英尺/分,下降不超350英尺/分。
着陆时,座舱高度比目标机场高度低300英尺(增加0.15psi),这个增压防止着陆期间压力颠簸的发生。
飞机机内压力过大时,安全释压活门打开释压,防止损坏飞机结构,影响安全。
飞机机内压力低于外界压力时,会有负压活门打开来防止这一情况出现。
补充:给你个压力对照表飞行高度&座舱压力海平面到18500英尺(5638.8米):着陆地场压高度18500英尺到28000英尺(8534.4米):最大7.45 psi28000英尺到37000英尺(11277.6米)最大7.80 psi37000英尺以上:最大8.35 psid起飞时座舱压力比场压高0.1psi。
国际标准大气压为29.92inHg、1013.25hP a、14.7psi。
它是15℃时标准海平面的气压。
一般机场的场压和它差的不多。
但是向昆明那样的高原机场,场压比它低很多。
8000米高空是7.45psi。
着陆时气压比当地场压高0.15psi。
