飞机结构与系统(第九章 座舱环境控制系统)

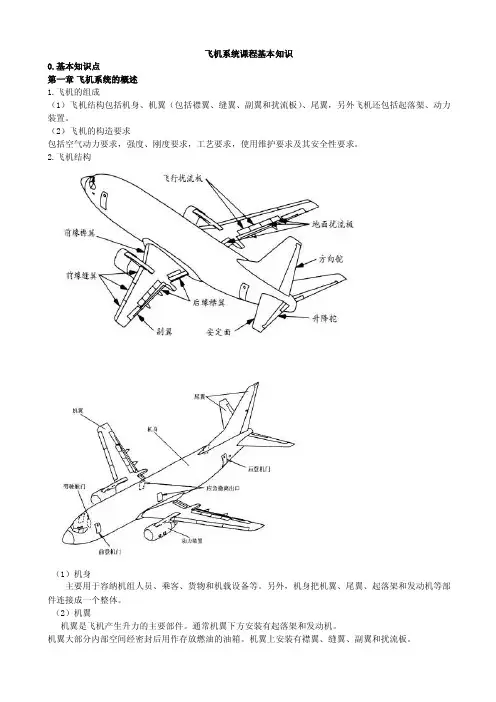

飞机系统课程基本知识0.基本知识点第一章飞机系统的概述1.飞机的组成（1）飞机结构包括机身、机翼（包括襟翼、缝翼、副翼和扰流板）、尾翼，另外飞机还包括起落架、动力装置。

（2）飞机的构造要求包括空气动力要求，强度、刚度要求，工艺要求，使用维护要求及其安全性要求。

2.飞机结构（1）机身主要用于容纳机组人员、乘客、货物和机载设备等。

另外，机身把机翼、尾翼、起落架和发动机等部件连接成一个整体。

（2）机翼机翼是飞机产生升力的主要部件。

通常机翼下方安装有起落架和发动机。

机翼大部分内部空间经密封后用作存放燃油的油箱。

机翼上安装有襟翼、缝翼、副翼和扰流板。

副翼的作用是：是机翼产生滚转力矩，以保证飞机具有横侧操纵性。

副翼通常安装在机翼后缘外侧部分，现代高速飞机上也有安装在机翼后缘内侧的。

襟翼和缝翼两种增升装置，用于改善飞机的低速性能。

在飞机起飞和降落时放出，可以缩短飞机的起降滑跑距离。

扰流板是铰接在机翼表面的板，它只可以上偏。

打开扰流板，可以使机翼的升力减小，阻力增加。

扰流板分为空中和地面扰流板。

[3]尾翼包括水平尾翼和垂直尾翼，水平尾翼由水平安定面和升降舵构成，垂直尾翼由垂直安定面和方向舵构成。

水平安定面用于飞机的纵向配平。

升降舵用于飞机的俯仰操纵。

方向舵用于飞机的方向操纵。

[4]起落装置用于起飞、着陆滑跑和滑行、停放时支撑飞机。

[5]动力装置用来产生推力或拉力，使飞机前进。

3. 飞机主要功能系统飞机主要功能系统为操纵系统、自动飞行控制系统、通信系统、导航系统、仪表系统、电气系统、燃油系统、起落架、动力装置等。

飞机系统是指飞机上完成各项功能的系统的总称。

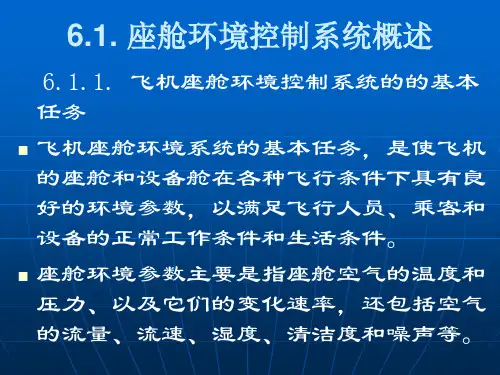

第二章空调系统和增压系统1.座舱环境控制系统组成与功用组成：包括氧气系统、增压座舱和空调系统功能：创造良好的座舱环境2.空调系统的功能和组成保证舱内的温度、湿度和二氧化碳的浓度，保障舒适安全的飞行环境。

空调系统由加热、通风和去湿等部分组成。

3.增压系统增压空气来源,●发动机压气机引气，是主要来源;●在地面和空中的一定条件下从APU引气启动发动机或作为备用气源;●在地面可使用地面气源.4.增压系统为以下系统提供气源空调/增压、机翼和发动机加热防冰、发动机起动、液压油箱增压、水箱增压、全温探头（如安装）5.飞机空调系统包括座舱加温系统和制冷系统等。

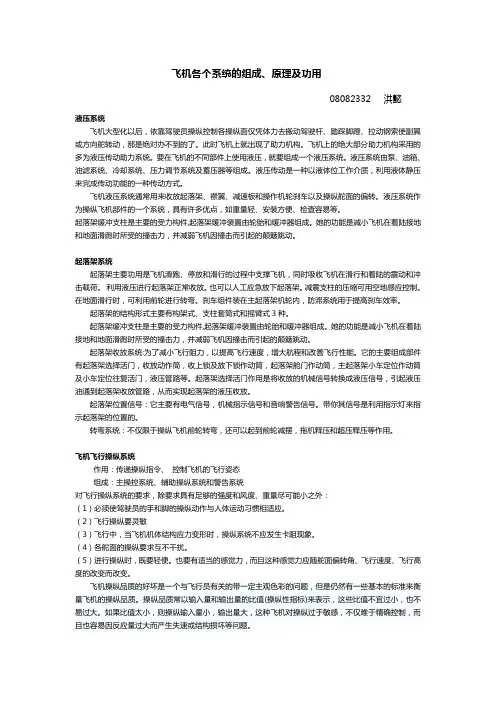

飞机各个系统的组成、原理及功用08082332 洪懿液压系统飞机大型化以后，依靠驾驶员操纵控制各操纵面仅凭体力去搬动驾驶杆、踏踩脚蹬、拉动钢索使副翼或方向舵转动，那是绝对办不到的了。

此时飞机上就出现了助力机构。

飞机上的绝大部分助力机构采用的多为液压传动助力系统。

要在飞机的不同部件上使用液压，就要组成一个液压系统。

液压系统由泵、油箱、油滤系统、冷却系统、压力调节系统及蓄压器等组成。

液压传动是一种以液体位工作介质，利用液体静压来完成传动功能的一种传动方式。

飞机液压系统通常用来收放起落架、襟翼、减速板和操作机轮刹车以及操纵舵面的偏转。

液压系统作为操纵飞机部件的一个系统，具有许多优点，如重量轻、安装方便、检查容易等。

起落架缓冲支柱是主要的受力构件,起落架缓冲装置由轮胎和缓冲器组成。

她的功能是减小飞机在着陆接地和地面滑跑时所受的撞击力，并减弱飞机因撞击而引起的颠簸跳动。

起落架系统起落架主要功用是飞机滑跑、停放和滑行的过程中支撑飞机，同时吸收飞机在滑行和着陆的震动和冲击载荷。

利用液压进行起落架正常收放。

也可以人工应急放下起落架。

减震支柱的压缩可用空地感应控制。

在地面滑行时，可利用前轮进行转弯。

刹车组件装在主起落架机轮内，防滞系统用于提高刹车效率。

起落架的结构形式主要有构架式、支柱套筒式和摇臂式3种。

起落架缓冲支柱是主要的受力构件,起落架缓冲装置由轮胎和缓冲器组成。

她的功能是减小飞机在着陆接地和地面滑跑时所受的撞击力，并减弱飞机因撞击而引起的颠簸跳动。

起落架收放系统:为了减小飞行阻力，以提高飞行速度，增大航程和改善飞行性能。

它的主要组成部件有起落架选择活门，收放动作筒，收上锁及放下锁作动筒，起落架舱门作动筒，主起落架小车定位作动筒及小车定位往复活门，液压管路等。

起落架选择活门作用是将收放的机械信号转换成液压信号，引起液压油通到起落架收放管路，从而实现起落架的液压收放。

起落架位置信号：它主要有电气信号，机械指示信号和音响警告信号。

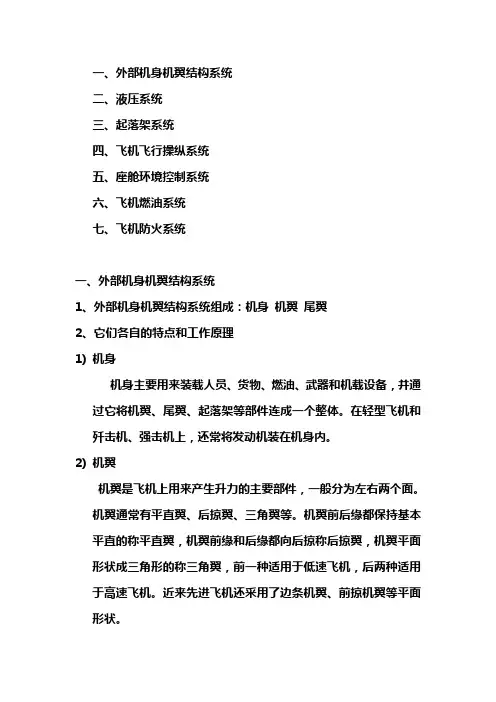

一、外部机身机翼结构系统二、液压系统三、起落架系统四、飞机飞行操纵系统五、座舱环境控制系统六、飞机燃油系统七、飞机防火系统一、外部机身机翼结构系统1、外部机身机翼结构系统组成：机身机翼尾翼2、它们各自的特点和工作原理1)机身机身主要用来装载人员、货物、燃油、武器和机载设备，并通过它将机翼、尾翼、起落架等部件连成一个整体。

在轻型飞机和歼击机、强击机上，还常将发动机装在机身内。

2)机翼机翼是飞机上用来产生升力的主要部件，一般分为左右两个面。

机翼通常有平直翼、后掠翼、三角翼等。

机翼前后缘都保持基本平直的称平直翼，机翼前缘和后缘都向后掠称后掠翼，机翼平面形状成三角形的称三角翼，前一种适用于低速飞机，后两种适用于高速飞机。

近来先进飞机还采用了边条机翼、前掠机翼等平面形状。

左右机翼后缘各设一个副翼，飞行员利用副翼进行滚转操纵。

即飞行员向左压杆时，左机翼上的副翼向上偏转，左机翼升力下降；右机翼上的副翼下偏，右机翼升力增加，在两个机翼升力差作用下飞机向左滚转。

为了降低起飞离地速度和着陆接地速度，缩短起飞和着陆滑跑距离，左右机翼后缘还装有襟翼。

襟翼平时处于收上位置，起飞着陆时放下。

3)尾翼尾翼分垂直尾翼和水平尾翼两部分。

1.垂直尾翼垂直尾翼垂直安装在机身尾部，主要功能为保持飞机的方向平衡和操纵。

通常垂直尾翼后缘设有方向舵。

飞行员利用方向舵进行方向操纵。

当飞行员右蹬舵时，方向舵右偏，相对气流吹在垂尾上，使垂尾产生一个向左的侧力，此侧力相对于飞机重心产生一个使飞机机头右偏的力矩，从而使机头右偏。

同样，蹬左舵时，方向舵左偏，机头左偏。

某些高速飞机，没有独立的方向舵，整个垂尾跟着脚蹬操纵而偏转，称为全动垂尾。

2.水平尾翼水平尾翼水平安装在机身尾部，主要功能为保持俯仰平衡和俯仰操纵。

低速飞机水平尾翼前段为水平安定面，是不可操纵的，其后缘设有升降舵，飞行员利用升降舵进行俯仰操纵。

即飞行员拉杆时，升降舵上偏，相对气流吹向水平尾翼时，水平尾翼产生附加的负升力（向下的升力），此力对飞机重心产生一个使机头上仰的力矩，从而使飞机抬头。

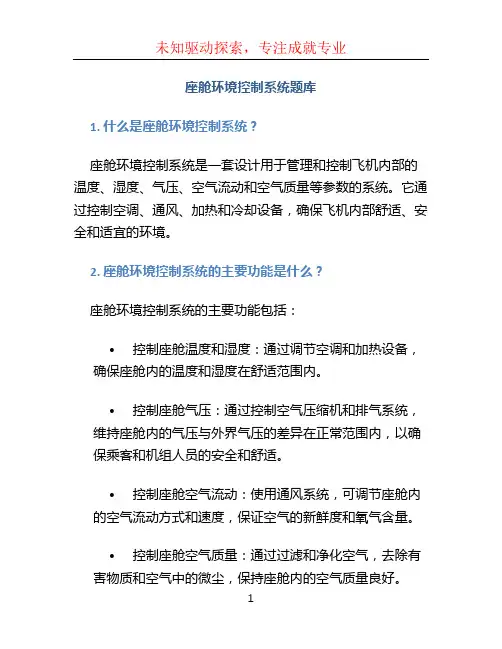

座舱环境控制系统题库1. 什么是座舱环境控制系统？座舱环境控制系统是一套设计用于管理和控制飞机内部的温度、湿度、气压、空气流动和空气质量等参数的系统。

它通过控制空调、通风、加热和冷却设备，确保飞机内部舒适、安全和适宜的环境。

2. 座舱环境控制系统的主要功能是什么？座舱环境控制系统的主要功能包括：•控制座舱温度和湿度：通过调节空调和加热设备，确保座舱内的温度和湿度在舒适范围内。

•控制座舱气压：通过控制空气压缩机和排气系统，维持座舱内的气压与外界气压的差异在正常范围内，以确保乘客和机组人员的安全和舒适。

•控制座舱空气流动：使用通风系统，可调节座舱内的空气流动方式和速度，保证空气的新鲜度和氧气含量。

•控制座舱空气质量：通过过滤和净化空气，去除有害物质和空气中的微尘，保持座舱内的空气质量良好。

3. 座舱环境控制系统的组成部分有哪些？座舱环境控制系统通常由以下几个组成部分组成：•空调系统：包括空调机组、冷却器、换热器等，用于调节座舱温度和湿度。

•通风系统：包括通风机、通风口和通风管道等，用于调节座舱内的空气流动。

•加热和冷却系统：包括加热器和制冷器等，用于调节座舱的加热和冷却。

•空气压缩机和排气系统：用于控制座舱内的气压，确保与外界的气压差异在安全范围内。

•过滤和净化系统：包括过滤器和净化器等，用于去除空气中的有害物质和微尘。

4. 座舱环境控制系统的工作原理是什么？座舱环境控制系统的工作原理通常是这样的：•空调系统根据座舱内部的温度和湿度情况，自动调节空调机组的制冷和加热功能，以维持座舱内的温湿度在舒适范围内。

•通风系统通过通风机和通风口，将新鲜空气引入座舱内，并将座舱内的污浊空气排出，以保持座舱内的空气流动。

•加热和冷却系统根据座舱内的温度需求，控制加热器和制冷器的工作，以提供适当的加热和冷却效果。

•空气压缩机和排气系统通过自动控制，确保座舱内的气压与外界气压的差异在安全范围内。

•过滤和净化系统利用过滤器和净化器，去除空气中的有害物质和微尘，提供良好的空气质量。

一、外部机身机翼结构系统二、液压系统三、起落架系统四、飞机飞行操纵系统五、座舱环境控制系统六、飞机燃油系统七、飞机防火系统一、外部机身机翼结构系统1、外部机身机翼结构系统组成：机身机翼尾翼2、它们各自的特点和工作原理1)机身机身主要用来装载人员、货物、燃油、武器和机载设备，并通过它将机翼、尾翼、起落架等部件连成一个整体。

在轻型飞机和歼击机、强击机上，还常将发动机装在机身内。

2)机翼机翼是飞机上用来产生升力的主要部件，一般分为左右两个面。

机翼通常有平直翼、后掠翼、三角翼等。

机翼前后缘都保持基本平直的称平直翼，机翼前缘和后缘都向后掠称后掠翼，机翼平面形状成三角形的称三角翼，前一种适用于低速飞机，后两种适用于高速飞机。

近来先进飞机还采用了边条机翼、前掠机翼等平面形状。

左右机翼后缘各设一个副翼，飞行员利用副翼进行滚转操纵。

即飞行员向左压杆时，左机翼上的副翼向上偏转，左机翼升力下降；右机翼上的副翼下偏，右机翼升力增加，在两个机翼升力差作用下飞机向左滚转。

为了降低起飞离地速度和着陆接地速度，缩短起飞和着陆滑跑距离，左右机翼后缘还装有襟翼。

襟翼平时处于收上位置，起飞着陆时放下。

3)尾翼尾翼分垂直尾翼和水平尾翼两部分。

1.垂直尾翼垂直尾翼垂直安装在机身尾部，主要功能为保持飞机的方向平衡和操纵。

通常垂直尾翼后缘设有方向舵。

飞行员利用方向舵进行方向操纵。

当飞行员右蹬舵时，方向舵右偏，相对气流吹在垂尾上，使垂尾产生一个向左的侧力，此侧力相对于飞机重心产生一个使飞机机头右偏的力矩，从而使机头右偏。

同样，蹬左舵时，方向舵左偏，机头左偏。

某些高速飞机，没有独立的方向舵，整个垂尾跟着脚蹬操纵而偏转，称为全动垂尾。

2.水平尾翼水平尾翼水平安装在机身尾部，主要功能为保持俯仰平衡和俯仰操纵。

低速飞机水平尾翼前段为水平安定面，是不可操纵的，其后缘设有升降舵，飞行员利用升降舵进行俯仰操纵。

即飞行员拉杆时，升降舵上偏，相对气流吹向水平尾翼时，水平尾翼产生附加的负升力（向下的升力），此力对飞机重心产生一个使机头上仰的力矩，从而使飞机抬头。

飞机各个系统的组成及原理一、外部机身机翼结构系统二、液压系统三、起落架系统四、飞机飞行操纵系统五、座舱环境控制系统六、飞机燃油系统七、飞机防火系统一、外部机身机翼结构系统1、外部机身机翼结构系统组成：机身机翼尾翼2、它们各自的特点和工作原理1)机身机身主要用来装载人员、货物、燃油、武器和机载设备，并通过它将机翼、尾翼、起落架等部件连成一个整体。

在轻型飞机和歼击机、强击机上，还常将发动机装在机身内。

2)机翼机翼是飞机上用来产生升力的主要部件，一般分为左右两个面。

机翼通常有平直翼、后掠翼、三角翼等。

机翼前后缘都保持基本平直的称平直翼，机翼前缘和后缘都向后掠称后掠翼，机翼平面形状成三角形的称三角翼，前一种适用于低速飞机，后两种适用于高速飞机。

近来先进飞机还采用了边条机翼、前掠机翼等平面形状。

左右机翼后缘各设一个副翼，飞行员利用副翼进行滚转操纵。

即飞行员向左压杆时，左机翼上的副翼向上偏转，左机翼升力下降；右机翼上的副翼下偏，右机翼升力增加，在两个机翼升力差作用下飞机向左滚转。

为了降低起飞离地速度和着陆接地速度，缩短起飞和着陆滑跑距离，左右机翼后缘还装有襟翼。

襟翼平时处于收上位置，起飞着陆时放下。

3)尾翼尾翼分垂直尾翼和水平尾翼两部分。

1.垂直尾翼垂直尾翼垂直安装在机身尾部，主要功能为保持飞机的方向平衡和操纵。

通常垂直尾翼后缘设有方向舵。

飞行员利用方向舵进行方向操纵。

当飞行员右蹬舵时，方向舵右偏，相对气流吹在垂尾上，使垂尾产生一个向左的侧力，此侧力相对于飞机重心产生一个使飞机机头右偏的力矩，从而使机头右偏。

同样，蹬左舵时，方向舵左偏，机头左偏。

某些高速飞机，没有独立的方向舵，整个垂尾跟着脚蹬操纵而偏转，称为全动垂尾。

2.水平尾翼水平尾翼水平安装在机身尾部，主要功能为保持俯仰平衡和俯仰操纵。

低速飞机水平尾翼前段为水平安定面，是不可操纵的，其后缘设有升降舵，飞行员利用升降舵进行俯仰操纵。

即飞行员拉杆时，升降舵上偏，相对气流吹向水平尾翼时，水平尾翼产生附加的负升力（向下的升力），此力对飞机重心产生一个使机头上仰的力矩，从而使飞机抬头。

座舱环境控制系统的主要作用及组成部分座舱环境控制系统（Cabin Environment Control System，简称CECS）是飞机上的一个重要系统，它的主要作用是为机上的乘客和机组人员提供一个舒适、安全的舱内环境。

座舱环境控制系统主要由供气和供电系统、空调和通风系统、压力控制系统以及火灾控制系统组成。

一、供气和供电系统：供气系统主要包括为驾驶舱、客舱以及各个舱段提供空气的供气系统。

它是整个座舱环境控制系统的基础，通过气源系统将压缩空气输送到各个舱段，满足乘客和机组人员的通风、空调以及人员供氧要求。

供电系统主要包括为座舱环境控制系统提供电能的供电系统。

通过适配电源系统，将电能输送到各个座舱环境控制设备，以保证它们的正常工作。

供电系统还应具备备份电源以及电能管理系统等功能，以确保系统的连续可靠运行。

二、空调和通风系统：空调和通风系统是座舱环境控制系统的核心组成部分，它主要负责控制并调节座舱内的温度、湿度、气流以及氧气含量等参数。

空调系统通过循环调节进入座舱内的外部空气，以满足舱内的温度和湿度需求；通风系统则负责排除座舱内的污染物和异味，并保持舱内空气的新鲜和流动性。

三、压力控制系统：压力控制系统是为了确保座舱内的气压稳定和舒适，以减轻乘客和机组人员的耳朵不适。

它通过压力控制系统的调控，使座舱内的气压保持在一个合适的范围内，并与机外的大气压力相协调。

四、火灾控制系统：火灾控制系统是为了检测、探测和灭火舱内可能出现的火灾，并确保座舱内的安全。

它通过火灾探测器、火灾报警器以及相应的灭火装置，以及相应的自动控制系统，实现对火灾的控制和扑灭。

此外，座舱环境控制系统还包括监控和控制设备，用于监测和控制座舱内的温度、湿度、气流速度以及气压等参数。

通过这些设备，可以实时监测座舱内的环境状况，并根据设定的参数进行自动调节。

总之，座舱环境控制系统是一个复杂的系统，它的主要作用是为机上乘客和机组人员提供一个舒适、安全的舱内环境。

飞机的构造与系统飞机的基本组成飞机的主要组成部分及其功能如下：１、推进系统：包括动力装置（发动机和保证其正常工作所需的附件）、能源及工质。

其主要功能是产生推动附件前进的推力（或拉力）。

２、操作系统：其主要功能是形成（自动或有驾驶员）与传递操纵指令，驱动舵面和其他机构，控制飞机按预定航线飞行。

３、机体：包括机身、机翼和尾翼等。

其主要功能是产生升力；装载有效载荷、燃油及机载设备；将其他系统和装置连成一个整体，构成适于稳定及操纵飞行的气动外形。

４、起落装置：其主要功用是飞机在地面停放、滑行、起降滑跑时，用以支持以及吸收撞击能量并操纵滑行方向。

５、机载设备：包括方向仪表、导航、通信、环境控制、生命保障、能源供给等设备以及客舱生活服务设施（对民用飞机）或武器和火控系统（对军用飞机）。

航空发动机为航空器（主要指飞机）提供所需动力的发动机。

目前，飞机常用的发动机主要有四类：１、活塞式航空发动机：早期在飞机和直升机上应用的发动机，用它带动螺旋浆或旋翼。

活塞式航空发动机的优点是省油，螺旋浆在低速飞行时推进效率高，在相同功率下能产生较大的拉力，有利于提高飞机的起飞性能。

缺点是结构复杂，重量大而输出功率小，螺旋浆在高速飞行时推进效率低，因此不适用于大型和高速飞机。

但是对低速飞机而言，它具有喷气式发动机不可比拟的优点，那就是耗油率低。

此外，由于燃烧较完全，对环境的污染相对较低，噪音也较小。

因此，小功率的活塞式航空发动机还广泛使用在轻型飞机、直升机以及超轻型飞机上。

２、涡轮螺旋浆发动机：燃气涡轮发动机构造简单、功率大、体积小和重量轻，可以用在大型飞机上。

但由于螺旋浆的限制，仍限用于速度低于８００公里／小时的飞机上。

３、涡轮喷气发动机：具有重量轻、体积小和功率大的特点，适于超音速飞行。

但在高亚音速范围内推进效率较低，耗油也多。

在发动机涡轮后的喷管中补充燃油，构成加力燃烧室，可以大幅度提高推力，但是耗油量增加很多，只能用在短时间作超音速飞行的超音速歼击机和轰炸机上。
