电梯曳引机工作原理电梯曳引机是电梯系统中的核心部件之一，它的主要功能是传递电动机的动力，将电梯升降机轿厢沿着导轨运行，并保证行程的平稳与安全。
本文将详细介绍电梯曳引机的工作原理及相关知识。
一、电梯曳引机的构成电梯曳引机主要由电动机、减速器、曳引轮、离合器等多个组成部分组成。
曳引轮是电梯曳引机中最为重要的零部件之一。
它是电梯耗能最大的部件，因为它必须在电动机的驱动下，通过钢丝绳在导轨上完成升降机的上下运动。
电梯曳引机的核心部件是曳引轮，其作用是在电动机的驱动下通过钢丝绳的拉扯，将轿厢拉动沿着导轨上下运动。
在曳引轮中，存在一个弹簧式刹车，用于对曳引轮的运动进行控制。
离合器则扮演着重要的角色，它能够在电动机启动的瞬间迅速响应，让曳引轮开始运转，将轿厢沿着导轨运行。
而减速器则起到了降低电动机的速度，提高扭矩的作用。
除了曳引轮、电动机、减速器、离合器等核心部件外，电梯曳引机还包括了导轨的固定系统、配重系统、紧急制动系统等，这些部分都是电梯曳引机正常运行所必需的。
二、电梯曳引机的基本工作原理电梯曳引机的工作原理可以简单地描述为：电动机通过减速器驱动曳引轮，在钢丝绳的牵引下将电梯轿厢平稳地移动到各个楼层。
曳引机的电机通常使用3相异步电机，它具有运行可靠、维护简单、耐久性强等优点。
电机驱动曳引机的曳引轮，曳引轮通过多股钢丝绳从轿厢下方传动力量，使轿厢完成上升和下降的动作。
轿厢上方有配重系统，它用于平衡轿厢的重量，使得电动机在启动时只需提供足够的力，即可将轿厢沿着导轨顺利地升降。
在轿厢上方与配重之间，通过细钢丝则连接，在升降时保持平衡，实现平稳升降。
曳引机还设置了多层制动系统，以确保在紧急事件时电梯的安全使用。
制动系统包括梯形制动、弹簧制动。
弹簧制动是依靠弹簧的伸缩作用，使制动器紧贴于曳引轮，实现紧急制动的目的。
三、电梯曳引机的工作特点1、电梯曳引机具有高的消耗性能。
由于曳引轮必须不停地搭接电梯轿厢和导轨间的钢丝绳，导致它的磨损和疲劳程度较高，因此定期的检查和维护对于延长电梯曳引机的使用寿命非常重要。
电梯结构原理及其控制 The manuscript was revised on the evening of 20211.电梯曳引机的作用、类型P19作用：电梯曳引系统的功能是输出动力和传递动力，驱动电梯运行；曳引机作用为电梯运行提供动力。
类型：⑴有齿轮曳引机（①蜗杆减速器曳引机、②齿轮减速器曳引机、③行星齿轮减速器曳引机）、⑵无齿轮曳引机、⑶带传动曳引机曳引绳槽的种类、特点P23在电梯中常见的绳槽形状有半圆槽、带切口槽和楔形槽三种。
①半圆槽：半圆绳槽与钢丝绳形状相似，与钢丝绳接触面积最大，对钢丝绳挤压力较小，钢丝绳在绳槽中变形小，摩擦小，利于延长钢丝绳和曳引轮寿命，但其当量摩擦系数小，绳易打滑。
②带切口半圆槽（凹形槽）：在半圆槽底部切制了一个锲形槽，使钢丝绳在沟槽处发生弹性形变，一部分锲入槽中，使当量摩擦系数大大增加。
③锲形槽（V形槽）：槽形于钢丝绳接触面积较小，槽形两侧对钢丝绳产生很大的挤压力，单位面积压力较大钢丝绳变形大，使其产生较大的当量摩擦系数，可以获得较大的摩擦力，但使绳槽与钢丝绳之间的磨损比较严重。
电梯平层时制动器的原理P25：制动器的工作原理是当电处于静止状态时，曳引电动机、电磁制动器的线圈中均无电流通过，这是因电磁铁间没有吸引力，制动瓦块在制动弹簧压力作用下将制动轮抱紧，保证电梯不工作。
当曳引电动机通电旋转的瞬间，制动电磁铁线圈同时通上电流，电磁铁芯迅速磁化吸合，带动制动臂使其克服制动弹簧的作用力，制动瓦块张开，与制动轮完全脱离，电梯得以运行。
当电梯轿厢到达所需停站时，曳引电动机失电、制动电磁铁铁圈同时失电，电磁铁芯中磁力迅速消失，电磁铁芯在制动弹簧力的作用下通过制动臂复位，使制动瓦块再次将制动轮抱住，电梯停止工作。
电梯上下跑时超越保护类型、作用：三对开关，终端终端换速、终端极限P64、73超越上下极限工作位置保护装置：强迫减速开关、限位开关、极限开关，分别起到强迫减速、切断控制电路、切断动力电源三级保护。
第一节 曳引系统一、曳引驱动工作原理曳引式电梯曳引驱动关系如图2—2所示。
安装在机房的电动机与减速箱、制动器等组成曳引机，是曳引驱动的动力。
曳引钢丝绳通过曳引轮一端连接轿厢，一端连接对重装置。
为使井道中的轿厢与对重各自沿井道中导轨运行而不相蹭，曳引机上放置一导向轮使二者分开。
轿厢与对重装置的重力使曳引钢丝绳压紧在曳引轮槽内产生摩擦力。
这样，电动机转动带动曳引轮转动，驱动钢丝绳，拖动轿厢和对重作相对运动。
即轿厢上升，对重下降；对重上升，轿厢下降。
于是，轿厢在井道中沿导轨上、下往复运行，电梯执行垂直运送任务。
图2—2 电梯曳引传动系统1—电动机；2—制动器；3—减速器；4—曳引绳；5—导向轮；6—绳头组合；7—轿厢；8—对重轿厢与对重能作相对运动是靠曳引绳和曳引轮间的摩擦力来实现的。
这种力就叫曳引力或驱动力。
运行中电梯轿厢的载荷和轿厢的位置以及运行方向都在变化。
为使电梯在各种情况下都有足够的曳引力，国家标准GB 7588—1995《电梯制造与安装安全规范》规定：曳引条件必须满足：T 1／T 2×C 1×C 2≤e f α式中：T 1／T 2——为载有125％额定载荷的轿厢位于最低层站及空轿厢位于最高层站的两种情况下，曳引轮两边的曳引绳较大静拉力与较小静拉力之比。
C 1——与加速度、减速度及电梯特殊安装情况有关的系数，一般称为动力系数或加速系数。
(C 1＝a g ag -+；g ：重力加速度，a ：轿厢制动减速度)。
C 2——由于磨损导致曳引轮槽断面变化的影响系数(对半圆或切口槽：C 2＝1，对V 型槽：C 2＝1．2)。
e f α中，f 为曳引绳在曳引槽中的当量摩擦系数，α为曳引绳在曳引导轮上的包角。
e fα称为曳引系数。
它限定了T 1／T 2的比值，e f α越大，则表明了T 1／T 2允许值和T 1—T 2允许值越大，也就表明电梯曳引能力越大。
因此，一台电梯的曳引系数代表了该台电梯的曳引能力。
曳引式电梯的工作原理
曳引式电梯是一种常见的电梯类型，其工作原理如下：
1. 电动机：曳引式电梯通过电动机来提供动力。
电动机一般安装在电梯轿厢的顶部，通过减速器将电动机的高速旋转转变为轿厢的垂直运动。
2. 曳引系统：曳引系统由曳引机、曳引绳和配重组成。
曳引机安装在电梯机房，曳引绳固定在轿厢的底部，并经过曳引机的滑轮组。
配重则通过配重绳和滑轮组连接在曳引绳的另一端。
当电梯正常工作时，电动机驱动曳引机旋转，通过曳引绳将轿厢向上或向下运动。
3. 控制系统：控制系统监控和控制电梯的运行。
它通过按下楼层按钮、门开关等接收乘客的指令，并将这些指令转化为相应的电梯运行信号。
控制系统还会根据电梯的载重情况和电能消耗等因素来调节电梯的运行速度和停靠楼层。
4. 安全系统：曳引式电梯还包括许多安全装置，以保证乘客和设备的安全。
例如，轿厢门上配有光电开关，能够检测到门是否关闭，防止乘客受伤。
如果发生紧急情况，如电力故障或乘客按下紧急按钮，电梯将停在最近的楼层并打开门，以便乘客疏散。
总的来说，曳引式电梯是通过电动机、曳引系统、控制系统和安全系统的协同工作来提供垂直运输服务的。

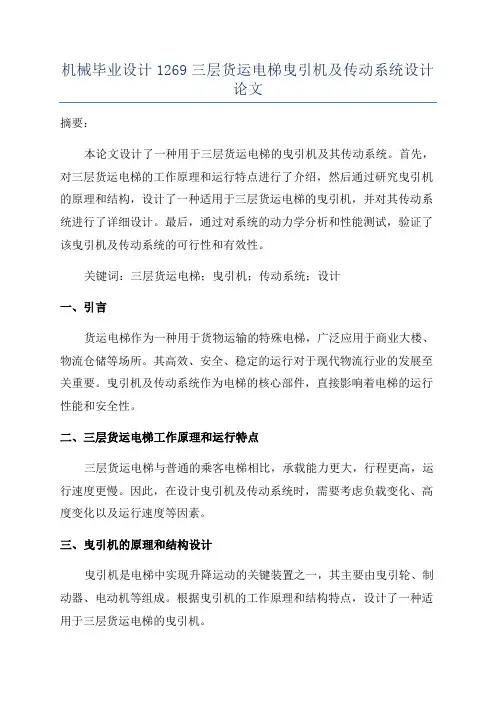

机械毕业设计1269三层货运电梯曳引机及传动系统设计论文摘要：本论文设计了一种用于三层货运电梯的曳引机及其传动系统。
首先，对三层货运电梯的工作原理和运行特点进行了介绍，然后通过研究曳引机的原理和结构，设计了一种适用于三层货运电梯的曳引机，并对其传动系统进行了详细设计。
最后，通过对系统的动力学分析和性能测试，验证了该曳引机及传动系统的可行性和有效性。
关键词：三层货运电梯；曳引机；传动系统；设计一、引言货运电梯作为一种用于货物运输的特殊电梯，广泛应用于商业大楼、物流仓储等场所。
其高效、安全、稳定的运行对于现代物流行业的发展至关重要。
曳引机及传动系统作为电梯的核心部件，直接影响着电梯的运行性能和安全性。
二、三层货运电梯工作原理和运行特点三层货运电梯与普通的乘客电梯相比，承载能力更大，行程更高，运行速度更慢。
因此，在设计曳引机及传动系统时，需要考虑负载变化、高度变化以及运行速度等因素。
三、曳引机的原理和结构设计曳引机是电梯中实现升降运动的关键装置之一，其主要由曳引轮、制动器、电动机等组成。
根据曳引机的工作原理和结构特点，设计了一种适用于三层货运电梯的曳引机。
四、传动系统的设计传动系统是曳引机的重要组成部分，负责将电动机输出的动力传递给曳引轮，实现电梯的升降运动。
通过对传动系统的动力学分析和参数计算，设计出了一种合理的传动比，确保曳引机的运行稳定性和高效性。
五、系统性能分析与测试通过对设计的曳引机及传动系统进行动力学分析和性能测试，验证了其可行性和有效性。
测试结果表明，该曳引机及传动系统能够满足三层货运电梯的工作要求，并具有较好的运行性能和安全性能。
六、结论本论文设计了一种用于三层货运电梯的曳引机及其传动系统，并对其进行了动力学分析和性能测试。
结果表明，该曳引机及传动系统可以满足电梯的运行要求，并具有良好的运行性能和安全性能。
[1]张雷.机械设计与制造技术.北京：高等教育出版社。
[2]李明.电梯工程设计手册.北京：中国建筑工业出版社。

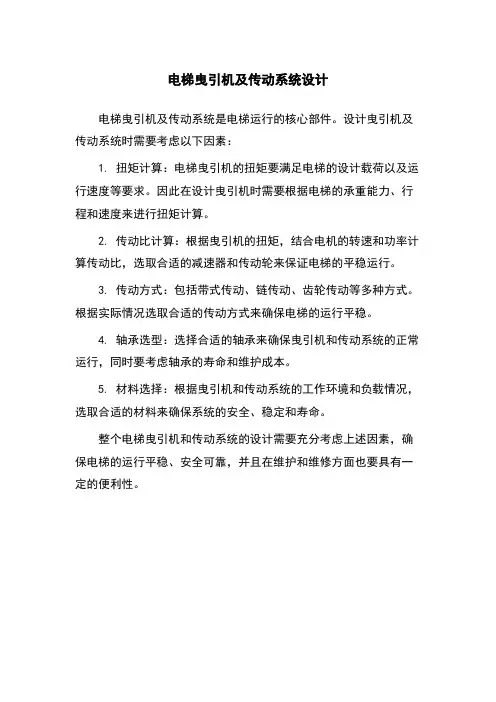

电梯曳引机及传动系统设计
电梯曳引机及传动系统是电梯运行的核心部件。
设计曳引机及传动系统时需要考虑以下因素：
1. 扭矩计算：电梯曳引机的扭矩要满足电梯的设计载荷以及运行速度等要求。
因此在设计曳引机时需要根据电梯的承重能力、行程和速度来进行扭矩计算。
2. 传动比计算：根据曳引机的扭矩，结合电机的转速和功率计算传动比，选取合适的减速器和传动轮来保证电梯的平稳运行。
3. 传动方式：包括带式传动、链传动、齿轮传动等多种方式。
根据实际情况选取合适的传动方式来确保电梯的运行平稳。
4. 轴承选型：选择合适的轴承来确保曳引机和传动系统的正常运行，同时要考虑轴承的寿命和维护成本。
5. 材料选择：根据曳引机和传动系统的工作环境和负载情况，选取合适的材料来确保系统的安全、稳定和寿命。
整个电梯曳引机和传动系统的设计需要充分考虑上述因素，确保电梯的运行平稳、安全可靠，并且在维护和维修方面也要具有一定的便利性。
曳引电梯的工作原理
电梯的曳引机是一个巨大的铁疙瘩，它从电机端通过皮带与曳引轮相连，当电梯开始运行时，曳引电动机通过皮带带动曳引轮旋转，通过一个或几个滑轮与轿厢的导轨相连接，这样轿厢就能沿导轨移动。
电梯在运行过程中，由曳引轮将电梯轿厢的重量传给导轨。
当电梯运行到最高层时，当电梯轿厢重量达到最大允许重量时，曳引电机停止转动，曳引轮停止转动。
此时的电梯轿厢会因为重力而下落到底层。
这时，如果电梯安装在不稳定的基础上（如楼梯上），会引起较大的震动和冲击。
如果安装在较稳定的基础上（如平地），则会使电梯的稳定性受到影响。
为了解决这个问题，一种解决办法是在导轨上安装一个与其等高的支承座（支承座可以是固定的也可以是可移动的）。
这样当电梯轿厢上升时，支承座就能相应地升起；而当电梯轿厢下降时，支承座就能相应地下降。
在这种情况下，当电梯运行到最高层时，由于支承座会相应地下降；而当电梯运行到较低层时，支承座会相应地上升。
