电梯工作原理与运动分析详解

电梯工作原理及结构图一、电梯工作原理电梯是一种垂直运输设备，通过电动机驱动，使电梯的升降运动实现人员或者物品的快速、安全的运输。

电梯的工作原理主要包括以下几个方面：1.1 电动机驱动电梯的运行离不开电动机的驱动。

电梯通常采用交流电动机或者直流电动机作为驱动源，通过电源系统提供的电能，将电能转化为机械能，驱动电梯的升降运动。

1.2 控制系统电梯的控制系统起着重要的作用，它能够控制电梯的起停、开关门等动作。

控制系统通常由电梯控制器、按钮、传感器等组成。

当乘客按下电梯内或者外的按钮时，控制系统会根据指令来控制电梯的运行。

1.3 安全系统为了保障乘客的安全，电梯还配备了多重安全系统。

其中包括紧急制动器、限速器、安全钳等。

紧急制动器能够在电梯发生故障时迅速刹车，避免发生意外。

限速器能够监测电梯的运行速度，一旦超过安全范围，会自动切断电梯的电源。

安全钳则能够在电梯超过安全高度时，阻挠电梯继续上升。

1.4 平衡系统电梯还配备了平衡系统，主要用于平衡电梯的重力和负荷。

平衡系统通常由配重和平衡绳组成。

配重通过重力作用，与电梯的载荷相平衡，减小电梯电动机的负荷，提高电梯的运行效率。

二、电梯结构图电梯的结构图包括电梯的主要组成部份及其相互关系，下面是一个简化的电梯结构图：2.1 电梯井道电梯井道是电梯的固定运行轨道，通常由钢结构构成。

井道内有电梯轿厢和配重块运行的轨道。

2.2 电梯轿厢电梯轿厢是乘客或者物品运输的空间，通常由钢结构构成。

轿厢内配有按钮、指示灯等设备，用于乘客选择楼层和显示当前楼层。

2.3 电梯门电梯门用于乘客进出电梯轿厢，通常由金属材料制成。

电梯门通常分为外门和内门，外门用于隔离电梯轿厢和楼层空间，内门用于隔离电梯轿厢和电梯井道。

2.4 电梯驱动系统电梯驱动系统由电动机、减速器和传动装置组成。

电动机通过减速器和传动装置将电能转化为机械能，驱动电梯的升降运动。

2.5 电梯导轨电梯导轨用于引导电梯轿厢和配重块的运行轨迹，通常由钢材制成。

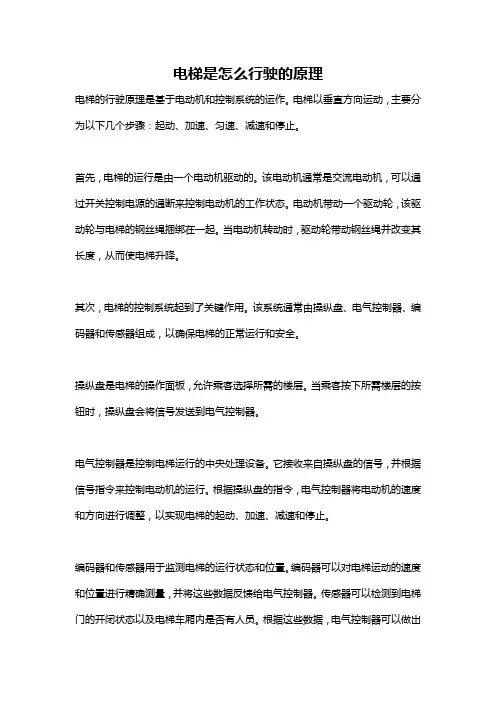

电梯是怎么行驶的原理电梯的行驶原理是基于电动机和控制系统的运作。

电梯以垂直方向运动，主要分为以下几个步骤：起动、加速、匀速、减速和停止。

首先，电梯的运行是由一个电动机驱动的。

该电动机通常是交流电动机，可以通过开关控制电源的通断来控制电动机的工作状态。

电动机带动一个驱动轮，该驱动轮与电梯的钢丝绳捆绑在一起。

当电动机转动时，驱动轮带动钢丝绳并改变其长度，从而使电梯升降。

其次，电梯的控制系统起到了关键作用。

该系统通常由操纵盘、电气控制器、编码器和传感器组成，以确保电梯的正常运行和安全。

操纵盘是电梯的操作面板，允许乘客选择所需的楼层。

当乘客按下所需楼层的按钮时，操纵盘会将信号发送到电气控制器。

电气控制器是控制电梯运行的中央处理设备。

它接收来自操纵盘的信号，并根据信号指令来控制电动机的运行。

根据操纵盘的指令，电气控制器将电动机的速度和方向进行调整，以实现电梯的起动、加速、减速和停止。

编码器和传感器用于监测电梯的运行状态和位置。

编码器可以对电梯运动的速度和位置进行精确测量，并将这些数据反馈给电气控制器。

传感器可以检测到电梯门的开闭状态以及电梯车厢内是否有人员。

根据这些数据，电气控制器可以做出相应的调整，以确保电梯的安全和顺畅运行。

另外，电梯还配备了安全系统，如紧急制动装置和故障保护装置。

当电梯出现故障或状况异常时，这些安全系统会立即启动，保护乘客的安全。

总结起来，电梯的行驶原理是通过电动机和控制系统的协调工作来实现的。

电动机驱动钢丝绳，使电梯在垂直方向上运动。

控制系统负责接收并处理乘客的指令，根据指令控制电动机的转速和方向，以及对电梯的位置进行监测和调整。

通过这些步骤的协调，电梯可以安全、高效地运行。

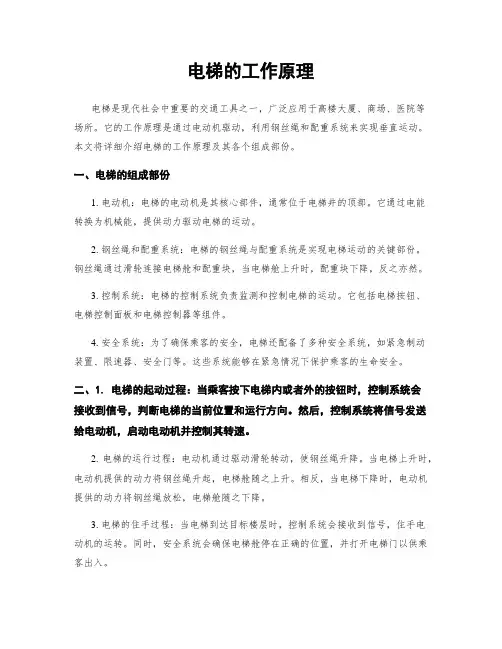

电梯的工作原理电梯是现代社会中重要的交通工具之一，广泛应用于高楼大厦、商场、医院等场所。

它的工作原理是通过电动机驱动，利用钢丝绳和配重系统来实现垂直运动。

本文将详细介绍电梯的工作原理及其各个组成部份。

一、电梯的组成部份1. 电动机：电梯的电动机是其核心部件，通常位于电梯井的顶部。

它通过电能转换为机械能，提供动力驱动电梯的运动。

2. 钢丝绳和配重系统：电梯的钢丝绳与配重系统是实现电梯运动的关键部份。

钢丝绳通过滑轮连接电梯舱和配重块，当电梯舱上升时，配重块下降，反之亦然。

3. 控制系统：电梯的控制系统负责监测和控制电梯的运动。

它包括电梯按钮、电梯控制面板和电梯控制器等组件。

4. 安全系统：为了确保乘客的安全，电梯还配备了多种安全系统，如紧急制动装置、限速器、安全门等。

这些系统能够在紧急情况下保护乘客的生命安全。

二、1. 电梯的起动过程：当乘客按下电梯内或者外的按钮时，控制系统会接收到信号，判断电梯的当前位置和运行方向。

然后，控制系统将信号发送给电动机，启动电动机并控制其转速。

2. 电梯的运行过程：电动机通过驱动滑轮转动，使钢丝绳升降。

当电梯上升时，电动机提供的动力将钢丝绳升起，电梯舱随之上升。

相反，当电梯下降时，电动机提供的动力将钢丝绳放松，电梯舱随之下降。

3. 电梯的住手过程：当电梯到达目标楼层时，控制系统会接收到信号，住手电动机的运转。

同时，安全系统会确保电梯舱停在正确的位置，并打开电梯门以供乘客出入。

4. 安全保护机制：电梯的安全系统起到关键作用。

例如，当电梯超速时，限速器会自动刹车，防止电梯的运行速度过快。

此外，安全门可以防止乘客在电梯运行时意外掉落。

三、电梯的优势和应用1. 便捷高效：电梯能够快速、高效地将乘客从一楼运送到目标楼层，提供了便捷的垂直交通方式。

2. 节省空间：电梯的垂直运动能够充分利用建造空间，节省了楼梯所占用的面积。

3. 提高楼层可达性：对于老年人、残障人士和携带大件物品的人来说，电梯的存在提高了楼层的可达性。

简易电梯知识点归纳总结1. 电梯的工作原理电梯的工作原理主要是通过电动机带动钢丝绳或液压缸，使电梯的升降舱厢上下运动。

电梯通常由机房、轿厢、对重、导轨、悬挂系统和控制系统等部分构成，各部分协同工作，实现电梯的正常运行。

1) 机房：机房通常设置在电梯井顶部或地下室，内部安装电动机和传动装置，用于驱动电梯升降。

2) 轿厢：轿厢是电梯运送人员或货物的装置，通常由钢板和门组成。

内部还配备有控制面板和安全设备。

3) 对重：对重是电梯升降的平衡重量，在轿厢上升时，对重下降，反之亦然。

4) 导轨：导轨用于引导电梯轿厢的运动方向，保证轿厢在升降过程中的稳定性。

5) 悬挂系统：悬挂系统通常由钢丝绳（或钢带）和各种连接部件组成，用于连接轿厢和对重，保证电梯的升降运动。

6) 控制系统：控制系统是电梯的大脑，通过按钮、传感器和控制器等组件，实现对电梯的调度、监控和保护。

2. 电梯的类型根据驱动方式和使用场景的不同，电梯可以分为多种类型，主要包括乘客电梯、货物电梯、自动扶梯、观光电梯、医用电梯等，下面对其进行简要介绍：1) 乘客电梯：主要用于运送人员，适用于各类建筑物，包括住宅、商业综合体、办公楼等。

2) 货物电梯：主要用于运送货物，适用于工厂、仓库等场所，能够承载较重的货物。

3) 自动扶梯：一种沿着倾斜轨道运动的电梯，主要用于繁忙地段的客流运输，如商场、地铁站等。

4) 观光电梯：设计独特、外观漂亮，通常安装在风景名胜区或高层建筑内，供游客观光使用。

5) 医用电梯：满足医疗设施对电梯的特殊需求，如医院内的病人转运和医疗设备搬运等。

3. 电梯的安全知识电梯是一种特殊的运输设备，使用和维护中需要注意安全事项，下面简要总结几点：1) 乘梯安全：乘客在乘坐电梯时，应注意遵守电梯使用规则，等待有序上下，不在电梯内吸烟、乱扔垃圾等，遇到电梯故障应按规定操作或及时报警。

2) 日常维护：电梯设备需要定期进行维护保养，包括清洁、润滑、故障检修等，以确保电梯的正常运行。

电梯工作原理及结构图一、引言电梯作为现代城市交通工具的重要组成部份，广泛应用于高楼大厦、商场、地铁等场所。

本文将详细介绍电梯的工作原理及结构图，以便更好地理解电梯的运行机制和构成要素。

二、工作原理1. 电梯的基本原理电梯的工作原理基于重力和电动机的相互作用。

电梯内安装有一台电动机，通过驱动机械装置来提供上升和下降的动力。

同时，电梯还配备了控制系统，能够实现楼层选择、开关门等功能。

2. 电梯的驱动系统电梯的驱动系统主要包括电动机、传动装置和导轨。

电动机是电梯的动力源，通常采用交流电动机或者直流电动机。

传动装置将电动机的转动力传递给电梯的悬挂装置，常见的传动方式有钢丝绳和液压系统。

导轨则起到引导电梯运行的作用。

3. 电梯的控制系统电梯的控制系统包括电梯控制器和按钮面板。

电梯控制器根据乘客的楼层选择和电梯的运行状态，控制电梯的运行和停靠。

按钮面板则提供给乘客选择楼层、开关门等操作。

4. 电梯的安全系统为了保障乘客的安全，电梯还配备了多种安全系统。

例如，超载保护装置能够检测电梯内的载荷是否超过额定分量，防止电梯超载运行。

紧急制动系统能够在紧急情况下迅速住手电梯运行，确保乘客的安全。

三、结构图以下是电梯的结构图，详细标注了电梯的各个组成部份和其相互关系。

（结构图见附件）1. 电动机：电梯的动力源，通过驱动机械装置提供上升和下降的动力。

2. 传动装置：将电动机的转动力传递给电梯的悬挂装置，通常采用钢丝绳或者液压系统。

3. 导轨：起到引导电梯运行的作用，确保电梯的平稳运行。

4. 电梯井道：电梯的运行空间，包括电梯轿厢和配重装置。

5. 轿厢：乘客乘坐的空间，内部配有按钮面板和指示灯。

6. 配重装置：平衡电梯的分量，确保电梯的平稳运行。

7. 门系统：包括轿厢门和楼层门，能够实现开关门的功能。

8. 控制系统：包括电梯控制器和按钮面板，用于控制电梯的运行和停靠。

9. 安全系统：包括超载保护装置和紧急制动系统，保障乘客的安全。

电梯工作原理与运动分析嘿，朋友们！今天咱们来聊聊电梯这个神奇的家伙，看看它到底是怎么工作的，又是怎么运动的。

我先跟您说个事儿，就前几天，我去一个商场，那电梯里人可多了。

我就站在角落里，看着这电梯上上下下，心里突然就琢磨起这电梯运行的门道来了。

要说电梯能上能下，关键就在那一套复杂又精巧的系统。

电梯就像是一个被精心指挥的小乐团，每个部件都在发挥着自己独特的作用。

咱们先从电梯的结构说起。

电梯主要由曳引系统、导向系统、轿厢、门系统、重量平衡系统、电力拖动系统、电气控制系统和安全保护系统这些部分组成。

曳引系统就像是电梯的“动力源”，它主要由曳引机、曳引钢丝绳，导向轮和反绳轮组成。

曳引机就像一个大力士，通过转动来拉动钢丝绳，带着轿厢上上下下。

您想想，这得需要多大的劲儿啊！导向系统呢，就像给电梯指方向的“指南针”。

它能保证轿厢和对重在井道里沿着正确的轨道运行，不会跑偏。

轿厢就不用说啦，那是咱们乘坐的地方。

它得结实又舒适，还得美观。

门系统可是关乎咱们安全的重要部分。

每次电梯门打开关闭，都得精准无误。

不然，那可就危险啦！重量平衡系统呢，就像是个“天平”。

它能保证轿厢和对重的重量平衡，这样电梯运行起来才能更稳定、更节能。

电力拖动系统就像是电梯的“发动机”，给电梯提供动力。

电气控制系统则像一个聪明的“大脑”，指挥着电梯的各种动作，什么时候启动，什么时候停止，速度是快是慢，全靠它来控制。

安全保护系统那可是重中之重，就像一个忠实的“保镖”，时刻保护着咱们的安全。

比如说，限速器和安全钳，如果电梯超速了，它们就会立刻发挥作用，让电梯停下来。

电梯的运动原理其实也不难理解。

当我们在一楼按下上行按钮时，电气控制系统接收到信号，就会告诉曳引机开始工作，拉动轿厢往上走。

在运行过程中，各种传感器会实时监测电梯的状态，确保一切正常。

当电梯到达我们要去的楼层时，电气控制系统又会让曳引机减速，然后准确地停在楼层位置，门系统打开，咱们就可以走出电梯啦。

简易电梯知识点总结高中一、电梯的原理电梯的工作原理是通过电动机驱动电缆或液压系统使电梯吊舱上升或下降。

电梯能够以垂直方向运动是因为它的驱动系统能够对电梯吊舱施加一个恒定的力使其运动。

同时，为了保证电梯的安全，电梯还配备了紧急制动系统和安全装置，以防万一发生意外情况。

二、电梯的结构电梯主要由电梯井、吊舱、驱动系统、控制系统、安全系统和门系统等部分组成。

电梯井是电梯的运动轨道，吊舱是电梯的载体，驱动系统是电梯的动力来源，控制系统是电梯的大脑，安全系统是为了保障乘坐者的安全，门系统是为了确保乘坐者的出入方便和安全。

所有这些部分的协调合作才构成了电梯的整体结构。

三、电梯的安全电梯作为一种载人的交通工具，安全问题十分重要。

为了确保电梯的安全运行，电梯必须符合相关的国家标准和规定，电梯制造商必须按照标准要求对电梯进行严格的测试和检验。

此外，电梯在运行过程中也必须配备完善的安全装置，比如紧急制动系统、过载保护系统、电气安全系统等。

这些安全装置可以在出现紧急情况时及时触发，将电梯停下来，保障乘坐者的安全。

四、电梯的维护保养电梯作为一个大型机械设备，在日常运行中需要进行定期的维护保养。

一方面，定期的维护保养可以确保电梯的运行状态良好，延长电梯的使用寿命。

另一方面，维护保养还可以及时发现和解决一些潜在的问题，确保电梯的安全性。

通常，电梯的维护保养需要由专业的维保人员进行，他们会对电梯的零部件进行检查、保养和更换，以确保电梯的正常运行。

总之，电梯作为一种重要的交通工具，在现代社会扮演着重要的角色。

我们应该了解电梯的工作原理和结构，关注电梯的安全性，并确保电梯得到定期的维护和保养。

这样才能保证我们的乘坐安全和电梯的正常运行。

电梯工作原理与运动分析电梯是现代城市中不可或缺的交通工具之一，它的工作原理是通过电动机驱动缆绳系统的运动，从而实现上下楼的功能。

接下来，我将详细介绍电梯的工作原理和运动分析。

首先，电梯的工作原理可以简单描述为：电动机带动一根或多根钢丝绳通过滑轮系统与电梯厢体相连，当电动机启动时，钢丝绳便会收缩或拉伸，从而使电梯上升或下降。

电梯在运行时，通过对控制系统的操作控制电梯的开关、运行速度和停靠楼层等。

电梯的运动分析可以从多个方面进行考虑。

首先，电梯的速度是一个重要的指标。

电梯的运行速度由电动机的转速和钢丝绳直径等因素决定。

当电动机转速较大，钢丝绳直径较小时，电梯的速度会较快。

然而，速度过快也会引起安全隐患，所以电梯的速度通常需要在一定范围内控制。

其次，电梯的运行距离也是需要考虑的因素。

电梯的运行距离由电梯所处楼层的高度差决定。

当两个楼层的高度差越大时，电梯的运行距离也会相应增加。

电梯的运行距离较长时，所需的时间也会相应增加。

另外，电梯在运行过程中需要考虑的问题还有电梯的载重能力和安全性。

电梯的载重能力由电动机的功率和钢丝绳的直径等因素决定。

当电梯的载重能力达到一定标准后，才能够确保乘客的安全。

此外，电梯在运行过程中需要通过控制系统对电梯进行安全监测，以确保电梯在运行过程中的稳定性和安全性。

最后，电梯的运动还需要考虑电梯的制动和停靠。

当电梯需要停靠在其中一楼层时，电梯的制动系统会发挥作用，通过锁紧钢丝绳，使得电梯能够平稳停靠。

制动系统的设计需要确保制动效果良好，以保证乘客的安全。

同时，电梯在停靠后还需要进行开门和关门的操作，确保乘客能够进出电梯。

总结起来，电梯的工作原理是通过电动机驱动钢丝绳系统的运动，从而实现电梯的升降。

电梯的运动分析需要考虑多个因素，包括电梯的速度、运行距离、载重能力、安全性以及制动和停靠等。

电梯的设计需要综合考虑这些因素，以确保电梯的安全和舒适性。

电梯工作原理及结构图一、电梯工作原理电梯是一种垂直运输工具，通过电动机驱动，利用钢丝绳和导轨系统实现上下运动。

其工作原理主要包括以下几个方面：1.1 电动机驱动原理电梯的运行依赖于电动机的驱动。

电梯电动机通常采用交流异步电动机，通过电源供电，将电能转化为机械能，从而驱动电梯的运行。

电动机通过传动装置将转动的动力传递给电梯的牵引系统，使其上下运动。

1.2 牵引系统原理牵引系统是电梯的核心部件，主要由电动机、减速器、钢丝绳和导轨组成。

电动机通过减速器将高速旋转的电动机转速降低，并通过钢丝绳连接到电梯的吊舱上。

当电动机运行时，通过钢丝绳的卷绕和放出，使电梯上升或下降。

1.3 控制系统原理电梯的控制系统主要包括电梯控制器、按钮和传感器。

通过按钮输入乘客的目的楼层，控制器根据输入信号控制电梯的运行。

传感器用于检测电梯的位置、速度和负载等信息，并将其反馈给控制器，以确保电梯的安全运行。

二、电梯结构图电梯的结构图主要包括电梯井道、电梯吊舱和控制系统等部分。

以下是一个简化的电梯结构图示例：2.1 电梯井道电梯井道是电梯的安装空间，通常由混凝土墙体构成。

井道内设有导轨系统，用于支撑和引导电梯的运行。

井道顶部设有天花板，底部设有地板，以确保电梯的安全运行。

2.2 电梯吊舱电梯吊舱是乘客乘坐的空间，通常由钢板和玻璃构成。

吊舱内设有按钮、指示灯和安全装置等设备，以方便乘客操作和提供安全保障。

吊舱底部设有悬挂装置，用于连接钢丝绳和吊舱。

2.3 导轨系统导轨系统是电梯的重要组成部分，通常由导轨和导轨支架构成。

导轨用于引导电梯的上下运动，导轨支架用于支撑导轨。

导轨系统通常安装在电梯井道内的墙壁上，以确保电梯的稳定和安全运行。

2.4 控制系统控制系统是电梯的核心部分，主要由电梯控制器、按钮和传感器等设备组成。

控制器负责接收和处理乘客输入的指令，控制电梯的运行。

按钮用于乘客选择目的楼层，传感器用于监测电梯的状态和环境，以确保电梯的安全性。

电梯的工作原理及过程一、基本原理电梯的运行主要依赖于电动机、控制系统和配重系统。

电动机提供动力，使电梯轿厢在导轨上上下移动。

控制系统接收用户的指令，并根据指令控制电动机的运行。

配重系统则平衡电梯轿厢的重量，减少电动机的负荷。

二、运行过程用户呼梯：用户通过按下电梯门外的上行或下行按钮，向控制系统发出呼梯信号。

控制系统会记录用户的呼梯方向，并准备响应。

电梯响应：控制系统根据当前电梯的位置和用户呼梯的方向，决定哪台电梯响应呼梯信号。

通常，系统会选择最接近用户所在楼层的电梯进行响应。

电梯运行：被选中的电梯会启动电动机，使轿厢沿导轨向用户所在楼层移动。

在移动过程中，电梯门保持关闭状态。

到达指定楼层：当电梯到达用户所在楼层时，电梯门会自动打开，用户可以进入或离开电梯。

电梯继续运行：在用户进入或离开电梯后，电梯门关闭并继续向下一个目标楼层移动。

如果没有其他呼梯信号，电梯会返回基站（通常是底层或顶层）等待下一个呼梯信号。

特殊情况处理：在运行过程中，如果遇到特殊情况（如停电、故障等），电梯会自动启动紧急制动系统，将轿厢停在最近的楼层并打开电梯门，以便乘客安全离开。

三、安全保护为了确保乘客的安全，电梯还配备了多种安全保护装置，如限速器、安全钳、缓冲器等。

限速器可以监测电梯的运行速度，当速度超过设定值时，会触发安全钳将轿厢夹紧在导轨上，防止轿厢坠落。

缓冲器则安装在井道底部，当电梯失控冲向井道底部时，缓冲器可以吸收冲击力，保护乘客免受伤害。

四、节能环保现代电梯还注重节能环保设计。

例如，采用高效节能的电动机和变频器，减少能源消耗；采用LED照明和智能照明控制系统，降低照明能耗；采用可再生材料制造电梯部件，减少对环境的影响等。

五、智能化发展随着科技的进步，电梯的智能化程度不断提高。

现代电梯可以实现远程控制、语音识别、人脸识别等功能，提高乘客的便捷性和安全性。

同时，通过物联网技术将电梯连接到互联网，可以实现远程监控和维护，提高电梯的运行效率和安全性。
