B-5-33 柱或双壁墩分项工程质量检验表

施工日期

检验日期

基本

要求

不合格记录扣分标准扣分扣分合计

平整度表面平整3m直尺或目测：检查混凝

土表面是否平整。检查 处，合格 处，不合格 处，合

格率 %。0.5分/处

施工接缝混凝土棱角平直，无

明显施工接缝。目测：检查混凝土施工接

缝处理情况。检查 处，合格 处，不合格 处，合

格率 %。0.5分/处

色泽色泽一致目测：检查混凝土表面色

泽是否一致。检查 处，合格 处，不合格 处，合

格率 %。0.5分/处

2蜂窝麻面面积不得超

过该面总面积的0.5%目测或尺量：检查混凝土

蜂窝麻面面积占总面积的

百分比。受检总面积 m2，合格面积 m2，不合格

面积 m2，不合格率 %。3分/0.5% 分

3混凝土表面不应出现

非受力裂缝目测或尺量：检查混凝土

表面有无非受力裂缝，出

现裂缝宽度超过设计规定

或设计未规定时超过

0.15mm必须处理。检查 处，合格 处，不合格 处，合

格率 %。3分/道 分

4全部清除目测：检查施工临时预埋

件或其它临时设施是否全

部清除。检查 处，合格 处，不合格 处，合

格率 %。0.5分/处 分外观记录表8.6.1-2

年 月 日

年 月 日 高速公路工程项目

承包单位：

监理单位：合同号：

编 号：

工程名称

混凝土表面1、混凝土表面平整，施工缝平顺棱角线平直，外露面色泽一致。不符合要求时减1~3分。2、蜂窝麻面面积不得超过该面面积的0.5%，不符合要求时，每超过0.5%减3

分；深度超过1cm的必须处理。3、混凝土表面出现非受力裂缝时减1~3分，裂缝宽度超过设计规定或设计未规定时超过0.15mm必须处理。4、施工临时预埋件或其它临时

设施未清除处理时减1~2分。

临时预埋件或其它临时设

施清除处理 分

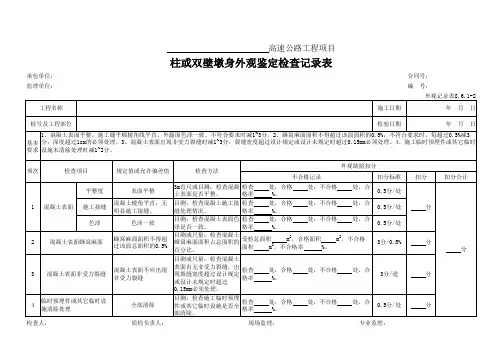

混凝土表面非受力裂缝混凝土表面蜂窝麻面1桩号及工程部位柱或双壁墩身外观鉴定检查记录表

检查人： 质检负责人： 现场监理： 专业监理：检查项目规定值或允许偏差值项次检查方法

分外观缺陷扣分

柱或薄壁墩现场质量检验报告单 检验表36

承包单位： 施工标段： 监理单位： 编 号：

工程名称 施工时间

桩号及部位 检验时间

项次 检 验 项 目 规 定 值 或 允 许 偏 差 检验结果 检验方法和频率

1 混凝土强度（MPa） 在合格标准内 按附录D检查

2 相 邻 间 距(mm) ±15 用尺量或测距仪测量(顶、

中、底)3处

3 竖 直 度 (mm) 0.3%H且不大于20 用垂线或经纬仪，每柱纵、

横向各检查2处

4 桩（墩）顶高程(mm) ±10 用水准仪检查

5 轴 线 偏 位 (mm) 10 用经纬仪定出轴线检查4

处

6 断 面 尺 寸 (mm) ±15 检查3个断面

自检意见：

质检工程师： 日期：

监理意见：

监理工程师： 日期：

承包技术负责人： 日期：

.

；. 墩柱混凝土浇筑分项工程质量检验评定表

分项工程名称:8#-A墩柱混凝土浇筑工程 工程部位: 肇庆大桥(扩建)8墩 墩柱8#-A 所属建设项目:肇庆大桥扩建工程

所属分部工程名称: 8#墩下部结构 所属单位工程: 肇庆大桥(扩建) 施工单位:中国建筑股份有限公司 监理单位:广东虎门技术咨询有限公司

基本要求 1. 模板及支架的强度、刚度、稳定性应符合施工技术规范的规定。

2. 施工缝设置及处理应符合施工技术规范规定。

实测项目 项

次 检查项目 规定值或允许偏差 实测值或实测偏差值 质量评定

1 2 3 4 5 6 7 8 9 10 平均值、代表值 合格率（%） 合格

判定

1△ 混凝土强度（MPa） 在合格标准内

2 断面尺寸（mm） ±20

3 全高竖直度（mm） H≤5m ≤5

5m

H>60m ≤H/3000，且≤30

4 顶面高程（mm） ±10

5△ 轴线偏位（mm） H≤60m ≤10,且相对前一节段≤8

H>60m ≤15，且相对前一节段≤8

6 节段间错台（mm） ≤5

7 平整度（mm） ≤8

8 预埋件位置（mm） 满足设计要求，设计未要求时≤5

外观质量 质量保证资料

工程质量等级评定 .

；. 检验负责人: 检测: 记录: 监理工程师: 年 月 日

高速公路工程项目 监理抽检

柱或双壁墩身现场质量检验表

承包单位： 合同号：

监理单位： 编 号：

检表8.6.1-2

工程名称 施工日期 年 月 日

桩号及工程部位 检验日期 年 月 日

基本要求 1、混凝土所用的水泥、砂、石、水、外掺剂及混合材料的质量和规格均符合有关技术规范的要求，已按规定的配合比施工。2、未出现空洞和露筋现象。

检查项目 规定值或

允许偏差 实测值或实测偏差值 检查方法和频率

混凝土强度（Mpa） 在合格标准内

见试验报告

按附录D检查

相邻间距（mm） ±20

见桥梁记录表59

尺或全站仪测量：检查顶、中、底3处

竖直度 (mm) 0.3%H且不大于20

见桥梁记录表59

吊垂线或经纬仪：测量2点

柱（墩）顶高程(mm) ±10

见测表3

水准仪：测量3处

轴线偏位(mm) 10

见测表11

全站仪或经纬仪：纵、横各测量2点

断面尺寸(mm) ±15

见桥梁记录表59

尺量：检查3个断面

节段间错台（mm） 3

见桥梁记录表59

尺量：每节检查2～4处

注： H为墩、柱高度。

现场监理意见：

专业监理意见：
