泡沫灭火系统检查要点示范文本

  • 格式：docx
  • 大小：85.37 KB
  • 文档页数：21

In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The

Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each

Link To Achieve Risk Control And Planning

某某管理中心

XX年XX月 泡沫灭火系统检查要点示范文本 规程文书样本 QCT/FS-ZH-GZ-K875

第2页/总21页 泡沫灭火系统检查要点示范文本

使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

泡沫灭火系统检查要点

1

范围

本要点规定了泡沫灭火系统的现场检查相关事宜。

本要点适用于各级管理人员对泡沫灭火系统的现场消防安全检查，不适用于泡沫灭火系统设计、安全评价、检测及岗位人员的巡检和日常防火巡查。

2

规范性引用文件

下列文件中的条款通过下列标准的引用而成为本要点的条款。本要点所依据的规范性引用文件更新时，应按更新后的规范性文件相关条款要求进行检查；当相关地方标准和本企业标准严于本要点时，按相关地方标准和本企业标准相关条款要求进行检查。 规程文书样本 QCT/FS-ZH-GZ-K875

第3页/总21页 《泡沫灭火系统设计规范》GB50151-2010

《泡沫灭火系统施工及验收规范》GB50281-2006

《泡沫灭火系统及部件通用技术条件》GB 20031-2005

《建筑消防设施检测技术规程》GA503－2004

3 内容

3.1 泡沫储罐

3.1.1

泡沫液储罐宜采用耐腐蚀材料制作；且与泡沫液直接接触的内壁或衬里不应对泡沫液的性能产生不利影响（《泡沫灭火系统设计规范》GB 50151-2010第

3.5.1条）。

3.1.2

常压泡沫液储罐应符合下列规定（《泡沫灭火系统设计规范》GB 50151-2010第 3.5.2）：

a)

储罐内应留有泡沫液热膨胀空间和泡沫液沉降损失部分所占空间； 规程文书样本 QCT/FS-ZH-GZ-K875

第4页/总21页 b)

储罐出液口的设置应保障泡沫液泵进口为正压，且应设置在沉降层之上；

c)

储罐上应设置出液口、液位计、进料孔、排渣孔、人孔、取样口、呼吸阀或通气管。

3.1.3

泡沫液储罐罐体或铭牌、标志牌上应清晰标明泡沫液的种类、型号、出厂与灌装日期、配比浓度、有效日期及储量（《泡沫灭火系统设计规范》GB 50151-2010第3.5.3条；《建筑消防设施检测技术规程》GA503-2004第4.7.2.1条）。

3.1.4

泡沫液储罐的配件齐全完好，液位计、呼吸阀、安全阀及压力表状态应正常，并经标定检测合格（《建筑消防设施检测技术规程》GA503-2004第4.7.2.2条）。

3.1.5

泡沫液应在有效期范围内；当采用非吸气型喷射装置时，应选用水成膜或成膜氟蛋白泡沫液；水溶性甲、乙、丙类液体和其他对普通泡沫有破坏作用的甲、乙、丙规程文书样本 QCT/FS-ZH-GZ-K875

第5页/总21页 类液体，以及用一套系统同时保护水溶性和非水溶性甲、乙、丙类液体的必须选用抗溶泡沫液；当采用海水作为系统水源时，必须选择适用于海水的泡沫液；高倍数泡沫灭火系统利用热烟气发泡时，应采用耐温耐烟型高倍数泡沫液；不同种类、不同牌号的泡沫液不得混存（《建筑消防设施检测技术规程》GA503-2004第4.1.1条，《泡沫灭火系统设计规范》GB 50151-2010第3.2.2、 3.2.3、3.2.5 、3.2.6、 3.5.3条）。

3.1.6

泡沫液宜储存在通风干燥的房间或敞棚内；储存的环境温度应符合泡沫液使用温度的要求；设在泡沫泵站外的泡沫压力储罐应根据环境条件采取防晒、防冻和防腐等措施《泡沫灭火系统设计规范》GB 50151-2010第3.2.7条；《泡沫灭火系统施工及验收规范》GB50281-2006 5.3.4条）。

3.1.7 泡沫液储罐周围应留有满足检修需要的通道，其规程文书样本 QCT/FS-ZH-GZ-K875

第6页/总21页 宽度应不小于0.7m，且操作面应不小于1.5m；当泡沫储罐上的控制阀距地面高度大于1.8m时，应在操作面处设置操作平台或操作凳（《泡沫灭火系统施工及验收规范》GB50281-2006第 5.3.1条）。

3.2 比例混合器（装置）

3.2.1

比例混合器（装置）的型号应根据保护对象的性质、储存量以及所使用泡沫液的型号、发泡倍数等情况综合确定，并符合相关技术规范的要求（《泡沫灭火系统设计规范》GB 50151-2010第3.4.1条）。

3.2.2

在比例混合器外壳明显位置，应以箭头标示水流方向，标注方向应与液流方向一致，应设置清晰永久性标志牌，应至少标示有：产品名称、规格型号、产品编号、工作压力范围、流量范围、混合比、适用泡沫液类型、生产企业名称或商标（《泡沫灭火系统及部件通用技术条件》GB 20031-2005 5.1.1.1条；《泡沫灭火系统施工及规程文书样本 QCT/FS-ZH-GZ-K875

第7页/总21页 验收规范》GB50281-2006第 5.4.1.1条）。

3.2.3

平衡式比例混合装置的泡沫液进口压力应大于水进口压力，且其压差能否满足产品的使用要求（《泡沫灭火系统设计规范》GB 50151-2010第3.4.2条）。

4.2.4

计量注入式比例混合装置泡沫液注入点的泡沫液流压力应大于水流压力，压差能否满足产品的使用要求；计量注入式比例混合装置流量计进口前和出口后直管段的长度应不小于管径的10倍《泡沫灭火系统设计规范》GB

50151-2010第3.4.3）。

3.2.5

平衡式比例混合装置和计量注入式比例混合的泡沫液进口管道上应设置单向阀；泡沫液管道上应设置冲洗及放空设施（《泡沫灭火系统设计规范》GB 50151-2010第3.4.2、3.4.3条）。

3.2.6

压力式比例混合装置的泡沫液储罐满足设计要求的同时，单罐容积不应大于1Om³（《泡沫灭火系统设计规程文书样本 QCT/FS-ZH-GZ-K875

第8页/总21页 规范》GB 50151-2010第3.4.2、第3.4.4条）。

3.2.7 采用环泵式比例混合器时，应设有不少于1个的备用量，应并联安装在系统上，并应有明显的标志（《泡沫灭火系统设计规范》GB 50151-2010第3.4.5条，《泡沫灭火系统施工及验收规范》GB50281-2006第

5.4.2.2条）。

3.2.8

管线式比例混合器应安装在压力水的水平管道上或串接在消防水带上，并应靠近储罐或防护区，其吸液口与泡沫液储罐或泡沫液桶的高度不得大于1.0m（《泡沫灭火系统施工及验收规范》GB50281-2006第 5.4.5条）。

3.3 泡沫泵房

3.3.1 泡沫泵站的设置应符合下列规定(《泡沫灭火系统设计规范》GB 50151-2010第8.1.1、8.1.6条）：

a)

严禁将泡沫站设置在防火堤内、围堰内、泡沫灭火系统保护区或其他火灾及爆炸危险区域内； 规程文书样本 QCT/FS-ZH-GZ-K875

第9页/总21页 b)

采用环泵式比例混合器的泡沫消防泵站不应与生活水泵合用供水、储水设施；当与生产水泵合用供水、储水设施时，，应进行过泡沫污染后果的评估；

c)

泡沫消防泵站与被保护甲、乙、丙类液体储罐或装置的距离不宜小于30m，固定式泡沫灭火系统的设计应满足在泡沫消防水泵或泡沫混合液泵启动后，将泡沫混合液或泡沫输送到保护对像的时间不大于5min；

d)

当泡沫消防泵站与被保护甲、乙、丙类液体储罐或装置的距离为30m～50m时，泡沫消防泵站的门、窗不宜朝向保护对象；

e)

当泡沫泵站靠近防火堤设置时，其与各甲、乙、内类液体储罐罐壁的间距应大于20m，且应具备远程控制功能；

f)

当泡沫站设置在室内时，其建筑耐火等级不应低于二级。 规程文书样本 QCT/FS-ZH-GZ-K875

第10页/总21页 3.3.2 泡沫泵站的动力源应符合下列要求之一(《泡沫灭火系统设计规范》GB 50151-2010第8.1.4条）。

a) 一级电力负荷的电源；

b)

二级电力负荷的电源，同时设置作备用动力的柴油机；

c) 全部采用柴油机；

d)

不设置备用泵的泡沫消防泵站，可不设置备用动力。

3.3.3

泡沫水泵、泡沫混合液泵出口管道上应设置压力表、单向阀和带控制阀的回流管（《泡沫灭火系统设计规范》GB 50151-2010第3.3.1.4条）。

3.3.4

泡沫液泵应在明显位置上做出清晰永久性标示，标示中应至少包括产品名称、型号规格、流量、工作压力、生产企业名称或商标等基本参数；工作压力和流量应与比例混合装置的工作压力范围和流量范围相适应，正常规程文书样本 QCT/FS-ZH-GZ-K875

第11页/总21页 运转，其控制柜仪表、指示灯、控制按钮和标识应完好（GB 20031-2005

泡沫灭火系统及部件通用技术条件5.1.5.2条）。

3.3.5

泡沫液泵的应设置备用泵，备用泵的规格型号应与工作泵相同，且工作泵故障时应能自动与手动切换到备用泵《泡沫灭火系统设计规范》GB 50151-2010第3.3.2.3条）。

3.3.6

泡沫消防水泵、泡沫混合液泵应采用自灌引水启动。每组泵的吸水管不应少于两条，当其中一条损坏时，其余的吸水管应能通过全部用水量《泡沫灭火系统设计规范》GB 50151-2010第8.1.2条）。

合集下载

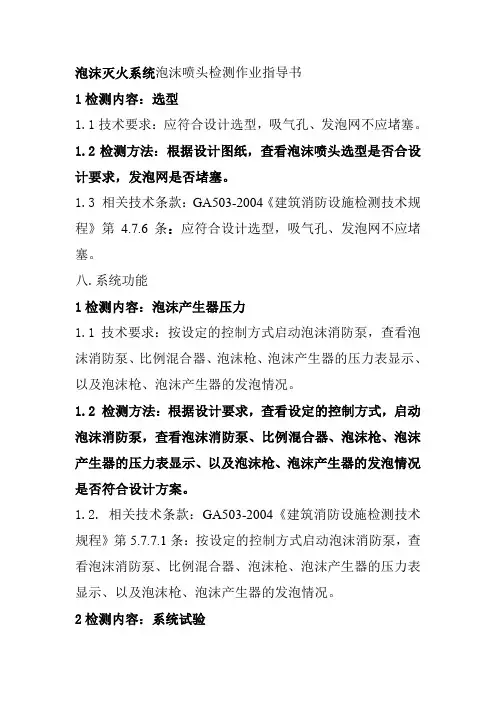

泡沫灭火系统泡沫喷头检测作业指导书

泡沫灭火系统泡沫喷头检测作业指导书

泡沫灭火系统泡沫喷头检测作业指导书

1检测内容：选型

1.1技术要求：应符合设计选型，吸气孔、发泡网不应堵塞。

1.2检测方法：根据设计图纸，查看泡沫喷头选型是否合设计要求，发泡网是否堵塞。

1.3 相关技术条款：GA503-2004《建筑消防设施检测技术规程》第4.7.6条：应符合设计选型，吸气孔、发泡网不应堵塞。

八.系统功能

1检测内容：泡沫产生器压力

1.1技术要求：按设定的控制方式启动泡沫消防泵，查看泡沫消防泵、比例混合器、泡沫枪、泡沫产生器的压力表显示、以及泡沫枪、泡沫产生器的发泡情况。

1.2 检测方法：根据设计要求，查看设定的控制方式，启动泡沫消防泵，查看泡沫消防泵、比例混合器、泡沫枪、泡沫产生器的压力表显示、以及泡沫枪、泡沫产生器的发泡情况是否符合设计方案。

1.2. 相关技术条款：GA503-2004《建筑消防设施检测技术规程》第5.7.7.1条：按设定的控制方式启动泡沫消防泵，查看泡沫消防泵、比例混合器、泡沫枪、泡沫产生器的压力表显示、以及泡沫枪、泡沫产生器的发泡情况。

2检测内容：系统试验 2.1技术要求：不宜实际喷泡沫的系统，在实验泡沫栓上连接泡沫枪或泡沫产生器、打开实验泡沫栓后，按设定的控制方式启动泡沫消防泵，查看泡沫消防泵、比例混合器、泡沫枪、泡沫产生器的压力表显示、以及泡沫枪、泡沫产生器的发泡情况。

2.2检测方法：根据设计方案，不宜实际喷泡沫的系统，在实验泡沫栓上连接泡沫枪或泡沫产生器、打开实验泡沫栓后，按设定的控制方式启动泡沫消防泵，查看泡沫消防泵、比例混合器、泡沫枪、泡沫产生器的压力表显示、以及泡沫枪、泡沫产生器的发泡情况是否符合设计要求。参考资料：设自动启动的泡沫灭火系统，在自动状态下，系统响应时间不应大于60s，泡沫泵启动后5min内,应将泡沫混合液或泡沫液输送到最不利点保护对象。

2.3 相关技术条款：GA503-2004,第5.7.7.2条：不宜实际喷泡沫的系统，在实验泡沫栓上连接泡沫枪或泡沫产生器、打开实验泡沫栓后，按设定的控制方式启动泡沫消防泵，查看泡沫消防泵、比例混合器、泡沫枪、泡沫产生器的压力表显示、以及泡沫枪、泡沫产生器的发泡情况。

现场评定检查表--泡沫灭火系统

现场评定检查表--泡沫灭火系统

1 现场评定检查表--泡沫灭火系统

检查项

目

检查子项

目

检查内容和方法

要 求

检查部位

检查抽样

数量

检查情况 对“检查子项目”的

合格判断

(只计不合格项)

对“检查项目”

的合格判断

重要程度 是否合格

泡沫灭

火系统 泡沫灭火

系统防护

区 查看保护对象的设置位置、

性质、环境温度，核对系统

选型

符合消防技术标准和

消防设计文件要求 XX楼XX位置泡沫灭火系统防护区1 详见省导则第7.0.2条规定的第5.4.1条第1、2、3款的要求执行 经现场核查，灭火系统保护对象的设置位置、 性质、环境温度，系统选型均符合消防技术标准和消防设计文件要求。

照片见D16.1-1~D16.1-XX。

A

□不合格

☑合格

□不合格 泡沫储罐 查验泡沫灭火剂种类和数量 XX楼XX位置泡沫储罐 详见省导则第7.0.2条规定的第5.4.1条第1、2、3款的要求执行 经现场核查，泡沫灭火剂种类和数量符合消防技术标准和消防设计文件要求。

照片见D16.2-1~D16.2-XX。 B

□不合格

泡沫比例

混合、泡

沫产生装

置

查看其规格、型号 XX楼XX位置泡沫比例混合、泡沫产生装置。 详见省导则第7.0.2条规定的第5.4.1条第1、2、3款的要求执行 经现场核查，泡沫比例 混合、泡 沫产生装 置的规格、型号符合消防技术标准和消防设计文件要求。

照片见D16.3-1~D16.3-XX。

B

□不合格

系统功能 查验喷泡沫试验记录，核对

泡沫灭火系统泡沫混合液的

混合比、发泡倍数和泡沫供

给速率 XX楼XX位置 详见省导则第7.0.2条规定的第5.4.1条第1、2、3款的要求执行 经现场检测，泡沫混合液的混合比为XX、发泡倍数为XX倍和泡沫供给速率为XX，符合消防技术标准和消防设计文件要求。

照片见D16.4-1~D16.4-XX。

B

□不合格 2

其他 / / / / /

泡沫灭火系统管道安装检查记录

泡沫灭火系统管道安装检查记录

泡沫灭火系统管道安装检查记录

日期：XXXX年XX月XX日

地点：XXX工厂

项目：泡沫灭火系统管道

1.检查泡沫灭火系统管道的材料和规格是否符合设计要求，并核对与设计图纸一致。

2.检查泡沫灭火系统管道的安装位置，确保与设计要求一致，并与其他管道、设备保持适当的间距。

3.检查泡沫灭火系统管道的支撑方式和支撑材料，确保能够承受管道的重量和运行时的压力。

4.检查泡沫灭火系统管道的连接方式，包括焊接、螺旋连接或法兰连接等，确保连接牢固可靠。

5.检查泡沫灭火系统管道的密封性能，使用无损检测方法，如水压试验或气压试验，确保管道没有泄漏。

6.检查泡沫灭火系统管道的阀门和控制装置，确保阀门的安装位置正确，控制装置的功能正常。

7.检查泡沫灭火系统管道的通风和消音装置，确保管道可以正常通风，并通过消音装置降低噪音。

8.检查泡沫灭火系统管道的防腐措施，如喷涂防腐漆或包覆防腐材料等，确保管道能够抵抗腐蚀。 9.检查泡沫灭火系统管道的标识和标志，如安全标志、指示标识等，确保易于识别和操作。

10.检查泡沫灭火系统管道的连接件，如法兰、螺纹等，确保连接牢固可靠，没有松动或漏气现象。

11.检查泡沫灭火系统管道的清洁度，如有需要，进行清洗和冲洗，确保管道内无杂质和堵塞。

12.检查泡沫灭火系统管道的接地装置，确保接地良好，提供安全的电气接地。

13.检查泡沫灭火系统管道的防护措施，如安装防护网或防撞装置，确保管道不受外界因素的损坏。

14.检查泡沫灭火系统管道的维护和检修设施，如安装检修口、清洗口等，确保能够进行定期维护和检修。

15.检查泡沫灭火系统管道的漏水报警装置，如有需要，进行漏水测试，确保能够及时报警。

总结：

本次泡沫灭火系统管道安装检查，发现了以下问题和隐患：

1.泡沫灭火系统管道的连接件存在松动和漏气现象，需要进行紧固和修复。

2.泡沫灭火系统管道的一些支撑材料存在老化和变形，需要更换和加固。 3.泡沫灭火系统管道的漏水报警装置未能正常工作，需要进行维修和更换。

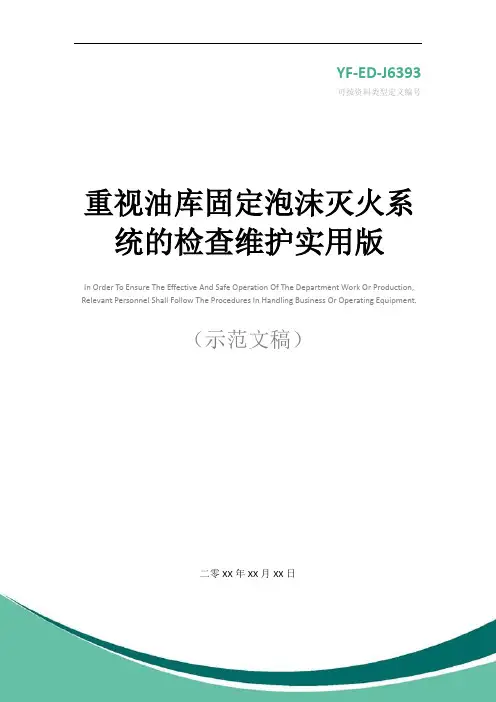

重视油库固定泡沫灭火系统的检查维护实用版

重视油库固定泡沫灭火系统的检查维护实用版

YF-ED-J6393

可按资料类型定义编号

In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production,

Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.

（示范文稿）

二零XX年XX月XX日

重视油库固定泡沫灭火系统的检查维护实用版 规程示范文本 文件编号：YF-ED-J6393

第 2 页 文件名 重视油库固定泡沫灭火系统的检查维护实用版 日期 20XX年XX月 版次 1/1

编制人 XXXXXX 审核 XXXXXX 批准 XXXXXX

重视油库固定泡沫灭火系统的检查维护实用版

提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。下载后可以对文件进行定制修改，请根据实际需要调整使用。

重视油库固定泡沫灭火系统的检查维护——引言（一）

油库固定泡沫灭火系统是油库听重要设施，也是油库在发生火灾事故时的最后一道防线，作为“养兵千日，用兵一时”的设备，确保油库灭火系统的可靠是油库管理的重要任务之一。据了解，在油库固定泡沫灭火系统的检查维护中还存在一些不可忽视的问题，应引起注意。

重视油库固定泡沫灭火系统的检查维护—规程示范文本 文件编号：YF-ED-J6393

第 2 页 —存在的问题（二）

1.消防泡沫泵站是油库固定消防的重要设备，是固定消防系统的心脏，在检查维护中存在不到位的问题。重使用轻维护保养，没能按规定时间保养发动机和泵浦，没有按规定运行时间更换机油和过滤器；操作人员专业技术素质低，发生故障不知如何处理，更谈不上检查维护。据对5个油库的了解，其中就有4个油库的固定消防泵站操作人员没有经过专业培训，采用临时顶班。
