锅炉型号
一、燃煤、燃油、燃气、生物持锅炉型号
（一）型号：
按JB/T1626-92《工业锅炉产品型号编制方法》规定，锅炉号由三部分组成，各部分之间用短横线相连，如下面式样表示：
型号的第一部分表示锅炉和燃烧设备的型式及锅炉容量，共分三段。第一段用两个汉语拼音字母代表锅炉整体型式（见表1.2-1、表１.2-2）；第二段用一汉语拼音字母代表燃烧设备（邮包表１.2-3）；第三段用阿拉伯数字表示蒸汽锅炉额定蒸发量t/h或热水锅炉额定热功率ＭＷ。
型号的第二部介质参数，共分两段（热水锅炉分三段），中间用斜线相连。第一段表示客定蒸汽压力或允许工作压力；第二段表示过热蒸汽温度（蒸汽温度为饱和温度时不表示）；热水锅炉第二段和第三段表示出水温度和进水温度。
型号的第三部分表示燃料种类，用汉语拼音字母代表，同时用罗马字母代表燃料品种分类（见表1.2-4）
表1.2-1 锅壳锅炉总体型式代号
锅壳锅炉总体型式 代号
锅壳锅炉总体型式 代号
立式锅炉 LS(立水) 卧式外燃 WW(卧外)
立式火管 LH(立火) 卧式内燃 WN(卧内)
注：卧式水火管快装锅炉总体型式代号为DN,
表1.2-2 水管锅炉总体型式代号
水管锅炉总体型式 代号
水管锅炉总体型式 代号
单锅筒立式 DL(单式) 双管锅炉横式 SH(双横)
单锅筒纵置式 DZ(单式) 纵横锅筒式 ZH(纵横)
单锅筒横置式 DH(单横) 强制循环式 QX(强制)
双锅筒纵置式 SZ(双纵)
表1.2-3 燃烧设备代号
燃烧设备 代号
燃烧设备 代号
固定炉排 G(固) 抛煤机 P(抛)
固定双层炉排 C(层) 振动炉排 Z(振)
活动手摇炉排 H(活) 下饲炉排 A(下)
链条炉排 L(链) 沸腾炉 F(沸)
往复炉排 W(往) 室燃炉 S(室)
注：煤粉炉和燃油燃气锅炉属室燃炉，烯烧设备代号为S。
表1.2-4 燃料品种代号
锅炉型号

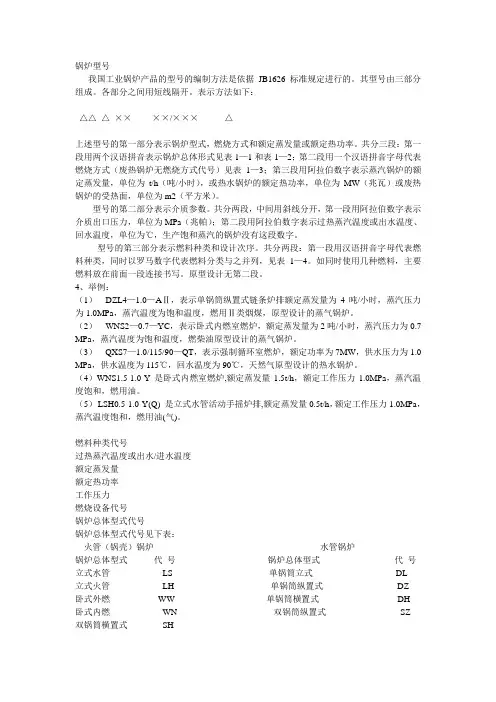

我国工业锅炉产品的型号的编制方法是依据JB1626标准规定进行的。其型号由三部分组成。各部分之间用短线隔开。表示方法如下：
△△ △ ×× ---- ××/××× ------ △
上述型号的第一部分表示锅炉型式，燃烧方式和额定蒸发量或额定热功率。共分三段：第一段用两个汉语拼音表示锅炉总体形式见表1—1和表1—2；第二段用一个汉语拼音字母代表燃烧方式（废热锅炉无燃烧方式代号）见表1—3；第三段用阿拉伯数字表示蒸汽锅炉的额定蒸发量，单位为t/h（吨/小时），或热水锅炉的额定热功率，单位为MW（兆瓦）或废热锅炉的受热面，单位为m2（平方米）。
型号的第二部分表示介质参数。共分两段，中间用斜线分开，第一段用阿拉伯数字表示介质出口压力，单位为MPa（兆帕）；第二段用阿拉伯数字表示过热蒸汽温度或出水温度、回水温度，单位为℃，生产饱和蒸汽的锅炉没有这段数字。
型号的第三部分表示燃料种类和设计次序。共分两段：第一段用汉语拼音字母代表燃料种类，同时以罗马数字代表燃料分类与之并列，见表1—4。如同时使用几种燃料，主要燃料放在前面一段连接书写。原型设计无第二段。
4、举例：
（1） DZL4—1.0—AⅡ，表示单锅筒纵置式链条炉排额定蒸发量为4吨/小时，蒸汽压力为1.0MPa，蒸汽温度为饱和温度，燃用Ⅱ类烟煤，原型设计的蒸气锅炉。
（2） WNS2—0.7—YC，表示卧式内燃室燃炉，额定蒸发量为2吨/小时，蒸汽压力为0.7
MPa，蒸汽温度为饱和温度，燃柴油原型设计的蒸气锅炉。
（3） QXS7—1.0/115/90—QT，表示强制循环室燃炉，额定功率为7MW，供水压力为1.0
MPa，供水温度为115℃，回水温度为90℃，天然气原型设计的热水锅炉。
（4）WNS1.5-1.0-Y 是卧式内燃室燃炉,额定蒸发量1.5t/h，额定工作压力1.0MPa，蒸汽温度饱和，燃用油。
（5） LSH0.5-1.0-Y(Q) 是立式水管活动手摇炉排,额定蒸发量0.5t/h，额定工作压力1.0MPa，蒸汽温度饱和，燃用油(气)。

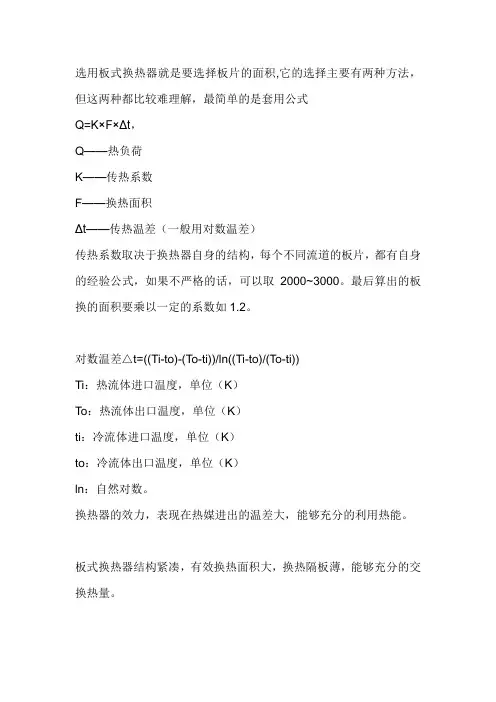

选用板式换热器就是要选择板片的面积,它的选择主要有两种方法，但这两种都比较难理解，最简单的是套用公式
Q=K×F×Δt，
Q——热负荷
K——传热系数
F——换热面积
Δt——传热温差（一般用对数温差）
传热系数取决于换热器自身的结构，每个不同流道的板片，都有自身的经验公式，如果不严格的话，可以取2000~3000。最后算出的板换的面积要乘以一定的系数如1.2。
对数温差△t=((Ti-to)-(To-ti))/ln((Ti-to)/(To-ti))
Ti：热流体进口温度，单位（K）
To：热流体出口温度，单位（K）
ti：冷流体进口温度，单位（K）
to：冷流体出口温度，单位（K）
ln：自然对数。
换热器的效力，表现在热媒进出的温差大，能够充分的利用热能。
板式换热器结构紧凑，有效换热面积大，换热隔板薄，能够充分的交换热量。
板式换热器和同样换热能力的其它类型换热器比较，表面积小，自身热损失小。特别是那种高温铜钎焊的板式换热器，体积之小又是传统的板式换热器无法与之相比较的。
蒸汽锅炉的出力根据其出口压力温度不同而不同，不过，供暖所用的蒸汽锅炉多为饱和蒸汽，就是利用汽化潜热，因为在100~200度之间，水的汽化潜热变化不大，所以不管出口参数如何，1吨/小时出力的锅炉散热量基本相当.
即1t/h,约等于0.7兆瓦，约等于60*10000大卡/小时
两者之间的换算关系式（蒸发量与供热量）
Q=D(hq-hgs)*0.278 Kw
D——锅炉蒸发量 t/h
hq/hg——蒸汽和给水的焓 kj/kg
供热量0.7MW相当于蒸发量1t/h
蒸汽炉和热水炉的1.5吨不是一个概念：
蒸汽锅炉的容量用蒸发量表示的，单位是t/h(俗称蒸吨)。热水锅炉的容量是用热功率(过去称为供热量)表示的，单位是MW。热水锅炉的容量单位不应换算成蒸汽锅炉的容量单位，即：不能将热水锅炉的容量用t/h来表示。相反，在统计各种锅炉的总容量大小时，国际上通行用热功率MW来表示。也就是说，蒸汽锅炉的容量也要换算成MW来进行统计。严格地讲，蒸汽锅炉的蒸发量相同，但额定压力、温度不同时，它供出的蒸汽焓值是不同的；也就是说，蒸发量相同，但额定压力、温度不同的蒸汽锅炉热功率是不同的，但是差别不是很大。
SHL型系列锅炉说明:
SHL型系列散装工业锅炉系双锅筒横向布置自然循环燃煤水管锅炉。横置上、下锅筒与水冷壁管形成竖井式炉膛,与对流管束集箱等组成锅炉本体。尾部设有省煤器,空气预热器;如需可在炉膛内设置过热器,燃烧设备为鳞片式炉排,无级调速控制.散装出厂,现场组装砌筑.烟气流程为多回程
相关参数
名称\数据\型号 ★SHL20-1.6-AII
SHL20-2.5-AII ★SHL25-1.25-AII
SHL25-1.6-AII ★SHL35-1.6-AII
SHL35-2.5-AII
额定蒸发量 t/h 20 25 35
额定工作压力 MPa 1.6/2.5 1.6/2.5 1.6/2.5
额定蒸汽温度 ℃ 204/226 204/226 204/226
给水温度 ℃ 105 105 105
锅炉
受热
面积 幅射受热面 m2 107.86 96.582 130.7
对流管束 m2 215.7 235.32 388
省煤器 m2 198.7 230.68 255
空气预热器 m2 410 409.43 640
炉排有效面积 m2 24.52 28.9 35.2
适用燃料 设计煤种 Ⅱ类烟煤 Ⅱ类烟煤 Ⅱ类烟煤
应用基低位发热值 KJ/Kg 17693 17693 17693
锅炉燃料消耗量 kg/h 3500 4396.7 5320 锅炉热效率 % 80.24 80.1 82.2
热空气温度 ℃ 150 127 145
排烟温度 ℃ 160 158.6 160
锅炉安装后主机外型尺寸
（长×宽×高） m 13.15×8.4×12.2 13.15×8.8×12.5 13.2×9.5×12.1
辅机参数
名称 型号及参数 型号及参数 型号及参数
引风机 Y5-47 No.12.4D
右0° H=3736Pa
Q=50548m3/h Y4-73-11No.16
右0° H=2293Pa
Q=85571m3/h GY35-15 H=3540Pa
