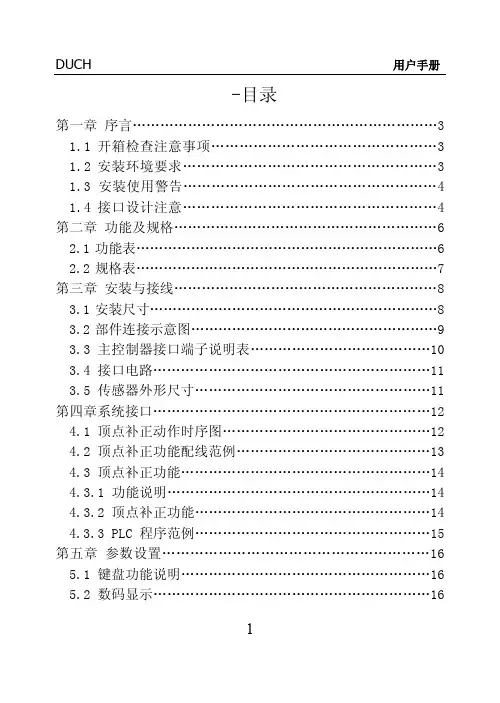

-目录第一章序言 (3)1.1开箱检查注意事项 (3)1.2安装环境要求 (3)1.3安装使用警告 (4)1.4接口设计注意 (4)第二章功能及规格 (6)2.1功能表 (6)2.2规格表 (7)第三章安装与接线 (8)3.1安装尺寸 (8)3.2部件连接示意图 (9)3.3主控制器接口端子说明表 (10)3.4接口电路 (11)3.5传感器外形尺寸 (11)第四章系统接口 (12)4.1顶点补正动作时序图 (12)4.2顶点补正功能配线范例 (13)4.3顶点补正功能 (14)4.3.1 功能说明 (14)4.3.2顶点补正功能 (14)4.3.3 PLC程序范例 (15)第五章参数设置 (16)5.1 键盘功能说明 (16)5.2 数码显示 (16)15.3 进入设置 (17)5.4 凸轮参数设定 (17)5.4.1 裁剪凸轮输出设定 (17)5.4.2生产计数到达功能设定 (20)5.5 系统参数设定 (20)5.5.1系统菜单进入 (20)5.5.2系统参数设置表如下 (21)5.5.3系统菜单说明 (21)5.5.4旋转方向设定 (21)5.5.5控制器180度校准 (22)5.5.6计数点设置 (22)5.5.7控制器其它参数 (22)第六章保护及报警处理 (23)6.1保护及报警说明 (23)6.2保护及故障代码表 (23)2第一章序言谢谢您选用大祺自动化公司生产的CAM888凸轮控制器(以下简称控制器)，该控制器是我公司采用最新技术，完全自主知识产权的产品；并且通过了欧盟CE认证，具有以下特点：●技术领先☆主控制器与显示面板单独安装.☆先进的系统结构，简化用户主机布线.☆凸轮角度设置动态指示，使设置更加人性化.☆超强的可靠性，多重保护.●多功能2路刹车输出，可编程裁剪凸轮6路输出，裁剪凸轮6路输出，1路生产计数到达输出，系统正常指示1路输出.共计16路输出.在使用控制器之前，请您仔细阅读该手册，以保证正确使用并充分发挥其优越性能。

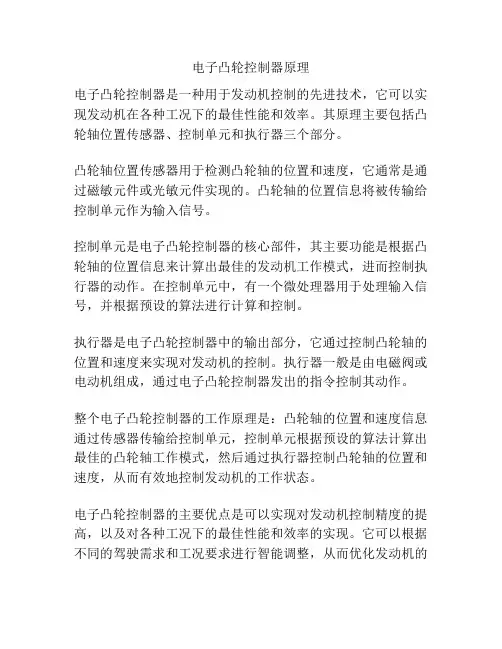

电子凸轮控制器原理
电子凸轮控制器是一种用于发动机控制的先进技术，它可以实现发动机在各种工况下的最佳性能和效率。
其原理主要包括凸轮轴位置传感器、控制单元和执行器三个部分。
凸轮轴位置传感器用于检测凸轮轴的位置和速度，它通常是通过磁敏元件或光敏元件实现的。
凸轮轴的位置信息将被传输给控制单元作为输入信号。
控制单元是电子凸轮控制器的核心部件，其主要功能是根据凸轮轴的位置信息来计算出最佳的发动机工作模式，进而控制执行器的动作。
在控制单元中，有一个微处理器用于处理输入信号，并根据预设的算法进行计算和控制。
执行器是电子凸轮控制器中的输出部分，它通过控制凸轮轴的位置和速度来实现对发动机的控制。
执行器一般是由电磁阀或电动机组成，通过电子凸轮控制器发出的指令控制其动作。
整个电子凸轮控制器的工作原理是：凸轮轴的位置和速度信息通过传感器传输给控制单元，控制单元根据预设的算法计算出最佳的凸轮轴工作模式，然后通过执行器控制凸轮轴的位置和速度，从而有效地控制发动机的工作状态。
电子凸轮控制器的主要优点是可以实现对发动机控制精度的提高，以及对各种工况下的最佳性能和效率的实现。
它可以根据不同的驾驶需求和工况要求进行智能调整，从而优化发动机的
工作状态。
此外，电子凸轮控制器还可以实现对发动机排放的控制，提高发动机的清洁度和环保性能。
电子凸轮控制器的原理及应用
电子凸轮控制器是一种通过电子芯片控制凸轮轴运动的装置。
其原理是利用电子控制器控制凸轮轴不同位置的电磁阀，从而实现发动机进、排气门的开闭时机和时长的精确控制。
电子凸轮控制器的应用主要集中在发动机的可变气门正时系统上。
传统的气门正时系统中，凸轮轴的运动由机械装置控制，无法灵活地调整气门开闭的时机和时长。
而电子凸轮控制器则通过调节电磁阀的开关时机和时长，可以实现对气门的精确控制。
这种可变气门正时系统可以根据发动机的工况需求，调整气门的开启和关闭时机，以提高发动机的燃烧效率和动力输出。
电子凸轮控制器的优势在于可以根据工况需求实现气门的精确控制，使发动机在不同工况下实现最佳的燃烧效率和动力输出。
例如，在低负载工况下，可以延迟气门关闭的时机，减小压缩行程，降低泵损功率，以提高燃油经济性；在高负载工况下，可以提前气门关闭的时机，增加膨胀行程，提高动力输出。
此外，电子凸轮控制器还可以实现随着发动机转速的提升，逐渐调整气门正时角度，以满足不同转速下的最佳正时要求。
总之，电子凸轮控制器通过电子芯片控制凸轮轴的运动，实现对气门开闭时机和时长的精确控制，以提高发动机的燃烧效率和动力输出。
其主要应用在发动机的可变气门正时系统中，可以根据工况需求灵活调整气门的开启和关闭时机，以提高发动机的性能和燃油经济性。
