专题10电磁感应一、单项选择题1.【2014·甘肃省张掖中学第一学期高三第二次模拟考试】如图所示，两根光滑的平行金属导轨竖直放置在匀强磁场中，磁场和导轨平面垂直，金属杆ab与导轨接触良好可沿导轨滑动，开始时电键S断开，当ab杆由静止下滑一段时间后闭合S，则从S闭合开始计时，ab杆的速度v与时间t的关系不可能是（）2.【2014·辽宁省沈阳市市级重点高中协作校高三上学期期中测试】关于电磁感应，下列说法中正确的是（）A、穿过线圈的磁通量越大，感应电动势越大B、穿过线圈的磁通量为零，感应电动势一定为零C、穿过线圈的磁通量的变化越大．感应电动势越大D、穿过线圈的磁通量变化越快，感应电动势越大3.【2013·吉林市普通高中毕业班下学期期中复习检测理科综合】如图所示，MN右侧一正三角形匀强磁场区域，上边界与MN垂直，现有一与磁场边界完全相同的三角形导体框，垂直于MN匀速向右运动，导体框穿过磁场过程中感应电流随时间变化的图象可能是(取逆时针电流为正)4.【2014·辽宁省沈阳市市级重点高中协作校高三上学期期中测试】如图所示，两个互连的金属圆环，粗金属环的电阻是细金属环电阻的一半，磁场垂直穿过粗金属环所在的区域，当磁感应强度均匀变化时，在粗环内产生的电动势为E ，则ab 两点间的电势差为（）A 、2EB 、3EC 、32E D 、E 5.【2014·辽宁省沈阳市市级重点高中协作校高三上学期期中测试】矩形导线框abcd 固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度B 随时间变化的规律如图所示、若规定顺时针方向为感应电流I 的正方向，下列各图中正确的是（）二、多项选择题6.【2013·甘肃省高三年级第三次模拟考试理科综合】如图甲所示，在竖直方向上有四条间距相等的水平虚线L 1、L 2、L 3、L 4，在L 1L 2之间和L 3L 4之间存在匀强磁场，磁感应强度B 大小均为1T ，方向垂直于虚线所在平面。

高中物理学习材料1.（2013·新课标Ⅱ卷）在物理学发展过程中，观测、实验、假说和逻辑推理等方法都起到了重要作用。

下列叙述符合史实的是A.奥斯特在实验中观察到电流的磁效应，该效应解释了电和磁之间存在联系B.安培根据通电螺线管的磁场和条形磁铁的磁场的相似性，提出了分子电流假说C.法拉第在实验中观察到，在通有恒定电流的静止导线附近的固定导线圈中，会出现感应电流D.楞次在分析了许多实验事实后提出，感应电流应具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化2．（2013·海南卷）如图，在水平光滑桌面上，两相同的矩形刚性小线圈分别叠放在固定的绝缘矩形金属框的左右两边上，且每个小线圈都各有一半面积在金属框内，在金属框接通逆时针方向电流的瞬间左右3．（2013·上海卷）如图，通电导线MN与单匝矩形线圈abcd共面，位置靠近ab且相互绝缘。

当MN中电流突然减小时，线圈所受安培力的合力方向A.向左B.向右C.垂直纸面向外D.垂直纸面向里4.（2013·北京卷）如图，在磁感应强度为B 、方向垂直纸面向里的匀强磁场中，金属杆MN 在平行金属导轨上以速度v 向右匀速滑动， MN 中产生的感应电动势为E l ，若磁感应强度增为2B ，其他条件不变，MN 中产生的感应电动势变为E 2。

则通过电阻R 的电流方向及E 1与E 2之比E l ∶E 2分别为A.c →a ，2∶1B.a →c ，2∶1C.a →c ，1∶2D.c →a ，1∶2A.Q 1＞Q 2，q 1=q 2B.Q 1＞Q 2，q 1＞q 2C.Q 1=Q 2，q 1=q 2D..Q 1=Q 2，q 1＞q 26.（2013·安徽卷）如图所示，足够长平行金属导轨倾斜放置，倾角为37°，宽度为0.5m ，电阻忽略不计，其上端接一小灯泡，电阻为1Ω。

一导体棒MN 垂直于导轨放置，质量为0.2kg ，接入电路的电阻为1Ω，两端与导轨接触良好，与导轨间的动摩擦因数为0.5。

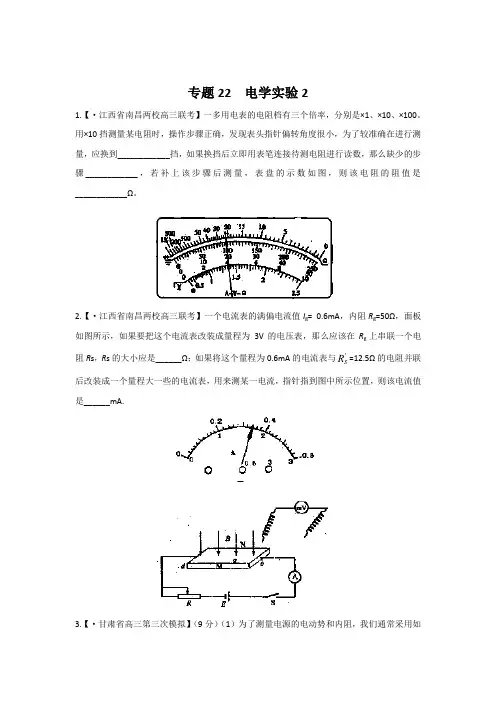

专题22 电学实验21.【·江西省南昌两校高三联考】一多用电表的电阻档有三个倍率，分别是×1、×10、×100。

用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确在进行测量，应换到____________挡，如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤____________，若补上该步骤后测量，表盘的示数如图，则该电阻的阻值是____________Ω。

2.【·江西省南昌两校高三联考】一个电流表的满偏电流值I g= 0.6mA，内阻R g=50Ω，面板如图所示，如果要把这个电流表改装成量程为3V的电压表，那么应该在R g上串联一个电R=12.5Ω的电阻并联阻R s，R s的大小应是______Ω；如果将这个量程为0.6mA的电流表与'S后改装成一个量程大一些的电流表，用来测某一电流，指针指到图中所示位置，则该电流值是______mA.3.【·甘肃省高三第三次模拟】（9分）（1）为了测量电源的电动势和内阻，我们通常采用如图甲所示电路，请根据甲电路图连接实物图。

（2）由于电压表和电流表内阻的影响，采用甲电路测量存在系统误差，为了消除这一影响，某同学选择两块量程合适的电压表V 1、V 2，一个满足实验要求的电阻箱R 和三个开关，并设计了如图乙所示的测量电路，进行了如下的主要测量步骤：①闭合S 2，断开S 1、S 3，记下V 1和V 2的示数U 1和U 2；②断开S 2、闭合S 3，S 1仍断开，调节电阻箱R ，使电压表V 2的示数仍为U 2，读出电阻箱的阻值为R 0；③闭合S 1、S 2，断开S 3，记下V 1的示数1U ； 请利用以上的测量物理量的字母写出电压表V 1内阻表达式1v R =______，该电源的电动势和内阻的测量值表达式E =______，r =______。

4.【·湖北省华中师大附中高三五月模拟】在第三次工业革命的今天，新材料的发现和运用尤为重要。

第十章电磁感应第1讲电磁感应现象楞次定律选择题(本题共15小题，1～10题为单选，11～15题为多选)1．(2021·北京高三一模)用图中三套实验装置探究感应电流产生的条件，下列选项中能产生感应电流的操作是(B)A．甲图中，使导体棒AB顺着磁感线方向运动，且保持穿过ABCD中的磁感线条数不变B．乙图中，使条形磁铁匀速穿过线圈C．丙图中，开关S闭合后，A、B螺线管相对静止一起竖直向上运动D．丙图中，开关S保持闭合，使小螺线管A在大螺线管B中保持不动[解析]甲图中，使导体棒AB顺着磁感线方向运动，AB不切割磁感线，故不能产生感应电流，另外也可以从保持穿过ABCD中的磁感线条数不变的角度看，磁通量没变化，故也不产生感应电流，A错误；乙图中，使条形磁铁匀速穿过线圈，在磁铁从上向下穿过时，穿过线圈的磁通量会变化，故产生感应电流，B正确；丙图中，开关S闭合后，A、B螺线管相对静止一起竖直向上运动，两线圈没有相对运动，B中的磁通量没变化，故不产生感应电流，C错误；丙图中，开关S保持闭合，使小螺线管A在大螺线管B中保持不动时也不会使B中的磁通量变化，故也不能产生感应电流，D错误。

2．(2021·浙江高三一模)如图是漏电保护器的部分电路图，由金属环，线圈，控制器组成，其工作原理是控制器探测到线圈中有电流时会把入户线断开，即称电路跳闸，下列有关漏电保护器的说法正确的是(C)A．当接负载的电线中电流均匀变化时，绕在铁芯上的线圈中有稳定的电流B．当接负载的电线短路或电流超过额定值时，漏电保护器会发出信号使电路跳闸C．只有当接负载的电线漏电时，绕在铁芯上的线圈中才会有电流通过D．当接负载的电线中电流不稳定时，漏电保护器会发出信号使电路跳闸[解析]漏电保护器的工作原理是控制器探测到线圈中有电流时会把入户线断开，线圈的磁通量是由流入负载的导线中的电流和流出负载的导线中的电流在线圈中产生的磁通量的叠加，由于一般情况下，流入负载导线中的电流和流出负载导线中的电流等大反向，故线圈中的磁通量为零，无电流产生。
