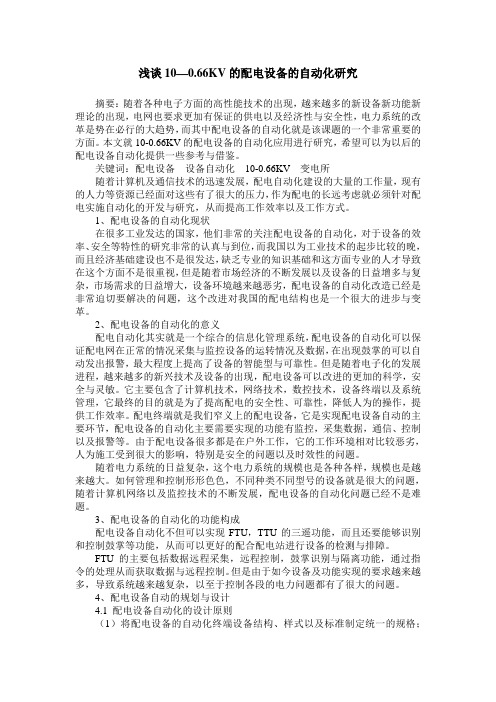

浅谈10—0.66KV的配电设备的自动化研究摘要：随着各种电子方面的高性能技术的出现，越来越多的新设备新功能新理论的出现，电网也要求更加有保证的供电以及经济性与安全性，电力系统的改革是势在必行的大趋势，而其中配电设备的自动化就是该课题的一个非常重要的方面。

本文就10-0.66KV的配电设备的自动化应用进行研究，希望可以为以后的配电设备自动化提供一些参考与借鉴。

关键词：配电设备设备自动化10-0.66KV 变电所随着计算机及通信技术的迅速发展，配电自动化建设的大量的工作量，现有的人力等资源已经面对这些有了很大的压力，作为配电的长远考虑就必须针对配电实施自动化的开发与研究，从而提高工作效率以及工作方式。

1、配电设备的自动化现状在很多工业发达的国家，他们非常的关注配电设备的自动化，对于设备的效率、安全等特性的研究非常的认真与到位，而我国以为工业技术的起步比较的晚，而且经济基础建设也不是很发达，缺乏专业的知识基础和这方面专业的人才导致在这个方面不是很重视，但是随着市场经济的不断发展以及设备的日益增多与复杂，市场需求的日益增大，设备环境越来越恶劣，配电设备的自动化改造已经是非常迫切要解决的问题，这个改进对我国的配电结构也是一个很大的进步与变革。

2、配电设备的自动化的意义配电自动化其实就是一个综合的信息化管理系统，配电设备的自动化可以保证配电网在正常的情况采集与监控设备的运转情况及数据，在出现鼓掌的可以自动发出报警，最大程度上提高了设备的智能型与可靠性。

但是随着电子化的发展进程，越来越多的新兴技术及设备的出现，配电设备可以改进的更加的科学，安全与灵敏。

它主要包含了计算机技术，网络技术，数控技术，设备终端以及系统管理，它最终的目的就是为了提高配电的安全性、可靠性，降低人为的操作，提供工作效率。

配电终端就是我们窄义上的配电设备，它是实现配电设备自动的主要环节，配电设备的自动化主要需要实现的功能有监控，采集数据，通信、控制以及报警等。

配网自动化开关故障原因及处理措施摘要：文章首先介绍配网自动化故障处理技术的意义，通过10kV龙庆线跳闸故障案例分析故障原因及存在的问题，最后提出了配电网自动化开关故障处理措施。

关键词：配网；自动化开关；故障分析；处理措施引言配网自动化开关不仅包括各种动作开关、传感器等，还涉及配网运行中的保护装置和通信设备，是配电调度和智能管理的重中之重。

受环境因素、技术因素等影响，自动化开关运行过程中很容易出现装置老化、零件损坏等造成的误动、拒动等，造成配网安全系数大打折扣。

必须结合具体问题开展配网自动化开关的科学保护和有效运维，以延长配网自动化开关的使用寿命，提升其安全效益和经济效益。

1 配网自动化故障处理技术的意义配网自动化主要是应用电子技术、通信技术、计算机技术自动控制技术以及新型的高性能配电设备对配电网进行监管，保证配电网能够处在安全、高效率的运行状态。

配网自动化故障处理技术作为当前智能信息化时代的产物，能够使用自动化技术检测出配电网中的故障，并对故障进行分析和研究，除此之外，还会在故障严重时发出警报信号，自行对故障进行初步限制，能够避免故障继续扩散。

这种技术能够为用户提供可靠性较高的供电服务，从而降低处理事故的时间，进一步提高企业的经济效益。

不仅如此，还可以对配电网的稳定进行充分保障，如果配电网产生故障，配网自动化故障处理技术也能够缩小故障范围，对配电系统的工作效率进行提高。

2配网自动化开关故障分析2. 1 故障概况配网自动化开关使用过程中非常容易出现由开关老化、人为操作失误、恶劣环境影响等造成的电力故障，严重时甚至造成大面积断电。

2021年03月15日***局35kV***站10kV龙庆线跳闸。

2.2基本信息2.2.1故障基本信息：2.2.2故障涉及自动化开关基本信息：2.3接线方式接线方式如图1所示。

图1 接线方式3.自动化终端定位情况3.1沿线开关保护配置情况10kV龙庆线主线第一分段开关#25塔25T1开关投入电压时间型逻辑功能；办表支线在主干线#28塔处T接，办表支线#45塔45T1开关、#83杆83T1开关投入电压时间型逻辑功能。

南京金智远维配用电自动化有限公司<<<<<<< Linkbar star>>>>>>><<<<<<< Linkbar end>>>>>>>tabRegion_start<<<<<<<tab title starting>>>>>>行业解决方案技术解决方案成功案例<<<<<<<tab title ending>>>>>>><<<<<<< 背景/挑战_start>>>>>>>配电自动化解决方案我国配电网自动化的发展是电力市场和经济建设的必然结果，长期以来配电网的建设未得到应有的重视，建设资金短缺，设备技术性能落后，事故频繁发生，严重影响了人民生活和经济建设的发展，随着电力的发展和电力市场的建立，配电网的薄弱环节显得越来越突出，形成了与电网建设不协调的局面。

配电自动化技术是服务于城乡配电网改造建设的重要技术，配电自动化包括馈线自动化和配电管理系统，通信技术也是配电自动化的重要组成部分。

华为携手金智远维共同打造配电自动化解决方案，构架完整的通信网络，支持在线预警、实时监控，实现故障快速定位及自愈，通过对负荷的监视，有助于调度端削峰填谷，从而大大减少停电时间，降低线损，提高供电质量。

配电网自动化解决方案是运用计算机技术、自动控制技术、电子技术、通信技术及新的高性能的配电设备等技术手段，对配电网进行离线与在线的智能化监控管理，使配电网始终处于安全、可靠、优质、经济、高效的最优运行状态。

该方案如下：其中金智远维提供主站软件、配电子站及终端xTU，华为提供通信设备及网管系统，互补性强、合作契合度高。

1配网自动化广州电力局10kV架空线路大量采用了SF6柱上开关。

这种柱上开关虽然能提高配电网的供电可靠性，但它无法判断瞬时性和永久性故障，跳闸后不能自动重合，而各个柱上开关的跳闸电流和时间无法配合，对于瞬时性故障，反而扩大停电范围，增加客户停电时间。

为了进一步提高配电网的供电可靠性，1999年广州局引入配电自动化系统，经技术经济比较，采用配电自动化系统的初级阶段——电压型馈线自动化，并在110kV江村变电站10kV馈线（架空线）F6试运行（辐射网）。

2 配网自动化系统的基本概念配电自动化系统是通过自动或手动方式，遥控和监测高压配电线上的开关设备和线路参数，以便实现自动隔离故障区间，以最佳的方式恢复非故障区域供电，为用户提供经济、可靠、稳定的电力供应。

配电自动化系统分三个阶段实施：馈线自动化、遥测遥控自动化、计算机辅助配电自动化。

第一阶段一般采用电压型馈线自动化设备，由PVS（柱上真空开关），SPS（电源变压器）、FDR（故障搜查控制器）、FSI（故障指示器）组成。

具有自动隔离故障区间，恢复非故障区域供电的功能。

第二阶段在第一阶段的基础上，增加RTU（带检测功能的遥控终端单元）和通讯设备，实现各柱上开关的监控功能（遥控、遥测、遥信、遥调）。

第三阶段在第二阶段的基础上，完善配电自动化调度端，实现配网的全面计算机管理。

第二、第三阶段需要有可靠的通讯手段支持，这方面投资大，而第一阶段投资小，见效快。

3 电压型馈线自动化3．1电压型馈线自动化设备工作原理及整定（1）PVS（柱上真空开关）具有失压瞬时脱扣功能，并能够与控制器配合实现自动合闸。

（2）FDR（故障搜查控制器）PVS的控制元件，有两个时间参数需要整定。

X时间：真空开关的自动合闸时间，指从柱上开关电源侧有压至该柱上开关合闸的时延。

X时间整定范围：7×N（s），N＝1，2，3， (12)Y时间：故障检测时间，指柱上开关合闸后，若在未超过Y时限的时间内又失压，则该柱上开关分闸并被闭锁在分闸状态，待下一次电源侧有压时不再自动重合；若超过Y时限，柱上开关可以进行再一次重合。

M oder n sci ence 今日科苑·G O N G C H EN G JI SH U工程技术10KV 配电线路自动化的技术分析◎梁锦维（广东电网公司江门恩平供电局广东恩平529400）摘要：随着我国经济的持续快速发展，社会用电需求持续增长。

怎样确保向用户不间断地供电，从而保证电网的安全稳定运行，是本文论述分析的重点。

文章介绍了10kV 环网配电自动化的集中智能模式，指出了集中智能模式存在的一些固有缺陷。

提出了重合器的实用方案。

保障非故障区段的正常供电，从而可提高配网供电的可靠性。

关键词：10kV 配电线路；配电自动化；技术分析一、前言配电作为电能发变送配中的最后一个环节，在电力生产中具有非常重要的作用，原来的配电网大多采用放射型供电方式。

现已不能适应社会经济发展和满足用户供电质量要求，因为一旦在某点出现线路故障，便会导致整条线路停电，由于无法迅速确定故障点而使停电检修时间过长，降低了供电的可靠性。

为此，现在供电网广泛采用环网接线，正常运行时联络开关为断开状态，系统开环运行；当某一段出现故障时，可以通过网络重构，使负荷转移，保证非故障区段的正常供电，从而可提高配网供电的可靠性。

二、10KV 配电自动化（一）配电自动化内容介绍1、馈线自动化。

馈线自动化系统可完成馈电线路的监测、控制、故障诊断、故障隔离和网络重构。

2、变电站自动化。

其基本功能有数据采集、数据计算和处理、越限和状态监视、开关操作控制和闭锁、信息交换。

3、配电管理系统。

主要功能有：数据采集和监控、配电网运行管理、用户管理和控制、自动绘图、设备管理、地理信息系统等。

4、需求侧管理。

通过一系列经济政策和技术措施，由供需双方共同参与的供用电管理。

（二）配电自动化的必要性为提高供电可靠性，有必要提高电网的自动化水平，实现配电自动化的基本功能，提高配电网的运行管理水平。

提高供电可靠性，减少停电的时间和面积，改进供电质量，降低运行费用，使调度员能监视10kV 电网的运行情况，进行合理的调度，提高经济效益，减少人力，避免大量重复性工作。

浅谈10kV配网自动化配电系统设计摘要：配网自动化就是利用通讯技术、现代电子技术以及计算机网络技术,完成配电系统的正常运行,在事故情况下,也能够实现及时保护、监测、控制和配电管理。

一般情况下,110 kv及以下电力网络属于配电网络,380/220v属于低压配电网,1 kv及以上属于中压配电网,35 kv及以上属于高压配电网。

关键词：10kv配网；自动化；配电系统设计中图分类号：tn830.1文献标识码：a 文章编号：引言：目前，配电网已从传统的架空线路为主的局面向电缆线路发展。

同时，一些结构紧凑的封闭式设备、交联聚氯乙烯绝缘电力电缆及氧化锌避雷器的广泛应用，使原有的一些电气设计尺度不能适应当前电力事业的发展需求。

电网技术的发展要求进一步加大10kv配电电气设计深度。

1.10kv开关厂的功能10 kv开关厂是变电所10kv母线的延伸。

由变电所送出较大容量的馈线至开关厂．再由10kv开关厂按用户需要送出馈线至用户。

10kv开关厂接受和重新分配10kv出线，减少高压变电所的10kv出线间隔和出线走廊。

可用作配电线路间的联络枢纽。

还可为重要用户提供双电源。

此外，配电网中10kv开关厂的合理设置，可以加强对配电网的控制，提高配电网运行及调度的灵活性，从而大大提高整个配电网供电的可靠性。

有了一定数量的开关厂。

可实现对配电网的优化调度，部分城网设备检修时。

可以进行运行方式的调整。

做到设备检修时用户不停电；当设备发生故障时．开关厂可发挥其操作灵活的优势，迅速隔离故障单元，减小停电范围。

2.补偿电容器投切控制参量选择馈线首端功率因数和电压合格率是10 kv配电网运行状况的重要考核指标，馈线首端的功率因数与线路有功负荷以及感性无功的大小、分布有关。

根据文献[3]所述方法，计算无功补偿地点和补偿容量，并在相应位置安装选定容量的能实现自动投切的补偿电容器。

根据线路运行状况——馈线首端功率因数和现场电压，动态控制补偿电容器的投切，以达到无功优化的目的。
