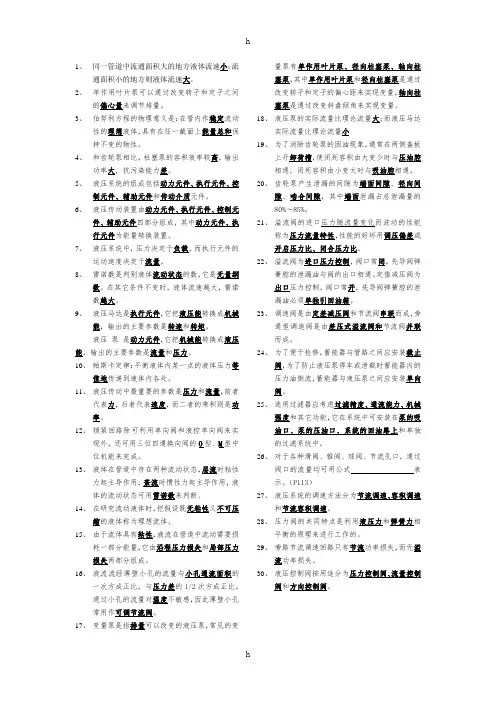

1、同一管道中流通面积大的地方液体流速小;流通面积小的地方则液体流速大。
2、单作用叶片泵可以通过改变转子和定子之间的偏心量来调节排量。
3、伯努利方程的物理意义是:在管内作稳定流动性的理想液体,具有在任一截面上能量总和保持不变的物性。
4、和齿轮泵相比,柱塞泵的容积效率较高,输出功率大,抗污染能力差。
5、液压系统的组成包括动力元件、执行元件、控制元件、辅助元件和传动介质元件。
6、液压传动装置由动力元件、执行元件、控制元件、辅助元件四部分组成,其中动力元件、执行元件为能量转换装置。
7、液压系统中,压力决定于负载,而执行元件的运动速度决定于流量。
8、雷诺数是判别液体流动状态的数,它是无量纲数。
在其它条件不变时,液体流速越大,雷诺数越大。
9、液压马达是执行元件,它把液压能转换成机械能,输出的主要参数是转速和转矩。
液压泵是动力元件,它把机械能转换成液压能,输出的主要参数是流量和压力。
10、帕斯卡定律:平衡液体内某一点的液体压力等值地传递到液体内各处。
11、液压传动中最重要的参数是压力和流量,前者代表力,后者代表速度,而二者的乘积则是功率。
12、锁紧回路除可利用单向阀和液控单向阀来实现外,还可用三位四通换向阀的O型、M型中位机能来完成。
13、液体在管道中存在两种流动状态,层流时粘性力起主导作用,紊流时惯性力起主导作用,液体的流动状态可用雷诺数来判断。
14、在研究流动液体时,把假设既无粘性又不可压缩的液体称为理想流体。
15、由于流体具有粘性,液流在管道中流动需要损耗一部分能量,它由沿程压力损失和局部压力损失两部分组成。
16、液流流经薄壁小孔的流量与小孔通流面积的一次方成正比,与压力差的1/2次方成正比。
通过小孔的流量对温度不敏感,因此薄壁小孔常用作可调节流阀。
17、变量泵是指排量可以改变的液压泵,常见的变量泵有单作用叶片泵、径向柱塞泵、轴向柱塞泵,其中单作用叶片泵和径向柱塞泵是通过改变转子和定子的偏心距来实现变量,轴向柱塞泵是通过改变斜盘倾角来实现变量。

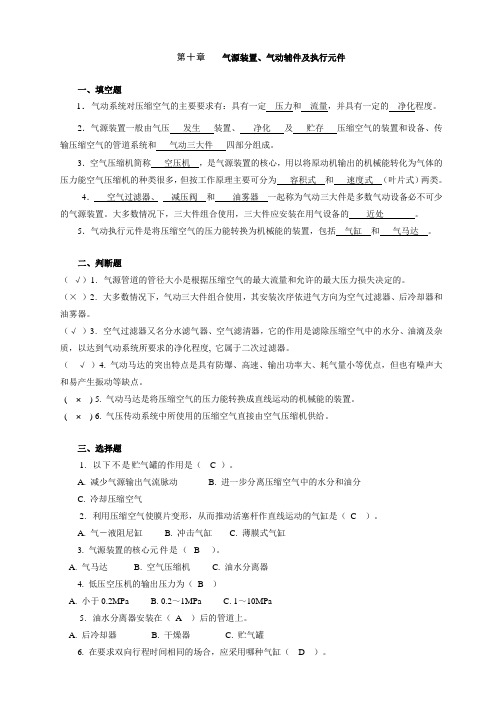

第十章气源装置、气动辅件及执行元件一、填空题1.气动系统对压缩空气的主要要求有:具有一定压力和流量,并具有一定的净化程度。
2.气源装置一般由气压发生装置、净化及贮存压缩空气的装置和设备、传输压缩空气的管道系统和气动三大件四部分组成。
3.空气压缩机简称空压机,是气源装置的核心,用以将原动机输出的机械能转化为气体的压力能空气压缩机的种类很多,但按工作原理主要可分为容积式和速度式(叶片式)两类。
4.空气过滤器、减压阀和油雾器一起称为气动三大件是多数气动设备必不可少的气源装置。
大多数情况下,三大件组合使用,三大件应安装在用气设备的近处。
5.气动执行元件是将压缩空气的压力能转换为机械能的装置,包括气缸和气马达。
二、判断题(√)1. 气源管道的管径大小是根据压缩空气的最大流量和允许的最大压力损失决定的。
(×)2. 大多数情况下,气动三大件组合使用,其安装次序依进气方向为空气过滤器、后冷却器和油雾器。
(√)3. 空气过滤器又名分水滤气器、空气滤清器,它的作用是滤除压缩空气中的水分、油滴及杂质,以达到气动系统所要求的净化程度, 它属于二次过滤器。
(√)4. 气动马达的突出特点是具有防爆、高速、输出功率大、耗气量小等优点,但也有噪声大和易产生振动等缺点。
( ×) 5. 气动马达是将压缩空气的压力能转换成直线运动的机械能的装置。
( ×) 6. 气压传动系统中所使用的压缩空气直接由空气压缩机供给。
三、选择题1. 以下不是贮气罐的作用是( C )。
A. 减少气源输出气流脉动B. 进一步分离压缩空气中的水分和油分C. 冷却压缩空气2. 利用压缩空气使膜片变形,从而推动活塞杆作直线运动的气缸是(C )。
A. 气-液阻尼缸B. 冲击气缸C. 薄膜式气缸3. 气源装置的核心元件是( B )。
A. 气马达B. 空气压缩机C. 油水分离器4. 低压空压机的输出压力为(B )A. 小于0.2MPaB. 0.2~1MPaC. 1~10MPa5. 油水分离器安装在(A )后的管道上。

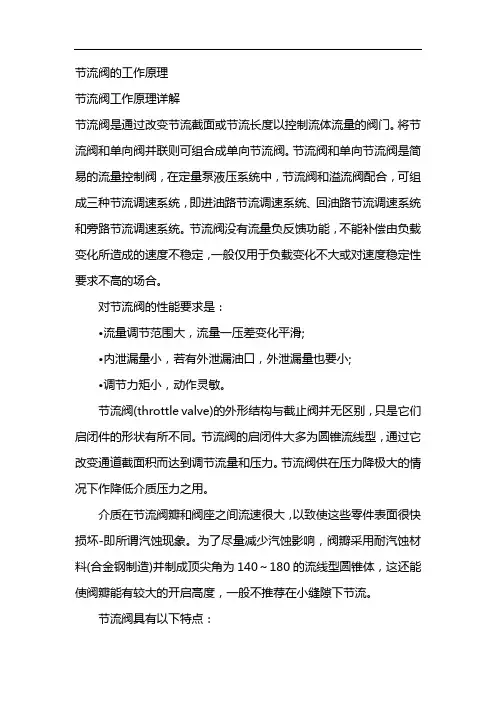

节流阀的工作原理节流阀工作原理详解节流阀是通过改变节流截面或节流长度以控制流体流量的阀门。
将节流阀和单向阀并联则可组合成单向节流阀。
节流阀和单向节流阀是简易的流量控制阀,在定量泵液压系统中,节流阀和溢流阀配合,可组成三种节流调速系统,即进油路节流调速系统、回油路节流调速系统和旁路节流调速系统。
节流阀没有流量负反馈功能,不能补偿由负载变化所造成的速度不稳定,一般仅用于负载变化不大或对速度稳定性要求不高的场合。
对节流阀的性能要求是:•流量调节范围大,流量一压差变化平滑;•内泄漏量小,若有外泄漏油口,外泄漏量也要小;•调节力矩小,动作灵敏。
节流阀(throttle valve)的外形结构与截止阀并无区别,只是它们启闭件的形状有所不同。
节流阀的启闭件大多为圆锥流线型,通过它改变通道截面积而达到调节流量和压力。
节流阀供在压力降极大的情况下作降低介质压力之用。
介质在节流阀瓣和阀座之间流速很大,以致使这些零件表面很快损坏-即所谓汽蚀现象。
为了尽量减少汽蚀影响,阀瓣采用耐汽蚀材料(合金钢制造)并制成顶尖角为140~180的流线型圆锥体,这还能使阀瓣能有较大的开启高度,一般不推荐在小缝隙下节流。
节流阀具有以下特点:1、构造较简单,便于制造和维修,成本低。
2、调节精度不高,不能作调节使用。
3、密封面易冲蚀,不能作切断介质用。
4、密封性较差。
调速阀调速阀是进行了压力补偿的节流阀。
它由定差减压阀和节流阀串联而成。
节流阀前、后的压力分别引到减压阀阀芯右、左两端,当负载压力增大,于是作用在减压阀芯左端的液压力增大,阀芯右移,减压口加大,压降减小,从而使节流阀的压差(p2-p3)保持不变;反之亦然。
这样就是调速阀的流量恒定不变(不受负载影响)。
调速阀也可以设计成先节流后减压的结构。
液压阀的种类Company number:【0089WT-8898YT-W8CCB-BUUT-202108】液压阀的种类(所有的)溢流阀﹑减压阀、顺序阀、节流阀、集流阀、分流阀、调速阀、单向阀、换向阀、电磁阀、反向控制阀压力控制阀:溢流阀﹑减压阀和顺序阀流量控制阀:节流阀,集流阀,分流阀,调速阀方向控制阀:单向阀和换向阀压力控制阀按用途分为溢流阀﹑减压阀和顺序阀。
(1)溢流阀:能控制液压系统在达到调定压力时保持恆定状态。
用於过载保护的溢流阀称为安全阀。
当系统发生故障,压力昇高到可能造成破坏的限定值时,阀口会打开而溢流,以保证系统的安全。
(2)减压阀:能控制分支迴路得到比主迴路油压低的稳定压力。
减压阀按它所控制的压力功能不同,又可分为定值减压阀(输出压力为恆定值)﹑定差减压阀(输入与输出压力差为定值)和定比减压阀(输入与输出压力间保持一定的比例)。

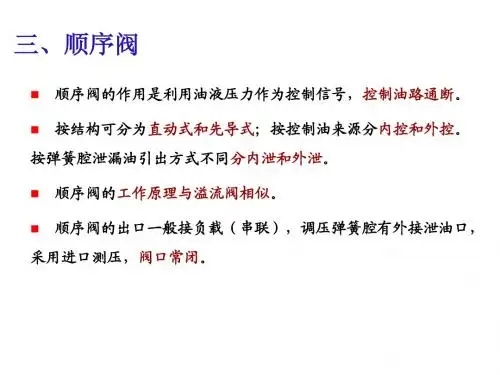

(3)顺序阀:能使一个执行元件(如液压缸﹑液压马达等)动作以后,再按顺序使其他执行元件动作。
油泵產生的压力先推动液压缸1运动,同时通过顺序阀的进油口作用在面积A 上,当液压缸1运动完全成后,压力昇高,作用在面积A 的向上推力大於弹簧的调定值后,阀芯上昇使进油口与出油口相通,使液压缸2运动。
流量控制阀利用调节阀芯和阀体间的节流口面积和它所產生的局部阻力对流量进行调节,从而控制执行元件的运动速度。
流量控制阀按用途分为 5种。
(1)节流阀:在调定节流口面积后,能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。
(2)调速阀:在载荷压力变化时能保持节流阀的进出口压差为定值。
这样,在节流口面积调定以后,不论载荷压力如何变化,调速阀都能保持通过节流阀的流量不变,从而使执行元件的运动速度稳定。
(3)分流阀:不论载荷大小,能使同一油源的两个执行元件得到相等流量的为等量分流阀或同步阀;得到按比例分配流量的为比例分流阀。
(4)集流阀:作用与分流阀相反,使流入集流阀的流量按比例分配。
液压阀种类及作用液压阀是液压系统中的重要组成部分,用于控制液压流体的流量、压力和方向。
下面是一些常见的液压阀种类及其作用:1. 方向控制阀:- 单向阀(Check Valve):防止液压流体逆流,只允许单向流动。
- 换向阀(Directional Valve):控制液压系统中液压流体的流向,可以实现单向、双向或多向流动。
2. 流量控制阀:- 节流阀(Throttle Valve):通过调节液流的截面积来控制流量,用于控制液压系统中的流量速度。
- 溢流阀(Relief Valve):当液压系统中的压力超过设定值时,通过溢流来保护系统,控制流量和压力。
3. 压力控制阀:- 定压阀(Pressure Relief Valve):用于限制液压系统中的最大工作压力,保护系统免受过高压力的损害。
- 压力序列阀(Sequence Valve):在液压系统中按照一定的顺序控制压力的释放,用于实现多级动作。
4. 定位控制阀:- 电磁阀(Solenoid Valve):通过电磁力控制阀门的开启和关闭,实现液压系统的远程控制。
- 比例阀(Proportional Valve):根据输入信号的变化,精确控制液压系统中的流量、压力和位置。
5. 安全控制阀:- 逃逸阀(Escape Valve):用于在紧急情况下快速释放液压系统中的压力,以确保系统和人员的安全。
- 断电阀(Shut-off Valve):在断电或紧急情况下,迅速切断液压系统中的液流,保持系统稳定和安全。
以上仅列举了一些常见的液压阀种类及其作用,实际应用中还有其他特殊功能的阀门。
液压阀的选择取决于液压系统的需求和工作条件,通过合理的组合和控制,实现液压系统的稳定运行和精确控制。
液压流量控制阀的分类液压流量控制阀的分类方法繁多,以至于同一种阀在不同的场合,因其着眼点不同有不同的名称。
这一点,学习时须引起高度重视。
下面介绍几种不同的分类方法。
(一)根据在液压系统中的功用分类(1)压力流量控制阀用来控制液压系统中的液流压力或利用压力控制的阀,如:溢流阀流量控制阀的进口压力的压力阀。
当用于防止液压系统压力过载,在紧急情况下起保护作用时,又称为安全阀;当用于维持液压系统压力基本恒定并将定量泵液压系统多余的油液溢流回油箱时,又称为定压阀。
减压阀流量控制阀的出iml压力低于进口压力的阀。
其中:保证阀的出口压力为定值的阀为定值减压阀(简称减压阀);保证阀的出口压力与进口压力之差为定值的称为定差减压阀,若用于控制另一阀(如节流阀)的进出口压力差为定值,又称为它控式定差减压阀;保证阀的出口压力与进口压力之比为定值的称为定比减压阀。
顺序阀当控制压力达到或超过调定值开启阀口使液流通过的阀,因控制方式和用途不同又分为实现执行元件顺序动作的顺序阀及卸荷阀、背压阀、平衡阀和液动开关。
(2)流量流量控制阀用来控制液压系统中液流流量的阀,如:节流阀由可调液阻构成的阀。
调速阀由节流阀和压力补偿机构组成的阀,通过此类阀的流量大小可以不受阀的进口或出L7压力变化的影响。
分流阀按一定流量比例将进油分成两股、且不受负载变化影响的阀。
将两股按一定比例的流量合为一股的阀称为集流阀。
(3)方向流量控制阀用来控制液压系统中液流流动方向的阀,如:单向阀只允许液流正向流动,反向流动则被截止的阀。
换向阀将两个或两个以上的油口接通或关闭改变液流方向的阀。
以上所列为单一功能的通用阀。
此外还有一些专用阀和具有丽个以上功能的复合阀。
前者如工程机械上用的稳流阀,后者如单向减压阀等。
(二)根据控制方式不同分类1.开关定值流量控制阀此类阀借助于手动、机动、电磁铁和控制压力油等控制方式启闭液流通路,定值控制液流参量。
由于应用广泛,又称为普通液压阀。

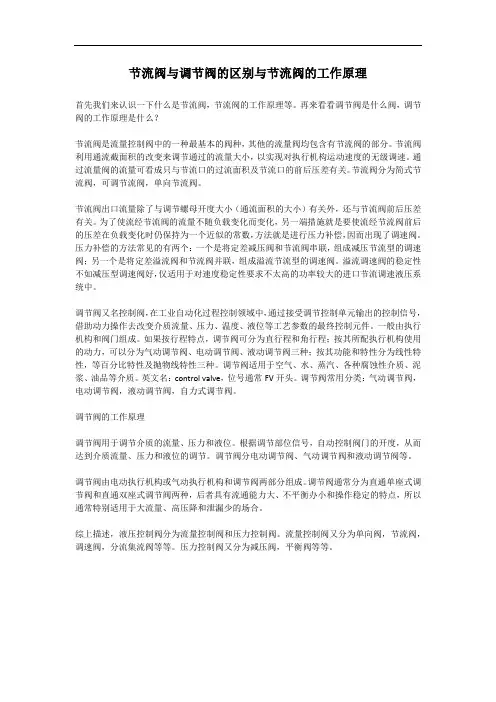

节流阀与调节阀的区别与节流阀的工作原理首先我们来认识一下什么是节流阀,节流阀的工作原理等。
再来看看调节阀是什么阀,调节阀的工作原理是什么?节流阀是流量控制阀中的一种最基本的阀种,其他的流量阀均包含有节流阀的部分。
节流阀利用通流截面积的改变来调节通过的流量大小,以实现对执行机构运动速度的无级调速。
通过流量阀的流量可看成只与节流口的过流面积及节流口的前后压差有关。
节流阀分为简式节流阀,可调节流阀,单向节流阀。
节流阀出口流量除了与调节螺母开度大小(通流面积的大小)有关外,还与节流阀前后压差有关。
为了使流经节流阀的流量不随负载变化而变化,另一端措施就是要使流经节流阀前后的压差在负载变化时仍保持为一个近似的常数,方法就是进行压力补偿,因而出现了调速阀。
压力补偿的方法常见的有两个:一个是将定差减压阀和节流阀串联,组成减压节流型的调速阀;另一个是将定差溢流阀和节流阀并联,组成溢流节流型的调速阀。
溢流调速阀的稳定性不如减压型调速阀好,仅适用于对速度稳定性要求不太高的功率较大的进口节流调速液压系统中。
调节阀又名控制阀,在工业自动化过程控制领域中,通过接受调节控制单元输出的控制信号,借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。
一般由执行机构和阀门组成。
如果按行程特点,调节阀可分为直行程和角行程;按其所配执行机构使用的动力,可以分为气动调节阀、电动调节阀、液动调节阀三种;按其功能和特性分为线性特性,等百分比特性及抛物线特性三种。
调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。
英文名:control valve,位号通常FV开头。
调节阀常用分类:气动调节阀,电动调节阀,液动调节阀,自力式调节阀。
调节阀的工作原理调节阀用于调节介质的流量、压力和液位。
根据调节部位信号,自动控制阀门的开度,从而达到介质流量、压力和液位的调节。
调节阀分电动调节阀、气动调节阀和液动调节阀等。
调节阀由电动执行机构或气动执行机构和调节阀两部分组成。
第 6 次课教学整体设计教学过程(教学设计实施步骤及时间分配)步骤1:复习巩固、检查课后搜集的资料(10分钟) 一、复习溢流阀、减压阀的结构及工作原理; 二、复习顺序阀、压力继电器的结构及工作原理。
三、检查预习情况步骤2:本节课学习任务、情境设计(5分钟)我们日常所见的车辆行驶速度可调,即可高速行驶可低速行驶,那么液压系统的执行元件在工作是否需要进速度的调节哪,又该如何调节? 步骤3-1:讲授知识(30分钟)2.3 控制元件 2.3.3 流量控制阀流量控制阀是通过改变阀口通流面积的大小来控制流量,从而达到调节执行元件的运动速度。
常用的流量控制阀有节流阀、调速阀和分流集流阀等。
一.节流阀节流阀有普通节流阀(节流阀)和单向节流阀。
1.普通节流阀 节流阀的结构和图形符号如图2-46所示。
压力油从进油口P1流入,经过阀芯上的节流口从P2 流出。
节流口的形式为轴向三角槽式。
调节手轮可使阀芯轴向移动,改变节流口的通流截面面积,从而达到调节流量的目的。
通过节流阀的流量可用此式来描述:图2-46 节流阀及图形符号 a )结构图 b )图形符号由式可知,通过节流阀的流量与节流口形状、前后的压差及流态等因素密切相关。
当节流阀的通流截面调定后,由于负载的变化,节流阀前后的压差也发生变化,使流量不稳定。
m 值越大,流量q 受压差△p 的影响就越大,因此节流口制成薄壁孔 (m=0.5) 比制成细长孔 (m=1)更好。
此外,油温变化会引起粘度变化,导致流量系数 K 发生变化,从而引起流量变化。
其中细长孔的流量受油温影响比较大,而薄壁孔受油温影响较小,因此,一般流量阀的节流口为薄壁孔。
m T pKA q ∆=当节流阀的通流截面很小时,通过节流口的流量会出现周期性的脉动,甚至造成断流,这种现象称为节流阀阻塞。
节流口发生阻塞的主要原因是由于油液中含有杂质或油液因高温氧化变质生成物粘附在节流口的表面上,当附着层达到一定厚度时,会造成节流阀断流。
什么是节流阀什么是节流阀?节流阀是通过改变节流截面或节流长度以控制流体流量的阀门。
将节流阀和单向阀并联则可组合成单向节流阀。
那么节流阀作用是什么呢?什么是节流阀——节流阀介绍节流阀是通过改变节流截面或节流长度以控制流体流量的阀门。
将节流阀和单向阀并联则可组合成单向节流阀。
节流阀和单向节流阀是简易的流量控制阀,在定量泵液压系统中,节流阀和溢流阀配合,可组成三种节流调速系统,即进油路节流调速系统、回油路节流调速系统和旁路节流调速系统。
节流阀没有流量负反馈功能,不能补偿由负载变化所造成的速度不稳定,一般仅用于负载变化不大或对速度稳定性要求不高的场合。
什么是节流阀——节流阀特点1、构造较简单,便于制造和维修,成本低。
2、调节精度不高,不能作调节使用。
3、密封面易冲蚀,不能作切断介质用。
4、密封性较差。
什么是节流阀——节流阀分类节流阀按通道方式可分为直通式和角式两种;按启闭件的形状分,有针形、沟形和窗形三种。
可调节节流阀:阀针和阀芯采用硬质合金制造,产品按API6A标准设计,具有耐磨、耐冲刷性能。
主要用于井口采油(气)树设备,滑套式节流阀:阀芯采用低噪音平衡型结构,开启轻便,产品按API6A标准设计,阀芯表面覆盖碳化钨,适合于有闪蒸、高压差,高压力,空化等条件苛刻的场合,使用寿命长,流量调节精度大大提高。
适用于石油,天然气,化工,炼油,水电等行业。
节流阀作用是什么节流阀能起到控制流体流量的作用,一般来说在节流阀的压差一定时,开口的大小影响着液体流量的变化。
简单来说节流阀起到的主要作用有三点: 1. 截流调速的作用。
截流阀通过对节流截面或者是长度的控制来改变流量,这是节流阀起到的主要作用也是它的主要功能。
2. 起到负载阻力的作用。
节流阀还能起到一定程度上的负载作用,这只是节流阀具有的一部分功能,节流阀的主要作用仍然是节流调速。
3. 压力缓冲的作用。
节流阀能对流体起到压力缓冲的作用,当流体经过节流阀流入时,节流阀可以在一定程度上阻碍流体的运行从而减少冲击力。
节气门与调节阀的区别首先,让我们知道节气门是什么以及它如何工作。
让我们看一下调节阀是什么,调节阀的工作原理是什么。
节流阀是流量控制阀的最基本类型之一,其他流量阀还包括节流阀。
节流阀利用流量截面积的变化来调节流量,从而实现对执行器运动速度的无级调速。
通过流量阀的流量可以被认为仅与节气门的流通面积以及节气门前后的压力差有关。
节气门分为简单节气门,可调节节气门和单向节气门。
节气门的出口流量不仅与调节螺母的开度(流量面积)有关,而且与节气门前后的压力差有关。
为了防止通过节流阀的流量随负载而变化,另一措施是在负载变化时将流过节流阀之前和之后的压力差保持为近似恒定。
该方法是补偿压力,因此出现了调速阀。
压力补偿的常用方法有两种:一种是将差压减压阀和节流阀串联连接,以形成减压节流型调速阀;另一种是将差动溢流阀和节流阀并联连接,以形成溢流节流型调速阀。
溢流调速阀的稳定性不及减压调速阀的稳定性,仅适用于不需要高速稳定性的大功率进气节气门调速液压系统。
调节阀,也称为控制阀,是最终的控制元件,通过接收工业控制过程中调节控制单元输出的控制信号,通过动力操作改变过程参数,例如介质流量,压力,温度和液位控制。
通常由执行器和阀门组成。
根据行程特性,调节阀可分为直行程和角行程。
根据执行器使用的功率,可分为三种类型:气动控制阀,电动控制阀和液压控制阀。
根据其功能和特性,它可以分为线性特性,等百分比特性和抛物线特性。
该调节阀适用于空气,水,蒸汽,各种腐蚀性介质,泥浆,油和其他介质。
英文名称:控制阀,位置编号通常以FV开头。
调节阀的常用分类为:气动调节阀,电动调节阀,液压调节阀和自力式调节阀。
调节阀的工作原理:调节阀用于调节介质的流量,压力和液位。
根据调节位置信号自动控制阀门的开度,以调节介质流量,压力和液位。
调节阀分为电动调节阀,气动调节阀和液压调节阀。
调节阀由电动执行机构或气动执行机构和调节阀组成。
调节阀通常分为直通单座调节阀和直通双座调节阀。
