XX冷却塔 技术规格书 精品文档

。 2欢迎下载 目录 1总则 ................................................... 3 2设备运行环境条件 ....................................... 3 4技术要求 ............................................... 4 6售后服务要求 ........................................... 7 7质量技术保证 ........................................... 7 8设备包装、运输、安装、调试、验收、培训 .................. 8 9文件提交 ............................................... 9 10 资格及业绩 ............................................ 9 11 其它 ................................................ 10 12设备交货时间 .......................... 错误!未定义书签。 精品文档

。 3欢迎下载 1总则 1.1本技术规格书的使用范围仅限XX工程的机械通风冷却塔。 1.2本技术规格书包括了机械通风冷却塔本体及其辅助设备等附件的功能设计、结构、性能、安装和试验等方面的技术要求。 1.3本技术规格书提出的是最低限度的技术要求，并未对一切技术细节作出明确规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规格书和工业标准的优质产品。 1.4如果投标方没有以书面形式对本技术规格书的所有条文提出异议，购招标方可以认为投标方提供的产品完全满足本技术规范的要求。 1.5在签订合同后，购招标方有权以书面形式提出因规范标准和规程发生变化而产生的一些补充要求。 1.6本技术规格书所使用的标准如与投标方所执行的标准发生矛盾时，应按较高标准执行。 2设备运行环境条件 2.1 厂址条件 地 址：XX 地震烈度8.5级。 设备安装地点：天津滨海高新技术开发区高能智核厂区内。 2.2 气象特征与环境条件 年平均气温 11.8℃ 年最高气温 39.6℃ 年最低气温 -20.7℃ 最热月平均湿度 78% 年主导风向 南风S＝16% 年平均风速 1.9m/s 年平均降雨量 598.5mm 日最大降雨量 232.2mm 雪荷载 0.45KN/M2 结冻期 40天/年 抗震设防烈度 8.5度 精品文档 。 4欢迎下载 循环水温度： 0～38℃ 3主要技术规范 3.1 循环水冷却塔主要技术参数见下表： 4技术要求

4.1冷却塔的设计制造必须满足以下条件： 4.1.1符合中华人民共和国国家标准《玻璃纤维增强塑料冷却塔第2部分：大型玻璃纤维增强塑料冷却塔》（GB/T 7190.1-2008）；符合CTI标准； 4.1.2本次招标的设备应是标准、成熟的产品，并应提供制造商同一系列产品公开发布的样本，设备各项技术参数应以出厂铭牌上的标识为准。 4.1.3投标方应明确设计参数的允许变动范围，招标方在设备正式制造前有权在这一范围内变更设计参数。 4.2技术要求

项 目 参数 数量 共3台（一列布置） 型号规格 单台凉水能力：3000m3/h 进水温度 t1 =50℃ 出水温度 t2 =30℃ 进出水温差 △t = 20℃ 干球温度 θ=23.9℃ 相对湿度 75% 大气压强 P = 98.89KPa 凉水能力 Q =3000m3/h 冷却塔塔型 方形逆流式混凝土结构喷雾式 风机类别 玻璃钢轴流 风机 上海贝德尔 电动机 上海电机厂、南阳防爆电机厂、佳木斯电机厂 精品文档

。 5欢迎下载 4.2.1冷却塔安装在室外，冷却塔均采用两侧进风，一侧进水。 4.2.2冷却塔结构形式：冷却塔为方型逆流抽风式机力钢筋混凝土结构玻璃钢围护墙板冷却塔或钢结构玻璃钢围护墙板冷却塔。 4.2.3设备轴承供应采用SKF轴承。 投标人所供应的设备的技术必须是成熟的，主要部件应达到以下技术要求： （1）电机采用冷却塔专用电机，防护等级：IP55，绝缘等级F级，按B级温升考核；电机外置；风机采用高强玻璃钢叶片；减速机：传动轴传动，轴承必须是欧美日产品；润滑系统装置和传动部位密封严密可靠寿命长，且有防泄露装置。整体系统使用寿命≥30年,检修周期不低于5年。每台风机需配套振动、温度、油位三位一体监控装置，信号远传至DCS系统。 （2）填料：PVC材质，不得采用再生料，具有优越的亲水性，厚度0.4mm，使用寿命≥15年，检修周期不低于5年，填料的阻燃氧指数≥30,耐温-50℃---70℃。 （3）塔内钢结构必须采用加强防腐措施，确保在钢件表面形成约0.3mm厚的玻璃钢保护膜或玻璃钢构建，使冷却塔设计使用寿命达30年以上，检修周期不低于5年。 b、镀锌防腐处理工艺：钢件表面除锈、镀锌后，涂环氧沥青漆或氯磺化聚乙烯二道。 （4）塔内检修通道：在减速机处设有检修平台及通道，并设有爬梯，可到达布水管层及填料层，便于冷却塔各部件的维修更换。 （5）所有玻璃钢及塑料材质均要求耐温-25℃-- 65℃，阻燃型。 （6）塔体连接和紧固件均采用不锈钢件。 （7）冷却塔填料内侧应有弧形或蜂窝式收水器，填料的阻燃氧指数≥30，采用高效低阻弧形收水器，并且不能影响进风量，冷却塔的漂水率不得大于循环水量的0.001%，以防止病菌的传播；并应提供相应的检验报告。 （8）设备噪音小于80dB（A）。参照国标GB7190-2008执行。 5供货范围和工作范围 5.1工作范围： 精品文档 。 6欢迎下载 投标方负责：冷却塔的设计、制造、运输、安装、调试。 5.2供货范围： 5.2.1设备厂家所提供的设备和材料必须配备一套完整的能保证冷却塔安全、有效、可靠操作并保证所供设备材料具有当今国内先进水平的文件，其供货范围为冷却塔水池以上的所有设备和材料，其主要包括： 设备供货清单（不限于此，不足的由投标方补充） 序号 名 称 规格及型号 单位 数量 材质 投标方 1 风 机 台 2 电 机 台 3 风电机支座 台

4 冷却塔故障监控 台 5 导风筒 台 6 避雷系统 套

7 塔内检修走道、平台 套 8 收水器 m2 9 布水管 套 10 喷 头 个 11 淋水填料 m3 12 填料支撑架 m2 13 围护板 套 14 导水板 套

15 进风口导流板 套 16 标准件 套

备品备件清单 精品文档 。 7欢迎下载 序号 名称 规格及型号 单位 数量 1 喷头 个 2 收水器 片

6售后服务要求 6.1保修期限：验收后1年 6.2设备制造商在应有专业的售后服务队伍，并应提供售后服务人员的联系电话，保证在接到用户故障投诉后，在 36小时内赶到现场维修。保修期内，在正常运行条件下出现缺陷或故障，投标方负责免费更换维修和重新调试，被更换部分的质保期从此时算起不少于18 个月； 6.3投标人应制定一个成文的，可具体实施的质量保证计划。以及保修期满后，每年的保养服务计划和费用。 6.4投标人应保证设备正常运转和联系运转其间所需要的所有备品备件和专用工具的详细清单包括价格及原料来源。 6.5投标人应提供设备连续运转两年的易损件的详细清单：名称、规格、数量、单价。 6.6备品备件：负责免费提供一个大修期的易损备品备件。 7质量技术保证 7.1质量技术保证：投标人应保证所供设备是已经过设计、改进和测试实践，并保证其在正常工作环境下符合设计工况要求及招标文件所规定的技术要求。 7.2环保要求：投标人应保证所供设备的噪音符合要求；冷却塔的漂水率不得大于循环水量的0.001%。 7.3其它要求： 7.3.1随机资料（每台设备2份），包括但不限于：供货装箱清单，技术资料包括全部图纸、设备说明书、附件说明书、合格证、试验报告等。 7.3.2凡与本合同设备相连接的其它设备装置，投标方有提供接口和技术配合的义务，并不由此而发生合同价格以外的任何费用。 精品文档 。 8欢迎下载 8设备包装、运输、安装、调试、验收、培训 8.1运输包装：在运输前，投标方应对设备各部分进行适当包装，确保设备安全运抵现场。运输方式由招标方确定。包装按国家有关包装的标准或规范执行，投标方应在发运前与招标方联系，按工程进度要求，在保证安装进度的前提下分批发货。 现场检验时，如果发现设备由于投标方原因（包括运输）有任何损坏、缺陷、缺少或不符合合同中规定的质量标准和规范时，应做好记录，并由双方代表签字，各执一份，作为招标方向投标方提出修理和/或更换和/或索赔的依据。投标方应根据验收的结果，及时补齐需要的设备。 8.2组装调试：投标方应挑选合格的专业技术人员到现场进行安装，以确保质量达到要求并使招标方满意。严格按安装要求与验收标准进行并配合检验工作。派遣高素质有丰富实践经验的技术人员到现场与招标方一起严格按调试手册进行调试，并做好调试记录；对于在现场调试过程中发现的任何不符合招投标要求的产品或部件，在规定时间内免费维修或更换。同时配备合适、适用的书面材料以指导各项服务工作的开展。 8.3验收： 8.3.1出厂检验： 设备出厂前应按产品技术标准规定的检验项目和试验方法进行全面检验，并随同货物提供出厂检验报告和质量合格证明书及原产地证明文件。 8.3.2现场检验： 现场安装好后，投标方应就调试内容形成验收文件。设备的性能参数应达到制造厂产品标准及招标文件所规定的技术要求，验收合格后方可交付使用权。若检测验收不合格，由乙方负责再调试，所误时间视为乙方延期完成调试工作。订购的新型产品除应满足本技术规格书外，投标方还应提供产品的鉴定证书。 8.3.3投标方应保证制造中的所有工艺、材料等（包括投标方的外购件在内）均应符合本技术规格书的规定。若招标方根据运行经验指定投标方某种外购零部件，投标方应积极配合。

合集下载

冷却塔-080819

冷却塔-080819

业主：东方希望包头稀土铝业有限责任公司Owner: 项目编号： E08015 Project code:设计: 中国成达工程公司Design ：文件：05-80-0301 -46-001 Doc. No:项目名称：包头海平面40万吨/年PVC项目Project Title: 共21页Total: Pages文件级别Doc. Class公用工程循环水装置冷却塔成套包技术规格书0 供询价版次：No. 说明Description编制By校核Checked审核Approved日期Date日期： DATE: 05-80-0301 -46-001 版次: 0 REV.: 公用工程循环水装置 冷却塔成套包技术规格书第 2 页 共 21页 PAGE 2 OF 21 .1. 总则 1.1 项目简介业主： 东方希望包头稀土铝业有限责任公司 项目地址：内蒙古包头市稀土高新区 设计单位：中国成达工程公司项目名称：包头海平面40万吨/年PVC 项目 分项名称：公用工程及辅助设施 1.2 总体要求1.2.1本规定包含对循环水装置冷却塔成套包的最低限度的技术要求。

本规定连同订货合同书/设备数据表以及相关图纸等一起构成对循环水装置冷却塔成套包等在购买、设计、制造、检验、试验等方面的基本要求。

本附件作为合同不可分割的组成部分，与合同具有同等效力。

1.2.2卖方对本规定的严格遵守并不意味着可以解除其对循环水装置冷却塔成套包的正确设计、选材、制造等以及满足规定的工艺技术要求的责任。

卖方应根据其经验进行合理的设计、选材、制造并提供一整套能符合规定要求的设备和材料。

1.2.3凡对于一个完整的可操作的系统的某些必备要求，而未列入本规定者也属于本规定的范围。

1.2.4 对“买方”和“卖方”的定义合同同正文。

2. 标准2.1 卖方对提供的设备负责，对产品的设计、制造、检验、试验等应符合下列标准和规范以及有关的法规要求。

产品设计标准GB7190.2―1997 第二部分：大型玻璃纤维增强塑料冷却塔 DL/T 724-2001 冷却塔塑料部件技术条件 GB/T50102―2003 工业循环水冷却设计规范日期： DATE: 05-80-0301 -46-001 版次: 0 REV.: 公用工程循环水装置 冷却塔成套包技术规格书第 3 页 共 21页 PAGE 3 OF 21 .HG20522―92 化工企业冷却塔设计规定 HG/T3132―1998 L 型冷却塔风机GB50011-2001 建筑抗震设计规范 GB50009-2001 建筑结构荷载规范 GB50007-2002 建筑地基基础设计规范 GB50010-2002 混凝土结构设计规范 GB50191-93 构筑物抗震设计规范产品检验、验收标准GB1449―2005 纤维增强塑料性能试验方法 DL/T742-2001 塑料部件技术条件 CECS118：2000 冷却塔验收测试规程 试验标准GB1458―92 纤维缠绕玻璃环形试样拉伸试验方法 GB2567―2578―81 玻璃钢试验方法 GB3139―98 玻璃钢导热系数试验方法 GB1446―2005 纤维增强塑料性能试验方法 GB3354―3357―82 纤维增强塑料力学性能试验方法 GB3854―87 纤维增强塑料巴柯尔硬度试验方法GB1462―1463―88 纤维增强塑料吸水性、密度和相对密度试验方法 GB2577―89 玻璃增强塑料树脂含量试验方法日期： DATE: 05-80-0301 -46-001 版次: 0 REV.: 公用工程循环水装置 冷却塔成套包技术规格书第 4 页 共 21页 PAGE 4 OF 21 .GB/T 1040―2006 塑料拉伸性能试验方法GB/T 2406―96 塑料燃烧性能试验方法氧指数法2.2 如果卖方提供的产品暂无法定标准规定，则卖方在合同签订前，应向买方提供下述文件供买方确认（但买方确认并不意味解除卖方对产品应承担的所有责任）。

合成碳化循环水站冷却塔技术规格书201012

合成碳化循环水站冷却塔技术规格书201012


5 检验和试验 卖方供货的设备（材料）应按本技术规格书的要求进行设计、检验和试验。 在设备（材料）制造期间，买方有权随时派遣人员检查卖方和卖方分包商的设计、制造、检验和 试验是否符合合同、相关标准规范、工程文件的规定，并检查制造加工进度。 《检验规定（目测检验和焊接检验）》为卖方向买方检验进行合适准备提供了指南。卖方的标准检 验程序和计划（包括项目和进度）应由卖方编制，并在合同生效后两个月内提交给买方。 买方的检验或目睹不能解除卖方全面遵循本技术规格书的责任。 本技术规格书所规定的专门检验和验收要求是补充的，并不能取代适用标准规范和规定的任何要 求。
4 设计和制造 4.1 塔体结构 塔体结构采用大跨度钢筋混凝土框架结构，塔体结构为单排布置。 塔体结构设计在满足有关建筑规范的情况下还应使塔内气流通畅，阻风面积小的要求。 4.2 风筒 风筒为玻璃钢材质采用动能回收型，风筒紧固件（含螺栓、螺母、角链等）采用不锈钢。 风筒制作工艺采用阴阳模对合加压成型工艺，内外表面采用加入光稳定剂的耐老化胶衣树脂保 护层，模具和产品均采用进口抛光剂、抛光膏进行精细工艺抛光，并采用封模剂和洁模剂处理，使产 品表面光滑如镜，避免气流磨擦风筒内壁的局部小涡流，有效地减少动能损失，增加风量。 风筒风门应在风筒制作时预留孔，孔周围要有加强措施，风筒高度不小于 3.0m，风筒内壁与 风叶尖之间距离控制在 30±5mm，使用寿命≥20 年，阻燃性，氧指数≥28，动能回收值≥30%。 风机、 4.3 风机、电机 风机采用保定螺旋桨厂或上海化机二厂生产的环氧玻璃钢材质冷却塔专用风机。 风机传动轴采用进口碳纤维传动轴，无中间支撑点，采用不锈钢膜片作为弹性元件，并配套油标及 铂热电阻。为保证风机运行可靠，风机需设置必要的安全检测系统。 电机： 电机型式为 Y 型卧式异步电动机，户外型。 绝缘等级：F 级 防护等级：IP54 风机及电机配套的油温、油位、振动监测系统成套供应，以及接入控制室的二次控制仪表。 4.4 收水器 收水器采用改性 PVC 材料，应满足国标对收水效率要求。 收水器托架采用不锈钢或玻璃钢材质。 所使用收水器应具有收水效率高、气流阻力小、强度高、不变形、安装维修方便的特点。
冷却塔文档

冷却塔文档

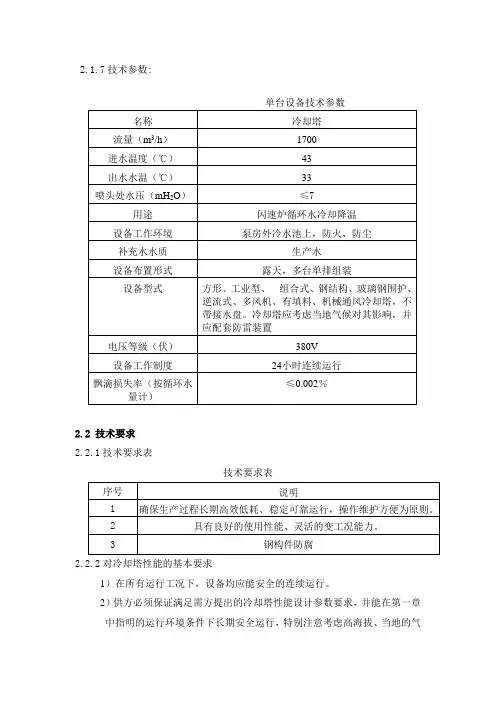

2.1.7技术参数:2.2 技术要求2.2.1技术要求表技术要求表2.2.2对冷却塔性能的基本要求1）在所有运行工况下，设备均应能安全的连续运行。
