冷却塔技术规格书

冷却塔技术规格书1.一般要求1.1.功率必须是在最大的设计室外湿球温度下能满足制冷系统于全负荷时所需的散热要求。

1.2.在选择冷却塔时须注意有关当地环保局所订定的噪音水平要求。

冷却塔无论在独自运行或与其它设备同时运行时必须不能超过允许的噪音水平（具体要求详见设备清单参数要求）。

冷却塔出风口需要配置由生产厂提供的消声筒。

1.3.有关设备，无论在运送，储存及安装期间应采取正确的保护措施，以确保设备在任何情况下不受破损。

1.4.须提供所有为运送及安装冷却塔所需的配备和附件，包括钢制设备基础。

1.5.为防止冷却塔内之金属部件发生锈蚀和不同金属连接所产生的电化锈蚀，须提供适当的防锈蚀的物料和安装方法包括不同金属连接的隔离。

1.6.冷却塔供货商需提供冷却塔的隔振设施的选型报告。

隔振装置须在任何正常操作状态下尤其是在转动机件的最低转速时都可提供足够的隔振效果。

隔振器必须在任何使用情况下不能与所承托的设备或支架的自然振动频率产生共振反应。

1.7.质量保证a)冷却塔应由认可生产冷却塔的厂家制造。

厂家必须具有生产及安装同类型设备的经验，且其所生产安装的设备必须为常规定型产品并具有五年或以上成功运行的记录。

b)冷却塔的性能须具经由美国冷却塔协会(CTI)按所指定的标准STD-201进行测试后所发出的合格证明文件。

如未能出具有关文件时,则须要求聘请一个独立认可的测检中心按照美国冷却塔协会(CTI)所订定的现场测试标准ATC-105进行现场测试,而有关冷却塔的质量保证包括但不限于设计、物料和安装工艺等之保证期须延长最少在交付使用后五年。

c)冷却塔的外壳应附有原厂的标志牌，标注有关厂家的名称、设备类型、机组的编号、制造日期及其它有关的技术数据。

d)系统设计、系统之各项指标、系统设备、材料及工艺均须符合本章内所标注的规范/标准‚或其它与该标准要求相符的中国或国际认可的规范/标准。

1.8.资料呈申a)提供完整的产品技术说明书、选型计算书、安装施工详图及制造厂商提供的所有技术资料，这些资料包括但不限于如下各项：第 1 页共 4 页1.提交显示设备的尺寸、重量、接管安排、安装固定细节等的平面、立面及剖面图,供电系统及控制系统的接线，流程图；2.提交由冷却塔厂家提供的技术数据，包括显示有关冷却塔的总耗电量、电动机功率、电气特性、电加热器功率、操作重量、操作程序、安装和调试步骤等；3.提交由冷却塔厂家按认可的测试方法所进行的冷却塔噪音水平测试报告；4.提交噪音计算，以确保所采取的消音措施在有关冷却塔组于不同的操作环境下所产生的噪音不会超越所订定的噪音要求；5.提交气流组织分析：确保在本项目冷却塔的布置格局不会产生湿空气的回流和干扰。

冷却塔技术说明一、主要技术参数二、主要结构及工作原理2.1超低噪音逆流式玻璃钢冷却塔由塔体、风筒、风机、电机、配水装置、面板、进风窗、隔音装置、填料、收水器、集水池等部分组成。

详细见图。

2.2工作原理热水由进水管至塔体内，通过配水装置将水均匀喷到淋水装置上面（填料），热水进入淋水装置后由上而下与逆方向的空气由下而上进行水汽交换，由风机再将塔内热能排出塔外。

为防止水与空气交换后，在风机运转作用下将水汽一并带出塔外。

在风机下方至配水方向设收水装置把经填料随热风带入的水收集下来，从而大大降低水耗，保持环境整洁。

噪声的降低是通过冷却塔周围设隔音装置来实现。

集水池底铺设海绵，以降低水落下后产生的声音。

在风筒上方设消声罩，吸收风机运转而产生的噪声，从而降低整体设备的噪声。

三、主要零部件材质风机、电机、减速机由专业厂家配套生产。

四、设备设计、制造、检验所遵循的标准目录设计标准：GBJ102-87工业循环水冷却设计规范；制造标准：GB7190.1-1997中小型冷却塔，检验标准：GB50205-1995钢结构施工及验收规范；玻璃钢检验标准：GB1449-83玻璃纤维增强塑料弯曲性能试验方法，GB1456-88夹层结构弯曲性能试验方法，GB2572-81玻璃钢平均线膨胀系数试验方法，GB2575-89玻璃纤维增强塑料耐水性试验方法，GB2577-89玻璃纤维增强塑料树脂含量试验方法。

五、设备的可靠性及耐久性6.1 设备无故障运行时间在5年以上；6.2 整机使用寿命在10年以上（填料视水质情况而定）；6.3 设备每年检修一次，减速机、轴承使用年限不少于6年，电器装置不少于6年。

六、设备的防腐1.在制造前钢材表面喷砂处理，质量等级符合标准JB/ZQ4000.10中Sa2½的要求，并喷锌防腐，锌层厚度70-100u，并涂环氧防腐漆，漆膜总厚度不小于200u。

2.涂装和涂层厚度，涂层质量要求保证满足JB/ZQ4000.10标准中规定要求。

天然气地面工程设备技术规格书模板CPE-SW-JG-2009/A设备技术规格书模板第卷共册第册2009-12-31发布 2010-03-01实施中国石油工程设计有限责任公司西南分公司发布编卷说明本技术规格书共分为九卷，其中：第一卷：储运部分，共×册；第二卷：加工部分，共×册；第三卷：自控部分，共×册；第四卷：电气部分，共×册；第五卷：热工部分，共×册；第六卷：给排水部分，共×册；第七卷：通信部分，共×册；第八卷：内防腐及材料部分，共×册；第九卷：机械部分，共×册；前言为了加强设备、材料的采购过程管理，统一气田地面设备备材料技术规格书的编制格式、主要订货技术要求和技术评分标准，按照CPE西南分公司基础工作的要求，特编制本技术规格书。

本文件适用于我分公司承担的天然气地面工程。

本文件由中国石油工程设计有限责任公司西南分公司技术质量部提出并归口管理。

本文件起草单位：中国石油工程设计有限责任公司西南分公司本文件主要起草人：储运专业：加工专业：自控专业：电气专业：热工专业：给排水专业：通信专业：内防腐剂材料专业：机械专业：使用说明本设备技术规格书模板对天然气地面工程常用设备基本技术要求进行了统一和规定。

本文件包括通用技术要求和专用技术要求两部分：——通用技术要求部分为各工程项目通用并统一的技术要求；未经分公司技术质量部批准，任何单位或个人不得对该部分进行修改；——专用技术要求部分是为了统一各工程项目实际使用格式，在工程项目使用中填入用于订货的参数；工程项目中的专用技术要求应按照建设项目管理程序，经审批后用于订货。

目录第一部分通用技术要求 (3)1 范围 (3)2 名词定义 (3)3 项目总体要求 (3)4 设计与制造 (6)5 检验与试验、记录和拒收 (7)6 备品、备件及专用工具 (8)7 铭牌/标志 (9)8 涂层、包装和运输 (9)9 提交文件 (10)10 技术服务 (14)11 验收 (14)12 售后服务 (14)13 保证与担保 (15)第二部分专用技术要求 (16)1 工程概况 (16)2 基础资料 (16)3 采用规范、标准及法规 (18)4 供货范围及界面 (18)5 数据表 (19)第一部分通用技术要求1 范围本技术规格书包括中温工业型逆流式钢结构冷却塔在设计、制造、材料、测试、检验、运输和验收等方面的最低要求。

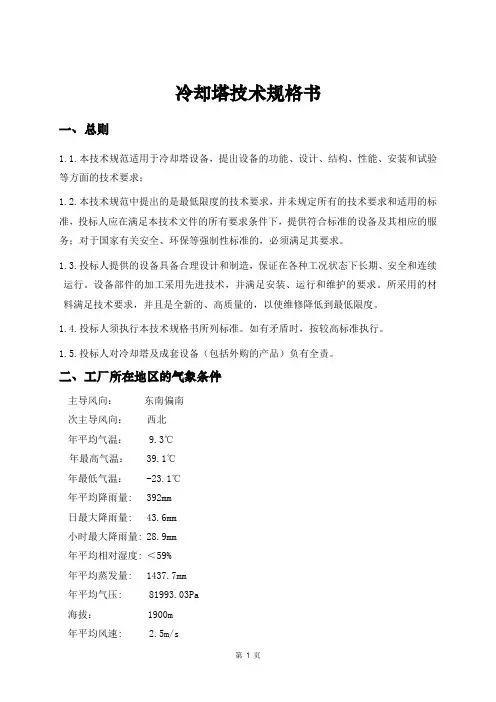

冷却塔技术规格书一、总则1.1.本技术规范适用于冷却塔设备，提出设备的功能、设计、结构、性能、安装和试验等方面的技术要求；1.2.本技术规范中提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标人应在满足本技术文件的所有要求条件下，提供符合标准的设备及其相应的服务；对于国家有关安全、环保等强制性标准的，必须满足其要求。

1.3.投标人提供的设备具备合理设计和制造，保证在各种工况状态下长期、安全和连续运行。

设备部件的加工采用先进技术，并满足安装、运行和维护的要求。

所采用的材料满足技术要求，并且是全新的、高质量的，以使维修降低到最低限度。

1.4.投标人须执行本技术规格书所列标准。

如有矛盾时，按较高标准执行。

1.5.投标人对冷却塔及成套设备（包括外购的产品）负有全责。

二、工厂所在地区的气象条件主导风向：东南偏南次主导风向：西北年平均气温： 9.3℃年最高气温：39.1℃年最低气温：-23.1℃年平均降雨量: 392mm日最大降雨量: 43.6mm小时最大降雨量: 28.9mm年平均相对湿度: ＜59%年平均蒸发量: 1437.7mm年平均气压: 81993.03Pa海拔： 1900m年平均风速: 2.5m/s最大风速: 12m/s冻结深度: 120cm污秽等级：Ⅱ级抗震设防烈度： 7度三、主要技术参数四、主要技术要求4.1塔体受力结构：为钢结构框架，运行平稳且最大振幅小于0.08mm。
