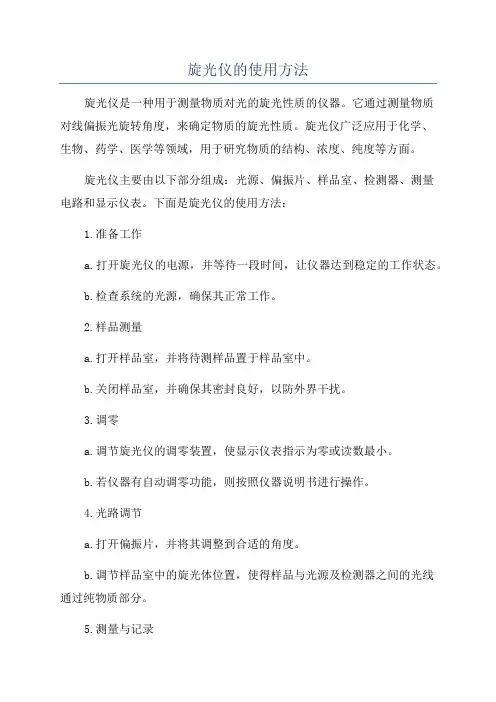

旋光仪的使用方法旋光仪是一种用于测量物质对光的旋光性质的仪器。
它通过测量物质对线偏振光旋转角度，来确定物质的旋光性质。
旋光仪广泛应用于化学、生物、药学、医学等领域，用于研究物质的结构、浓度、纯度等方面。
旋光仪主要由以下部分组成：光源、偏振片、样品室、检测器、测量电路和显示仪表。
下面是旋光仪的使用方法：1.准备工作a.打开旋光仪的电源，并等待一段时间，让仪器达到稳定的工作状态。
b.检查系统的光源，确保其正常工作。
2.样品测量a.打开样品室，并将待测样品置于样品室中。
b.关闭样品室，并确保其密封良好，以防外界干扰。
3.调零a.调节旋光仪的调零装置，使显示仪表指示为零或读数最小。
b.若仪器有自动调零功能，则按照仪器说明书进行操作。
4.光路调节a.打开偏振片，并将其调整到合适的角度。
b.调节样品室中的旋光体位置，使得样品与光源及检测器之间的光线通过纯物质部分。
5.测量与记录a.打开检测器并将其连接到显示仪表。
b.观察并记录显示仪表上的读数，即旋光角度。
c.若需要多次测量，可依次调整样品室中的旋光体位置或更换样品，并重复步骤3-46.数据处理a.对测量得到的旋光角度进行数据处理。
b. 计算样品的比旋光度（specific rotation）：比旋光度 = 旋光角度 / 光程 / 溶液浓度。
c.分析比旋光度的正负及数值大小，对样品进行性质鉴定。
7.清洁和维护a.测量结束后，关闭旋光仪的电源。
b.清洁仪器，特别注意清除样品室中的残留物。
c.定期进行维护，如更换灯泡、校准仪器、调整光路等。
8.注意事项a.使用旋光仪前要了解所测样品的性质，选择合适的测量条件。
b.使用时避免将样品直接接触样品室的光路部分，以免损坏样品室和光路。
c.避免阳光直射和强烈的震动。
以上是旋光仪的使用方法，当然不同型号的旋光仪可能会有些差异，使用时应参考具体的使用手册。
同时，在进行样品测量时，应注意安全操作，避免样品溅溢或对眼睛造成伤害。
WXG-4圆盘旋光仪使用说明上海般特仪器有限公司BANTE INSTRUMENTS CO., LTD前言感谢您选用般特仪器的WXG-4圆盘旋光仪，这本操作手册循序渐进的描述了仪器的功能及特征。
使用前，请仔细阅读。
下表描述了仪器出厂时的标准配置。
打开包装后，请检查所有附件是否齐全。
如有疑问，请立即联络般特仪器授权销售商。
试管100mm 试管200mm测量原理圆盘旋光仪的基本构件由光源、起偏镜、检偏镜及刻度盘等组成。
使用时，打开电源。
钠光灯的光源投射到聚光镜、滤色镜、起偏镜后，变成平直偏振光，再经过半荫片分解成寻常光与非寻常光，您可以在仪器中看到半暗半亮的二分视场。
此时，如果缓慢转动刻度盘手轮，您可以找到一个相同光亮的暗视场，此视场即仪器的零点。
将装有样品溶液的试管放入测量室中。
由于检偏镜的作用，仪器的视场再次出现半暗半亮的二分视场。
再次转动刻度盘手轮，寻找与零点时相一致的视场。
从放大镜中读取刻度盘数值即为该物质的旋光度值。
测量1. 关闭测量室盖，打开电源。
2. 等待约5分钟，仪器的钠光灯将逐渐亮起。
3. 待光源稳定后，调节仪器的焦距手轮，直至您能透过目镜看到清晰的视场。
4. 调节仪器的刻度盘手轮，使游标刻度处于0对0的状态。
5. 从包装盒中取出试管并旋开试管帽，用蒸馏水彻底清洗试管。
6. 将样品溶液倒入试管中，旋上试管帽。
用软布擦干试管两端玻璃片上的水滴。
7. 如果试管中的液体有气泡，请将气泡赶入试管上端的圆球中。
聚焦手轮8. 打开测量室盖，将试管置入测量室中，注意：有圆球的一端向上。
9. 调节刻度盘手轮，直至目镜中出现与零点时相一致的视场。
记录刻度盘读数，测量完毕。
测量时的注意事项1. 通常测量一个物质的旋光度需要按上述步骤进行2至3次测量，然后计算数据平均值。
2. 进行精确测量时，需要首先将装有蒸馏水的试管或空试管置入测量室中，测量其零点偏差，并在其后的计算中扣除零点误差值。
3. 如果当前样品的测量值为正角度数值，请减去仪器零点误差值即为实际测量值。

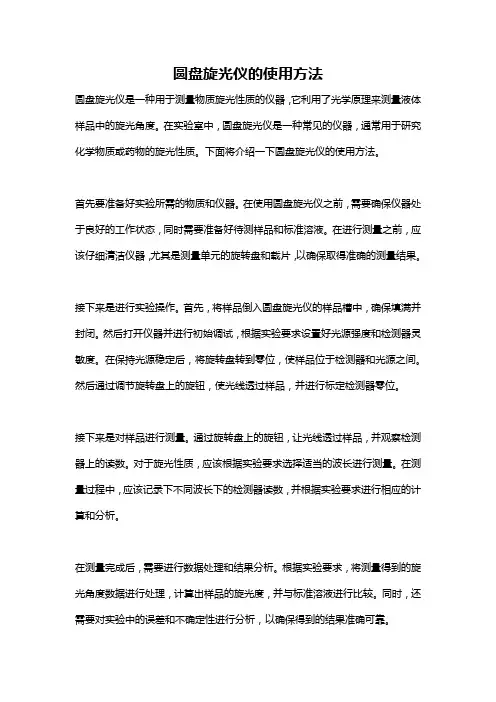

圆盘旋光仪的使用方法圆盘旋光仪是一种用于测量物质旋光性质的仪器，它利用了光学原理来测量液体样品中的旋光角度。
在实验室中，圆盘旋光仪是一种常见的仪器，通常用于研究化学物质或药物的旋光性质。
下面将介绍一下圆盘旋光仪的使用方法。
首先要准备好实验所需的物质和仪器。
在使用圆盘旋光仪之前，需要确保仪器处于良好的工作状态，同时需要准备好待测样品和标准溶液。
在进行测量之前，应该仔细清洁仪器，尤其是测量单元的旋转盘和载片，以确保取得准确的测量结果。
接下来是进行实验操作。
首先，将样品倒入圆盘旋光仪的样品槽中，确保填满并封闭。
然后打开仪器并进行初始调试，根据实验要求设置好光源强度和检测器灵敏度。
在保持光源稳定后，将旋转盘转到零位，使样品位于检测器和光源之间。
然后通过调节旋转盘上的旋钮，使光线透过样品，并进行标定检测器零位。
接下来是对样品进行测量。
通过旋转盘上的旋钮，让光线透过样品，并观察检测器上的读数。
对于旋光性质，应该根据实验要求选择适当的波长进行测量。
在测量过程中，应该记录下不同波长下的检测器读数，并根据实验要求进行相应的计算和分析。
在测量完成后，需要进行数据处理和结果分析。
根据实验要求，将测量得到的旋光角度数据进行处理，计算出样品的旋光度，并与标准溶液进行比较。
同时，还需要对实验中的误差和不确定性进行分析，以确保得到的结果准确可靠。
最后是进行仪器的清理和保养。
在实验结束后，应该对圆盘旋光仪进行彻底清洁，尤其是测量单元的旋转盘和载片，以防止样品残留对下次实验的影响。
同时，还需要及时对仪器进行检查和维护，以保证仪器的正常使用和准确测量。
总的来说，圆盘旋光仪是一种用于测量物质旋光性质的重要仪器，它在化学、药学等领域有着广泛的应用。
在使用圆盘旋光仪进行实验时，需要注意仪器的准备、操作、数据处理和清洁保养等环节，以确保实验的顺利进行和取得准确可靠的结果。

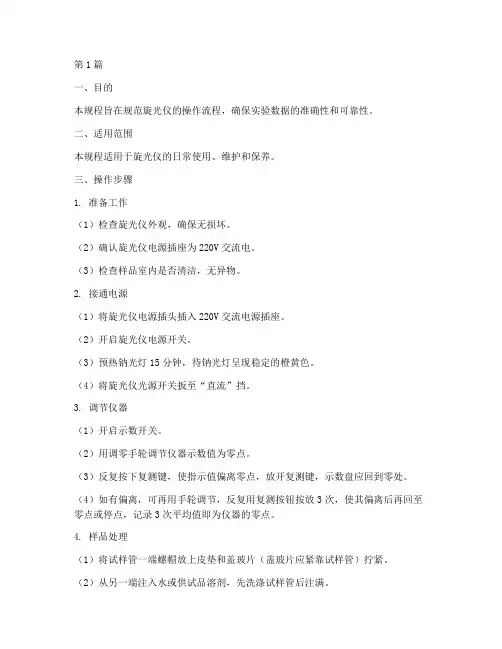

第1篇一、目的本规程旨在规范旋光仪的操作流程，确保实验数据的准确性和可靠性。
二、适用范围本规程适用于旋光仪的日常使用、维护和保养。
三、操作步骤1. 准备工作（1）检查旋光仪外观，确保无损坏。
（2）确认旋光仪电源插座为220V交流电。
（3）检查样品室内是否清洁，无异物。
2. 接通电源（1）将旋光仪电源插头插入220V交流电源插座。
（2）开启旋光仪电源开关。
（3）预热钠光灯15分钟，待钠光灯呈现稳定的橙黄色。
（4）将旋光仪光源开关扳至“直流”挡。
3. 调节仪器（1）开启示数开关。
（2）用调零手轮调节仪器示数值为零点。
（3）反复按下复测键，使指示值偏离零点，放开复测键，示数盘应回到零处。
（4）如有偏离，可再用手轮调节，反复用复测按钮按放3次，使其偏离后再回至零点或停点，记录3次平均值即为仪器的零点。
4. 样品处理（1）将试样管一端螺帽放上皮垫和盖玻片（盖玻片应紧靠试样管）拧紧。
（2）从另一端注入水或供试品溶剂，先洗涤试样管后注满。
（3）将另一盖玻片盖上，确保密封。
5. 测定操作（1）将样品管放入旋光仪样品室。
（2）开启旋光仪测定开关。
（3）观察旋光仪示数，记录旋光度。
（4）重复测定3次，取平均值作为最终结果。
6. 关闭仪器（1）关闭旋光仪测定开关。
（2）关闭旋光仪电源开关。
（3）将旋光仪光源开关扳至“～”挡。
四、注意事项1. 操作过程中，不得搬动仪器，以免损坏钠光灯。
2. 预热钠光灯时，不得关闭旋光仪电源开关。
3. 测定过程中，不得调整旋光仪示数值。
4. 旋光仪使用完毕后，应关闭电源，并保持仪器清洁。
五、维护与保养1. 定期检查旋光仪外观，确保无损坏。
2. 定期检查旋光仪电源插座，确保接触良好。
3. 定期清洁旋光仪样品室，防止异物进入。
4. 定期检查旋光仪零点，确保准确。
六、附则本规程自发布之日起实施，原有规程同时废止。
如遇特殊情况，可参照本规程执行。
第2篇一、概述旋光仪是一种用于测定物质旋光度的仪器，广泛应用于医药、化工、食品等行业。
WXG－4目视旋光仪标准操作规程目的：建立WXG－4目视旋光仪的标准操作规程，确保操作正确.范围:本规程适用于WXG－4目视旋光仪的操作。
责任：该仪器使用者、QC负责人。
依据:《WXG－4目视旋光仪操作说明》、《中国药典》2010年版一部。
规程：1。
简要操作说明1.1校准仪器：1。
1。
1接通仪器电源，点燃约10min，待完全发出钠黄光后，才可观察使用。
1。
1.2将清洁、干燥的旋光管一端用光学玻璃片盖好,用螺旋帽旋紧。
将管子直立,用校准液（空白溶剂）小心装满，用另一玻璃片平贴管口，平行推进,削平液面，盖严管口,用螺旋帽旋紧，注意测定管内不得有气泡。
1.1.3仪器稳定后，将测定管置仪器中，转动检偏镜，至视场中出现如下所示的明暗全等景象时，记下读数值和检偏镜的旋转方向（顺时针旋转为右旋，记作十或R2。
成供试品溶液。
3。
样品测定：取供试品溶液，同校准法装入测定管中，调整检偏镜至视场出现如上图所示的同样场景时（校准时的场景),读取偏转角度值(同法读取3次，取平均值）,经校正后即为供试品的实测值（旋光度）。
4.注意事件: 4。
1计算公式：纯液体样品：ldda tD =][ 溶液样品:lcda tD 100][=4.2每次测定前均应以相应溶剂作空白校正，测定后，再校正1次，以确定在测定时零点有无变动；如第2次校正时发现零点,有变动，则应重新测定旋光度。
4.3配制的供试液均应在各品种项下规定的温度时测定，无规定时，供试液温度应为20℃±0.5℃。
4.4测定管使用，应及时用水冲洗干净，揩干装好（镜片用擦镜纸揩)。
4。
5仪器不用时，应将仪器放入箱内或用塑料罩罩上，以防止灰尘侵入。
4。
6不懂装校方法，切勿随便折动，遇有故障或损坏，应及时送修。

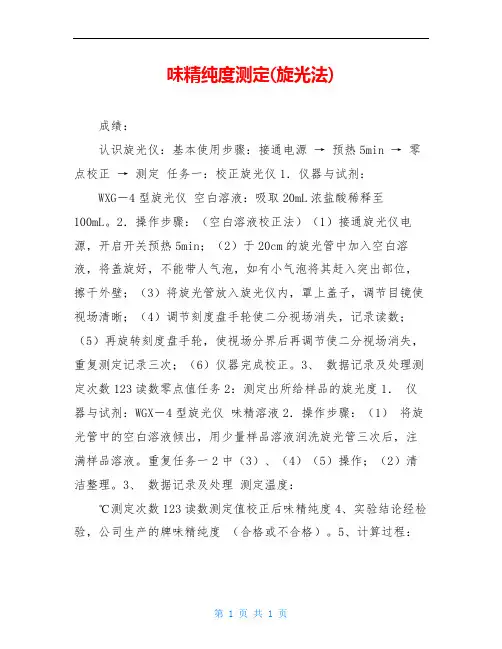

味精纯度测定(旋光法)
成绩：
认识旋光仪：基本使用步骤：接通电源→ 预热5min → 零点校正→ 测定任务一：校正旋光仪1．仪器与试剂：WXG－4型旋光仪空白溶液：吸取20mL浓盐酸稀释至
100mL。
2．操作步骤：（空白溶液校正法）（1）接通旋光仪电源，开启开关预热5min；（2）于20cm的旋光管中加入空白溶液，将盖旋好，不能带人气泡，如有小气泡将其赶入突出部位，擦干外壁；（3）将旋光管放入旋光仪内，罩上盖子，调节目镜使视场清晰；（4）调节刻度盘手轮使二分视场消失，记录读数；（5）再旋转刻度盘手轮，使视场分界后再调节使二分视场消失，重复测定记录三次；（6）仪器完成校正。
3、数据记录及处理测定次数123读数零点值任务2：测定出所给样品的旋光度1．仪器与试剂：WGX－4型旋光仪味精溶液2．操作步骤：（1）将旋光管中的空白溶液倾出，用少量样品溶液润洗旋光管三次后，注满样品溶液。
重复任务一2中（3）、（4）（5）操作；（2）清洁整理。
3、数据记录及处理测定温度：
℃测定次数123读数测定值校正后味精纯度4、实验结论经检验，公司生产的牌味精纯度（合格或不合格）。
5、计算过程：
第 1 页共 1 页。
旋光仪的原理和结构1. 旋光现象和旋光度一般光源发出的光，其光波在垂直于传播方向的一切方向上振动，这种光称为自然光，或称非偏振光。
而只在一个方向上有振动的光称为平面偏振光。
当一束平面偏振光通过某些物质时，其振动方向会发生改变，此时光的振动面旋转一定的角度，这种现象称为物质的旋光现象，这种物质称为旋光物质。
旋光物质使偏振光振动面旋转的角度称为旋光度。
尼柯尔(Nicol)棱镜就是利用旋光物质的旋光性而设计的。
2. 旋光仪的构造原理和结构旋光仪的主要元件是两块尼柯尔棱镜。
尼柯尔棱镜是由两块方解石直角棱镜沿斜面用加拿大树脂粘合而成.当一束单色光照射到尼柯尔棱镜时，分解为两束相互垂直的平面偏振光，一束折射率为1.658的寻常光，一束折射率为1.486的非寻常光，这两束光线到达加拿大树脂粘合面时，折射率大的寻常光(加拿大树脂的折射率为1.550)被全反射到底面上的墨色涂层被吸收，而折射率小的非寻常光则通过棱镜，这样就获得了一束单一的平面偏振光。
用于产生平面偏振光的棱镜称为起偏镜，如让起偏镜产生的偏振光照射到另一个透射面与起偏镜透射面平行的尼柯尔棱镜，则这束平面偏振光也能通过第二个棱镜，如果第二个棱镜的透射面与起偏镜的透射面垂直，则由起偏镜出来的偏振光完全不能通过第二个棱镜。
如果第二个棱镜的透射面与起偏镜的透射面之间的夹角α在0°～90°之间，则光线部分通过第二个棱镜，此第二个棱镜称为检偏镜。
通过调节检偏镜，能使透过的光线强度在最强和零之间变化。
如果在起偏镜与检偏镜之间放有旋光性物质，则由于物质的旋光作用，使来自起偏镜的光的偏振面改变了某一角度，只有检偏镜也旋转同样的角度，才能补偿旋光线改变的角度，使透过的光的强度与原来相同。
旋光仪就是根据这种原理设计的。
3. 影响旋光度的因素(1) 溶剂的影响旋光物质的旋光度主要取决于物质本身的结构。
另外，还与光线透过物质的厚度，测量时所用光的波长和温度有关。

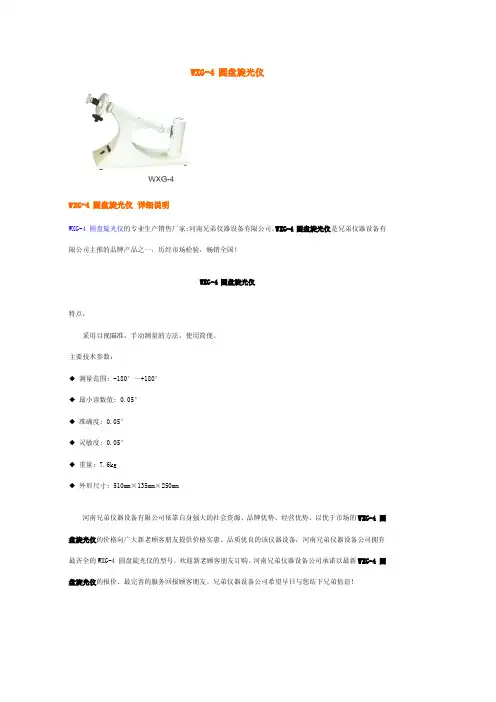

WXG-4圆盘旋光仪
WXG-4圆盘旋光仪详细说明
WXG-4圆盘旋光仪的专业生产销售厂家:河南兄弟仪器设备有限公司。
WXG-4圆盘旋光仪是兄弟仪器设备有限公司主推的品牌产品之一，历经市场检验，畅销全国！
WXG-4圆盘旋光仪
特点：
采用目视瞄准，手动测量的方法，使用简便。
主要技术参数：
◆测量范围:-180°～+180°
◆最小读数值:0.05°
◆准确度:0.05°
◆灵敏度:0.05°
◆重量:7.6kg
◆外形尺寸:510mm×135mm×250mm
河南兄弟仪器设备有限公司依靠自身强大的社会资源、品牌优势、经营优势，以优于市场的WXG-4圆盘旋光仪的价格向广大新老顾客朋友提供价格实惠、品质优良的该仪器设备；河南兄弟仪器设备公司拥有最齐全的WXG-4圆盘旋光仪的型号，欢迎新老顾客朋友订购。
河南兄弟仪器设备公司承诺以最新WXG-4圆盘旋光仪的报价、最完善的服务回报顾客朋友。
兄弟仪器设备公司希望早日与您结下兄弟情谊！。

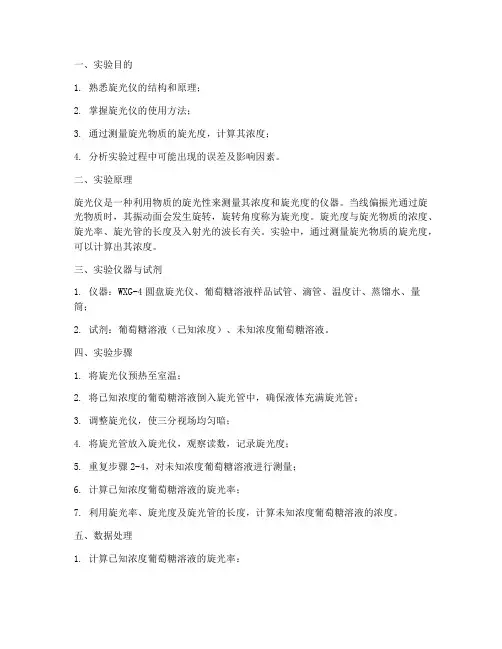

一、实验目的1. 熟悉旋光仪的结构和原理；2. 掌握旋光仪的使用方法；3. 通过测量旋光物质的旋光度，计算其浓度；4. 分析实验过程中可能出现的误差及影响因素。
二、实验原理旋光仪是一种利用物质的旋光性来测量其浓度和旋光度的仪器。
当线偏振光通过旋光物质时，其振动面会发生旋转，旋转角度称为旋光度。
旋光度与旋光物质的浓度、旋光率、旋光管的长度及入射光的波长有关。
实验中，通过测量旋光物质的旋光度，可以计算出其浓度。
三、实验仪器与试剂1. 仪器：WXG-4圆盘旋光仪、葡萄糖溶液样品试管、滴管、温度计、蒸馏水、量筒；2. 试剂：葡萄糖溶液（已知浓度）、未知浓度葡萄糖溶液。
四、实验步骤1. 将旋光仪预热至室温；2. 将已知浓度的葡萄糖溶液倒入旋光管中，确保液体充满旋光管；3. 调整旋光仪，使三分视场均匀暗；4. 将旋光管放入旋光仪，观察读数，记录旋光度；5. 重复步骤2-4，对未知浓度葡萄糖溶液进行测量；6. 计算已知浓度葡萄糖溶液的旋光率；7. 利用旋光率、旋光度及旋光管的长度，计算未知浓度葡萄糖溶液的浓度。
五、数据处理1. 计算已知浓度葡萄糖溶液的旋光率：旋光率 = (旋光度 / (旋光管长度× 旋光物质的浓度)) × (旋光物质的密度/ 1000)2. 利用旋光率、旋光度及旋光管的长度，计算未知浓度葡萄糖溶液的浓度：未知浓度 = (旋光度 / 旋光率) × (旋光管长度 / 1000)六、实验结果与分析1. 已知浓度葡萄糖溶液的旋光率：0.920°/g·cm^-1；2. 未知浓度葡萄糖溶液的浓度：5.20 g·ml^-1。
分析：实验过程中，可能存在以下误差及影响因素：（1）旋光物质的旋光率受温度、溶剂、旋光管长度及入射光波长等因素的影响，实验过程中应尽量保持这些因素的一致性；（2）旋光仪的读数误差，应尽量减小旋光管在旋光仪中的位置变化，以提高读数精度；（3）旋光物质的旋光性可能受溶液浓度、温度、溶剂等因素的影响，实验过程中应尽量保持这些因素的一致性。

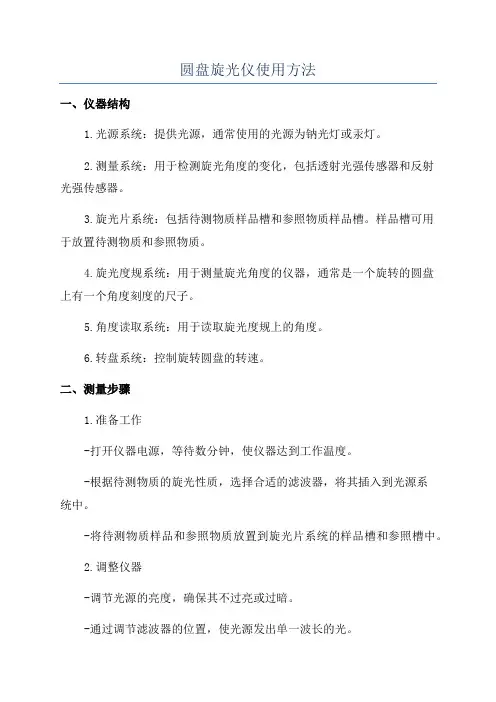

圆盘旋光仪使用方法一、仪器结构1.光源系统：提供光源，通常使用的光源为钠光灯或汞灯。
2.测量系统：用于检测旋光角度的变化，包括透射光强传感器和反射光强传感器。
3.旋光片系统：包括待测物质样品槽和参照物质样品槽。
样品槽可用于放置待测物质和参照物质。
4.旋光度规系统：用于测量旋光角度的仪器，通常是一个旋转的圆盘上有一个角度刻度的尺子。
5.角度读取系统：用于读取旋光度规上的角度。
6.转盘系统：控制旋转圆盘的转速。
二、测量步骤1.准备工作-打开仪器电源，等待数分钟，使仪器达到工作温度。
-根据待测物质的旋光性质，选择合适的滤波器，将其插入到光源系统中。
-将待测物质样品和参照物质放置到旋光片系统的样品槽和参照槽中。
2.调整仪器-调节光源的亮度，确保其不过亮或过暗。
-通过调节滤波器的位置，使光源发出单一波长的光。
-通过调节角度读取系统，使其能够清晰读取旋光度规上的刻度。
3.开始测量-打开转盘系统，使旋转圆盘开始旋转。
-逐渐增加旋转圆盘的转速，直到找到最佳转速。
-读取旋光度规上的角度，并记录下来。
-将参照物质的样品槽和待测物质的样品槽交换位置，再次进行测量，并记录下旋光度规上的角度。
4.计算旋光角度-利用测得的旋光角度，以及已知的参照物质的旋光角度，计算出待测物质的旋光角度。
三、注意事项1.在测量过程中，要注意保持光源系统和测量系统的稳定性，以确保测量结果的准确性。
2.在更换样品时，要尽量避免传导和污染。
可以使用干净的无粉尘棉棒将样品槽清洁干净。
3.测量时要避免阳光的直接照射，以免干扰测量结果。
4.在进行旋光度规读数时，要保持仪器的水平和稳定，确保读数准确。
5.在测量后，要及时关闭仪器电源。
四、总结以上就是圆盘旋光仪的使用方法。
使用圆盘旋光仪需要注意调整仪器、准备样品，然后进行测量。
在测量过程中，要注意仪器的稳定性和测量环境的控制。
通过合理使用圆盘旋光仪，我们可以准确地测量物质的旋光角度，进而研究其光学特性。
目的：明确WXG-4目视旋光仪的使用要求、基本操作步骤。
范围：WXG-4目视旋光仪的操作。
职责：质量管理部、QC.
内容：
1准备工作
1.1先把预测溶液配好，并加以稳定和沉淀；
1.2把预测溶液盛入试管待测。
但应注意试管两端螺旋不能旋得太紧（一般以随手旋紧不漏水为止），以免护玻片产生应力而引起视场亮度发生变化，影响测定准确度，并将两端残液揩拭干净；
1.3接通电源，约点燃10分钟，待完全发出钠黄光后，才可观察使用；
1.4检验度盘零度位置是否正确，如不正确，可旋松度盘盖四只连接螺钉、转动度盘壳进行校正（只能校正0.5°以下），或把误差值在测定过程中减之。
2测定工作
2.1打开镜盖，把试管放入镜筒中测定，并应把镜盖盖上和试管有圆泡一端朝上，以便把气泡存入，不致影响观察和测定；
2.2调节视度螺旋至视场中三分视界清晰时止；
2.3转动度盘手轮，至视场照度相一致（暗现场）时止；
2.4从放大镜中读出度盘所旋转的角度；
2.5利用下述公式，求出物质的比重、浓度、纯度与含量。
比旋度计算公式
[α]=100α/LC
式中α——测得的旋光度（度）
L——溶液的长度（dm）
C——为每100ml溶液中含有被测物质的重量（g）。
WXG-4圆盘旋光仪用途及适应范围圆盘旋光仪使用于化学工业、医院、高等院校和科研单位，用来测定含有旋光性的有机物质，如糖溶液、松节油、樟脑等几千种活性物质，都可用旋光仪来测定它们的比重、纯度、浓度与含量。
例如：用于食品工业：检验含糖量和测定食品调味品之淀粉含量；用于临床及医院：测定尿中含糖量及蛋白质；用于糖厂：检验生产过程中糖溶液浓度；用于药物香料工业：测定药物香料油之旋光性；用于高等院校：教学实验。
主要技术参数1. 旋光度测定范围：-180°∽+180°2. 度盘格值：1°3. 度盘游标读数值：0.05°4. 放大镜放大倍数：4*5. 单色光源（钠灯）波长：589.44mm6. 试管长度：100mm、200mm各1支7. 仪器使用电源：电源电压：AC220V±22V，50HZ±1HZ工作电流： 1.3A放电功率：20W稳定时间：5min8. 仪器重量：5kg9. 仪器外形尺寸：540mm*220mm*380mm仪器工作条件1. 温度：5℃∽35℃2. 相对湿度：不大于85%3. 电源：AC220V±22V，50HZ±1HZ4. 环境条件：室内无腐蚀性气味；仪器不应受到影响使用的振动；半暗室或避免阳光直接照射。
使用方法1. 准备工作1）先把预测溶液配好，并加以稳定和沉淀；2）把预测溶液盛入试管待测。
但应注意试管两端螺旋不能旋得太紧（一般以随手旋紧不漏水为止），以免护玻片产生应力而引起视场亮度发生变化，影响测定准确度，并将两端残液揩拭干净；3）接通电源，约点燃10min，待完全发出钠黄光后，才可观察使用；4）检验度盘零度位置是否正确，如不正确，可旋松度盘盖四只连接螺钉、转动度盘壳进行校正（只能校正0.5°以下）,或把误差值在测量过程中加减之。
2. 测定工作：1）打开镜盖，把试管放入镜筒中测定，并应把镜盖盖上和试管有圆泡一端朝上，以便把气泡存入，不致影响观察和测定；2）调节视度螺旋至视场中三分视界清晰时止；3）转动度盘手轮，至视场照度相一致（暗现场）时止；4）从放大镜中读出度盘所旋转的角度；5）利用前述公式，求出物质的比重、浓度、纯度与含量。
山东爱得动物药业有限公司GMP管理文件一、目的：建立WXG－4型自动旋光仪操作及维护保养规程。
二、适用范围：适用于WXG－4型自动旋光仪的操作及维护保养。
三、职责：质量检验员对本标准的实施负责。
四、正文：1 使用操作1.1 将仪器电源插头插入220伏交流电源，并将接地靠地。
1.2 按下电源开关，这是钠光灯应点亮，使钠光灯内的钠充分蒸发、发光稳定需15分钟预热。
1.3按下光源开关，则钠光灯在直流下点亮（若光源开关按下后，钠光灯熄灭，则再将光源开关重复按下1到2次）。
1.4 按下测量开关，机器处于自动平衡状态。
按复测1到2次，再按清零按钮清零。
1.5将装有蒸馏水或其他空白试管放入样品室，盖上箱盖，带小数稳定后，按清零按钮清零。
试管通光面两端的雾状水滴，应用软布拭感。
试管螺帽不宜旋的过紧，以免产生应力，影响读数。
试管安放时应注意标记的位置和方向。
1.6取出试管，将待测样品注入试管，按相同的位置和方向放入样品室内，盖好箱盖。
仪器读数窗将显示出该样品的旋光度。
等到测数稳定，再读取读数。
转动转盘.检偏镜.在视场中觅得亮度一致的位置，在从度盘上度值。
度数是正的为右旋物质，度数是负的为左旋物质1.7采用双游表读数法刻按下列公式求得结果：A+BQ ＝2式中：A和B分别为两游表窗度值。
如果A＝B，而且度盘转到任意位置都符合等式，则说明仪器没有偏心差，可以不用对顶数度法。
1.8仪器使用完毕后，应依次关闭测量、光源、电源开关。
2 测定比旋度、纯度：先按药典规定的浓度配制好溶液，依法测出旋光度，然后按下列公式计算出比旋度[a]：a[a]=LC式中：a 测得的旋光度（度）C 溶液的浓度（克/毫升）L 溶液的长度（分米）由测得得比旋度，可求得样品的纯度：实际比旋度纯度=理论比旋度3 维修与保养3.1仪器应放在干燥通风处，防止潮气侵蚀，尽可能的在20℃的工作环境中使用，搬动仪器应小心轻放，避免震动。
仪器连续使用时间不宜超过4小时。
作业指导书第H 版第0 次修订题目：WXG-4目视旋光仪操作规程第1页共 1 页
WXG-4目视旋光仪操作规程
第 1 页共 1 页编号：CQTLCDC3H2059－2016 1.准备工作
1.1先把预测溶液配好，并加以稳定和沉淀。
1.2把预测溶液盛入试管待测。
但应注意试管两端螺旋不能太紧，以免护玻片产生应力而引起视场亮度发生变化，影响测定准确度，并将两端残液擦拭干净。
1.3接通电源，约点燃10min，待完全发出钠黄光后，才可观察使用。
1.4检验盘零度位置是否准确，如不准确，可旋松度盘盖四只连接螺钉、转动度盘壳进行校正，或把误差值在测量过程中加减之。
2.测定工作：
2.1打开镜盖，把试管放入镜筒中测定，并应把镜盖盖上和试管有圆泡一端朝上，以便把气泡存入，不致影响观察和测定。
2.2调节视度螺旋至视场中三分视界清晰时止。
2.3转动度盘首轮，至视场照度相一致（暗现场）时止。
2.4从放大镜中读出度盘所旋转的角度。
2.5利用相关公式，求出物质的比重、浓度、纯度与含量。
文件制修订记录
一、操作规程：
1．准备工作
1）先把预测溶液配好，并加以稳定和沉淀；
2）把预测溶液盛入试管待测。
但应汽意试管两端螺旋不能旋得太紧（一般以随手旋紧不漏水为止），以免护玻片产生应力而引起视场亮度发生变化，影响测定准确度，并将两端残液揩拭干净；
3）接通电源，约点燃10min，待完全发出钠黄光后，才可观察使用；
4）检验度盘零度位置是否正确，如不正确，可旋松度盘盖四只连接螺钉、转动度盘壳进行校正（只能校正0．50以下），或把误差值在测量过程中加减之。
2．测定工作：
l）打开镜盖，把试管放入镜筒中测定，并应把镜盖盖上和试管有圆泡一端朝上，以便把气泡存入，不致影响观察和测定；
2）调节视度螺旋至观场中三分视界清晰时止；
3）转动度盘手轮，至视场照度相一致（暗现场）时止；
4）从放大镜中读出度盘所旋转的角度；
5）利用前述公式，求出物质的比重、浓度、纯度与含量。
二、仪器之保养
1．仪器应放在空气流通和温度适宜的地方，并不直低放，以免光学零部件、偏振片受潮发霉及性能衰退；
2．钢光灯管使用时间不直超过4h，长时使用应用电风扇吹风或关熄10－
15min，待冷却后再使用。
灯管如遇有只发红光不能发黄光时，往往是因输入电
压过低（不到220V）所致，这时应设法升高电压到220V左右；3．试管使用后，应及时用水或蒸馏水冲洗干净，揩于藏好；
4．镜片不能用不法或硬质布、纸去楷，以免镜片表面产生道子等。
实验四 旋光法测定淀粉的含量一、实验内容使用圆盘旋光仪测定淀粉的含量。
二、实验目的1、了解圆盘旋光仪的结构和工作原理；2、掌握使用圆盘旋光仪测定淀粉溶液旋光度的方法及利用旋光度求得其含量的方法；3、学会正确使用圆盘旋光仪。
三、实验原理利用淀粉具有旋光性，在一定条件下，其旋光度的大小与淀粉的浓度成正比，[]tλα=LC α，测定其旋光度，即可计算出淀粉含量。
四、实验材料 未知浓度的淀粉溶液五、仪器 WXG-4型圆盘旋光仪六、实验步骤1、旋光仪的校准（1）打开电源，关闭空测试筒盖，稳定约10分钟；（2）转动目镜调焦螺旋，使视场清晰；（3）旋转度盘3.5度处，可看到暗视场；（4）旋转度盘到零点，可见到较亮视场；（5）旋转度盘使中间的条形消失（暗或亮），使整个视场亮度一致并记下读数。
反复几次，取平均读数作为仪器零点。
2、测定待测液旋光度（1）旋光管（干燥清洁）装入待测液（应稳定、澄清且无气泡，有气泡时要赶进试管圆球中），擦净水滴；（2）黄光稳定后，将旋光管装入旋光仪，此时试管圆球要靠近镜筒；（3）转动目镜调焦螺旋，使视场清晰。
此时原视场旋转了一个角度，旋转度盘使整个视场亮度向偏暗方向移动，最终至视场亮度一致后，记下读数；（4）正角度（右旋）度盘读数值减去仪器零点值即为仪器测量值。
负角度（左旋）度盘读数值减去180度即为仪器测量值。
七、结果处理）×100（α-αω = ×100L×203×m八、说明1、三分视野示意图:2、WXG-4型圆盘旋光仪主要技术参数：（1）旋光度测定范围：±180 度（2）度盘格值：1 度（3）度盘游标读数值：0.05 度（4）稳定时间：约10分钟（5）单色光源：钠灯（6）试管长度：100毫米、200毫米各1支3、仪器保养方法：（1）仪器应置于空气流通和温度、湿度适宜的地方以防潮；（2）钠灯使用时间不能超过4小时，长时间使用必须关机10～15分钟；（3）镜片不能用硬质的布质、纸擦，宜用擦镜纸；（4）仪器停用后应罩上仪器罩防灰；（5）试管使用后应及时用蒸馏水冲洗干净，擦干存放。
WXG-4圆盘旋光仪操作步骤
1. 旋光仪零点校正
打开旋光仪电源，预热5-10min ，钠灯发光正常。
洗净旋光管，将旋光管一端盖子打开，灌满蒸馏水，盖上玻璃片（此时管内不应有空气泡存在），旋上套盖，使玻璃片紧贴旋光管，勿使漏水。
用滤纸擦干旋光管，再用擦镜纸将旋光管两端玻璃片擦干净。
放入旋光仪（有圆泡一端朝上，以便把气泡存入，不致影响观察和测定），调目镜聚焦，使视野清晰；调检偏镜至三分视野暗度相等为止，记录仪器零点。
注：检查旋光仪零点是否准确，即在旋光仪未放试管或放进充满蒸馏水的试管时，观察零度时视场亮度是否一致。
如不一致，说明有零点误差，应在测量读数中减去或加上该偏差值。
或放松度盘盖背面四只螺钉，微微转动度盘盖校正之（只能校正0.5°左右的误差，严重的应送制造厂检修）。
2. 样品旋光度测定
将装好样品的旋光管擦净，放入旋光仪（有圆泡一端朝上，以便把气泡存入，不致影响观察和测定），转动度盘、检偏镜、在视场中觅得亮度一致的位置，再从放大镜中读取度盘所旋转的角度。
游标直接读数到0.05°。
9.30α︒=
3. 关机
样品检测完毕，关闭开关，拔掉电源，清洗旋光管，清洁仪器，罩好防尘罩。
4. 填写仪器使用记录。
