C40泵送混凝土配合比设计

C40砼配合比设计说明书使用部位:空心板、箱梁、桥面铺装、湿接缝坍落度：55~70mm 材料：辰溪县河砂场中砂碎石：怀化市公路局碎石场（16-31.5mm）水泥：湖南新化“雪峰”水泥P.O42.5级株洲桥梁厂铁一牌TQN-H高效减水剂,试配时掺量为水泥用量的0.8%1）确定试配强度，取δ=6.0MPafcu=fce+1.645δ=40+1.645×6=49.87MPa2）计算水灰比W/C=Aa*fee/(fcu.o+Aa*Ab*fce)=0.46*42.5/(49.87+0.46*0.07*42.5)=19.55/51.2385=0.38 取0.363）水量取180kg4）砂率的确定取32%5）材料用量a、水泥用量Co=Wo×（C/W）=180/0.36=500kgb、砂石（按假定砼容重法计算取ρh=2450kg/m3c、用下面联方程式计算砂石用量Co+So+Go+Wo=2450kgSo/（So+Go）=32%解得：C=500kg S=566kg G=1204kg W=180kg6）当掺入铁一牌TQN高效减水剂，减水率为12-20%之间，掺量为水泥重量的0.3-1.0%，试配时，取减水率14%，掺量为水泥重量的0.8%则混凝土用水量m wa=m wo（1-β）=180×（1-14%）=155kgm c水泥=155/0.36=431kg7）砂率不变则S砂=（2450-431-155）*0.32=596kgG碎石=2450-431-155-596=1268kgF减水剂=431*0.8%=3.448kg8）掺量减水剂后每m3材料重量比为水泥：水：砂：碎石：减水剂=431:155:596:1268:3.448=1：0.36:1.38:2.94:0.0089）配合比的试拌与调整（a）试拌：按初步配合比，取0.035m3的材料用量进行试拌，各材料用量为：C=431×0.035=15.1kgS=596×0.035=20.8kgG=1268×0.035=44.4kgW=155×0.035=5.4kgF减水剂=3.448×0.035=0.121kg二关联配合比的确定1）为了便于比较，增加两个关联配合比，水灰比分别增加0.03和减少0.03，用水量不变，砂率不变，外加剂掺量不变0.8% 2）增加0.03，则水灰比为0.39，用水量不变W1=155kg C1水泥W/C=0.39 C1=W1/（W/C）=1155/0.39=397砂率不变32%3）假定砼容重法计算取ρh=2450kg/m3用下列方程式计算砂石用量C1+S1+G1+W1=2450kgS1/（S1+G1）=32%解得：C1=397kg S1=607kg G1=1291kg W1=155kgF减水剂=398×0.8%=3.184kg配合比为：C1：S1：G1：W1：F1=397:607:1291:155:3.176=1：1.53:3.25:0.39:0.0084）用量，取0.035m3的材料用量进行试拌5）各材料用量C1=397×0.035=13.9kgS1=607×0.035=21.2kgG1=1291×0.035=45.2kgW1=155×0.035=5.4kgF减水剂=3.176×0.035=0.111kg三、减少0.03，则水灰比为0.33，用水量不变W2=155kg，外加剂掺量不变0.8%1）C2水泥用量W/C=0.33 C2= C1=W1/（W/C）=155/0.33=470 砂率不变32%3）假定砼容重法计算取ρh=2450kg/m3用下列方程式计算砂石用量C2+S2+G2+W2=2450kgS2/（S2+G2）=32%解得：C2=470kg S2=584kg G2=1241kg W2=155kg F减水剂=470×0.8%=3.76kg配合比为：C2：S2：G2：W2：F2=470:584:1241:155:3.76=1：1.24:2.64:0.33:0.0084）用量，取0.035m3的材料用量进行试拌各材料用量C2=470×0.035=16.5kgS2=584×0.035=20.4kgG2=1241×0.035=43.4kgW2=155×0.035=5.4kgF减水剂=3.76×0.035=0.131kg四、待28天试配强度结果出来，再决定选用试验配合比。

C40砼配合比设计计算书一、计算初步配合比1、确定砼的配制强度(fcu.o) 已知设计强度fcu.k=40MPa,标准差σ=5MPa 即fcu.o= fcu.k+1.645σ =40+1.645×5 =48.2MPa2、计算水灰比(w/c) 已知配制强度fcu.o=48.2 MPa,水泥强度fce=rc×fcek=1.13×42.5 =48MPa (式中: fcek为水泥标号的标准值, rc为水泥标号标准值的富余系数,根据浙江省实际统计资料确定为1.13) 水泥标号42.5,查回归系数得aa=0.46,ab=0.07 即w/c=(aa×fce)/( fcu.o+ aa×ab×fce) =(0.46×48)/(48.2+0.46×0.07×48) =0.443、选定单位用水量(mwo) 已知要求入泵坍落度为150mm,考虑坍落度损失,故设计初始坍落度应为180mm.碎石采用5～20 mm/20～40 mm=50%/50%搭配,查JGJ55-2000,4.0.1-2表选单位用水量为195(kg),,由于实验用砂为中砂,故未掺外加剂时,单位用水量为: mwo=195+(180-90)×5/20 =218㎏当掺减水率为13%的缓凝泵送剂时单位用水量为: mwo =218×(1-13%) =189.6㎏取水量为189㎏4、计算单位水泥用量(mco) ⑴按强度要求计算单位用灰量: 已知单位用水量mwo=189㎏,水灰比w/c=0.44 则: mco=mwo/(w/c) =189/0.44 =430㎏⑵按耐久性要求校核单位用水量: 计算得单位用灰量大于C40砼要求的最小用灰量,符合要求.5、确定砂率(Bs) 由经验和实际选Bs=40%6、计算粗、细集料单位用量用质量法计算: 已知Bs=40%,单位水泥用量mco=430㎏,单位水量mwo=189㎏,拌和物湿表观密度ρcp=2400㎏/m3,由公式得: mco+mwo+mso+mgo=ρcpmso/( mso+mgo)= Bs 假定湿表观密度ρcp=2400㎏/m3,得430+189+ mso+mgo=2400 [mso/( mso+mgo)]×100%= 40% 则:mso=(ρcp-mco-mwo) Bs =(2400-430-189)×0.40=712㎏ mgo=(ρcp-mco-mwo- mso)=2400-430-189-712 =1069㎏7、确定初步配合比由计算所得各单位用水量得 Mc：Mw：Ms：Mg =430：189：712：1069 即: 1:0.44:1.66:2.49 当外加剂掺量为水泥用量的1.5%时,初步配合比为: Mc：Mw：Ms：Mg：MTOR =1:0.44:1.66:2.49：0.015二、调整工作性,提出基准配合比1、按计算初步配合比试拌30L砼拌和物,各材料用量如下: 水泥:430×0.03=12.90㎏水:189×0.03=5.67㎏砂:712×0.03=21.36㎏碎石:1069×0.03=32.07㎏外加剂:6.45×0.03=0.1935㎏2、调整工作性按计算材料用量拌制砼,测定坍落度为190cm,粘聚性,保水性均好,满足施工和易性要求.3、提出基准配合比根据试拌工作性能,砼拌合物的基准配合比为: Mc：Mw：Ms：Mg：MTOR =430：189：712：1069：6.45 =1:0.44:1.66:2.49：0.015三、检验强度,确定试验室配合比1、检验强度采用水灰比分别为(w/c)A=0.39,( w/c)B=0.44,( w/c)C=0.49拌制三组砼拌和物,其余材料用量不变,用水量不变,拌36L.则三组水泥用量分别为A组17.46㎏,B组15.48㎏,C组13.90㎏.除基准配合比一组外,其它两组亦给测定其和易性均属合格. 三组配合比经拌制成型,标准条件养护7天,按规定方法测得其立方体抗压强度值列于下表: 组别水灰比灰水比 7天抗压强度(MPa) A 0.39 2.56 49.3 B 0.44 2.27 38.8 C 0.49 2.04 29.72.确定试验室配合比由上表可知，相应砼配制强度fcu.o=48.2×82%=39.6(式中82%为本试验室统计七天强度达到二十八天强度值的百分比) MPa的灰水比C/W=2.27即水灰比=0.44，与B组基本相符，故选择B 组为试验室配合比。

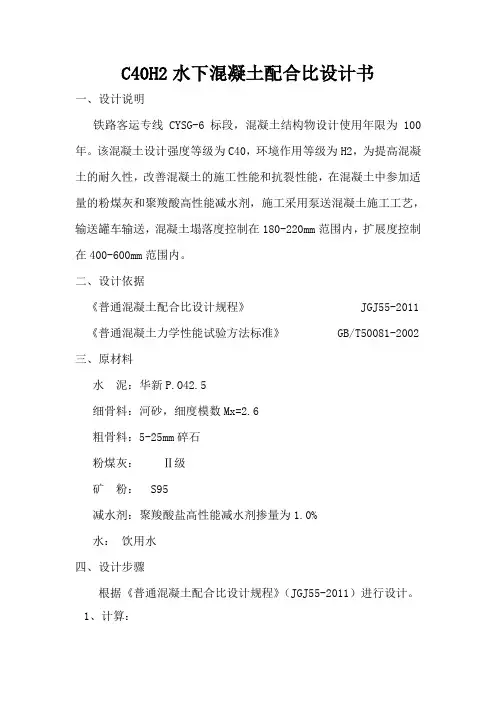

C40H2水下混凝土配合比设计书一、设计说明铁路客运专线CYSG-6标段，混凝土结构物设计使用年限为100年。

该混凝土设计强度等级为C40，环境作用等级为H2，为提高混凝土的耐久性，改善混凝土的施工性能和抗裂性能，在混凝土中参加适量的粉煤灰和聚羧酸高性能减水剂，施工采用泵送混凝土施工工艺，输送罐车输送，混凝土塌落度控制在180-220mm范围内，扩展度控制在400-600mm范围内。

二、设计依据《普通混凝土配合比设计规程》 JGJ55-2011 《普通混凝土力学性能试验方法标准》 GB/T50081-2002 三、原材料水泥：华新P.O42.5细骨料：河砂，细度模数Mx=2.6粗骨料：5-25mm碎石粉煤灰：Ⅱ级矿粉： S95减水剂：聚羧酸盐高性能减水剂掺量为1.0%水：饮用水四、设计步骤根据《普通混凝土配合比设计规程》（JGJ55-2011）进行设计。

1、计算：① 确定试配强度：f cu ，o =f cu ，k +1.645×σ =35+1.645×5=43.2MPa 配制强度应提高10%~20%，故试配强度为43.2×1.15=49.7 MPa 。

②水胶比： 0.46, 选取0.33 ③选取单位用水量Wo =147Kg/m 3,坍落度：180～220mm ④计算胶凝材料用量：Co =Wo/(W/C)=445Kg/m 3 ⑤选取砂率β=0.40⑥计算砂、石用量（假定1m 3混凝土容重2400 Kg/m 3） 445+147+So+Go=2400 Kg/m 3So/（So+Go ）=0.40So=725Kg/m 3 Go=1083Kg/m 3⑦减水剂用量：445×0.01=4.45Kg/m 3 ⑧粉煤灰用量：445×0.3＝133Kg/m 3 ⑨矿粉用量： 445×0.05=22Kg/m 3 ⑩水泥用量: 445-133-22=290Kg/m 3 2、调整水胶比增加0.02：①水胶比： 0.35②选取单位用水量Wo =147Kg/m 3,坍落度：180～220mm ③计算胶凝材料用量：Co =Wo/(W/C)=420Kg/m 3 ④选取砂率β=0.40⑤计算砂、石用量（假定1m 3混凝土容重2400 Kg/m 3）420+147+So+Go=2400Kg/m 3 So/（So+Go ）=0.40So=735Kg/m 3 Go=1098Kg/m 3⑥减水剂用量：420×0.01=4.20Kg/m 3 ⑦粉煤灰用量：420×0.3＝126Kg/m 3 ⑧矿粉用量： 420×0.05=21Kg/m 3 ⑨水泥用量: 420-126-21=273Kg/m 3 3、水胶比减小0.02：=⨯⨯+⨯=ce a cu cea f f fb 0, W/C ααα①水灰比：0.31②选取单位用水量Wo =147Kg/m3,坍落度：180～220mm③计算胶凝材料用量：Co =Wo/(W/C)=474Kg/m3④选取砂率β=0.40⑤计算砂、石用量（假定1m3混凝土容重2400 Kg/m3）474+147+So+Go=2400 Kg/m3So/（So+Go）=0.40So=714Kg/m3 Go=1065Kg/m3⑥减水剂用量：474×0.01=4.74Kg/m3⑦粉煤灰用量：474×0.30＝142Kg/m3⑧矿粉用量： 474×0.05=24Kg/m3⑨水泥用量: 474-142-24=308Kg/m3五、砼配合比试拌（50L）1、水胶比0.33经试拌混凝土和易性良好,坍落度220 ㎜、含气量3.5 %、60分钟后坍落度 190 ㎜。

C40普通混凝土配合比设计计算书一、设计依据：1、JGJ55-2011 《普通混凝土配合比设计规程》；2、GB50010-2010 《混凝土结构设计规范》；3、GB/T50146-2014 《粉煤灰混凝土应用技术规范》；4、JTG/T F50-2011 《公路桥涵施工技术规范》；5、GB/T50081-2019 《普通混凝土力学性能试验方法标准》；6、GB/T 50082-2009 《普通混凝土长期性能和耐久性能试验方法标准》；7、JTG E30-2005 《公路工程水泥混凝土试验规程》；8、JTG E42-2005 《公路工程集料试验规程》；9、JGJ/T 10-2011 《混凝土泵送技术规范》；10、京台高速公路德州（鲁冀界）至齐河段改扩建工程主体工程设计图纸二、设计要求及用途1、设计标号：C402、设计坍落度：160-200mm3、设计抗渗等级：P84、使用部位：桥梁工程(盖梁、墩柱等)5、根据普通砼设计规程，混凝土强度标准差σ=5.0MPa，机械拌和。

三、组成材料1、水泥：故城山水水泥有限公司，P.O42.5；2、砂：行唐辉育砂厂，II区中砂,mx=2.8；3、碎石：济南鲁平建材有限公司5-10mm、10-20mm、16-31.5mm碎石；碎石掺量分为5-10mm：10-20mm：16-31.5mm=20%：50%：30%，经掺配后合成筛分，级配符合5-31.5mm碎石连续级配要求；4、水：饮用水，符合《公路桥涵施工技术规范》；5、粉煤灰：山东华能德州电力实业总公司，F类Ⅰ级；6、外加剂：德州中科新材料有限公司，ZK-T9H缓凝型聚羧酸系高性能减水剂。

四、设计步骤1、计算试配强度fcu.0=fcu,k+1.645σ=40+1.645×5.0=48.2Mpa2、计算基准混凝土（不掺粉煤灰的普通混凝土）的材料用量：W）（1）确定水胶比（Baa=0.53 ab=0.20 yf=0.95 rc=1.16 fce,g=42.5W/B=aa×fb/(fcu,o+aaabfcc)=0.53×0.95× 1.00× 1.16×42.5/48.2+(0.53×0.20×0.95×1.00×1.16×42.5)=0.47根据经验选定W/B=0.36。
