1 工艺流程图代码

代码 名称/英文 中文

代码 名称/英文 中文

AIR SYSTEMS 空气系统 FF CHEMICAL FIRE

SOLUTION （FOM） 泡沫消防

IA INSTRUMENT AIR 仪表风 HD HYDRAZINE 联氨

PA PLANT AIR 工业风 SPECIAL LIQUID SYSTEMS 特殊液体系统

BLOWDON AND PUMPOUT

SYSTEMS 排放与放空系统 IL CHEMICAL INJECTION 压注化学溶液

BB INTERMITTENT BLOWDOWN 间歇排放 ML METHANOL 甲醇

CB CONTINUOUS BLOWDOWN 连续排放 NL AMMONIA SOLUTION 氨水

STEAM AND CONDENSATE

SYSTEMS 蒸汽与冷凝系统 PL PHOSPATE SOLUTION 磷酸溶液

HC HIGH PRESSUSE

CONDENSATE 高压冷凝水 OIL UTILITY SYSTEMS 公共油系统

MC MEDIUM PRESSUSE

CONDENSATE 中压冷凝水 FO FUEL OIL 燃料油

LC LOW PRESSUSE

CONDENSATE 低压冷凝水 LO LUBRICATING OIL 润滑油

SC SURFACE CONDENSATE 表面冷凝水 PO PURGE OIL 净化油

DS DILUTION STEM 稀释蒸汽 QO QUENCH OIL 急冷油

HS HIGH PRESSUSE STEM 高压蒸汽 SO SEAL OIL 密封油

MS MEDIUM PRESSUSE STEM 中压蒸汽 WO WASHING OIL 洗涤油

LS SUPERHEATED LOW

PRESSUSE STEM 过热低压蒸汽 XO FLUX OIL 原料油

PS SATURATED LOW

PRESSUSE STEM 饱和低压蒸汽 PROCESS SERVICE（NORMAL） 主工艺

SS SUPER HIGH PRESSUSE

STEAM 超高压蒸汽 P PROCESS 工艺物料

DRAIN SYSTMS 排凝系统 REFRIGERANT SYSTEMS 冷却系统

CD CHEMICAL DRAIN 工艺排凝 BR BINARY REFRIGERANT 二元冷剂

LD LIQUID DRAIN 液化排凝 ER ETMYLENE REFRIGERANT 乙烯冷剂

ND NON-CONTAMINATED

DRAIN 无污染排凝 PR PROPYLENE

REFRIGERANT 丙烯冷剂

OD OILY DRAIN 含油线排凝 WATER SYSTEMS 水系统

QD QUENCH OIL DRAIN 急冷油排凝 BW BOILER FEED WATER 锅炉给水

EXHAUST AND VENT

SYSTEMS 排气与放空系统 FW FIRE WATER 高压消防水

AV ATMOSPHERIC VENT

（NOT FROM PSV） 大气排放 IW INTERMEDIATE COOLING

WATER 中间冷却水

SV SAFTEY VALVE TO

ATMOSPHERE 安全阀排大气 RW COOLING WATER RETURN 冷却回水

VE VACUUM EXHAUST 真空排放 SW COOLING WATER SUPPLY 冷却给水

FLARE SYSTEMS 火炬系统 PW POLISHED WATER 补充水

DF DRY FLARE 干火炬气 QW QUENCH WATER 急冷水

HF HOT FLARE 热火炬气 TW FILTERED WATER（TREATED） 转化水

WF WET FLARE 湿火炬气 UW UTILITY WATER 公用水

GAS SYSTEMS 油汽系统 YW WASTE WATER 废水

FG FUEL GAS 燃料气 XW WASH WATER 洗涤水

HG HYDROGEN 氢气 BA加热器，BH过热降温器，DA塔，DC反应器，EA换热器

FA包/罐，FD过滤器，FG消声器，GA泵，GB压缩NG NITROGEN 氮气

SPECIAL LIQUID SYSTEMS 特殊液体系统 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

2 CL CAUSTIC 腐蚀性流体 机，/鼓风机

GT透平，GD/EE混合器，JE起重机，HA特殊管道材料

管道及管件中英文对照表

Gate Valve 闸阀 Globe Valve 截止阀

Ball Valve 球阀 Check Valve 止回阀

Needle Valve 针形阀 Relief Valve 泄压阀

Y-Globe Valve Y形截止阀 Angle Valve 角阀

Butterfly Valve 蝶阀 Motor Operation Valve 电动阀

Plug Valve 插板阀 Bellow Seal Globe Valve 波形密封截止阀

Stop Check Valve Flat Ring Gasket 平垫片

Soft Iron Gasket 软钢垫 Spiral-Wound Gasket 缠绕垫

Concentric Reducer Smls 无缝同心大小头 Eccentric Reducer Efw 电熔焊偏心大小头

Eccentric Reducer Smls 无缝偏心大小头 Concentric reducer Weld 焊接同心大小头

Eccentric Reducer Weld 焊接偏心大小头 Pipe smls 无缝钢管

Pipe Weld 焊接钢管 Pipe Efw 电熔焊钢管

Pipe Erw 电阻焊钢管 Pipe Saw 钢管

S.Bolt/Hex.Nut 螺栓/螺母 8-Fig Flange 八字盲板

Spacer 垫片 Blanks 盲板

Straight Tee Smls 无缝等径三通 Reducing Tee Smls 无缝异径三通

Reducing Tee Weld 焊接异径三通 Reducing Tee Efw 电熔焊异径三通

Strainght Tee Weld 焊接异径三通 Cap 管帽

Halp Coupling 单承口管箍 45 Degree Elbow 45度弯头

45 Degree Elbow Smls 无缝45度弯头 90 Degree Elbow Weld 焊接90度弯头

45 Degree Elbow Efw 电熔焊45度弯头 90 Degree Elbow Efw 电熔焊90度弯头

90 Degree Elbow Smls 无缝90度弯头 90 Degree Sr Elbow Smls 无缝90度短半径弯头

Slip-on Flange 平焊法兰 Blind Flange 盲法兰

Socket weld Flange 承插法兰 Threaded Flange 螺纹法兰

Weldneck Flange 对焊法兰 Union 活接头

Welding Outlet 焊接支管台 Piping 管子

Fitting 管件

piping specialty items and

miscellaneous equipment 管道专业项目或各种设备 fire protection 消防

EXHAUST HEAD 排气头 FIRE HYDRANT 消防拴

ATMOSPHERIC VENT WITH

WEATHER CAP 带风帽的大气放空 FIRE HYDRANT WITH

MONITOR 带有监视器的消防拴

DUPLEX STRAINER 双联滤器 FIRE HYDRANT WITH

PUMPER CONNECTION 带有抽水机（消防车）连接的消防拴

PERMANENT BASKET

STRAINER HOSE HOUSE

FLEXIBLE HOSE 挠性软管 HOSE REEL 水龙带轴 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

3 EXPANSION JOINT 膨胀节 VALVE WITH INDICATOR

POST 带有指示操作柱的阀

INLINE MIXERS OR VENTURI

TYPE DESUPER HEATER 进口混合器或文丘里类型的减温 DRIVER 驱动

SILENCER 消音器 ELECTRIC MOTOR DIESEL

ENGINE， ETC 电动、柴油发动机等

FILTER WITH HOOD 带罩的过滤器 STEAM TURBINE 蒸汽透平

CONDENSATE TRAP

(NON-PROCESS) 冷凝槽 EXPANDER 变径驱动（膨胀扩张的）

COMPRESSORS 压缩机 A AIR 空气

SINGLE STAGE

RECIPROCATING 一级往复式 D DIESEL 柴油

MUTI-STAGE RECIPROCATING 多级往复式 H HYDRAULIC 水力

CENTRIFUGAL 离心 M ELECTRIC 电动

ROTARY 旋转的 HEAT EXCHANGERS 换热器

BLOWER， FAN 吹风机、鼓风机 SHELL AND TUBE HEAT

EXCHANGER 壳管式换热器

SCREW 螺杆式 HORIZONTAL SHELL AND

TUBE HEAT EXCHANGER 卧式壳管式换热器

VESSELS AND FURNACES 容器和炉子 VERTICAL SHELL AND TUBE

HEAT EXCHANGER 立式壳管式换热器

FLOATING ROOF TANK 浮顶罐 SINGLE SECTION DOUBLE

PIPE EXCHANGER

CONE ROOF TANK WITH

INTERNAL COIL 带有内圈的拱顶罐 TWO SECTION DOUBLE PIPE

EXCHANGER

COLUMN 圆柱 AIR COOLER

PACKING 外皮 KETTLE TYPE REBOILER OR

STEAM GENERATOR

INTERNAL BAFFLE 内部隔板 KETTLE TYPE EXCHANGER

VORTEX BREAKER 防涡器 GRAPHITE BLOCK TYPE

EXCHANGER

HORIZONTAL TYPE HEATER

WITH INTERNAL

CROSSOVERS 带有内部交叉的卧式换热器 PLATE EXCHANGER

CABIN TYPE HEATER WITH

EXTERNAL CROSS-OVERS 带有外部交叉的舱式换热器

合集下载

吹灰控制系统工艺流程图及说明

吹灰控制系统工艺流程图及说明

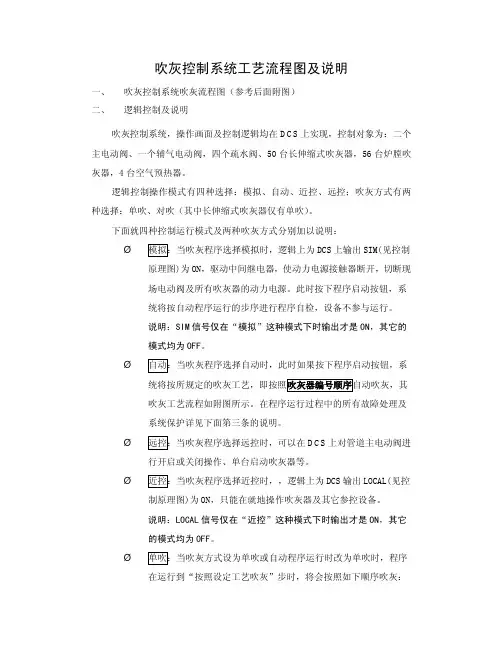

吹灰控制系统工艺流程图及说明 一、 吹灰控制系统吹灰流程图（参考后面附图） 二、 逻辑控制及说明 吹灰控制系统，操作画面及控制逻辑均在DCS上实现，控制对象为：二个主电动阀、一个辅气电动阀，四个疏水阀、50台长伸缩式吹灰器，56台炉膛吹灰器，4台空气预热器。 逻辑控制操作模式有四种选择：模拟、自动、近控、远控；吹灰方式有两种选择：单吹、对吹（其中长伸缩式吹灰器仅有单吹）。 下面就四种控制运行模式及两种吹灰方式分别加以说明： Ø 模拟：当吹灰程序选择模拟时，逻辑上为DCS上输出SIM(见控制原理图)为ON，驱动中间继电器，使动力电源接触器断开，切断现场电动阀及所有吹灰器的动力电源。此时按下程序启动按钮，系统将按自动程序运行的步序进行程序自检，设备不参与运行。 说明：SIM信号仅在“模拟”这种模式下时输出才是ON，其它的模式均为OFF。 Ø 自动：当吹灰程序选择自动时，此时如果按下程序启动按钮，系统将按所规定的吹灰工艺，即按照吹灰器编号顺序自动吹灰，其吹灰工艺流程如附图所示。在程序运行过程中的所有故障处理及系统保护详见下面第三条的说明。 Ø 远控：当吹灰程序选择远控时，可以在DCS上对管道主电动阀进行开启或关闭操作、单台启动吹灰器等。 Ø 近控：当吹灰程序选择近控时，，逻辑上为DCS输出LOCAL(见控制原理图)为ON，只能在就地操作吹灰器及其它参控设备。 说明：LOCAL信号仅在“近控”这种模式下时输出才是ON，其它的模式均为OFF。 Ø 单吹：当吹灰方式设为单吹或自动程序运行时改为单吹时，程序在运行到“按照设定工艺吹灰”步时，将会按照如下顺序吹灰：

左->右->前->后->左->右->前->后……循环，直至所有的吹灰器吹完，如果某侧吹灰器已经吹完，则自动跳至下一侧吹灰器。每台吹灰器吹完后步进的条件是当前运行侧吹灰器前进信号和后退信号消失达到3秒以上。 说明：根据吹灰器控制原理，启动每台吹灰器仅需对该吹灰器发启动脉冲达6秒即可（即6秒后启动脉冲可清除掉），吹灰器前进或后退以及运行均有信号反馈，其中前进或后退信号为各侧吹灰器的公共信号，可根据运行信号来判断当前运行的是哪台吹灰器。每台吹灰器吹完后步进的条件是当前运行侧吹灰器前进信号和后退信号、运行信号消失达到3秒以上。 Ø 对吹：当吹灰方式设为对吹或自动程序运行时改为对吹时，程序在运行到“按照设定工艺吹灰”步时，将会按照左右->前后->左右->前后……循环方式进行吹灰，但一旦在吹长伸缩式吹灰器时，运行方式只能是单吹。 说明：在对吹时，当前两侧运行的吹灰器步进条件是只有两侧吹灰器均后退到位后再吹下两侧的吹灰器。 三、 在自动程序运行过程中，其故障处理及系统保护逻辑如下： 1） MFT报警：锅炉燃料解列，程序禁止运行； 说明：此信号在自动程序运行前及运行的过程中检测，如果在程序启动前检测到该信号为ON，则程序禁止启动，如果是在程序运行过程当中，则报警且记录，自动程序将跳至关主汽阀步，而且当前运行的吹灰器均发出后退脉冲，直至程序结束。 2） 吹灰介质压力低：该报警表明吹灰介质压力持续几秒低于设定值，程序将不能进行吹灰； 说明：此信号在自动程序吹灰步（即按设定工艺顺序吹灰）中检测，如果在吹灰器吹灰的过程中检测到该信号，则报警且记录，当前运行的吹灰器后退，所有的吹灰器后退到位后，则关主汽阀。
