[vip专享]Cisco RIPv2基本配置

本次讲解路由器rip协议的配置：RIP是基于D-V算法的路由协议，使用跳数(Hop Count)来表示度量值(Metric)。

跳数是一个数据报到达目标所必须经过的路由器的数目。

RIP认为跳数少的路径为最优路径。

路由器收集所有可达目标网络的路径，从中选择去往同一个网络所用跳数最少的路径信息，生成路由表；然后把所能收集到的路由(路径)信息中的跳数加1后生成路由更新通告，发送给相邻路由器：最后依次逐渐扩散到全网。

RIP每30s发送一次路由信息更新。

本例配置模型图命令行：RA命令配置：Router>enableRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R1R1(config)#router rip //使用rip协议R1(config-router)#version 2 //使用RIPv2版本R1(config-router)#network 192.1.1.0 255.255.255.0 //指定与该路由器直接相连的网络R1(config-router)# network 202.1.1.5 //指定与该路由器直接相连的网络R1(config-router)#no shutdownR1(config-router)#exitR1#show ip route //查看路由信息Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set//目前没有配置RB路由器，所以上述没有rip协议的配置生成R1#conf tEnter configuration commands, one per line. End with CNTL/Z.R1(config)#int s1/0R1(config-if)#ip address 202.1.1.5 255.255.255.252 //将模型图中的IP配置划分到对应端口R1(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial1/0, changed state to downR1(config-if)#exitR1(config)#int f0/0R1(config-if)#ip address 192.1.1.1 255.255.255.0 //将模型图中的IP配置划分到对应端口R1(config-if)#clock rate 64000 //配置时钟模式DCE端R1(config-if)#bandwidth 64R1(config-if)#no shutdownR1#wrBuilding configuration...[OK]RB命令配置：Router>enableRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#router rip //使用rip协议Router(config-router)#version 2 //使用rip协议v2版本Router(config-router)#network 192.168.2.0 //指定与该路由器直接相连的网络Router(config-router)#network 202.1.1.6 //指定与该路由器直接相连的网络Router(config-router)#exitRouter(config)#int s1/0Router(config-if)#ip address 202.1.1.6 255.255.255.252 //将模型图中的IP配置划分到对应端口Router(config-if)#bandwidth 64 //配置时钟模式DTE端Router(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial1/0, changed state to upRouter(config-if)#exitRouter(config)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial1/0, changed state to upRouter(config)#int f0/0Router(config-if)#ip address 192.168.2.1 255.255.255.0 //将模型图中的IP配置划分到对应端口Router(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#exitRouter(config)#exitRouter#%SYS-5-CONFIG_I: Configured from console by consoleRouter#show ip route //查看路由配置信息Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setR 192.1.1.0/24 [120/1] via 202.1.1.5, 00:00:08, Serial1/0 //已配置的rip协议C 192.168.2.0/24 is directly connected, FastEthernet0/0202.1.1.0/30 is subnetted, 1 subnetsC 202.1.1.4 is directly connected, Serial1/0Router#wrBuilding configuration...[OK]Router#说明：上述两路由器配置结束以后，可以互相把四台PC机相互Ping通测试。

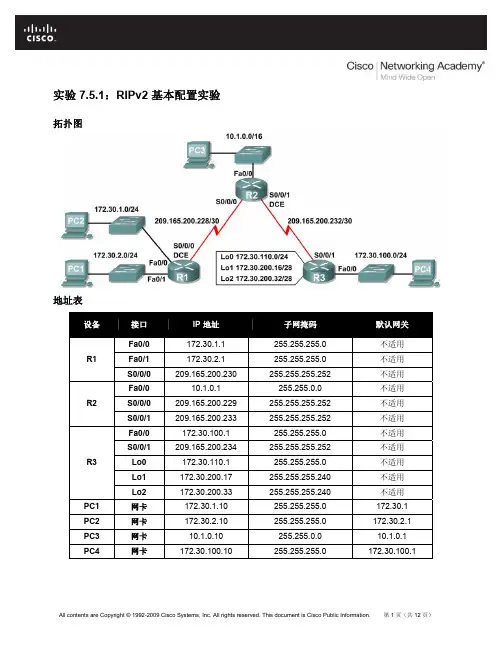

CCNA Exploration 路由协议和概念：RIPv2
步骤 3：将以下脚本加载到 R3。
hostname R3 ! ! ! interface FastEthernet0/0
ip address 172.30.100.1 255.255.255.0 duplex auto speed auto no shutdown ! interface Serial0/0/1 ip address 209.165.200.234 255.255.255.252 no shutdown ! interface Loopback0 ip address 172.30.110.1 255.255.255.0 ! interface Loopback1 ip address 172.30.200.17 255.255.255.240 ! interface Loopback2 ip address 172.30.200.33 255.255.255.240 ! router rip passive-interface FastEthernet0/0 network 172.30.0.0 network 209.165.200.0 ! line con 0 line vty 0 4 login ! end
up
Serial0/0/1
209.165.200.233 YES manual up
up

Vlan1
unassigned
YES manual administratively down down
All contents are Copyright © 1992-2009 Cisco Systems, Inc. All rights reserved. This document is Cisco Public Information. 第 4 页（共 12 页）

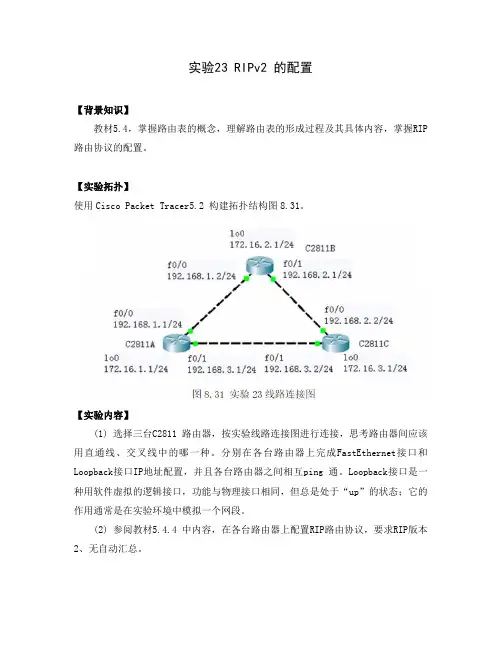

实验23 RIPv2 的配置【背景知识】教材5.4，掌握路由表的概念，理解路由表的形成过程及其具体内容，掌握RIP 路由协议的配置。

【实验拓扑】使用Cisco Packet Tracer5.2 构建拓扑结构图8.31。

【实验内容】(1) 选择三台C2811 路由器，按实验线路连接图进行连接，思考路由器间应该用直通线、交叉线中的哪一种。

分别在各台路由器上完成FastEthernet接口和Loopback接口IP地址配置，并且各台路由器之间相互ping 通。

Loopback接口是一种用软件虚拟的逻辑接口，功能与物理接口相同，但总是处于“up”的状态；它的作用通常是在实验环境中模拟一个网段。

(2) 参阅教材5.4.4 中内容，在各台路由器上配置RIP路由协议，要求RIP版本2、无自动汇总。

(3) 在各台路由器上使用show ip route查看路由表，详细理解路由表的内容。

在各台路由器上使用show ip protocol查看路由协议RIP运行情况。

【实验问题】1.关闭C2811A的f0/1端口，观察路由器C2811A、C2811B、C2811C路由表的变化。

可以用debug ip rip查看路由信息交互过程，若需关闭可以用undebug all（简写u all）命令。

2.用Show ip route查看路由表，解释路由条目各信息的含义，尤其是要解释其中的路由更新时间的含义。

3.在路由器C2811A上用show ip route查看路由表，可以发现到达192.168.2.0网段有2条路由，为什么？如何路由器C2811A在转发数据包时，如何使用这2条路由？【实验报告】截屏命令行输出并回答实验问题。

cisco RIP如何配置思科拥有丰富的行业经验、先进的技术，路由器功能也在世界遥遥领先，那么你知道cisco RIP如何配置吗?下面是店铺整理的一些关于cisco RIP如何配置的相关资料，供你参考。

cisco RIP配置的方法：在所有路由器上启动RIP协议，路由器便会自动向邻居通告自己所知道的路由信息，同时接收邻居通告过来的路由信息，最终自动建立完整的路由表。

1. 路由信息的通告：每30秒周期性地通告，度量值加1。

2. 路由信息的接收：对照自己的路由表没有接收有比较度量值大忽略小接收(说明：当更新来源于同一个R时，不论度量值大小与否，都将接收。

)配置：R1(config )# router ripR1 (config –router)#network 192.168.1.0 主网号R1 (config –router)#network 172.16.0.0network的作用：指定哪个接口参于运行RIP协议。

路由环路：由于路由错误，数据在网络中死循环，直到TTL=0被丢弃。

(通常错误的静态路由和距离矢量协议会导致路由环路。

) 解决办法：1. 定义最大跳数。

16不可达2. 水平分割：路由器不能把从某个接口学到的信息从该接口再通告出去。

作用: 防止环路;减少更新流量。

3. 路由毒化和触发更新。

4. 抑制时间。

RIP协议的特点：1.度量值：以跳数作为唯一的度量值，在复杂的环境中可能会选择次佳路径，最大支持15跳。

2.路由表的建立：简单照抄，把自己没有的路由信息简单抄进路由表。

(距离矢量协议，道听途说，听到的路由可能不是最优的，甚至是错的。

对整个网络没有完整的认识)3.信息的更新：每30秒周期性地通告自己的路由表。

收敛慢，且占用带宽。

无效时间180秒，抑制时间180秒，清除时间240秒。

4.适用环境;小型简单的网络环境。

V1与V2的区别：1.V1版本：更新信息不带子网掩码，有类路由协议。

不适用于子网不连续的网络环境。
