1.2立方米搅拌装置毕业设计

1.绪论搅拌可以使两种或多种不同的物质在彼此之中互相分散,从而达到均匀混合；也可以加速传热和传质过程。

在工业生产中，搅拌操作是从化学工业开始的，围绕食品、纤维、造纸、石油、水处理等，作为工艺过程的一部分而被广泛应用。

搅拌操作分为机械搅拌和气流搅拌。

气流搅拌是利用气体鼓泡通过液体层，对液体产生搅拌作用，或使气体群以密集状态上升借所谓气升作用促进液体产生对流循环。

与机械搅拌相比，仅气泡的作用对液体所进行的搅拌是比较弱的，对于几千毫帕.秒以上的高黏度液体是难以适用的。

但气流搅拌无运动部件，所以在处理腐蚀性液体，高温高压条件下的反应液体的搅拌是很便利的。

在工业生产中，大多数的搅拌操作是机械搅拌。

搅拌设备主要由搅拌装置、轴封和搅拌罐三大部分组成。

从1-1图中可以看出，一台反应釜大致由：釜体部分、传热、搅拌、传动及密封等装置组成。

釜体部分有包容物料反应的空间，由筒体及上下封头组成传热装置是为了送入或带走热量，图中的是夹套传热装置结构。

搅拌装置由搅拌器与搅拌轴组成。

为了给搅拌传动，就需要传动的装置，用电机经V带传动，蜗杆减速机减速后，在经过联轴器带动搅拌器转动。

反应釜上的密封装置有两种类型：静密封是指管法兰，设备法兰等处的密封；动密封是指转轴出口处的机械密封或填料密封等。

反应釜上还根据工艺要求配有各种接管口、人孔、手孔、视镜及支座等部件。

反应釜的机械设计是在工艺要求确定之后进行的。

反应釜的工艺要求通常包括反应釜的容积，最大工作压力，工作温度，工作介质及腐蚀情况，传热面积，搅拌形式，转速及功率，配备哪些接管等几项内容。

这些要求一般以表格及示意图形式反应在工艺人员提出的设备设计要求当中。

搅拌设备在工业中的作用和地位:化工过程可分为传递过程(热量传递、质量传递的物理过程)和化学反应过程。

通常，反应设备都是过程工业的核心设备。

本课题之所以介绍搅拌设备，这是因为搅拌设备是一种典型的在静态容器的基础上加入动态机械的特殊设备。

混凝土搅拌机设计毕业设计++++++++++++++++++闽南理工学院毕业设计题目混凝土搅拌机设计系别光电与机电工程系专业机械设计与制造班级 1010161学号 19姓名陈尧明指导教师王伟完成时间 2013年5月评定成绩++++++++++++++++++教务处制年月日摘要本次设计的混凝土搅拌机是我们的主要设计机型。

它是强制式卧轴混凝土搅拌机中的一种，强制式混凝土搅拌机不仅能搅拌干硬性混凝土，而且能搅拌轻骨料混凝土，能使混凝土达到强烈的搅拌作用，搅拌非常均匀，生产率高，质量好，成本低。

它是目前国内较为新型的搅拌机，整机结构紧凑、外型美观。

其主要组成结构包括：搅拌装置，搅拌传动系统，上料、卸料系统，供水系统，机架及行走系统，电气控制系统，润滑系统等。

主要设计计算内容是混凝土搅拌机机架的设计，主要包括：整体结构方案的确定、电动机的选择和主要参数计算、联轴器选型、搅拌轴的设计与校核、轴承的润滑密封、润滑系统的设计、混凝土搅拌机的装配图及零部件图的绘制。

关键词：混凝土搅拌机，机架，槽钢。

++++++++++++++++++ABSTRACTThis design JS750 concrete mixer is our main design model. It is forced horizontal-axis concrete mixer, forced one of concrete mixer can not only the mixing of dry, rigid concrete, and can stir light weight aggregate concrete, can make concrete achieve strong mixing effect, stirring very evenly, productivity is high, quality is good, the cost is low. It is the present domestic relatively new mixer, the machine has compact structure, good appearance. Its main composition structure including: agitator, stirring transmission system, loading, unloading system, water supply system, rack and mobile system, electric++++++++++++++++++control system, lubrication system, etc.Main design calculation content is JS750 concrete mixer frame design, mainly including: overall structure scheme determination, the choice and the main parameters of electric motor calculation, stirring shaft couplings selection, the design and check, the lubrication seal, lubrication system design, the JS750 concrete mixer parts and assembly drawing.Key words: concrete mixer, rack, the channel。

小型混凝土搅拌机毕业设计设计背景：混凝土是建筑工程中常用的材料之一，搅拌机是混凝土搅拌的主要设备之一、目前市场上的混凝土搅拌机大多体积庞大，操作复杂，不适合一些小型建筑工地使用。

因此，本设计旨在设计一种小型混凝土搅拌机，满足小型建筑工地对混凝土搅拌的需求。

设计原理：小型混凝土搅拌机的设计原理是通过旋转搅拌罐体和搅拌叶片，使混凝土均匀混合。

搅拌罐体采用特殊的结构设计，以提高混凝土的搅拌效果。

搅拌机主要由电机、减速机和搅拌罐体组成。

电机提供动力，减速机降低电机的转速，并通过轴传动将动力传递给搅拌叶片，从而实现混凝土的搅拌。

设计步骤：1.确定设计要求：根据小型建筑工地对混凝土搅拌的需求，确定搅拌机的容量、转速和功率等设计要求。

2.选取电机和减速机：根据设计要求选取合适的电机和减速机。

电机的功率应能满足混凝土搅拌的需要，而减速机的传动比要能使电机输出的转速适合搅拌叶片的旋转速度。

3.设计搅拌罐体和搅拌叶片：根据搅拌机的容量和混凝土的搅拌效果要求，设计合适的搅拌罐体和搅拌叶片。

搅拌罐体应具有合适的形状和内部结构，以提高混凝土的搅拌效果。

4.设计传动系统：根据电机和减速机的选取结果，设计合适的传动系统，将动力传递给搅拌叶片，实现混凝土的搅拌。

5.制造和安装：根据设计结果，制造搅拌机的各个部件，并进行安装和调试。

6.性能测试和评价：对设计的小型混凝土搅拌机进行性能测试，包括搅拌效果、转速稳定性和能耗等方面的评价。

设计特点：1.小型化：相比市场上的混凝土搅拌机，本设计的搅拌机体积更小，便于在小型建筑工地使用。

2.简化操作：本设计的搅拌机操作简单，方便工人使用。

3.搅拌效果好：通过特殊的搅拌罐体和搅拌叶片设计，搅拌效果更好，混凝土搅拌均匀。

总结：通过设计一款小型混凝土搅拌机，能够满足小型建筑工地对混凝土搅拌的需求。

这对于提高小型建筑工地的施工效率，降低人力成本具有重要意义。

同时，本设计可以为混凝土搅拌机的技术创新提供参考和借鉴。

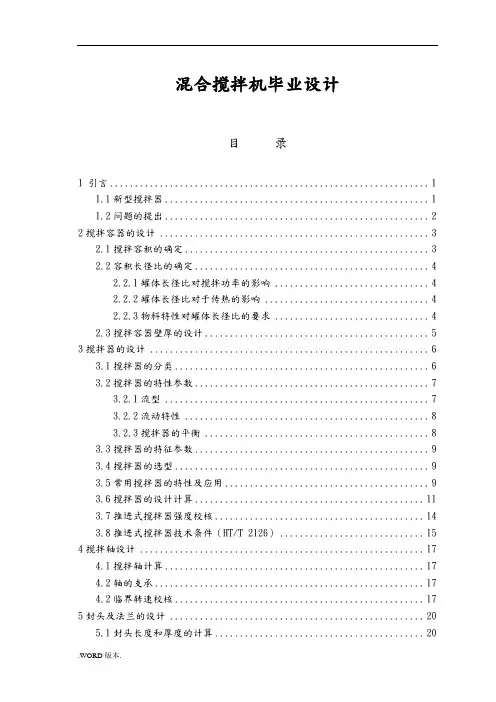

混合搅拌机毕业设计目录1 引言 (1)1.1新型搅拌器 (1)1.2问题的提出 (2)2搅拌容器的设计 (3)2.1搅拌容积的确定 (3)2.2容积长径比的确定 (4)2.2.1罐体长径比对搅拌功率的影响 (4)2.2.2罐体长径比对于传热的影响 (4)2.2.3物料特性对罐体长径比的要求 (4)2.3搅拌容器壁厚的设计 (5)3搅拌器的设计 (6)3.1搅拌器的分类 (6)3.2搅拌器的特性参数 (7)3.2.1流型 (7)3.2.2流动特性 (8)3.2.3搅拌器的平衡 (8)3.3搅拌器的特征参数 (9)3.4搅拌器的选型 (9)3.5常用搅拌器的特性及应用 (9)3.6搅拌器的设计计算 (11)3.7推进式搅拌器强度校核 (14)3.8推进式搅拌器技术条件（HT/T 2126） (15)4搅拌轴设计 (17)4.1搅拌轴计算 (17)4.2轴的支承 (17)4.2临界转速校核 (17)5封头及法兰的设计 (20)5.1封头长度和厚度的计算 (20)5.2法兰的选用 (21)5.2.1压力容器法兰标准 (21)5.2.2管法兰标准 (22)6传动装置 (23)6.1电动机的选用 (23)6.2减速机的选用 (23)6.2.1搅拌常用减速器 (23)6.2.2减速器选型原则 (24)6.2.3减速器的选用 (25)6.3机架的选用 (25)6.4轴封的选用 (25)结论 (27)谢辞 (28)参考文献 (29)外文资料 (30)1 引言1.1新型搅拌器搅拌混合技术的进展总是围绕着两个中心展开的，一方面是开发新型、高效的搅拌设备，另一方面是快速和正确地选择和设计搅拌设备。

自1998年以来，国外有很多新型搅拌器被开发出来，然而这些搅拌器的设计参数很少发表。

以下从国外各著名搅拌设备公司的新型搅拌器产品样本中收集到的信息作一些简单的介绍。

新型高效搅拌设备的开发是以相关产业的需求为背景的。

如一个合成纤维工厂中，作为核心设备的聚合反应器仅两台，而与之配套的配料罐、溶解罐、稀释罐、缓冲罐等辅助搅拌设备则多达30多台，通常这些辅助搅拌设备的操作条件并不苛刻，搅拌的目的多是以混合、固体原材料的溶解和配制固—液悬浮液为主，其搅拌设备用轴流式叶轮或45°折叶涡轮。
