43CRT讲义显示器的图像显示特点

1、绪论 ........................................................................................................................... 2 2、CRT显像管的基本结构 ................................................................................................ 2 2.1、电子枪 ............................................................................................................. 3 2.2、玻壳 ................................................................................................................. 4 1.3 、荧光屏............................................................................................................ 4 1.4偏转线圈 ............................................................................................................ 4 1．4.1、偏转线圈的组成 ................................................................................... 5 1.4荫罩 ................................................................................................................... 5 2、 CRT的工作原理及特性 .............................................................................................. 6 2．1 CRT的工作原理 ................................................................................................ 6 2.2 CRT的特性 ......................................................................................................... 7 2．2．1调制特性 .............................................................................................. 7 2．2．2、点距 ................................................................................................... 8 2．2．3、 场频 ................................................................................................. 8 2．2．4、行频 ................................................................................................... 9 2．2．5、分辨率 ............................................................................................... 9 2．2．6、安全认证 ............................................................................................ 9 2．2．7、视频带宽 .......................................................................................... 10 3. CRT显示器的分类 ..................................................................................................... 10 4、CRT显示器优缺点 ..................................................................................................... 10 总 结 ..........................................................................................................................11 参考文献.........................................................................................................................11

crt显示器工作原理和基本概述是什么

用来向人反映文字、图像、游戏等，可以说使用广泛。那么，显示器的工作原理是什么呢?围绕"crt显示器怎么使用"作为问题，由店铺带你探寻所求的新事物吧!欢迎观看!

CRT显示器 工作原理

CRT显示器(学名为“阴极射线显像管”)是就是这样一种装置，它主要由电子枪(Electron gun)、偏转线圈(Deflection coils)、荫罩(Shadow mask)、荧光粉层(phosphor)和玻璃外壳五部分组成。其中我们印象最深的肯定是玻璃外壳，也可以叫做荧光屏，因为它的内表面可以显示丰富的色彩图像和清晰的文字。CRT显示器是怎样将三原色原理用在其中。当然，并不是直接将这三原色画在荧光屏上，而是用电子束来进行控制和表现的。

1、电子枪是如何工作的

CRT显示器电子枪工作原理示意图

这首先有赖于荧光粉层，在荧光屏上涂满了按一定方式紧密排列的红、绿、蓝三种颜色的荧光粉点或荧光粉条，称为荧光粉单元，相邻的红、绿、蓝荧光粉单元各一个为一组，学名称之为像素。每个像素中都拥有红、绿、蓝(R、G、B)三原色，根据我们刚才所说的三原色理论，这就有了形成千变万化色彩的基础。然而，怎样把这三原色混合成丰富的色彩。我们通过电子枪(Electron gun)来解决这个问题，没错，电子枪就好像手枪一样，可以发射，不过发射的不是子弹，而是非常高速的电子束。其工作原理是由灯丝加热阴极，阴极发射电子，然后在加速极电场的作用下，经聚焦极聚成很细的电子束，在阳极高压作用下，获得巨大的能量，以极高的速度去轰击荧光粉层。这些电子束轰击的目标就是荧光屏上的三原色。为此，电子枪发射的电子束不是一束，而是三束，它们分别受电脑显卡R、 G、 B三个基色视频信号电压的控制，去轰击各自的荧光粉单元。受到高速电子束的激发，这些荧光粉单元分别发出强弱不同的红、绿、蓝三种光。根据空间混色法(将三个基色光同时照射同一表面相邻很近的三个点上进行混色的方法)产生丰富的色彩，这种方法利用人们眼睛在超过一定距离后分辨力不高的特性，产生与直接混色法相同的效果。用这种方法可以产生不同色彩的像素，而大量的不同色彩的像素可以组成一张漂亮的画面，而不断变换的画面就成为可动的图像。很显然，像素越多，图像越清晰、细腻，也就更逼真。可是，怎样用电子枪来同时激发这数以万计的像素发光并形成画面。

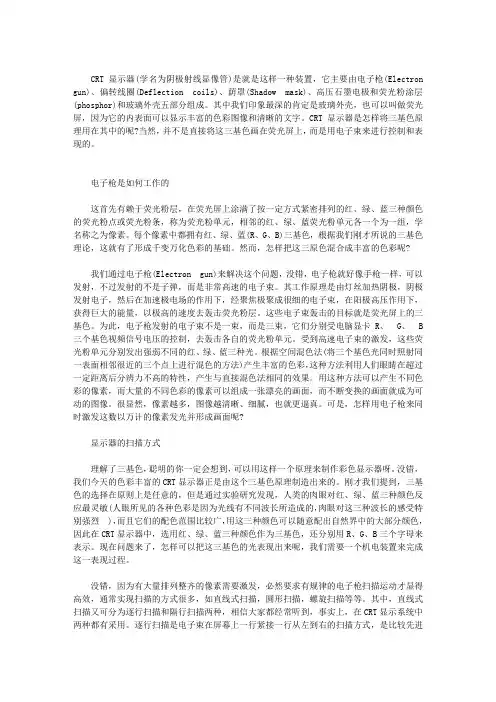

CRT显示器(学名为阴极射线显像管)是就是这样一种装置，它主要由电子枪(Electron

gun)、偏转线圈(Deflection coils)、荫罩(Shadow mask)、高压石墨电极和荧光粉涂层(phosphor)和玻璃外壳五部分组成。其中我们印象最深的肯定是玻璃外壳，也可以叫做荧光屏，因为它的内表面可以显示丰富的色彩图像和清晰的文字。CRT显示器是怎样将三基色原理用在其中的呢?当然，并不是直接将这三基色画在荧光屏上，而是用电子束来进行控制和表现的。

电子枪是如何工作的

这首先有赖于荧光粉层，在荧光屏上涂满了按一定方式紧密排列的红、绿、蓝三种颜色的荧光粉点或荧光粉条，称为荧光粉单元，相邻的红、绿、蓝荧光粉单元各一个为一组，学名称之为像素。每个像素中都拥有红、绿、蓝(R、G、B)三基色，根据我们刚才所说的三基色理论，这就有了形成千变万化色彩的基础。然而，怎样把这三原色混合成丰富的色彩呢?

我们通过电子枪(Electron gun)来解决这个问题，没错，电子枪就好像手枪一样，可以发射，不过发射的不是子弹，而是非常高速的电子束。其工作原理是由灯丝加热阴极，阴极发射电子，然后在加速极电场的作用下，经聚焦极聚成很细的电子束，在阳极高压作用下，获得巨大的能量，以极高的速度去轰击荧光粉层。这些电子束轰击的目标就是荧光屏上的三基色。为此，电子枪发射的电子束不是一束，而是三束，它们分别受电脑显卡R、 G、 B三个基色视频信号电压的控制，去轰击各自的荧光粉单元。受到高速电子束的激发，这些荧光粉单元分别发出强弱不同的红、绿、蓝三种光。根据空间混色法(将三个基色光同时照射同一表面相邻很近的三个点上进行混色的方法)产生丰富的色彩，这种方法利用人们眼睛在超过一定距离后分辨力不高的特性，产生与直接混色法相同的效果。用这种方法可以产生不同色彩的像素，而大量的不同色彩的像素可以组成一张漂亮的画面，而不断变换的画面就成为可动的图像。很显然，像素越多，图像越清晰、细腻，也就更逼真。可是，怎样用电子枪来同时激发这数以万计的像素发光并形成画面呢?

--

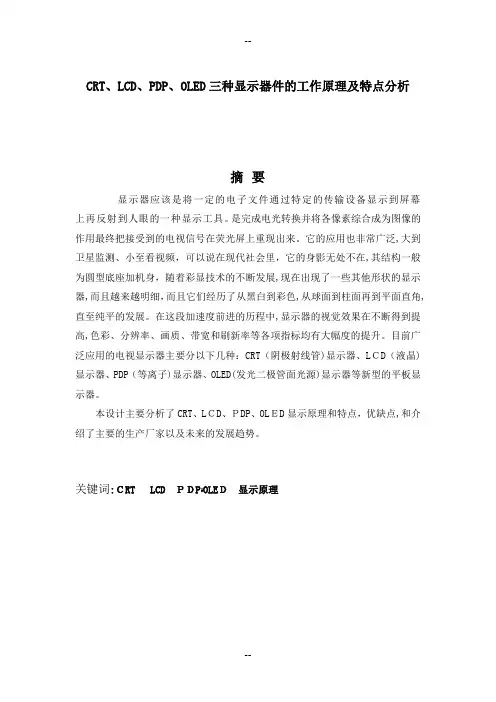

-- CRT、LCD、PDP、OLED三种显示器件的工作原理及特点分析

摘 要

显示器应该是将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的一种显示工具。是完成电光转换并将各像素综合成为图像的作用最终把接受到的电视信号在荧光屏上重现出来。它的应用也非常广泛,大到卫星监测、小至看视频，可以说在现代社会里，它的身影无处不在,其结构一般为圆型底座加机身，随着彩显技术的不断发展,现在出现了一些其他形状的显示器,而且越来越明细，而且它们经历了从黑白到彩色,从球面到柱面再到平面直角,直至纯平的发展。在这段加速度前进的历程中,显示器的视觉效果在不断得到提高,色彩、分辨率、画质、带宽和刷新率等各项指标均有大幅度的提升。目前广泛应用的电视显示器主要分以下几种：CRT（阴极射线管)显示器、LＣD（液晶)显示器、PDP（等离子)显示器、OLED(发光二极管面光源)显示器等新型的平板显示器。

本设计主要分析了CRT、LＣD、ＰDP、OLＥD显示原理和特点，优缺点,和介绍了主要的生产厂家以及未来的发展趋势。

关键词:ＣRT LCD ＰＤPﻩOLEＤ 显示原理

--

-- 目录

--

--

绪 论

CＲT是一种使用阴极射线管的显示器,曾是应用最广泛的显示器之一，CRT纯平显示器具有可视角度大、无坏点、色彩还原度高、色度均匀、可调节的多分辨率模式、响应时间极短等ＬCD显示器难以超越的优点,而且现在的CＲＴ显示器价格要比LCＤ显示器便宜不少。

LCＤ 液晶显示器是，LCD

的构造是在两片平行的玻璃当中放置液态的晶体,两片玻璃中间有许多垂直和水平的细小电线，透过通电与否来控制杆状水晶分子改变方向，将光线折射出来产生画面。比CＲT要好的多，但是价钱较其贵。现在LCＤ已经替代ＣＲT成为主流，价格也已经下降了很多,并已充分的普及。

PDＰ等离子显示板，是一种利用气体放电的显示技术,其工作原理与日光灯很相似。它采用等离子管作为发光元件,屏幕上每一个等离子管对应一个像素,屏幕以玻璃作为基板,基板间隔一定距离,四周经气密性封接形成一个个放电空间。放电空间内充入氖、氙等混合惰性气体作为工作媒质。在两块玻璃基板的内侧面上涂有金属氧化物导电薄膜作激励电极。 当向电极上加入电压，放电空间内混合气体便发生等离子体放电现象。气体等离子体放电产生紫外线,紫外线激发荧光屏，荧光屏发射出可见光，显现出图像。
