游标卡尺的原理与使用

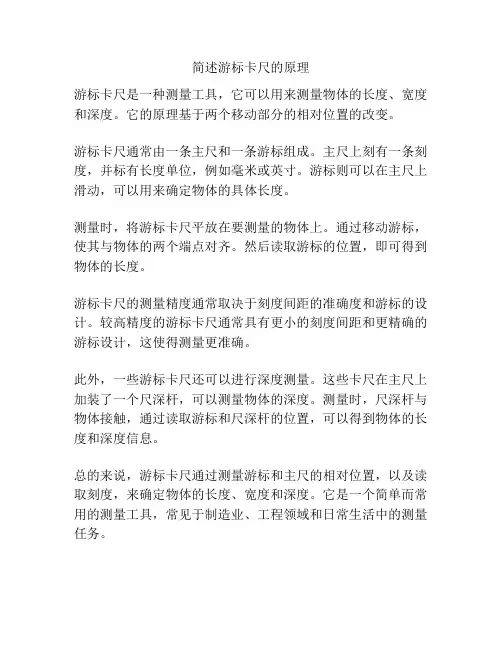

简述游标卡尺的原理
游标卡尺是一种测量工具，它可以用来测量物体的长度、宽度和深度。

它的原理基于两个移动部分的相对位置的改变。

游标卡尺通常由一条主尺和一条游标组成。

主尺上刻有一条刻度，并标有长度单位，例如毫米或英寸。

游标则可以在主尺上滑动，可以用来确定物体的具体长度。

测量时，将游标卡尺平放在要测量的物体上。

通过移动游标，使其与物体的两个端点对齐。

然后读取游标的位置，即可得到物体的长度。

游标卡尺的测量精度通常取决于刻度间距的准确度和游标的设计。

较高精度的游标卡尺通常具有更小的刻度间距和更精确的游标设计，这使得测量更准确。

此外，一些游标卡尺还可以进行深度测量。

这些卡尺在主尺上加装了一个尺深杆，可以测量物体的深度。

测量时，尺深杆与物体接触，通过读取游标和尺深杆的位置，可以得到物体的长度和深度信息。

总的来说，游标卡尺通过测量游标和主尺的相对位置，以及读取刻度，来确定物体的长度、宽度和深度。

它是一个简单而常用的测量工具，常见于制造业、工程领域和日常生活中的测量任务。

0
1
2
3
4
5
6
7
8
9
10
0 1 2 3 4 5 6 7 8 9 0
结构与功能
原理与读数
一.结构与功能
内径测脚 锁定旋钮 主尺 深度窄片
0
1
2
3
4
5
6
7
8
9
10
0
1
2
3
4
5
6
7
8
9
0
被测球体
游标尺
外径测脚
两条零刻线的间距等于 各测量点的间距
0
1
常 见 卡 尺
.
0 0
0
5
10
1
2
3
0
10
20
1
2
3
4
5
6
7
8
9
10
0
1
2
3
4
5
6
7
8
9
0
基本工作原理——错位放大法 二、基本工作原理 错位放大法
0
1
2
3
0
4
5
6
7
1
8
9
10
二、基本工作原理——错位放大法 基本工作原理 错位放大法
0 1 2 3 4 5 6 7 8 9 10
5
5
将主尺的9小格 毫米长度平均分成 将主尺的 小格9毫米长度平均分成 份，做 小格 毫米长度平均分成10份 成游标尺，游标尺的每小格即为0.9毫米 毫米,比主 成游标尺，游标尺的每小格即为 毫米 比主 尺相应小0.1毫米 毫米,根据游标尺和主尺的刻度错 尺相应小 毫米 根据游标尺和主尺的刻度错 位可测量不足一毫米的长度

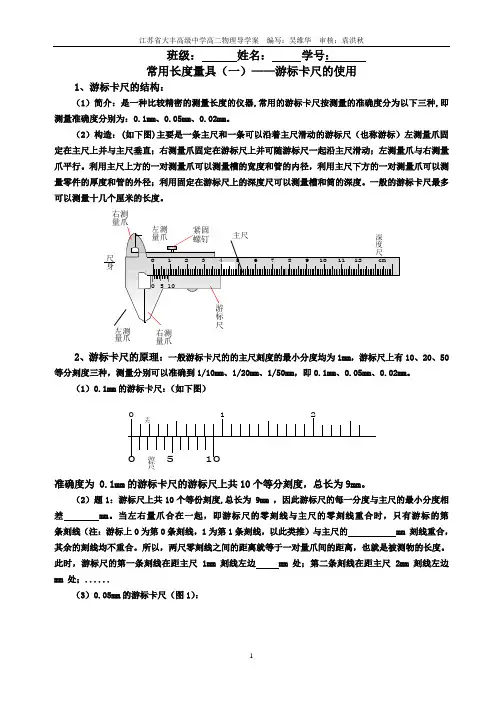

班级： 姓名： 学号： 常用长度量具（一）——游标卡尺的使用1、游标卡尺的结构：（1）简介：是一种比较精密的测量长度的仪器,常用的游标卡尺按测量的准确度分为以下三种,即测量准确度分别为：0.1mm 、0.05mm 、0.02mm 。

（2）构造：(如下图)主要是一条主尺和一条可以沿着主尺滑动的游标尺（也称游标）左测量爪固定在主尺上并与主尺垂直；右测量爪固定在游标尺上并可随游标尺一起沿主尺滑动；左测量爪与右测量爪平行。

利用主尺上方的一对测量爪可以测量槽的宽度和管的内径，利用主尺下方的一对测量爪可以测量零件的厚度和管的外径；利用固定在游标尺上的深度尺可以测量槽和筒的深度。

一般的游标卡尺最多可以测量十几个厘米的长度。

右测右测量爪量爪2、游标卡尺的原理：一般游标卡尺的的主尺刻度的最小分度均为1mm ，游标尺上有10、20、50等分刻度三种，测量分别可以准确到1/10mm 、1/20mm 、1/50mm ，即0.1mm 、0.05mm 、0.02mm 。

（1）0.1mm 的游标卡尺：（如下图）0 5 10 游标尺0 12主尺准确度为 0.1mm 的游标卡尺的游标尺上共10个等分刻度，总长为9mm 。

（2）题1：游标尺上共10个等份刻度,总长为 9mm ，因此游标尺的每一分度与主尺的最小分度相差 mm 。

当左右量爪合在一起，即游标尺的零刻线与主尺的零刻线重合时，只有游标的第 条刻线（注：游标上0为第0条刻线，1为第1条刻线，以此类推）与主尺的 mm 刻线重合，其余的刻线均不重合。

所以，两尺零刻线之间的距离就等于一对量爪间的距离，也就是被测物的长度。

此时，游标尺的第一条刻线在距主尺 1mm 刻线左边 mm 处；第二条刻线在距主尺 2mm 刻线左边 mm 处；......（3）0.05mm 的游标卡尺（图1）：图1准确度为 0.05mm的游标卡尺的游标尺上共20个等分刻度，总长为19mm。

0.05mm的游标卡尺（图2）：图2准确度为 0.02mm的游标卡尺的游标尺上共50个等分刻度，总长为49mm。

读数规则： 固定刻度 + 可动刻度 注意：必须估读！
使用螺旋测微器应注意以下几点： 使用螺旋测微器应注意以下几点： 测量前，当小砧和测微螺杆并拢时， ①测量前，当小砧和测微螺杆并拢时，可动刻度 的零点与固定刻度的零点不相重合，将出现零误差， 的零点与固定刻度的零点不相重合，将出现零误差， 应加以修正， 应加以修正，即在最后测长度的读数上去掉零误差的 数值。 数值。 测量时， ②测量时，在测微螺杆快靠近被测物体时应停止 使用旋钮，而改用微调旋钮，避免产生过大的压力， 使用旋钮，而改用微调旋钮，避免产生过大的压力， 既可使测量结果精确，又能保护螺旋测微器。 既可使测量结果精确，又能保护螺旋测微器。 读数时， ③读数时，要注意固定刻度尺上表示半毫米的刻 线是否已经露出。 线是否已经露出。 读数时，千分位有一位估读数字， ④读数时，千分位有一位估读数字，不能随便扔 掉，即使固定刻度的零点正好与可动刻度的某一刻度 线对齐，千分位上也应读取为“ 。 线对齐，千分位上也应读取为“0”。
原理和使用 螺旋测微器是依据螺旋放大的原理制成的， 螺旋测微器是依据螺旋放大的原理制成的， 即螺杆在螺母中旋转一周， 即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线 方向前进或后退一个螺距的距离。因此， 方向前进或后退一个螺距的距离。因此，沿轴线 方向移动的微小距离， 方向移动的微小距离，就能用圆周上的读数表示 出来。螺旋测微器的精密螺纹的螺距是0.5mm 0.5mm， 出来。螺旋测微器的精密螺纹的螺距是0.5mm，可 动刻度有50个等分刻度，可动刻度旋转一周， 50个等分刻度 动刻度有50个等分刻度，可动刻度旋转一周，测 微螺杆可前进或后退0.5mm 因此旋转每个小分度， 0.5mm， 微螺杆可前进或后退0.5mm，因此旋转每个小分度， 相当于测微螺杆前进或后退这0.5/50=0.01mm 0.5/50=0.01mm。 相当于测微螺杆前进或后退这0.5/50=0.01mm。可 可动刻度每一小分度表示0.01mm 0.01mm， 见，可动刻度每一小分度表示0.01mm，所以螺旋 测微器可准确到0.01mm 由于还能再估读一位， 0.01mm。 测微器可准确到0.01mm。由于还能再估读一位， 可读到毫米的千分位，故又名千分尺。 可读到毫米的千分位，故又名千分尺。
