市政工程排水管道改造设计与养护方案

2017-2019年XX区市政排水设施维修养护项目合同技术方案XX有限公司二〇一七年三月七日目录第一章编制说明及工程概况 (1)第一节编制说明 (1)第二节对项目的总体认识 (1)第二章实施方案 (3)第三章工程施工的重点难点及解决方案 (12)第一节重点、难点的分析 (12)第二节解决方案 (12)第四章交通疏导安排 (13)第五章应急抢险方案 (17)第一节事故应急救援机构的职责 (17)第二节事故应急救援工作程序 (18)第三节事故应急救援器材、设备及管理 (18)第四节事故信息收集联系与上报 (18)第五节对受伤人员的抢救处理方法 (18)第六节总结与完善 (19)第七节附则 (19)第六章安全生产管理办法及文明施工保障措施 (21)第一节安全管理保证制度 (22)第二节安全管理的要点 (23)第三节文明施工保障措施 (23)第七章质量和技术保障措施 (24)第八章环境保护措施 (25)第一章编制说明及工程概况第一节编制说明我公司对本工程非常重视，派出施工经验丰富的优秀管理团队，管理本工程项目，结合本工程具体情况及本工程的施工重点、难点、关键控制点，编制详细的施工方案，认真组织施工。

我们将在施工过程中全力配合建设单位，将安全质量管理放在首位，按合同对工程进度实施动态控制，给业主一份满意的答卷。

一、检测规范、标准和规程1.《城镇排水管道检测与评估技术规程》（CJJ181—2012）；2.《城镇排水管渠与泵站维护技术规程》（CJJ 68—2007）；3.《排水管道维护安全技术规范》（CJJ 6-2009）；4.《城镇公共排水管道检测与评估技术规程》（DB44/T 1025-2012）；5.《排水管渠维修养护技术规范》（DBJ440100/T 146-2012）。

第二节对项目的总体认识一、检测概况二、检测目标（一）工期目标检测服务期含盖各子项工程项目检测范围内整个施工期。

具体开始工作的时间以甲方书面通知为准，若工程施工工期滞后则本项目检测服务期顺延到所有内容进行完成为止。

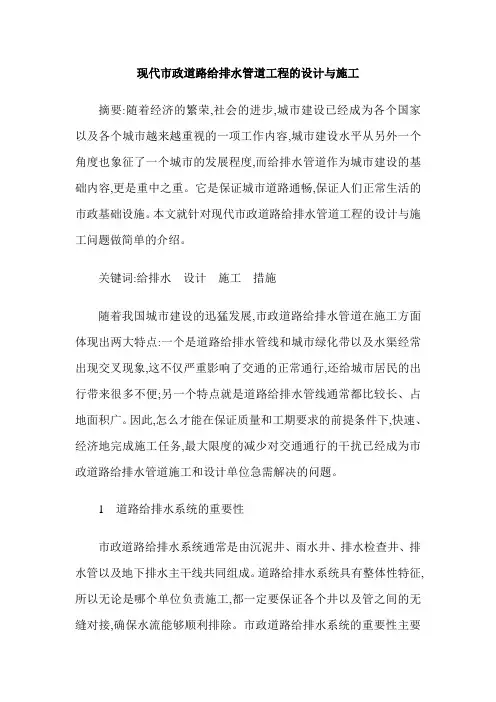

现代市政道路给排水管道工程的设计与施工摘要:随着经济的繁荣,社会的进步,城市建设已经成为各个国家以及各个城市越来越重视的一项工作内容,城市建设水平从另外一个角度也象征了一个城市的发展程度,而给排水管道作为城市建设的基础内容,更是重中之重。

它是保证城市道路通畅,保证人们正常生活的市政基础设施。

本文就针对现代市政道路给排水管道工程的设计与施工问题做简单的介绍。

关键词:给排水设计施工措施随着我国城市建设的迅猛发展,市政道路给排水管道在施工方面体现出两大特点:一个是道路给排水管线和城市绿化带以及水渠经常出现交叉现象,这不仅严重影响了交通的正常通行,还给城市居民的出行带来很多不便;另一个特点就是道路给排水管线通常都比较长、占地面积广。

因此,怎么才能在保证质量和工期要求的前提条件下,快速、经济地完成施工任务,最大限度的减少对交通通行的干扰已经成为市政道路给排水管道施工和设计单位急需解决的问题。

1 道路给排水系统的重要性市政道路给排水系统通常是由沉泥井、雨水井、排水检查井、排水管以及地下排水主干线共同组成。

道路给排水系统具有整体性特征,所以无论是哪个单位负责施工,都一定要保证各个井以及管之间的无缝对接,确保水流能够顺利排除。

市政道路给排水系统的重要性主要体现在以下三个方面。

(1)大量的降雨会直接影响城市道路,严重的可能会直接冲毁路基或者路肩边坡;如果水流进入道路的结构层里面还会浸湿粒料层,导致道路基层强度减弱,使沥青面层产生剥落与松散现象;如果水渗入到路基内部还会由于土基湿软引起路基的冻胀、翻浆甚至边坡塌方;对于水泥混凝土路面,因为接缝比较多,所以如果水流从接缝处渗入到路面结构中,在行车作用下,会产生动力压力,直接软化接缝周围的细颗粒集料,造成错台或者断裂等。

(2)在含水层中的潜水,距离地面比较近,所以在重力的作用下很容易集中,破坏局部路基,降低路基的稳定性和强度,严重的还会引起冻胀或者边坡滑坍的现象。

(3)如果水作用于道路的时间比较长,就会大大降低路面的强度,一旦水流进入到封闭性差的道路里面会形成松软土层,容易出现路面沉降等;遇到洪涝季节可能会损毁路基以及周边附属物。

排污管道施工方案编制人：审核人：审批人：目录一、编制依据二、工程概况三、主要工程量四、工期目标五、施工方法六、质量保证措施七、安全保证措施八、污水管道剖面图九、污水检查井剖面图13#楼北侧住户污水管道改造工程专项施工方案一、编制依据1．甲方指令单。

2．中华人民共和国国家标准，部颁各种技术规范、规程。

3．《城镇道路施工与质量验收规范》CJJ1-20085．《给排水管道施工及验收规范》（GB50268-2008）6．《给水排水构造物施工及验收规范》（GBJ141-90）7．《中国建筑标准设计研究院排水检查井标准设计图集》06MS201/01(03)S2018、《国家建筑标准设计图集》02S403/05S502/03S502二、工程概况本工程下水道工程由财源街国贸宾馆到更新小区在校场街排污口，由江苏中南建筑产业集团有限责任公司泰安财源街项目经理部承担对其改造工程。

本工程由南向北重新修建一条污水管道。

全长大约200m。

管道及管道基础：本工程主要采用承插口的钢筋混凝土雨水管，管径D600。

污水管道均采用砂基础。

三、主要工程量工程施工项目两项，本工程主要实物工程量详见附表3-1。

实物工程量汇总表3-1四、工期目标本工程接到甲方指令单后30天内完成。

五、施工方法1.施工部署施工埋置深的污水管，管材应将插口顺水流方向，承口逆水流方向，由下游向上游依次安装。

2.排水工程的施工顺序土方开挖→降水→施工放样→管沟开挖（槽壁支护）→垫层、基础施工→管道安装→管座及接口施工→排水检查井浇筑→管道闭水试验→管沟回填。

2.1土方开挖2.1.1本工程由于土方量大，土方开挖采用机械开挖，因为场地中存在原财源街小学拆迁楼的基础，需要采用油锤破碎。

土方挖到坑底标高+20cm处，采用人工清土的方式，清理基槽。

管道最浅处保证管道埋深1m，保证千分之三的坡度，采用一台320挖机由北向南开挖。

2.2降水措施2.2.1本工程污水管道埋置深度为1米，由于地下水位较浅，，槽底处于粉质粘土层，含水量大，地下水位高，故采用明排水，在沟底设置300*300*500盲沟中间填筑石子。

市政给水管道工程施工组织设计方案市政给水管道工程施工方案第一章工程概况和编制依据工程概况本项目是一项市政给水管道工程，位于某市区域内。

工程总长度为10公里，管道直径为600毫米，采用埋地敷设方式。

该工程的施工目的是为了满足该区域居民日常生活和工业生产用水需求。

编制依据本施工组织设计的主要编制依据为下列文件规范：1.《城市给水排水工程施工及验收规范》2.《市政公用工程施工安全技术规范》3.《建设工程施工组织设计规范》第二章施工准备施工现场生产准备现场调查踏勘和环境调查在施工前，必须对施工现场进行全面的调查和踏勘，了解地质、水文、气象等情况。

同时，还需进行环境调查，确保施工不会对周边环境造成污染。

设备及物质准备在施工前，需要准备好所需的设备和物资，包括挖掘机、铲车、水泵、管道材料等。

同时，还需进行设备的检查和维护，确保设备能够正常运行。

现场四通一平在施工前，需要进行现场四通一平，即将施工现场的地面进行平整，确保施工安全和施工质量。

施工人员及图纸准备在施工前，需要确定施工人员的数量和质量，并进行培训。

同时，还需准备好施工图纸，确保施工按照设计要求进行。

管道定线与放线准备在进行沟槽开挖之前，需要进行管道的定线和放线准备。

这一步骤的目的是为了确保沟槽的准确位置和深度，以便后续的施工能够顺利进行。

在进行定线和放线之前，需要对现场进行勘测和测量，以确定管道的走向和深度，并在地面上进行标记。

然后，根据标记的位置和深度，进行管道的放线，确保管道的位置和深度准确无误。

沟槽的土方开挖施工沟槽的土方开挖施工是沟槽施工的关键步骤之一。

在进行土方开挖之前，需要对现场进行勘测和测量，确定沟槽的准确位置和深度，并根据设计要求进行开挖。

在进行开挖时，需要注意挖土的深度和坡度，确保沟槽的断面尺寸和坡度符合设计要求。

同时，还需要注意挖土的质量和安全，避免出现土方滑坡、坍塌等安全事故。

沟槽断面设计沟槽断面设计是沟槽施工的重要环节之一。
