十、Mapgis与Section坐标投影

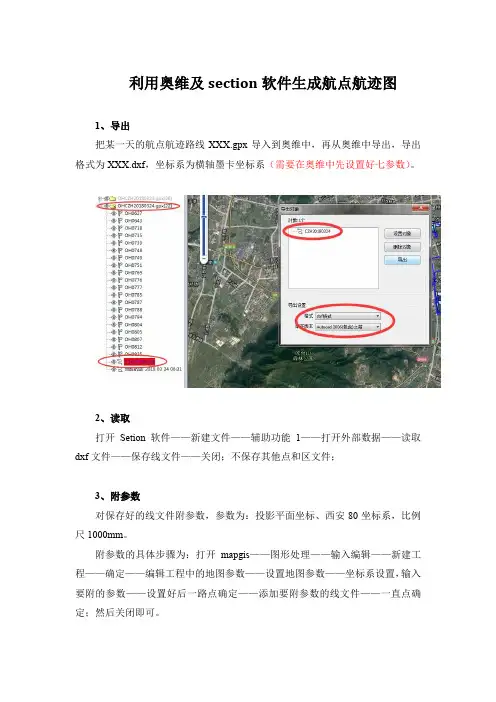

利用奥维及section软件生成航点航迹图

1、导出

把某一天的航点航迹路线XXX.gpx导入到奥维中，再从奥维中导出，导出

格式为XXX.dxf，坐标系为横轴墨卡坐标系（需要在奥维中先设置好七参数）。

2、读取

打开Setion软件——新建文件——辅助功能1——打开外部数据——读取

dxf文件——保存线文件——关闭；不保存其他点和区文件；

3、附参数

对保存好的线文件附参数，参数为：投影平面坐标、西安80坐标系，比例

尺1000mm。

附参数的具体步骤为：打开mapgis——图形处理——输入编辑——新建工

程——确定——编辑工程中的地图参数——设置地图参数——坐标系设置，输入

要附的参数——设置好后一路点确定——添加要附参数的线文件——一直点确

定；然后关闭即可。

4、投影变换

打开Mapgis——实用服务——投影变换——P投影转换——B成批文件转换

——导入要转换的线文件——设置好转换前后各参数——开始投影——然后关

闭即可。

5、无参化处理（重点）

打开Mapgis——图形处理——输入编辑——新建工程——从文件中导入—

—导入无参化文件——确定——添加要无参化的线文件——关闭即可。

6、再次附参数

此次附参数主要为西安80坐标、比例尺为1:50000。附完参数后——从文件

中导入（顺便检查投影变换的参数对不对）——添加文件——新建点文件——右

键压缩保存工程——关闭。

8、导出航点航迹图

打开新建的工程——设置线文件参数为0.2，文字2×2，子图3×3——添加

点文件——投点——调整——保存JPG（分辨率设置根据需要自行设定）——关

闭。

将坐标点导入Mapgis中并连成线

2010-08-21 14:47:25| 分类： 技术方法 | 标签： |字号大中小 订阅

1、将待导入的坐标统一换算成以度为单位（也可以度分秒为单位，但要注意统一就行），按点号、X（指东经）、Y（指南纬，前面要加负号）三列做成Excel文件。后面也可跟其它属性，如点性、备注等列，导入后即可在点属性中显示；

2、将该Excel文件另存为.txt格式，然后，以记事本打开该txt文件；

3、用记事本的“替换”更能，将第一列与第二列之间4个字符的空隔替换为2个字符的空隔，然后保存该txt文件；

4、启动Mapgis6.7主菜单，点“实用服务”，打开“投影变换”系统；

5、点“投影转换”下的“用户文件投影置换”，打开刚才存好的txt件；

6、点“用户投影参数”，“坐标系统类型”设为“地理坐标系”，“椭球参数”设为“19:ARC1950”，然后确定；

7、点“结果投影参数”，“坐标系类型”设为“投影平面直角”，“椭球参数”应与前面设置一致显示为“19:ARC1950”，“投影类型”选为“1:通用横向墨卡托投影坐标系(UTM)”，“比例尺”设为要输出到Mapgis图上所需要的比例尺分母数，“坐标单位”设为“毫米”，“投影中心点经度”设为所在区域的6度带中央经度，其它不管，然后确定；

8、点“按指定分隔符”，点“设置分隔符”，选择“Tab键、逗号、空格、连续分隔符号每个都参与分隔”等项。在“属性名称所在行”中选择“点号、X、Y等”，确定；

9、将“X位于”设为“2”，“Y位于”设为“3”，并在左框数据中点第一个点，使其坐标值出现在右侧的相应框中；

10、点“生成点”，设置所想要的合适的“点图元参数”，再点“投影变换”，然后确定，此时所要导入的点就出现在投影变换系统中，保存该点文件；

12、重复上述5-9步后，点“生成线”，并设置所想要的合适的“线图元参数”，再点“投影变换”，然后确定，此时所导入的点就自动连成线出现在投影变换系统中，保存该线文件。

1 / 1

Mapgis软件中提取坐标及高程技巧

1、坐标提取

利用section软件断线功能-定距等分，把需要的坐标点位上上，之后利用导入导出功能中的导出线坐标点功能即可将坐标点导出。

2、高程提取

利用mapgis中的DTM分析功能，打开数据线文件（已赋高程），处理点线-线高程提取-GRD模型-离散数据网格化得到GRD格式文件。

在图象处理-高程库管理中打开高程文件，利用数据编辑-高程点批量计算功能（注意，格式必须为X在前，Y在后，即625000,4701000格式，直接填坐标，其他都不用加）。当输入坐标时，坐标格式不对，则无法显示高程。

坐标格式如下：62135.55682470084.42035

62136.55648470084.39427

62137.55614470084.3682

62138.5558470084.34212

62139.55546470084.31604

62140.555119470084.28996

注意：输入坐标要与图内的坐标点写法相同。

1 现Section 版本具有的主要功能模块：

1、绘制剖面图功能；

2、绘制柱状图功能；

3、辅助工具Ⅰ和辅助工具Ⅱ（角度花纹填充、CAD 与MapGis 文件互转）；

4、其他功能（暂时未归类功能）。

在编辑视图中，如果状态为准备状态，按住Ctrl 右击，将弹出常用图元编辑快捷菜单；按住Shift 右击，将弹出常用扩展功能快捷菜单。

图元：图面上表示空间实体信息特征的基本单位，MapGis 中的可视信息均以图形符号形式保存，所有这些就是图元；根据空间方式分为点线面三种类型。

图形要素：空间信息中各种实体类型，有代表各类实体的若干图元成。数据实体（如钻孔点）变现为几个参数相同的点，或线，或面。

图层：同一类图形要素或性质相近的一组图形要素的空间数据，以及用于描述这些图形要素特征的属性数据组成的集合构成一个图层。（如钻孔点或者河流线，可以合成一个文件）数据实体表现为一个点（线面）文件。

点图元：呈点状的图形文件，在MapGis 中有注释、子图、圆、弧、图像、版面等6 种类型；

框选：先左键点击某处再按住鼠标左键从左至右以矩形对角线方向拖动，释放左键（实线框）这就是框选操作过程；在框选操作后矩形范围内的图元才被选择。

叉选：先左键点击某处再按住鼠标左键从右至左以矩形对角线方向拖动，释放左键（虚线框）这就是叉选操作过程；在叉选操作后凡与矩形虚线相交的图元均被选择。

点选：按住鼠标左键点击某图元。 右击：点击鼠标右键。单击：点击鼠标左键一次。

滚动：软件支持滚轮鼠标，滚轮外滚为放大图形，内滚为缩小图形。

飞点飞线：是指由于鼠标操作不当在正常图形外无限远的地方产生了点或短线，或其它格式数据转换成MapGis 格式（两者数据记录格式差异）时可能产生飞点飞线。

当前文件：是指在编辑状态中的MapGis 文件，你正在进行编辑操作的文件。

母线与子线：在靠近线等功能时，母（线）是指被靠近的线而子（线）是指靠近的线。
