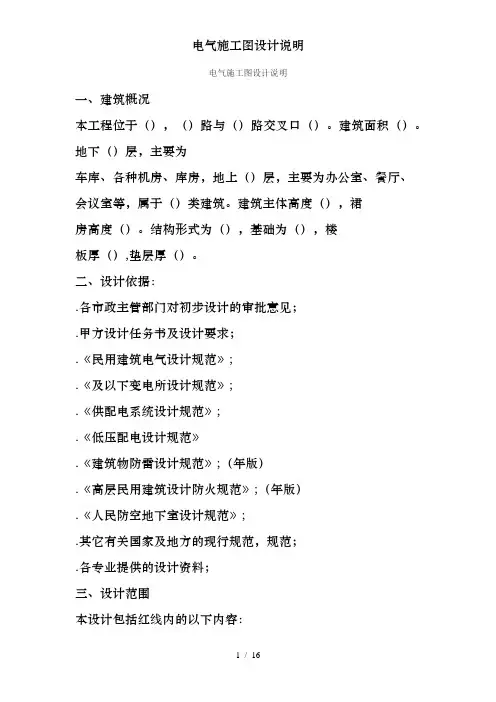

电气施工图设计说明一、建筑概况本工程位于（），（）路与（）路交叉口（）。
建筑面积（）。
地下（）层，主要为车库、各种机房、库房，地上（）层，主要为办公室、餐厅、会议室等，属于（）类建筑。
建筑主体高度（），裙房高度（）。
结构形式为（），基础为（），楼板厚（）,垫层厚（）。
二、设计依据：.各市政主管部门对初步设计的审批意见；.甲方设计任务书及设计要求；.《民用建筑电气设计规范》;.《及以下变电所设计规范》;.《供配电系统设计规范》;.《低压配电设计规范》.《建筑物防雷设计规范》;（年版）.《高层民用建筑设计防火规范》;（年版）.《人民防空地下室设计规范》;.其它有关国家及地方的现行规范，规范；.各专业提供的设计资料；三、设计范围本设计包括红线内的以下内容：.高、低压配电系统；.电力配电系统；.照明配电系统；.楼宇自控系统；.防雷及接地系统；.人防工程；.室外照明系统（与专业厂家配合）；.报告厅，演播室，多功能厅等的调兴照明系统（与专业厂家配合）；.有工艺设备的场所（例如：厨房、电梯等），设计仅预留配电箱；.根据甲方（）文，本工程设计时，公共场所及所有办公室的强电设备均只做预留，强电将电源引至配电箱，预留装修照明仅先期估算照明容量，待以后由室内装修设计负责进行配电盘及平面的二次设计，以防止重复投资。
.本工程电源分界点在高压进线柜处。
四、供电设计.本工程负荷等级为（）级。
.本工程从（）及（）引来两路高压电源，每路均能承担本工程全部负荷。
两路高压电源同时工作，互为备用。
高压电源引至设在本工程（）层的分界室。
变配电所设在地下（）层。
高压为单母线分段运行，手动联络，高压断路器为真空断路器，直流操作（）,继电保护为定时限过流及速断保护。
.用电负荷()()(其中：照明（），电力（）,消防设备（），选用（）台（）变压器。
.选用（一台）柴油发电机组（）作为第三路电源。
.低压为母线分段运行，联络开关设自投自复、自投不自复、手动，转换开关。
