机械手调研报告

电气控制与PLC控制技术

课程设计

题目：坐标式机械手的PLC控制

专业 ： 电气自动化技术

姓名 ： 何建军

学号 ： 123

指导教师 ： 刘冬梅

成绩 ：

目 录

JINGCHU UNIVERSITY OF TECHNOLOGY

第一章 绪 论

长期以来，PLC在工业控制领域发挥着巨大的作用，为各行各业的自动化控制设备提供可靠的控制保证。随着半导体技术、计算机技术和通信技术的发展，PLC也在飞速的发展，PLC不断地采用新技术、不断增强系统的开放性，同时可以和各种组态软件很好的结合使用。所以，PLC将在未来的工业控制领域有着广阔的用武之地。

PLC的主要特点是：从开关量控制发展到顺序控制、运送处理，是自上而下的，连续PID控制等多功能。PID在中断站中，可用一台PC机为主站，多台同型PLC为从站。也可一台PLC为主站，多台同型PLC为从站，构成PLC网络。这比用PC机作主站方便之处是：有用户编程时，不必知道通信协议，只要按说明书格式写就行；PLC网格既可作为独立DCS/TD-CS，也可作为DCS/TDCS的子系统，PLC网络主要用于工业过程中的顺序控制，新型PLC也乘有闭环控制功能。PLC的最大特点在于：电气工程师已不再电气的硬件上花费太多的心计，只要将按钮开关或感应器的输入点连接到PLC的输入点上就能解决问题，通过输出点连接接触器或继电器来控制大功率的启动设备，而小功率的输出设备直接连接就可以。

机械手PLC控制程序设计在工业中起到了很重要的作用。了解到主要用于搬动或者装卸零件的重复动作，动力来源于液压系统。在机械手控制选用PLC，其原因安全可靠。机械手控制分为手动、回原点、单步、单周期、自动五大部分。各个功能运用转换开关进行切换，切后按照以前步骤继续执行。通过PLC输出驱动中间继电器，接通电磁阀。首先运用Microsoft Visio画图软件绘制实际工程电气接线图，以便在程序设计中使用。定期到实验室运用实验模拟设备，进行编程模拟及其调试。

本科毕业设计开题报告

题 目：铣床上下料机械手结构与控制系统设计

院 （系）： 机械工程学院

班 级： 机电08-4班

姓 名： 杨绍宝

学 号：

指导教师： 李大勇

教师职称： 讲师

黑龙江科技学院本科毕业设计开题报告

题 目 铣床上下料机械手结构与控制系统设计 来源 工程实际

1、研究目的和意义

目前， 我国的制造业正在迅速发展，但大多数工厂的生产线上数控机床装卸工件仍由人工完成，其劳动强度大、生产效率低，而且具有一定的危险性，已经满足不了生产自动化的发展趋势。为了提高工作效率，降低成本，并使生产线发展成为柔性制造系统，适应现代机械行业自动化生产的要求，针对具体生产工艺，结合机床的实际结构，利用机械手技术，设计用一台上下料机械手代替人工工作，以提高劳动生产率。本机械手主要与机床组合最终形成生产线，实现加工过程的自动化和无人化。我所设计的机床是在生产过程中抓取和移动工件的自动化装置。它能够应用到加工工厂车间，满足数控机床以及加工中心的加工过程安装、卸载加工工件的要求，从而减轻工人劳动强度，节约加工辅助时间，提高生产效率和生产力。

2、国内外发展情况(文献综述)

在我国，西周时期的能工巧匠偃师就研制出能歌善舞的伶人，这是我国最早的关于机器人的记录。机器人一词是1920年由捷克作家卡雷尔.恰佩克在他的讽刺剧《罗莎姆的万能机器人》种首先提出。现代机器人出现于20世纪中期，当时数字计算机已经出现，电子技术也有了长足的发展，在产业领域出现了受计算机控制的可编程的数控机床，人类需要开发机械代替人手去劳动，在这一背景下，机器人技术的研发得到快速发展。

南京大学

毕业设计(论文)开题报告

学 生 姓 名： 学 号：

专 业： 机械工程及自动化

设计(论文)题目： 机械手设计

指 导 教 师:

2010年 4 月 4日

开题报告填写要求

1．开题报告(含“文献综述”)作为毕业设计(论文)答辩委员会对学生答辩资格审查的依据材料之一。此报告应在指导教师指导下，由学生在毕业设计(论文)工作前期内完成，经指导教师签署意见及所在专业审查后生效；

2．开题报告内容必须用黑墨水笔工整书写或按教务处统一设计的电子文档标准格式(可从教务处网页上下载)打印，禁止打印在其它纸上后剪贴，完成后应及时交给指导教师签署意见；

3．“文献综述”应按论文的格式成文，并直接书写(或打印)在本开题报告第一栏目内，学生写文献综述的参考文献应不少于15篇科技论文的信息量，一般一本参考书最多相当于三篇科技论文的信息量(不包括辞典、手册)；

4．有关年月日等日期的填写，应当按照国标GB/T 7408—94《数据元和交换格式、信息交换、日期和时间表示法》规定的要求，一律用阿拉伯数字书写。如“2010年3月15日”或“2010-03-15”。

毕 业 设 计(论 文)开 题 报 告 1．结合毕业设计(论文)课题情况，根据所查阅的文献资料，每人撰写

2000字左右的文献综述：

文 献 综 述

摘要 本文主要介绍了机械手的应用范围、机械手的组成及每个组成部分的作用、工作原理、国内外的发展趋势、发展前景和方向，机械手的应用、机械行业中使用机械手的意义，重点阐述了机械人的各个组成部分的发展趋势和应用场合。

关键词 机械手 发展趋势 意义

1 序言

随着时代的不断进步，经济飞速发展，生活水平的逐年提高，人们的环保意识，自我安全意识也在不断加强，同时也使人们对各种产品的要求更高了，机械人显然更符合现在人们的需求。机械手轻巧、制造成本低、工作效率高、噪声较小、低温起动性较好、使用和维护方便，已在机械、化工、医药、纺织、微电子、食品、运输等领域得到了越来越广泛的运用[1]。在当今的中国社会，经济发展方式正由粗放密集型转向节约内向型，原来的生产方式必须进行较大的变革。这就要求在最短的时间内，创造出最高的加工效率，而且还要保证较高的生产质量。机械加工中的机床﹑机械手就必须符合这种条件下的生产加工。

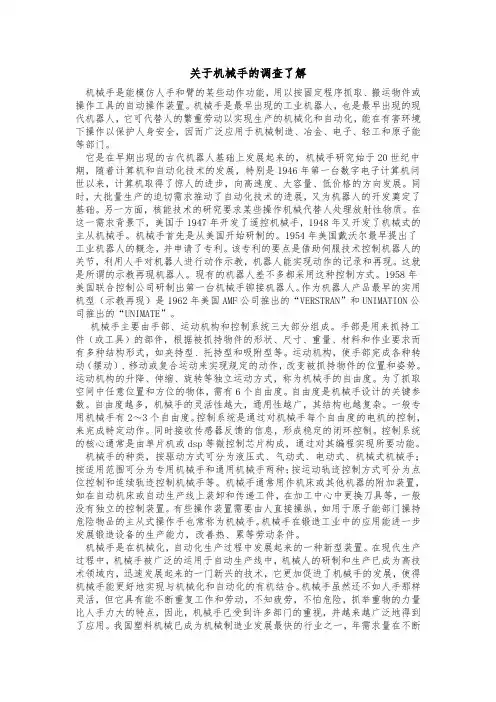

关于机械手的调查了解

机械手是能模仿人手和臂的某些动作功能，用以按固定程序抓取、搬运物件或操作工具的自动操作装置。机械手是最早出现的工业机器人，也是最早出现的现代机器人，它可代替人的繁重劳动以实现生产的机械化和自动化，能在有害环境下操作以保护人身安全，因而广泛应用于机械制造、冶金、电子、轻工和原子能等部门。

它是在早期出现的古代机器人基础上发展起来的，机械手研究始于20世纪中期，随着计算机和自动化技术的发展，特别是1946年第一台数字电子计算机问世以来，计算机取得了惊人的进步，向高速度、大容量、低价格的方向发展。同时，大批量生产的迫切需求推动了自动化技术的进展，又为机器人的开发奠定了基础。另一方面，核能技术的研究要求某些操作机械代替人处理放射性物质。在这一需求背景下，美国于1947年开发了遥控机械手，1948年又开发了机械式的主从机械手。机械手首先是从美国开始研制的。1954年美国戴沃尔最早提出了工业机器人的概念，并申请了专利。该专利的要点是借助伺服技术控制机器人的关节，利用人手对机器人进行动作示教，机器人能实现动作的记录和再现。这就是所谓的示教再现机器人。现有的机器人差不多都采用这种控制方式。1958年美国联合控制公司研制出第一台机械手铆接机器人。作为机器人产品最早的实用机型（示教再现）是1962年美国AMF公司推出的“VERSTRAN”和UNIMATION公司推出的“UNIMATE”。

机械手主要由手部、运动机构和控制系统三大部分组成。手部是用来抓持工件（或工具）的部件，根据被抓持物件的形状、尺寸、重量、材料和作业要求而有多种结构形式，如夹持型、托持型和吸附型等。运动机构，使手部完成各种转动（摆动）、移动或复合运动来实现规定的动作，改变被抓持物件的位置和姿势。运动机构的升降、伸缩、旋转等独立运动方式，称为机械手的自由度。为了抓取空间中任意位置和方位的物体，需有6个自由度。自由度是机械手设计的关键参数。自由度越多，机械手的灵活性越大，通用性越广，其结构也越复杂。一般专用机械手有2～3个自由度。控制系统是通过对机械手每个自由度的电机的控制，来完成特定动作。同时接收传感器反馈的信息，形成稳定的闭环控制。控制系统的核心通常是由单片机或dsp等微控制芯片构成，通过对其编程实现所要功能。
