高压电气设备符号

R
S
T
RS SA SA SB SE SF Байду номын сангаасF SF SM TA TV TM TA
分流器 控制开关 选择开关 按钮开关 急停按钮 正转按钮 浮子开关 火警按钮 主令开关 电流互感器 电压互感器 电力变压器 自耦变压器
电气设备常用基本文字符号
基本文字符号 单字母 双字母 AC AC AD AE AH AK AL AL A AR AR AS AS AV AW AX 中文名称 控制屏（台） 电容器屏 晶体管放大器 应急配电箱 高压开关柜 刀开关箱 低压配电屏 照明配电箱 自动重合闸装置 支架、配线架 仪表柜 信号箱 调压器 接线箱 插座箱 动力配电箱 电路板 光电池 扬声器 耳机 扩音机 电力电容器 照明灯 空气调节器 发光器件 具有瞬时动作的限流保护器件 具有延时动作的限流保护器件 具有瞬时和延时动作的限流保护器件 熔断器 限压保护器件 过电压放电器件 避雷器 放电间隙 异步发电机 蓄电池 柴油发电机 同步发电机 不间断电源设备 旋转发电机 电源 声响指示器 电铃、电笛、蜂鸣器 蓝色指示灯 电铃 绿色指示灯 电喇叭 光指示器 指示灯 红色指示灯
L
M
P
Q
R
MA MC MD MS PA PF PH PJ PM PR PT PV PW QA QF QG QK QL QL QR QS QT RP
电笛 透明灯 白色指示灯 黄色指示灯 蜂鸣器 瞬时接触继电器 交流继电器 瞬时（有或无）继电器 电流继电器 差动继电器 接地故障继电器 气体继电器 热继电器 冲击继电器 中间继电器 接触器 合闸继电器 簧片继电器 信号继电器 时间继电器 温度继电器 延时（有或无）继电器 电压继电器 功率继电器 零序电流继电器 阻抗继电器 励磁线圈 消弧线圈 感应线圈 电抗器 电感器 异步电动机 笼型电动机 直流电动机 同步电动机 电流表 频率表 温度计 电能表 最大需量电能表 无功电能表 电钟 电压表 功率表 自动开关 断路器 接地开关 刀开关 负荷开关 限流熔断器 漏电保护器 隔离开关 转换开关 电位器

变配电站室常用高压电气符号变配电站室常用高压电气符号在电气工程中，高压电气符号是一种用来表示电气设备、元件以及电气工程中相关信息的标记。

在变配电站室中，高压电气符号是非常重要的，它可以使电气工程人员快速准确地理解设备的功能和工作原理，有助于提高设备运行的可靠性和安全性。

本文将对变配电站室常用的高压电气符号进行深入探讨，从简到繁地介绍这些符号的含义和用途，旨在帮助读者更全面地了解和运用这些符号。

一、高压开关设备符号1. 隔离开关符号在高压配电设备中，隔离开关是一种常见的设备，用于在设备检修和维护时隔离设备与电源的连接。

其电气符号通常用一个长方形表示，上下各有一条横线，并标明设备的编号。

2. 负荷开关符号负荷开关是用来控制设备的通断的一种开关设备，其符号通常用一个带有三段横线的长方形表示，上下各有一条横线，并标明设备的编号。

3. 带电显示开关符号带电显示开关是指能够显示设备通电状态的开关设备，其电气符号通常是一个带有一个圆圈和一个加号的长方形，上下各有一条横线，并标明设备的编号。

二、高压控制设备符号1. 遥控开关符号遥控开关是一种用来进行远距离控制的开关设备，其符号通常是一个长方形内部包含一个小圆圈和一个箭头，上下各有一条横线，并标明设备的编号。

2. 按钮式开关符号按钮式开关是一种常用的控制开关设备，其符号通常是一个长方形内部带有一个小圆圈和一个斜线，上下各有一条横线，并标明设备的编号。

3. 过载继电器符号过载继电器是一种用来保护电气设备的继电器设备，其符号通常是一个长方形内部带有三个平行线和一个斜线，上下各有一条横线，并标明设备的编号。

三、高压传感器设备符号1. 电流传感器符号电流传感器是一种用来测量电流值的传感器设备，其符号通常是一个长方形内部带有一个波浪线，上下各有一条横线，并标明设备的编号。

2. 电压传感器符号电压传感器是一种用来测量电压值的传感器设备，其符号通常是一个长方形内部带有一个竖线和一个波浪线，上下各有一条横线，并标明设备的编号。

母线色标
直流：正极—红色，负极—蓝色交流：A-黄色，B-绿色，C-红色
中性线：不接地—白色，接地—紫色
用电设备端线色标
U线-红色，V线-黄/白色,W线-黑，地线—黄绿色
电动机接线端子
1、JO系列电动机的接线端子如下：
第一绕组的首末端为：D1 、D4 ，第二绕组的为：D2、D5，第三绕组的为：D3、D6 。

2、Y系列电动机的接线端子如下：
第一绕组的首末端为：U1 、U2 ，第二绕组的为：V1、V2，第三绕组的为：W1 、W2。

变压器接线端子
1、三相变压器,高压侧 A、B、C、O,低压侧a、b、c、o
2、单相变压器,高压侧 A、X,低压侧a、x
电度表接线端子
1、单相
2、三相三线电度表
3、三相四线电度表
兆欧表接线端子
L—线路 E—接地 G—屏蔽
单相插座
双孔：左孔零线，右孔火线，三孔：左孔零线，右孔火线，上孔地线
常用电气符号
二次回路文字符号之下角符号
二次回路数字标号
热电阻分度特性对照表
PT100铂电阻分度特性对照表。

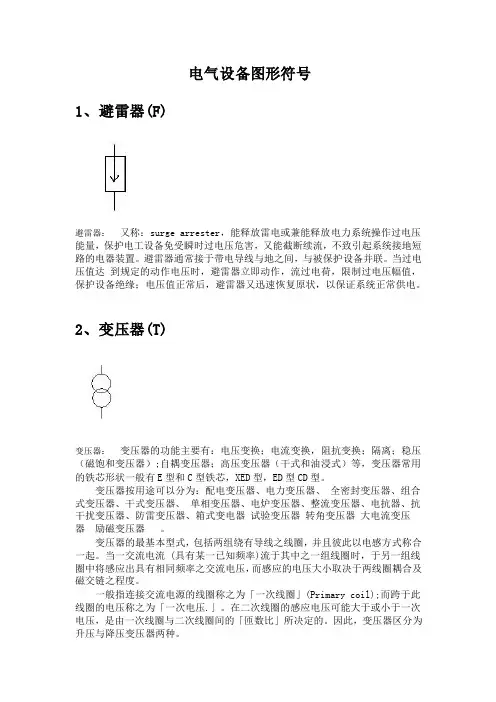

电气设备图形符号1、避雷器(F)避雷器：又称：surge arrester，能释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。

避雷器通常接于带电导线与地之间，与被保护设备并联。

当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，保护设备绝缘；电压值正常后，避雷器又迅速恢复原状，以保证系统正常供电。

2、变压器(T)变压器：变压器的功能主要有：电压变换；电流变换，阻抗变换；隔离；稳压（磁饱和变压器）;自耦变压器；高压变压器（干式和油浸式）等，变压器常用的铁芯形状一般有E型和C型铁芯，XED型，ED型CD型。

变压器按用途可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、干式变压器、单相变压器、电炉变压器、整流变压器、电抗器、抗干扰变压器、防雷变压器、箱式变电器试验变压器转角变压器大电流变压器励磁变压器。

变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。

当一交流电流 (具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。

一般指连接交流电源的线圈称之为「一次线圈」(Primary coil);而跨于此线圈的电压称之为「一次电压.」。

在二次线圈的感应电压可能大于或小于一次电压，是由一次线圈与二次线圈间的「匝数比」所决定的。

因此，变压器区分为升压与降压变压器两种。

大部份的变压器均有固定的铁芯，其上绕有一次与二次的线圈。

基于铁材的高导磁性，大部份磁通量局限在铁芯里，因此，两组线圈藉此可以获得相当高程度之磁耦合。

在一些变压器中，线圈与铁芯二者间紧密地结合，其一次与二次电压的比值几乎与二者之线圈匝数比相同。

因此，变压器之匝数比，一般可作为变压器升压或降压的参考指标。

由于此项升压与降压的功能，使得变压器已成为现代化电力系统之一重要附属物，提升输电电压使得长途输送电力更为经济，至于降压变压器，它使得电力运用方面更加多元化，可以这样说，没有变压器，现代工业实无法达到目前发展的现况。
