D X N L高压带电显示器
DXNL系列高压带电显示器
1.高压带电显示器的检测
1.1 将高压带电指示器的外壳电源接点，闭锁接点，高压输入接点分别正确连接电源，外接指示灯，YD26 T2A型耐压测试仪。

如图1.3.1所示。

图1.3.1
1.2把高压带电指示器主板插进外壳，接通电源测量高压带电指示器的自检功能。

通电后电源指示灯亮，按下自检按钮三相高压指示灯亮，自检指示灯亮。

反复检测几次，以三次为
图D-1.3.2所示。

宜。

如
图D-1.3.2
1.3 分别对A，B，C三相输入高压（电压≥额定相电压的15％），则相应的A,B,C三相指示灯启辉发光。

（电压≥额定相电压的25～30％）时，高压闭锁指示灯亮，同时高压闭锁接点输出弹开，其外接指示灯灭。

电压≥额定相电压的40％时，插入验电笔，相应的验电笔亮。

如图D-1.3.3所示。

2高压带电显示器的装配
2.1 把仓库领来的外壳，先把壳体和前盖分开如图1.4.1
图1.4.1 图1.4.2
2.2 把高压带电显示器裸板如图1.4.2安装到前盖里
2.3 把装好机器的前盖插入壳体中（注意卡槽）。

如图1.4.3
图1.4.3
2.4把装好外壳的高压带电显示器根据销售计划单上所开的型号，贴上相应的标牌，接线图和高压警告标志。

要求验电孔露出，灯居中接线图居中，没有气泡，翘起，抹平。

最后按上自检帽子，要求能自检。

2.5最终效果如图
D-1.4.6 ，D-
1.4.6.1所示。

图 D-1.4.6 D-1.4.6.1。

D X N户内高压带电显示装置安装使用说明书1 适用范围1.1 DXN户内高压带电显示装置（以下简称装置），适用于额定电压为3.6、7.2、12、24、40.5kV 和额定频率为50Hz的户内高压电气设备中，用以提示带电状况和强制闭锁开关柜网门，是保证安全的重要措施之一。

1.2 传感器：可以与各种类型高压开关柜、隔离开关、接地开关等配套使用。

1.3 提示型显示器：用以提示高压带电回路的带电状况，起防误与安全的提示作用。

1.4 强制型显示器：除具有提示型显示器功能外，还可与电磁锁配合实现强制闭锁开关柜操作手柄及网门，达到防止带电合接地开关，防止误入带电间隔，提高开关设备防误性能。

1.5 带核相型显示器：为方便用户现场双电源核相，显示器面板设置了相位测试端。

1.6 使用环境条件1.6.1 周围环境温度：+40℃～-25℃。

1.6.2 海拔高度：1000m及以下地区；1000～3000m地区。

1.6.3 户内环境相对湿度：日平均湿度不大于95%，月平均湿度不大于90%，产品应考虑凝露、雨、温度骤变及日照等的影响。

1.6.4 适用于Ⅱ级污秽环境。

2 型号2.1 装置型号功能：T—提示型、Q—强制型加强绝缘型（Q）额定电压（kV）设计序号户内显示装置高压2.2 传感器型号上嵌件安装孔形式高度尺寸（mm ） 加强绝缘型（Q ） 额定电压（kV ） 设计序号 传感器2.3 显示器型号类型：Ⅰ型、Ⅱ型、Ⅲ型、Ⅳ型、Ⅴ型 功能：T —提示型、Q —强制型 设计序号 显示器3 技术参数装置的基本技术参数，参见表1。

表1 DXN 系列户内高压带电显示装置技术参数表 4 分类4.1 传感器4.1.1 按电压等级分：3.6、7.2、12、24、40.5kV。

4.1.2 按传感器的绝缘水平分：普通型；加强绝缘型（即全工况型）。

4.1.3 按传感器的外形尺寸、安装尺寸分：参见表2。

表2 传感器型号规格技术性能表4.2 显示器4.2.1 按显示器功能分：提示型（T型）、强制型（Q型）。

DXW(N)型高压带电显示装置说明书高压带电显示闭锁装置一、概述DXW（N）型高压带电显示闭锁装置（感应式）是一种新型的防止电气误操作装置，系感应式高压带电检测装置。

适用于交流50Hz、额定电压10～1000kV的户内外电气设备或网络，用于反映线路、母线、主变、电缆等带电状况，防止电气误操作。

该装置可安装在线路接地刀闸、母线接地刀闸、主变接地刀闸、临时接地点、开关柜网门及其它需要闭锁的地方实施强制闭锁，防止电气误操作。

DXN型户内高压带电显示闭锁装置（接触式），适用于监测户内频率为50Hz，额定电压为12-40.5KV变电站的户内进出线、母线、主变等电气设备是否带电，对被测一次线路的接地刀闸（临时接地点）、网门等进行闭锁，防止电气误操作。

本装置由支柱绝缘子传感器、显示器两部分组成，显示器中含有闭锁、验电回路。

显示装置中传感器可以用于各类型高压开关柜等成套设备。

高压带电显示闭锁装置不但可以监测设备带电状况，可以与监控防误、微机防误、机械程序锁、电磁锁等配合，实现强制闭锁户外接地刀闸、网门，户内开关柜接地刀闸及网门等，从而达到提高户外电气设备及户内成套高压开关设备防误性能。

本公司所产高压带电显示闭锁装置是根据2006年《国家电网公司防止电气误操作安全管理规定》第4.1.10条、2006年《国家电网公司安全技术劳动保护七项重点措施》第2.2.5条及《电业安全工作规程》第4.3.3条之要求而设计的，符合中华人民共和国电力行业标准DL/T 538-2006《高压带电显示装置技术条件》，验电功能符合中华人民共和国电力行业标准DL740-2000《电容型验电器》，且通过了国网武汉高压研究院型式试验。

本公司自一九九三年研发生产高压带电显示装置以来，一直努力做到设计先进、结构合理、功能齐全、安全可靠，具有明显的方向性、较高的灵敏度和可靠性，良好的抗干扰性能。

安装、使用、操作、维护简单方便，达到了国际领先水平。

二、DXW（N）型高压带电显示闭锁装置（感应式）（一）、产品型号输出类型：Q-监控防误Y-微机防误工作电源：AC220V ，DC110、220V，DC12V额定电压：（KV）设计序号W-户外型N-户内型高压带电显示闭锁装置图1 图2图3 图4图5 图6表1：产品型号及说明（二）、装置特点1、该装置采用感应原理，是非接触式高压带电检测装置。

DXN系列户内高压带电显示装置之显示器安装使用说明1.设备安装-首先，选择一个合适的位置，确保设备安装在坚固的墙壁上，并离地面一定的距离。

-按照设备的接线示意图，将电源线和信号线连接到设备上。

确保电源线和信号线的接线牢固可靠，不会松动。

-将显示器的底座固定在墙壁上，确保稳固。

如果设备自带底座，可以根据需要选择是否固定。

-对设备进行外观检查，确保设备表面无明显损坏或松动。

2.电源连接-在确保设备已经安全安装的前提下，将电源线插入电源插座，并将电源线的另一端连接到设备的电源接口。

-检查设备的电源开关，确认开关处于关闭状态。

3.信号连接-将电流传感器和电压传感器通过连接线连接到设备的信号接口。

根据需要，可能需要使用相应的转接头。

-确保信号连接牢固可靠，且连接线没有损坏或开裂的情况。

4.设备调试-按照设备说明书中的步骤，对设备进行调试。

-打开电源开关，将设备的显示屏亮度调至合适的位置。

-根据需要，通过设备的控制按钮或面板进行参数设置和调整。

-检查设备的显示效果，确保显示器能够正常显示电流和电压等参数。

5.使用注意事项-在使用设备时，应注意防水、防潮和防尘。

避免设备与水源、高湿度环境和灰尘接触。

-避免设备长时间暴露在阳光直射下，以免损坏设备的显示效果。

-定期检查设备的连接线和接口，确保其没有松动或损坏。

-在设备面板上标明警示标识，提醒操作人员观察设备运行状态，及时发现异常情况。

-在设备周围设置警示标识和防护栅，确保其他人员不会误操作或接触到设备。

-定期对设备进行清洁和维护，确保其正常运行。

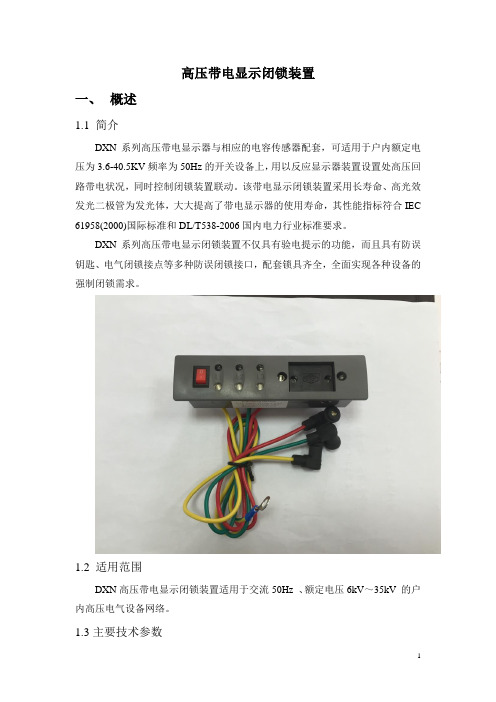

高压带电显示闭锁装置一、概述1.1 简介DXN系列高压带电显示器与相应的电容传感器配套，可适用于户内额定电压为3.6-40.5KV频率为50Hz的开关设备上，用以反应显示器装置设置处高压回路带电状况，同时控制闭锁装置联动。

该带电显示闭锁装置采用长寿命、高光效发光二极管为发光体，大大提高了带电显示器的使用寿命，其性能指标符合IEC 61958(2000)国际标准和DL/T538-2006国内电力行业标准要求。

DXN系列高压带电显示闭锁装置不仅具有验电提示的功能，而且具有防误钥匙、电气闭锁接点等多种防误闭锁接口，配套锁具齐全，全面实现各种设备的强制闭锁需求。

1.2 适用范围DXN高压带电显示闭锁装置适用于交流50Hz 、额定电压6kV～35kV 的户内高压电气设备网络。

1.3主要技术参数●环境温度：-45℃-- 85℃●海拔高度：3000m●工作湿度：日平均不大于95%●消耗功率：小于1W●电源电压：24V ±15%●动作寿命：大于5 万次●指示灯亮度：大于100cd/m2●额定频率：50Hz●外形尺寸：130×30×29mm●额定显示工作电压（kV）：6，10，351.4功能特点●与泰可电脑钥匙配合使用。

●使用普通的电容式支柱传感器；●钥匙接口电气隔离，安装简单方便，使用安全可靠；●无须标定，出场即可使用；●装置无须工作电源也能够实现状态的提示功能；●防腐蚀防潮湿。

1.5型号说明DX N-□□类型：T-提示型；Q-强制性电压等级：结构形式：N-户内式DX系列高压带电显示装置二、安装步骤2.1 电容式传感器要求必须与电容式支柱传感器配合使用，传感器感应电压大于200V，感应电流在0.1mA—1mA之间。

2.2 DXN安装端子的顺序如图所示：高压带电显示器的接线端接线编号：序号信号备注1 A A相感应信号2 B B相感应信号3 C C相感应信号4 N 机壳地接线原理图如下：2.3 调试确认接线正确;确认装置显示同高压设备的带电状况一致；用电脑钥匙测量带电状况，装置工作正常。

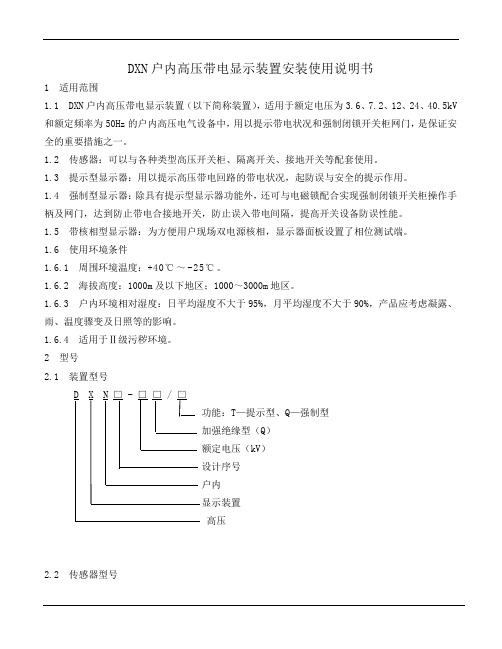

DXN户内高压带电显示装置安装使用说明书1 适用范围1.1 DXN户内高压带电显示装置（以下简称装置），适用于额定电压为3.6、7.2、12、24、40.5kV 和额定频率为50Hz的户内高压电气设备中，用以提示带电状况和强制闭锁开关柜网门，是保证安全的重要措施之一。

1.2 传感器：可以与各种类型高压开关柜、隔离开关、接地开关等配套使用。

1.3 提示型显示器：用以提示高压带电回路的带电状况，起防误与安全的提示作用。

1.4 强制型显示器：除具有提示型显示器功能外，还可与电磁锁配合实现强制闭锁开关柜操作手柄及网门，达到防止带电合接地开关，防止误入带电间隔，提高开关设备防误性能。

1.5 带核相型显示器：为方便用户现场双电源核相，显示器面板设置了相位测试端。

1.6 使用环境条件1.6.1 周围环境温度：+40℃～-25℃。

1.6.2 海拔高度：1000m及以下地区；1000～3000m地区。

1.6.3 户内环境相对湿度：日平均湿度不大于95%，月平均湿度不大于90%，产品应考虑凝露、雨、温度骤变及日照等的影响。

1.6.4 适用于Ⅱ级污秽环境。

2 型号2.1 装置型号功能：T—提示型、Q—强制型加强绝缘型（Q）额定电压（kV）设计序号户内显示装置高压2.2 传感器型号上嵌件安装孔形式 高度尺寸（mm ） 加强绝缘型（Q ） 额定电压（kV ） 设计序号 传感器2.3 显示器型号 类型：Ⅰ型、Ⅱ型、Ⅲ型、Ⅳ型、Ⅴ型 功能：T —提示型、Q —强制型 设计序号 显示器3 技术参数装置的基本技术参数，参见表1。

表1 DXN 系列户内高压带电显示装置技术参数表4 分类4.1 传感器4.1.1 按电压等级分：3.6、7.2、12、24、40.5kV。

4.1.2 按传感器的绝缘水平分：普通型；加强绝缘型（即全工况型）。

4.1.3 按传感器的外形尺寸、安装尺寸分：参见表2。

表2 传感器型号规格技术性能表4.2 显示器4.2.1 按显示器功能分：提示型（T型）、强制型（Q型）。

DXW高压带电显示闭锁装置关键字：高压带电显示，高压带电显示器，高压带电显示闭锁装置导读：本装置广泛适用于交流50Hz、额定电压35～500kV的户外（也用于户内）电气网络或设备上该产品在中国电力科学院通过全面的型式试验，省电力公司产品鉴定。

可在安全距离外带电安装，全国35~500kV多家变电站安装运行，稳定可靠。

DXW(N)型高压带电显示闭锁装置主要应用在35KV及以上变电站、发电厂对各站之间的联络线线路侧接地闸刀进行强制闭锁，在复杂的电力线路中作带电体监视，在配网自动化中为电力监控中心提供设备运行的监视信号。

设计思路：在整体电路框图确定的前提下，进行各个分电路的设计是确保产品可靠的关键。

我们在整个电路的设计中采用了完整的设备自诊断功能，采用了可编程控制器技术，对各个分部电路进行在线扫描，再对这一扫描信号进行回收采集，对各个工作电路进行全方位诊断。

产品特点：针对电力行业要求稳定性能高的特点，我们采用了有特色的控制电路。

产品已经能够实现：探头线路有断线或者开路故障，显示装置就会自动语音报警：“检测器电路故障”，并同时出现红色报警闪耀灯光指示，在进行自检诊断时，哪一项检测电路调整不当或者发生故障，这一项指示灯就不会闪耀。

当电路没有高压时，会自动提示语音“操作注意安全”。

我们开发的这一功能在国内同类产品中属首创。

DXW型高压带电显示装置就是在产品完全故障时也可以保证对控制的设备进行完全闭锁，从而确保了防误闭锁的可靠稳定。

质量保证：元器件选用上，为了确保产品的可靠性，我们全部采用了工业级标准，目前市场上现有的产品有交流、直流型之分，这样设备在安装过程中给用户带来了极大的不方便。

为此，我们采用了现在最先进的交直流电源模块，电源电压可以从100V至240V交直流通用，这样在电力行业中就可以全方位使用。

在闭锁电路的保护回路中，同类产品全是采用传统的保险丝进行保护，我们选用了现在国际流行的自复位保险丝，当负载超过额定工作电流时，负载就会自动断开，故障排除后设备就会自动恢复，产品从可靠性上提高了一个新的挡次。

DXN系列户内高压带电显示装置DXN系列户内高压带电显示装置一、概述DXN系列户内高压带电显示装置适用于交流50Hz、额定电压12kV~40.5kV的户内高压电气设备中，能将高压带电体带电与否的信号传递到发光或音响元件上，显示或同时闭锁高压开关设备的装置。

带电显示装置包括传感器和显示器两个部件。

高压带电显示装置一般安装在进线母线、断路器、主变、开关柜、GIS组合电器及其它需要显示是否带电的地方，防止电气带电误操作，该系列装置须符合中华人民共和国电力行业标准DL/T538-2006《高压带电显示装置》的标准。

二、产品特点DXN系列户内高压带电显示装置通过抽压电容芯棒,从高压带电回路中抽取一定的电压作为显示和闭锁的电源,用于反映装置设置处的带电状态,并能强制闭锁开关柜门.电压指示和强制闭锁的工作,均受同一高压信号所控制,但电路系统又是相互独立的.只要高压回路带电,那么即使显示电路和闭锁电路同时出了故障,电磁锁仍处于闭锁状态，因此产品的防误闭锁可靠性大,安全度高。

传感器全部按全工况要求设计,爬电距离满足技术要求；显示器外观新颖,电子元件全部进行筛选,组装精致，传感器为环氧树脂浇注支柱绝缘子式产品，可做为隔离开关、接地开和其它支柱绝缘子使用,具有高强度,耐电弧能力强,局部放电量小等特点。

三、DXN带电显示装置分类:a.按额定电压等级分为：3、7.2、12、24、40.5KV；b.按传感器使用环境条件分为：普通型、加强绝缘型（全工况型）；c.按显示器功能分为：T型、Q型；d.按显示器外型尺寸分为：Ⅰ型、Ⅱ型等；四、应用领域适用于交流50Hz、额定电压12kV~40.5kV的户内高压电气设备中，用于显示高压线路带电状态。

五、订货须知显示器一般装在开关设备面板上，显示器连接的保护线缆分别连接传感器分压端和对应的显示器接线端子，接地线需可靠接地。

产品简介:
在电缆分支箱及环网柜等全绝缘设备中，由于各个带电部件都是全绝缘的，线路是否正常运行，运行人员无法确定。

针对这种情况，我们开发出了专用于全绝缘设备的带电指示器，它可安装在美国Cooper公司及其它国产的电缆接头上。

根据指示灯的闪烁情况提醒运行人员及检修人员线路是否带电。

原理：
在测试点上感应出带电设备的电场能，当电场能积累到一定电压后带电指示器的显示灯导通，进而闪光。

闪光频率随系统电压的变化而变化。

使用条件：
1、可安装在200A或600A电缆头的测试点上。

2、指示器全绝缘、全密封，适应各种气候。

安装步骤：
1、带电指示器可以在电缆头带电情况下安装。

一般情况下应把线路和电缆头断电后再安装。

2、用绝缘操作杆拔下电缆头测试点的保护帽。

3、清洁、干燥测试点。

用硅脂润滑指示器安装靴的内表面。

4、用绝缘操作杆钩住指示器的操作孔，把带电指示器插进测试点上，并旋转到适当位置即可。

5、线路重新送电后，带电指示器的显示灯开始闪亮，指示线路带电。

DXN-Q 高压带电显示闭锁装置
安装使用说明书
DXN- Q 高压带电显示闭锁装置广泛应用于电力系统各种环网柜、开关柜及电缆分支箱中，用于提示高压带电，闭锁状态信息，具备核相验电功能。

开孔尺寸图
面板尺寸：96mm (宽) x 48mm(高) x 80mm(深)安装孔尺寸：92+0.6mm(宽) x 45+0.6mm(高)
带电显示器部分安装说明
电磁锁部分安装说明
DXN- Q 具有带电显示及核相功能，安装时将电气设备上的电容式传感器分别引出导线，与面板后面相应的L1、L2、L3及接地端子相连接。

安装时注意防止相位接线错误。

DXN-Q 具有电磁闭锁功能，闭锁触点分有源与无源，如果为有源，主机电源与电磁锁电源必须一致；如果为无源，可不一致。

当三相高压母线达到额定电压的15%～45%时，电子线路控制继电器输出接点7、9断开，面板处于强制闭锁状态，具体接线方法详见安装说明书。

外接电源可支持（AC/DC 85V～265V、DC24V、DC48V）
有源时，主机内部2、7端子短接；无源时，主机内部2、7端子闭开；可根据实际情况选择。

DXN-Q 接线说明
1.带电显示器指示灯
2.带电显示器开关
3.验电核相孔
4.电源指示灯
5.电磁锁闭锁指示灯。
