井下敷设高压电缆措施

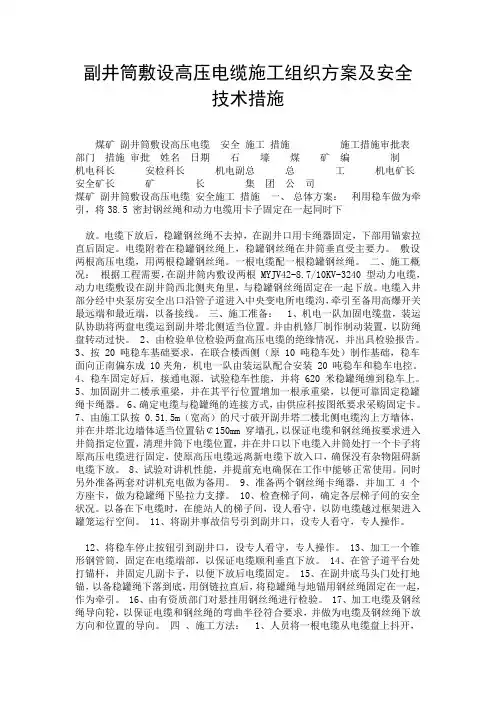

副井筒敷设高压电缆施工组织方案及安全技术措施煤矿副井筒敷设高压电缆安全施工措施施工措施审批表部门措施审批姓名日期石壕煤矿编制机电科长安检科长机电副总总工机电矿长安全矿长矿长集团公司煤矿副井筒敷设高压电缆安全施工措施一、总体方案：利用稳车做为牵引，将38.5 密封钢丝绳和动力电缆用卡子固定在一起同时下放。

电缆下放后，稳罐钢丝绳不去掉，在副井口用卡绳器固定，下部用锚索拉直后固定。

电缆附着在稳罐钢丝绳上，稳罐钢丝绳在井筒垂直受主要力。

敷设两根高压电缆，用两根稳罐钢丝绳。

一根电缆配一根稳罐钢丝绳。

二、施工概况：根据工程需要，在副井筒内敷设两根 MYJV42-8.7/10KV-3240 型动力电缆，动力电缆敷设在副井筒西北侧夹角里，与稳罐钢丝绳固定在一起下放。

电缆入井部分经中央泵房安全出口沿管子道进入中央变电所电缆沟，牵引至备用高爆开关最远端和最近端，以备接线。

三、施工准备： 1、机电一队加固电缆盘，装运队协助将两盘电缆运到副井塔北侧适当位置。

并由机修厂制作制动装置，以防绳盘转动过快。

2、由检验单位检验两盘高压电缆的绝缘情况，并出具检验报告。

3、按 20 吨稳车基础要求，在联合楼西侧（原 10 吨稳车处）制作基础，稳车面向正南偏东成 10夹角，机电一队由装运队配合安装 20 吨稳车和稳车电控。

4、稳车固定好后，接通电源，试验稳车性能，并将 620 米稳罐绳缠到稳车上。

5、加固副井二楼承重梁，并在其平行位置增加一根承重梁，以便可靠固定稳罐绳卡绳器。

6、确定电缆与稳罐绳的连接方式，由供应科按图纸要求采购固定卡。

7、由施工队按 0.51.5m（宽高）的尺寸破开副井塔二楼北侧电缆沟上方墙体，并在井塔北边墻体适当位置钻￠150mm 穿墙孔，以保证电缆和钢丝绳按要求进入井筒指定位置，清理井筒下电缆位置，并在井口以下电缆入井筒处打一个卡子将原高压电缆进行固定，使原高压电缆远离新电缆下放入口，确保没有杂物阻碍新电缆下放。

5、在井筒工作，均属高空作业，应严格执行高空作业规程，绑好安全带，并系在可靠地 方。且戴好安全帽、穿好工作服、胶靴，有淋水地方要穿好雨衣。
6、井口要有专人看守，井口30 m 范围非工作人员禁止靠近，防止物品掉入井筒。井口设 专人监护导向滑轮的工作情况。
7、设置可靠的信号系统(副绞采用打点器、井筒内采用对讲机),信号要有明确规定 (一停、二上、三下、四慢上、五慢下),由专人发送。
3、电缆的安装位置在主罐出车方向的井筒井壁上，下放电缆的钢丝绳和电缆的悬吊位置 在副罐出车方向的轨道中心线上。
4、先将电缆盘上的高压电缆头拉到地面35KV变电所，长度放够后，在井口处把拉到 35KV—端的电缆固定好，此时电缆在井口是双折，把双折的另一端下放3 m, 将钢丝绳和 电缆卡第一道抱卡，稳车开动钢丝绳也开始下放， 一边放电缆一边卡临时抱卡，每隔15 m卡临时抱卡一道，两道抱卡之间每隔3 m 绑扎一道8#铁丝。同时，主罐也跟着电缆一 起下，到达第一层电缆支架时，稳车和罐笼一起停下，将电缆卡在井壁第一道永久卡子上。
五、安全措施： 1、明确分工，统一指挥，施工前要认真贯彻施工措施与安全技术措施。 2、由现场施工负责人对准备工作逐项进行全面检查。
3、指定专人检查安全用具、使用工具、起重设备、安全带等，必须合格可靠，在井筒使 用的工具必须系防坠绳，以防使用时掉入井筒。
4、要有专人清点检查使用的配件、零件、材料。特别是电缆卡子，事先一定要在实物上 试用，校对尺寸，以检查是否合适、配套、齐全。
8、电缆的永久支架及压板在制作好后，要除锈，刷防锈漆。 9、木制卡子在制作好后，应进行防腐化处理。 10、确定电缆敷设的路线，并测量敷设长度。
11、对新电缆进行全面检查并测试绝缘电阻，作直流泄露和直流耐压试验。 12、运送和吊装电缆盘时，检查电缆盘是否坚固，要把电缆端头捆绑到盘上，往固定架上 吊装时，要用起吊器材。

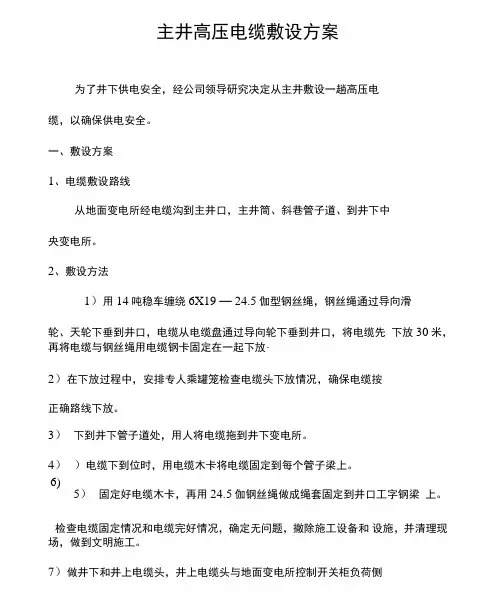

6)主井高压电缆敷设方案为了井下供电安全，经公司领导研究决定从主井敷设一趟高压电缆，以确保供电安全。

一、敷设方案1、电缆敷设路线从地面变电所经电缆沟到主井口，主井筒、斜巷管子道、到井下中央变电所。

2、敷设方法1）用14吨稳车缠绕6X19 — 24.5伽型钢丝绳，钢丝绳通过导向滑轮、天轮下垂到井口，电缆从电缆盘通过导向轮下垂到井口，将电缆先下放30米，再将电缆与钢丝绳用电缆钢卡固定在一起下放・2）在下放过程中，安排专人乘罐笼检查电缆头下放情况，确保电缆按正确路线下放。

3）下到井下管子道处，用人将电缆拖到井下变电所。

4））电缆下到位时，用电缆木卡将电缆固定到每个管子梁上。

5）固定好电缆木卡，再用24.5伽钢丝绳做成绳套固定到井口工字钢梁上。

检查电缆固定情况和电缆完好情况，确定无问题，撤除施工设备和设施，并清理现场，做到文明施工。

7）做井下和井上电缆头，井上电缆头与地面变电所控制开关柜负荷侧题,1、2、 钢丝3、 电缆4、 电缆盘架，需设计制作。

三、 下连接，井下电缆头与井下中央变电所配电装置的电源侧连接， 连接前要在地面变电所核相序，以确保供电安全可靠。

8）经领导批准后试运行，从地面变电所控制开关给该电缆送电，无问给该电缆控制装置送电，确定无问题，恢复井下正常供电。

敷设电缆设备 电动稳车，容绳量不小于300米，静张力不小于14吨。

1、 钢丝绳经计算，直径为24. 5 mm,其破断拉力为35. 5吨，长度为 310 米，单重 2. 61 kg /m o2、 电缆与钢丝绳固定卡，需设计制作35付。

3、 电缆与管子梁固定卡，需设计制作35付。

4、 电缆与钢丝绳固定卡螺栓，M12X 50需120套。

5、 电缆与管子梁固定U 型卡，U12X130X170 m 需66套，压板需 33块。

6、 电缆接线鼻子，120m2铜接线鼻子需6个。

7、 高压电缆冷缩头，120 m2电缆用两套。

四、安全技术措施1、钢丝绳的选型1) 钢丝2、 电缆a ） MYJV — 3X120 — 550M 型高压电缆单重 12.5 kg/M;b ） 井筒电缆悬挂长度需240M; C ）井筒电缆重量：12.5 >240=3000 kk d ） 井筒钢丝绳悬挂长度需240M;e ） 井架高度17M,钢丝绳悬挂总长：17+240=257M ;f ） 钢丝绳 6X19 —① 24. 5mm 单重 2.61 kk/M ;g ） 钢丝绳重量：257 >2.61=671 kkh ） 电缆与钢丝绳固定卡单重；1.6 kk /付，40付总重:40 X 1. 6=64 kk i ） 卡子螺栓单重：0.3 kk /条，120 X 0. 3=36 kk钢丝绳绳端负荷总重：3000+671+64+36=3771 kk 2）安全系数取6倍3） 钢丝绳破断拉力需6*3771= 23626 kk4） 钢丝绳选用6*19 —①24.5 urn 型，其破断拉力为：35500 kk; 5）实际安全系数为：35500+377仁9. 4,符合规程要求。

井下接运敷设高压电缆安全技术措施井下接运敷设高压电缆是指在煤矿、石油、化工、冶金等行业中，将高压电缆通过井下运输和敷设到需要使用的地方，这是一个安全风险较高的工作。

为了确保工作人员的安全，必须要采取一系列的安全技术措施。

电缆选择井下敷设的电缆要选择抗拖曳、抗压力、耐磨损、难燃特性的电缆。

电缆的外壳材料要具有优异的耐磨性和机械强度，这样才能保证井下电缆敷设的安全性。

安全疏散通道工作人员需要从井下的一个位置来到另一个位置，因此要设置安全疏散通道，以便事故发生时工作人员能够及时撤退。

疏散通道宽度不应小于1.2m，通道的轮廓线应该清晰明了。

电力联络线的选取在敷设电缆之前，要先确定井下电力联络线的选取位置。

这样能够减少接头数量，从而提高安全系数。

同时，要选择优质的电缆，以降低意外发生的可能性。

严格执行施工规范在电缆敷设过程中，施工人员必须严格执行规范操作流程，确保各个环节按照规定操作，并严格按照井下操作规范进行。

同时，要安排有经验的工人进行验收。

全程监控安全在敷设电缆过程中，要对井下的工作人员进行全程监控，如安装摄像头实现远程监控、专业教育培训和现场管理等措施，确保现场操作安全有序。

预防静、动电压危害为了预防井下静动电压危害，需要采取一些措施，如采用带电屏蔽导体的电缆；在高压电缆运输过程中要注意避免与金属带、防雷线等相互接触，产生静电和雷击危害。

定期检查电缆状态井下敷设的电缆状态要定期检查，预防故障的发生。

主要的检查内容包括：电缆外观、接头状态、地线接头等，以确保电力绝缘安全可靠。

在井下高压电缆敷设的整个过程中，必须要坚持安全第一的原则，采取一系列安全技术措施，确保工作人员的安全，避免事故的发生。

同时，加强职工安全教育，增强他们的安全意识，提高整体安全水平，使企业健康发展。
