低压开关整定及短路电流计算方法

高、低压开关整定计算方法1、1140V供电分开关整定值=功率×0.67, 馈电总开关整定值为分开关整定值累加之和。

2、660V供电分开关整定值=功率×1.15，、馈电总开关整定值为分开关整定值累加之和。

3、380V供电分开关整定值=功率×2.00，、馈电总开关整定值为分开关整定值累加之和。

低压开关整定及短路电流计算公式1、馈电开关保护计算（1）、过载值计算：Iz=Ie=1.15×∑P(2)、短路值整定计算：Id≥IQe+KX∑Ie(3)、效验：K=I(2)d /I d≥1.5式中：I Z----过载电流整定值∑P---所有电动机额定功率之和Id---短路保护的电流整定值IQe---容量最大的电动机额定启动电流(取额定电流的6倍) Kx---需用系数，取1.15∑Ie---其余电动机的额定电流之和Pmax ---------容量最大的电动机I(2)d---被保护电缆干线或支线距变压器最远点的两相短路电流值例一、馈电开关整定：（1）型号：KBZ16-400，Ie=400A,Ue=660V,电源开关；负荷统计Pmax =55KW,启动电流IQe=55×1.15×6=379.5A, ∑Ie =74KW。

∑P=129KW （2）过载整定：根据公式：IZ=Ie=1.15×∑P =129×1.15=148.35A 取148A。

（3）短路整定：根据公式 Id≥IQe+KX∑Ie=379.5+1.15x74=464.6A取464A。

例二、开关整定：（1）、型号：QBZ-200，Ie=200A,Ue=660V,所带负荷：P=55KW。

（2）、过载整定：根据公式：IZ=Ie=1.15×P =1.15×55=63.25A 取65A。

井下高压开关整定：式中：K Jx -------结线系数,取1K k -------可靠系数,通常取(1.15-1.25)取1.2Ki-------电流互感器变比Kf-------返回系数,取0.8Igdz-------所有负荷电流Idz---------负荷整定电流cos￠-----计算系数0.8----1P-----------所有负荷容量U----------电网电压√3--------1.732例1；高压开关屏整定:电流互感器为50/5=10、过流继电器为GL-12，Ie=5A.按变压器容量进行整定，变压器为KBSG-315/6.I gdz=P/√3*U*cos￠=315/1.732×6×0.92=32.9AIdz= Igdz×KJx×KK /Ki×Kf =32.9×1×1.2/10×0.8 =4.94A例2；（为BGP9L-6G高爆开关）整定: 高压开关电流互感器为50/5 按变压器容量为200KVA，额定电流为19.2A根据该配电装置微机高压综合保护器说明书要求：过载电流整定为20A，短路整定为180A（一般整定为额定电流的8-10倍）。

习水县富星煤矿井下高、低压开关整定计算说明书2016年7月1日高爆开关整定(1)、变电所3#高爆开关整定：3#高爆开关控制动力一回500KVA 变压器，额定电流为100A ，过载值有0.2～1.4倍档可选用，短路值有1.6～10倍档可选用。

3#高开所带变压器低压侧负荷：∑P e =443KW （水泵一回224KW+802采面219KW ） I Z 高=I e =θcos 3e U P ∑=443/1.732/10/0.87=29.4A式中：∑P e -------总负荷:KW I Z -------过载整定电流；A U-------电压：KV整定过载电流为0.4档，40A ，过载延时1档 ②短路保护值整定：I d ≥bK 4.1~2.1(I Qe 大/K 熔＋K x ΣI e ) =1.2×（110×1.15×5/2.3+333×1.15×0.8）÷14.5=48.11A 式中：I d -------短路电流:A K b -------电压比；AI Qe -------最大功率启动电流：A K x ΣI e ----其余设备电流之和：A 短路保护电流为1.6档，160A ③ 两相短路电流及灵敏度校验计算K=dZb dI K I 32）（=16069.01039065⨯÷⨯）（=2.26≥1.5 符合保护灵敏度要求。

(2)、变电所4#高爆开关整定：4#高爆开关控制动力二回500KVA 变压器，额定电流为100A ，过载值有0.2～1.4倍档可选用，短路值有1.6～10倍档可选用。

4#高开所带变压器低压侧负荷：∑P e =358.9KW （水泵二回222.5KW+803回风巷106.4KW+绞车硐室30KW ） I Z 高=I e =θcos 3e U P ∑=358.9/1.732/10/0.87=23.82A式中：∑P e -------总负荷:KW I Z -------过载整定电流；A U-------电压：KV整定过载电流为0.3档，30A ，过载延时1档 ②短路保护值整定：I d ≥bK 4.1~2.1(I Qe 大/K 熔＋K x ΣI e ) =1.2×（110×1.15×5/2.3+248.9×1.15×0.8）÷14.5=41.71A 式中：I d -------短路电流:A K b -------电压比；AI Qe -------最大功率启动电流：A K x ΣI e ----其余设备电流之和：A 短路保护电流为1.6档，160A ③ 两相短路电流及灵敏度校验计算K=dZb dI K I 32）（=16069.01039065⨯÷⨯）（=2.26≥1.5 符合保护灵敏度要求。

高低压配电装置整定计算整定人：审核人：机电科长：机电矿长：一、地面变电所 (3)1、系统概况 (3)2、短路电流和短路容量计算 (3)3、开关整定计算原则 (6)4、高压开关整定计算、校验 (7)二、变电所 (11)1、系统概况 (11)2、短路电流和短路容量计算 (12)3、开关整定计算原则 (12)三、低压系统整定计算校验 (14)变电所整定值一、变电所短路参数计算：1、1号变压器二次出口端的短路电流I d1计算： 变压器二次电压690V ，容量1000KVA ，系统短路容量按50MVA 计算：查表得: 系统电抗X x =0.0288Ω 高压电缆很短可以忽略不算 变压器电阻、电抗查表得： R b =0.038Ω X b =0.06Ω∑R =2bgK R +R b =0.038Ω∑X =X x +2bg K X +X b =0.06+0.0288=0.0888ΩI d =∑∑+22)()(2X R Ue=∑∑+22)0888.0()038.0(2690=3450A2、风机专变二次出口端的短路电流I d1计算： 变压器二次电压690V ，容量100KVA ，系统短路容量按50MVA 计算：查表得: 系统电抗X x =0.0288Ω 高压电缆很短可以忽略不算 变压器电阻、电抗查表得： R b =0.1921Ω X b =0.186Ω∑R =2bg K R +R b =0.1921Ω∑X =X x +2bg K X +X b =0.186+0.0288=0.2148ΩI d =∑∑+22)()(2X R Ue=∑∑+22)2148.0()1921.0(2690=2395.8A二号变压器与一号变压容量一样短路也一样低压开关整定计算D24#、D33#馈电开关：型号：KBZ-400 电压660V 所带设备有：水泵132KW5台、一台潜水泵7.5KW 。

○1、各开关额定电流计算： I 1= 132×1.15=151.8 A I 2=11×1.15=12.65 A I 3= 22×1.15=25.3A I 4=75×1.15×2=172 A I 5=17×1.15=19.55 A○2、各启动开关的整定依次为：1#为13A ，2#、3#、4#、5#为34.5A ，9#为25A ，10#、11#为86A○3、此开关的过流整定计算： ΣI e =86×1.5+86+34.5+150.5+34.5+25.3=424.9 A 425÷400=1.06过流保护整定值取1档，即为400×1=400A 动作时间：45~90ms○4、此开关的短路保护整定计算： I d =3I e =3×400A=1200A 动作时间：瞬动 ○5、校验灵敏度系数：计算此开关最远端的最小两相短路电流 因为此开关为总开关所以不用校验低压开关整定计算K6# K12#馈电开关：型号：KBZ-400 电压660V所带设备有：胶带输送机30KW 四台、胶带输送机11KW 一台。

己3钢缆皮带高压开关整定计算一． 总负荷统计：1. 钢缆皮带主电机：)(32565.0500A kw =⨯同时启动 )(3900665.05002)(1950665.0500A A kw =⨯⨯⨯=⨯⨯其它负荷660V 系统)(1380615.1200A kw =⨯⨯)(5.517615.175A kw =⨯⨯其它负荷 )(5.17215.1150A kw =⨯二． 钢缆皮带高压进线及联络开关的整定：=∞⋅-≥∑In I k N 4.12.1g )]5.17225.86(3001.92.1[)]325325(30026.52.1[+⨯++⨯ 1137.04943.0+=)(6080.0倍= 取0.6倍 200开关取0.9瞬时过电流保护整定:∞⋅-≥I k N 4.12.1d ()⎥⎦⎤⎢⎣⎡+⨯+⎥⎦⎤⎢⎣⎡⨯=∑+⋅)5.17225.86(3001.92.1)3900(30026.52.1In st in =2.966+0.1137=3.079(取3倍) 200开关=4.562 取5倍 联络开关的整定：()⎥⎦⎤⎢⎣⎡+⨯+⎥⎦⎤⎢⎣⎡∙⨯=∑∞⋅-≥5.17225.863001.92.132520026.52.14.12.1g In I k N 倍取倍5.0)(4844.01137.037.0=+=1137.04.12.1+⋅⎪⎭⎫ ⎝⎛∞⋅+≥se In I k Nd =)1137.01950(20026.52.1+⨯ =2.2243+0.1137=2.338（倍） 取3倍6#、3#高爆的整定：In I k N ∑∞⋅-≥4.12.1g 32520026.52.1⨯= )(37.0倍=倍取4.0195020026.52.1se 4.12.1d ⨯=⋅∞⋅-≥In I k N =2.22 取3倍5#、4#高爆整定 ：In I k N ∑∞⋅-≥4.12.1g =）（5.17225.862001.92.1+⨯ （倍）17.0=取0.2倍se 4.12.1d ⋅∞⋅-≥In I k N +172.5=517.5+172.5 =0.45倍 取1倍己3变电所4#高爆开关的整定一、负荷统计轨道绞车 250KW ⨯1.15=287.5A250KW ⨯1.15⨯6=1725A二、变电所4#高爆的整定（100A ）1）、过载整定=∑∞⋅-≥In I K Ng 4.12.1)300(5.287)1001.92.1(⋅⨯=0.3956倍2）、短路整定=∑+⋅∞⋅-≥)(4.12.1In st In I K Nd )201725(1001.92.1+⨯ =2.3倍己3高强皮带12#100A 开关整定一、 总负荷统计：1. 高强皮带主电机660V 132KW 4台2台一组延时启动）（A 6.18212615.1kw 132=⨯⨯⨯ 7.7106.1036.3036.303215.1kw 132=++=⨯⨯）（A辅泵电机）（A 5.1115.1kw 10=⨯ 二、 变电所12#100A 高爆开关的整定：In I k N ∑∞⋅-≥4.12.1g =5.1126.3031001.92.1+⨯⨯⨯ 7.61813187.00⨯=816.0=+⋅∞⋅-≥se 4.12.1d In I k N （In ∑）=5.116.3036.18211001.92.1++⨯⨯ 8176.2= 三、 变电所12#高爆开关的整定：In I k N ∑∞⋅-≥4.12.1g =)5.117.7106.303(1001.92.1++⨯⨯ 8.10250013187.0⨯=152.1= 取1.2+⋅∞⋅-≥se 4.12.1d In I k N （In ∑）)5.1035.114.4556.1821(1001.92.1+++⨯⨯=15.3=取4倍13040机巷供电变压器容量计算一、 负荷统计机巷一、二部2⨯150KW=300KW 13040机巷一部75KW 掘进机190KW 潜水泵3⨯5.5KW=16.5KW 水泵37KW 煤综保2.5KV A 信号综保 4KV A KW pe 62545.2375.1619075150150=+++++++=∑二、 查的《井下电工》表3掘进机掘进工作面需用系数KX=0.3-0.4 加数平均功率因数7.06.0cos -=φ三、 据（3-1）所应选的变压器容量KV AKVA kx Pe S 3577.04.0625cos =∑≥φ 现变电所4#变压器选用500KV A 移变大于357KV A 符合要求12111采面的计算一、 机巷设备布置情况：主要负荷容量，1一部皮带 2⨯75KW2二部皮带 2⨯75KW3三部皮带4*75KW4一台37KW 水泵一部皮带，由己2下部变电所供电变电所馈电开关整定:2⨯75⨯1.15⨯6=1035A 取1100A其余设备总功率KW pe 48737)754()752(=+⨯+⨯=∑二、 采取变电所和移动变电站的变压器容量 沿用需要系数法来选择，可按式（3-1）计算φcos kx pe s ∑≥ 式 （3-1） 综采工作面需用系数由式（3-2）求得ptPd kx ∑+=6.04.0 77.04877546.04.0=⨯+=kx )(4688.077.0487cos 77.0KVA pe S ==∑≥φ 可选用一台KBSGZY-500KV A 移变对机巷二、三部皮带等设备的供电三、 据《井下电工》附录.5-6.KBSG 系列干式变压器（V2N=690V ）二次侧两相电流值（A ）1d 点电缆实际长度，电缆实际长度M, 电缆计算长度M 短路点 查的ID(2) 系数1d +（M 320952-） 170M 1d 551A 1.64m m m 604170)8507032095(22+-+- 780M 2d 933A四、 机巷移变的整定：4⨯75⨯1.15⨯6+2⨯75⨯1.15+37=2280A4⨯75+2⨯75=450⨯1.15+517A400A 馈电 长时取0.9 瞬时取6倍 2160A五、 变电所8#200A 高爆开关的整定，1. 总的额定电流为517A2. 单台最大启动电流为2100A3. 其余额定电流之和为2⨯75⨯1.15+37⨯1.15=215A六、 据式：356.05172007.82.14.12.1=⨯⨯=∑∞⋅-≥In I K Ng 59.1)2152100(2007.82.1)(4.12.1=+⨯=∑+⋅∞⋅-≥IN st In I K Nd12111采面线路的计算一、 变电所5#高爆（100A ）开关的整定1、 采区计算前部运输机，2⨯250KW2⨯250⨯065=325A启动 250⨯0.65⨯6=975A采煤机200KW ⨯0.65=130A275KW ⨯0.65=179A乳化泵 200KW ⨯0.65=130后部运输机 2⨯160KW ⨯0.65=208A转载机 200KW ⨯0.65=130A2、 变电所5#高爆（100A ）开关的整定（200A ）1102002281.0)208130130179130325(10026.52.14.12.1⨯=+++++⨯⨯=∑∞⋅-≥In I K Ng 取1.4倍)130208130179130975(10026.52.1)(4.12.1+++++⨯=∑+⋅∞⋅-≥In st In I K Nd 1752002281368.0⨯= 倍997.3=为200A 开关时，过载取1.4倍 短路取2倍为100A 开关时，过载取1.4倍 短路取4倍11010采面的计算一、 机巷设备布置情况：主要负荷容量，1、 一部皮带 2⨯37KW2、 二部皮带 1140V 320KW3、 三部皮带4、 一台37KW 水泵二、一、三部皮带及37KW 水泵411KW 由现有掘进遗留的500KV A 移变供电，二部溜子320KW 由掘进遗留溜子，500KV A 移变 由机电二队改为1140V 供电，三、据《井下电工》附录5-6KBSG 系列干式变压器（V2N ）=690V 二次侧两相短路电流值（A ）电缆实际长度 电缆计算长度 短路点 查得IdA 安全系数m d d mm d 8007095200302009524322+++- 679568111141=+m 42d d 10634080 4002200 6.285.1四、 机巷移变的整定1#:4⨯75⨯1.15+2⨯37⨯1.15+37⨯1.15=473A4⨯75⨯1.15⨯6+2⨯37⨯1.15+37⨯1.15=2200A400A 馈电的整定 长延时 取0.9倍2200÷360=6.24 瞬时取6倍2#:320KW 溜子⨯0.65=208320⨯0.65⨯6=1248400A 馈电的整定： 长延时 取0.5倍1248÷200=6.24 瞬时 取7倍为便于计算 320KW ⨯1.15=3683#2*75*1.15+185*1.15=385.252*75*1.15*6+185*1.15=1247400A 馈电的整定： 长延时 取0.9倍1247÷360=3.46 瞬时 取4倍4#（160+55）*1.15=247.25160*1.15*6+55*1.15=1167400A 馈电的整定： 长延时 取0.6倍1167÷240=4.86 瞬时 取5倍五、 变电所15#高爆开关（400A ）的计算：1. 总的额定电流473+208+385+247=1313A2. 单台最大启动电流未2100A3. 其余额定电流之和为（3⨯37+208+150+185+160+55）⨯1.15=999.35A 六、 据式倍45.013134007.82.14.12.1=⨯⨯=∑∞⋅-≥In I K Ng 倍）（068.135.99921004007.82.1)(4.12.1=+⨯=∑+⋅∞⋅-≥In st In I K Nd为400A 开关时，过载取0.5倍、延时取4、9.5S 短路取最小值1.6倍11010采面线路的计算1、 己1变电所#高爆（400A ）开关的整定;1、 采面负荷计算：运输机2⨯250KW2⨯250⨯0.65=325A启动250⨯0.65⨯6=975A采煤机200KW ⨯0.65=130A275KW ⨯0.65=179A乳化泵200⨯0.65=130A转载机200KW ⨯0.65=130A2、 变电所6#高爆开关的整定（400A ）)1793130325(40026.52.1)4.12.1(+⨯+⨯=∑∞⋅-≥In I k Ng =0.509.取0.6倍延时位置3，为7.4S)1791303975(40026.52.1)(4.12.1+⨯+⨯=∑+⋅∞⋅-≥In st In I K Nd =0.88倍取小值1.6倍己3瓦斯抽放泵站的整定计算：1、 瓦斯抽放泵 200KW ⨯1.15⨯6=1380A其余负荷20A2、 己3上部变电所5#高爆200开关的整定1、高爆开关过载电流的整定 In I k Ng ∑∞⋅-≥)4.12.1()2015.1200(2001.92.1+⨯⨯= =0.000659⨯250 =0.16取0.2倍2、瞬时过电流保护整定)2015.1200(2001.92.1)(4.12.1+⨯⨯=∑+⋅∞⋅-≥In st In I K Nd =0.97倍取1.6倍3、 己3上部变点所10#高爆100A 开关的整定 )30015.1200(1001.92.1)4.12.1(+⨯⨯=∑∞⋅-≥In I k Ng =0.69倍取0.8倍)300615.1200(1001.92.1)(4.12.1+⨯⨯⨯=∑+⋅∞⋅-≥In st In I K Nd =2.2倍取3倍11071采面的供电计算一、 机巷设备布置情况主要负荷容量：1、一部皮带4⨯75KW 1200M2、二部皮带4⨯75KW 650M二、由于一部皮带长度为1200M 选用2台KBSG2Y-500KV A 移变对机巷一、二不皮带等设备进行供电三、据《井下电工》附录5-6KBSG 系列干式变压器（V2N=690V ）二次侧两相短路电流值 d1点电缆实际长度电缆实际长度 电缆计算长度 短路点查的值 整定电流 整定系数)65070()8095()8095()8095(2232221-+------d d d6424621805044624250425042=+=+++4321d d d d1126141853235323400/400400/4002000/22002000/22008.2/8.25.3/4.26.2/4.26.2/4.2四、机巷移变的整定1#移变400馈电的整定AA 34515.175********.1754=⨯⨯=⨯⨯⨯ 长延时取0.9倍 瞬时取6倍2#移变同1#移变五、变电所10#300A 高爆开关的整定1、总的额定电流为：730402345=+⨯2、单台最大启动电流为：2100A3、其余额定电流之和为：A 38540345=+ 据式：7303007.82.1)4.12.1(⨯⨯=∑∞⋅-≥In I k Ng=0.34倍)3852070(3007.82.1)(4.12.1+⨯=∑+⋅∞⋅-≥In st In I K Nd =1.12倍过载去0.4倍延时取4 瞬时取最小值1.6倍 六、变电所9#高爆（400A ）开关的整定 1、采面主要负荷：前部运输机，2⨯250KW2⨯250⨯065=325A启动 500⨯0.65⨯6=1950A 后部运输机、2⨯110KWAIn 14365.01102=⨯⨯=采煤机300KW ⨯0.65=195A 375KW ⨯0.65=243.75A 乳化泵 200KW ⨯0.65=1302、变电所9#高爆（400A ）开关的整定：59.0)13014375.243195325(40026.52.14.12.1=++++⨯⨯=∑∞⋅-≥In I K Ng取0.6倍)13014375.2431951950(40026.52.1)(4.12.1++++⨯=∑+⋅∞⋅-≥In st In I K Nd75.2661000570342.0⨯= 倍518.1=为400A 开关时，过载取0.6倍 、延时取3、短路取1.6倍己4大巷照明综保的整定1、 照明综保的短路保护整定2、 根据找灯30M1台20W 巷道长800M 应安装26台，总功率为690W=0.69KW电压为127V I=20/127=0.15 0.15⨯26=4.09A熔体选择AA KVA Ir IeIQeIr 4.209.45.28.145.28.1=+-=∑+-=取10A3、 据《煤矿井下电工手册》第5章表（13-1-14）查的电缆换算每500米短路电流为20A倍熔体短路电流安全系数5.121020≥===P I根据以上计算：照明综保干线选用24电缆，最远可供电约为600米11071机巷二部皮带补充计算己2二部皮带整定为2200A 大于安全系数1.5倍两相短路电流不得小于3300A 采用两趟低压电缆并联运行一趟270。

低压开关整定计算原则1、馈电开关保护(电子式)计算 （1）、过载值计算：I e =1.15×∑P (2)、短路值整定计算：I d ≥I Q e+Kx ∑Ie(3)效验：K=d(2)Isc ≥1.5式中：I Z ----过载电流整定值∑P---所有电动机额定功率之和I d ---短路保护的电流整定值I Q e---容量最大的电动机的额定启动电流 Kx---需用系数，取1∑I e ---其余电动机的额定电流之和Isc (2)---被保护电缆干线或支线距变压器最远点的两相短路电流值1.5---保护装置的可靠动作系数两相短路电流查表计算方法供电系统图上要在距离馈电开关每个负荷侧分支线路的最远端标出两相短路电流，用来计算馈电开关短路保护可靠性系数。

馈电开关短路整定值Iz 、馈电开关负荷侧最远端两相短路电流)2(dI要满足)2(dI /Iz ≥1.5，若不满足条件，要采取措施进行整改。

两相短路电流查表计算方法：1、对从移变低压侧至每个馈电开关的负荷侧最远端所有电缆进行长度折算，比如：共有电缆四根，规格型号分别为：①3×70+1×25mm2-400m；②3×50+1×25mm2-200m③3×35+1×16mm2-200m④3×25+1×10mm2-80m。

⑴对①3×70+1×25mm2-400m进行折算，3×70+1×25mm2 电缆折算系数为0.73，400×0.73=192m。

⑵对②3×50+1×25mm2-200m进行折算，3×70+1×25mm2 电缆折算系数为1.0，200×1.0=200m。

⑶对③3×35+1×16mm2-200m进行折算，3×35+1×16mm2 电缆折算系数为1.37，200×1.37=274m。

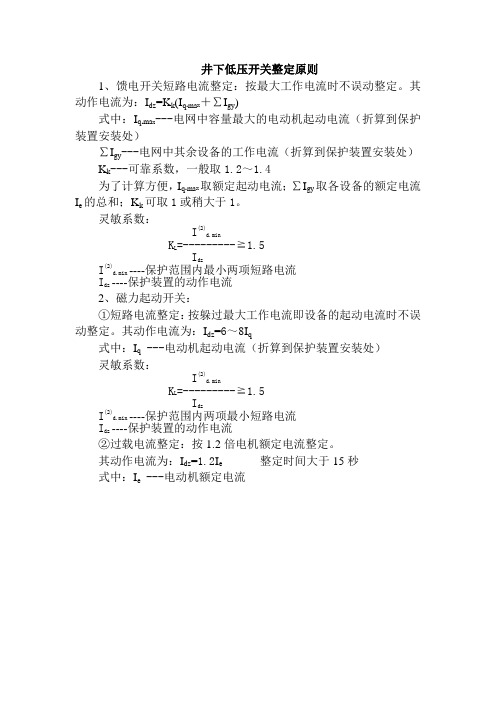

井下低压开关整定原则
1、馈电开关短路电流整定：按最大工作电流时不误动整定。

其动作电流为：I dz=K k(I q.ma x＋∑I gy)
式中：I q.ma x---电网中容量最大的电动机起动电流（折算到保护装置安装处）
∑I gy---电网中其余设备的工作电流（折算到保护装置安装处）K k---可靠系数，一般取1.2～1.4
为了计算方便，I q.ma x取额定起动电流；∑I gy取各设备的额定电流I e的总和；K k可取1或稍大于1。

灵敏系数：
I(2)d.min
K L=---------≧1.5
I dz
I(2)d.min----保护范围内最小两项短路电流
I dz----保护装置的动作电流
2、磁力起动开关：
①短路电流整定：按躲过最大工作电流即设备的起动电流时不误动整定。

其动作电流为：I dz=6～8I q
式中：I q ---电动机起动电流（折算到保护装置安装处）
灵敏系数：
I(2)d.min
K L=---------≧1.5
I dz
I(2)d.min----保护范围内两项最小短路电流
I dz----保护装置的动作电流
②过载电流整定：按1.2倍电机额定电流整定。

其动作电流为：I dz=1.2I e 整定时间大于15秒
式中：I e ---电动机额定电流。

220V低压配电柜整定计算书(综保整定计
算)
一、工程概述
该文档旨在进行220V低压配电柜的整定计算，特别是综保整
定计算。

二、整定计算方法
根据综保整定的要求，我们采用以下计算方法：
1. 确定负荷参数：确定需要供电的负荷参数，包括电流、功率
因数等。

2. 计算总电流：根据负荷参数计算总电流的大小。

3. 确定电源容量：根据总电流和负荷参数确定所需的电源容量。

4. 确定电缆尺寸：根据电源容量和安装条件确定电缆的尺寸。

5. 计算短路电流：根据负荷参数和电缆尺寸计算短路电流的大小。

6. 根据短路电流确定保护设备：根据短路电流的大小选择合适
的保护设备，如断路器、熔断器等。

三、计算示例
以下是一个简单的计算示例：
1. 负荷参数：
- 电流：30A
- 功率因数：0.9
2. 总电流计算：
总电流 = 电流 / 功率因数 = 30A / 0.9 = 33.33A
3. 电源容量：
假设我们选择一个50A的电源容量。

4. 电缆尺寸：
根据电源容量和安装条件，确定适合的电缆尺寸。

5. 短路电流计算：
根据负荷参数和电缆尺寸，计算短路电流的大小。

6. 保护设备选择：
根据短路电流的大小选择合适的保护设备。

四、结论
根据综保整定计算的方法和示例，我们可以得出合适的220V 低压配电柜整定计算结果。

以上是对220V低压配电柜整定计算的简要描述，请根据实际情况进行具体计算。

低压总断路器短路保护整定的计算方法，想必从事电气行业多年的电气人员来说再熟悉不过，但是对于一个电气初学者或刚刚工作两三年的人来说就可能一脸懵了。

低压断路器是低压电网中一种重要的保护与控制电器，能够关合，承载和开断正常回路条件下的电流，并能关合，在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流。

随着用电需求的不断增大，处于电力系统末端起保护作用的低压断路器的用量逐年增加，低压断路器除了具有接通，分断电路的功能外，还具有短路保护，漏电保护，过载保护等功能，其中，短路保护又称为瞬动保护。

而整定值是断路器的脱扣器整定电流，一般我们选择断路器的额定电流，也就是脱扣器的额定电流。

整定电流所指的是断路器瞬时脱扣器整定电流倍数，一般配电用10倍额定电流，保护电机用12倍额定电流。

脱扣器的整定电流值肯定大，因为它要起到保护的作用，当电流短路时电流非常大，要瞬间脱扣（也有延时类型的）。

那么低压总断路器短路保护整定计算方法是什么呢？下面本文就给大家详细地介绍一下。

民用建筑中，10/0.4kV变电所的低压总断路器的短路保护需要如何整定，才能避免出现越级跳闸呢?低压总进线断路器通常都带有三段保护功能，即过载长延时(L)、短路短延时(S)和短路瞬时保护（I），那么当下级某个出线回路出现三相短路时;低压总进线断路器的短路瞬时保护（I）会不会出现越级跳闸，即下级出线回路的三相短路电流较大，超过了低压总进线断路器短路瞬时保护（I）的整定值。

低压总进线断路器瞬动脱扣器越级动作而使其短路短延时(S)不起作用，这样将导致大面积停电，从而引起较大停电事故。

【消防泵出线回路进行三相短路电流的计算】:某住宅工程10/0.4kV变电所的消防泵回路在变电所低压柜内和消防泵控制柜进线处发生三相短路的情况进行计算，该变电所变压器容量为630kVA，低压总进线断路器短路瞬时保护（I）整定为9.5kA，其下级消防泵回路断路器短路瞬时保护整定值为4kA。

井下低压供电短路电流及开关整定计算背景在煤矿等井下工作场所中，电力供应系统的稳定运行对生产安全和效率至关重要。

而低压供电系统的短路电流及开关整定则是保证系统稳定运行的关键之一。

低压供电系统低压供电系统是指额定电压不超过1000V的电力供应系统。

其主要组成部分包括配电变压器、进线柜、配电柜及安全开关等元器件。

短路电流短路电流指电路中出现短路时，通过电路的最大电流值。

其大小直接影响着电气设备的选择及保护。

计算方法1.计算出每一级接口的短路电流，逐级递推至源端，求得最终短路电流；2.通过短路电流计算出所需的保险丝、熔断器等保护装置的额定电流值；3.根据保护装置的额定电流值来选定开关的额定电流值。

计算公式短路电流的计算公式如下：$$ I_{k,min} = \\frac{U_{k}}{Z_{k}}\\times Z_{i} $$其中，I k,min为第k级接口处的最小对称短路电流（A）；U k为第k级接口额定电压（V）；Z k为第k级接口等效阻抗（Ω）；Z i为由k级接口到i级接口的等效（阻、抗、感）阻抗（Ω）。

开关整定开关整定是指使开关在保护系统中有良好的协调功能并满足故障保护需求的一系列技术措施。

其目的是在短时间内使所在电路迅速地脱离故障电路，以保护电器设备的正常运行。

整定原则在进行开关整定时，需要遵循以下原则：1.整定值正常情况下应小于额定电流；2.整定因素应能反映电路的故障情况；3.各保护元件整定应相互协调，以避免“重叠”或“漏保”等情况出现；4.整定后应进行试验，以验证其准确性。

开关整定计算开关整定的计算方法如下：$$ T = k\\times I^{m-1} $$其中，T为开关的动作时间（s）；k为常数；I为短路电流（A）；m为指数。

数值可以根据所选用的保护器系列确定。

如在选择Siemens的SICAM SR系列时，可以根据确定的参数值来计算出开关整定的数值。

结论低压供电系统的稳定运行对于各类生产场所来说至关重要。
