钢结构裂纹成因分析及防范措施

钢结构产生裂缝的原因分析及解决措施前言钢结构是一种常用的建筑结构形式，具有高强度、耐久性和稳定性等优点。

然而，有时钢结构会出现裂缝问题，给结构的安全性和稳定性带来威胁。

本文将分析钢结构产生裂缝的原因，并提出解决措施以防止或修复这些裂缝。

裂缝的原因分析1. 载荷超载：如果钢结构超过了其承载能力，会导致裂缝的产生。

这可能是由于设计错误、运输或安装失误等问题所引起。

因此，在设计和施工过程中，应确保载荷不超过钢结构的承载能力。

2. 施工质量问题：不良的施工质量也是导致钢结构裂缝的原因之一。

例如，焊接质量不合格、连接件失稳或材料缺陷等都可能导致裂缝的产生。

因此，在施工过程中，应严格遵守相关的施工标准和质量控制要求。

3. 环境因素：环境因素如温度变化、湿度和风力等也可能引起钢结构裂缝。

例如，温度变化引起的热胀冷缩效应可能导致结构的变形和应力集中，最终导致裂缝的产生。

因此，在设计和使用钢结构时，应考虑环境因素对结构的影响，并采取相应的措施进行管理和保护。

解决措施1. 加强设计和施工质量管理：在钢结构的设计和施工过程中，应加强质量管理，确保设计规范和施工标准得到严格遵守。

同时，对焊接、连接等关键工艺进行监控和检测，确保施工质量符合要求。

2. 载荷控制和监测：确保钢结构的载荷不超过其承载能力，合理进行结构设计和分析，以防止载荷超载。

此外，对钢结构进行定期监测，及时发现载荷异常，做出及时调整和维护。

3. 应对环境因素：针对环境因素的影响，采取相应的措施进行管理和保护。

例如，在高温季节，可以采取隔热措施，减少结构受热膨胀的影响；在潮湿环境下，采取防锈措施，防止钢结构受潮和腐蚀。

结论钢结构裂缝的产生与多种因素相关，包括载荷超载、施工质量问题和环境因素等。

通过加强设计和施工质量管理，控制和监测载荷，以及应对环境因素，可以有效预防和解决钢结构裂缝问题，提升结构的安全性和稳定性。

金属裂缝的预防措施和处理方案金属裂缝是在金属材料中产生的缺陷，可能导致结构的破坏和事故的发生。

为了确保金属结构的安全性和可靠性，采取适当的预防措施和处理方案是至关重要的。

下面是一些常见的预防措施和处理方案：预防措施1. 选择合适的材料：在设计和制造过程中，选择适合的金属材料可以减少裂纹的产生。

根据实际应用需求选择具有高强度和良好韧性的材料。

2. 控制应力：过高的应力可能导致金属材料的裂纹产生和扩展。

在加工和使用过程中，需要控制应力的大小和分布，避免产生应力集中区域。

3. 提供足够的支撑：对于承载重量的金属结构，提供足够的支撑可以减轻金属的应力，降低裂纹发生的概率。

4. 良好的设计：在金属结构的设计过程中，考虑到裂纹的产生和扩展的因素，采用合理的几何形状和结构设计，可以减少裂纹的可能性。

5. 定期检查和维护：定期对金属结构进行检查和维护是预防裂纹形成和发展的有效手段。

及时发现和修复潜在问题，可以防止裂纹的进一步发展。

处理方案1. 检测和评估：一旦发现金属结构中出现了裂纹，需要进行及时的检测和评估。

采用非破坏性检测技术，如超声波检测、射线检测等，确定裂纹的位置、大小和扩展情况。

2. 修复和加固：根据裂纹的具体情况，选择合适的修复和加固方法。

可能的处理方案包括焊接、补焊、全面更换或局部加固等。

3. 监测和验证：在处理完裂纹后，需要监测和验证修复效果。

采用合适的监测方法，如应变测量、振动监测等，确保修复后的金属结构能够正常工作。

总之，通过采取适当的预防措施和处理方案，可以有效地预防和处理金属裂纹问题，保证金属结构的安全和可靠性。

建筑钢结构焊接裂纹的产生机理及防止措施建筑钢结构焊接是连接构件的常用方法，但焊接过程中容易产生裂纹，严重影响结构的安全性和使用寿命。

研究焊接裂纹的产生机理并采取合理的防止措施至关重要。

焊接裂纹主要是由于焊接过程中产生的应力引起的，其产生机理包括冷裂纹、热裂纹和残余应力裂纹。

冷裂纹是指焊缝在冷却过程中由于收缩应力引起的裂纹。

焊接时，焊缝收缩后会产生应力，如果不加控制地冷却，收缩应力会引起元件产生冷裂纹。

防止冷裂纹的主要措施包括预热、均匀冷却以及控制焊接方向。

预热可以减少冷却速率，降低收缩应力的大小。

均匀冷却可以避免应力集中，减少冷裂纹的产生。

控制焊接方向可以调整焊缝形式，减少应力的集中。

热裂纹是指在焊接过程中由于组织相变引起的裂纹。

焊接时，材料会受到高温热输入，过高的热输入会引起材料组织相变，从而产生热裂纹。

防止热裂纹的关键措施是控制焊接热输入，采用适当的预热和后热处理方法，以使材料组织相变得到控制。

残余应力裂纹是指焊接后钢结构中残余应力引起的裂纹。

焊接后，由于组织变化和热应力等原因，结构会产生残余应力。

如果应力过大，就容易引起裂纹的产生。

防止残余应力裂纹的措施包括适当的焊接顺序和采用适当的预热和后热处理方法。

还可以通过合理的焊接工艺来防止焊接裂纹的产生。

采用适当的焊接电流和电压、焊接速度和焊缝宽度、合理的焊接通道和方法等，都可以减少应力集中和裂纹的产生。

针对建筑钢结构焊接裂纹的产生机理，我们可以采取预防措施，如合理控制焊接热输入、适当预热和后热处理、调整焊接方向、控制焊接顺序等，从而降低焊接裂纹的发生率，提高结构的安全性和使用寿命。

（注：本文仅供参考，具体内容和措施应根据实际情况和规范要求确定。

）。

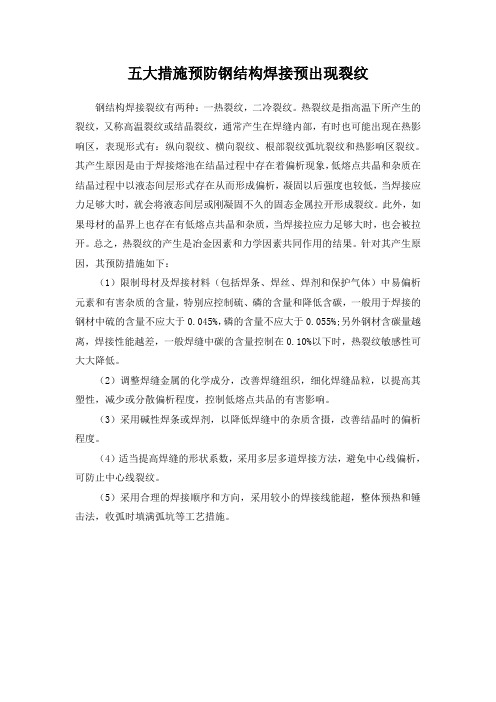

五大措施预防钢结构焊接预出现裂纹
钢结构焊接裂纹有两种：一热裂纹，二冷裂纹。

热裂纹是指高温下所产生的裂纹，又称高温裂纹或结晶裂纹，通常产生在焊缝内部，有时也可能出现在热影响区，表现形式有：纵向裂纹、横向裂纹、根部裂纹弧坑裂纹和热影响区裂纹。

其产生原因是由于焊接熔池在结晶过程中存在着偏析现象，低熔点共晶和杂质在结晶过程中以液态间层形式存在从而形成偏析，凝固以后强度也较低，当焊接应力足够大时，就会将液态间层或刚凝固不久的固态金属拉开形成裂纹。

此外，如果母材的晶界上也存在有低熔点共晶和杂质，当焊接拉应力足够大时，也会被拉开。

总之，热裂纹的产生是冶金因素和力学因素共同作用的结果。

针对其产生原因，其预防措施如下：
（1）限制母材及焊接材料（包括焊条、焊丝、焊剂和保护气体）中易偏析元素和有害杂质的含量，特别应控制硫、磷的含量和降低含碳，一般用于焊接的钢材中硫的含量不应大于0.045%，磷的含量不应大于0.055%;另外钢材含碳量越离，焊接性能越差，一般焊缝中碳的含量控制在0.10%以下时，热裂纹敏感性可大大降低。

（2）调整焊缝金属的化学成分，改善焊缝组织，细化焊缝品粒，以提高其塑性，减少或分散偏析程度，控制低熔点共品的有害影响。

（3）采用碱性焊条或焊剂，以降低焊缝中的杂质含摄，改善结晶时的偏析程度。

（4）适当提高焊缝的形状系数，采用多层多道焊接方法，避免中心线偏析，可防止中心线裂纹。

（5）采用合理的焊接顺序和方向，采用较小的焊接线能超，整体预热和锤击法，收弧时填满弧坑等工艺措施。

钢结构的材料损伤与断裂分析引言钢结构是一种常见的工程结构，广泛应用于大型建筑、桥梁、航空航天和海洋工程等领域。

随着使用时间的增加，钢结构可能会受到材料损伤和断裂影响，导致结构的失效。

因此，对钢结构的材料损伤与断裂进行分析是十分重要的，可帮助工程师评估结构的安全性、制定维修计划和改进设计。

本文将介绍钢结构材料损伤和断裂的常见原因，并探讨分析方法和预防措施。

材料损伤原因腐蚀钢结构在受到湿气、盐水或化学介质的长期作用下，会产生腐蚀现象。

腐蚀作用会使钢结构表面产生氧化物，并逐渐破坏材料的内部结构，导致强度降低或出现局部腐蚀。

疲劳钢结构在经过长期重复加载后，会出现疲劳现象。

疲劳裂纹通常从材料表面开始形成，并逐渐扩展到内部。

如果这些裂纹未能及时检测和修复，可能导致严重的断裂事故。

高温高温环境下，钢结构的强度和刚度会发生变化。

超过临界温度时，钢结构会出现软化和失稳现象，导致结构崩溃。

负荷超载钢结构在设计阶段考虑的荷载和实际使用中承受的荷载可能存在差异。

长期超载会使钢结构的应力超过承载能力，从而引发材料损伤和断裂。

分析方法静态分析钢结构的静态分析通常通过有限元分析（Finite Element Analysis, FEA）来进行。

在分析过程中，将结构划分为小的有限元，并利用数学模型和计算方法求解结构的应力和变形。

根据材料的物理性质和损伤模型，可以预测结构在不同荷载条件下的损伤和破坏行为。

动力学分析动力学分析可以帮助工程师理解结构在动态荷载下的行为。

通过数学模型和计算方法，可以预测结构在地震、风载和爆炸等荷载作用下的响应，从而判断结构是否存在损伤和断裂的风险。

检测与监测定期的检测和监测是预防和识别钢结构损伤与断裂的关键。

常用的方法包括超声波检测、磁粉检测和视觉检测等。

这些方法可以帮助工程师发现结构中的裂纹、腐蚀和其他损伤，及时采取修复措施。

预防与维修为了预防钢结构发生材料损伤和断裂，以下措施可以采取：1.选择合适的防腐涂层，以防止腐蚀现象的发生。

建筑钢结构焊接裂纹的产生机理及防治措施标签：焊接裂纹;建筑;防治现阶段，随着市场经济的不断发展，建筑行业市场的竞争压力逐渐增加，这对部分建筑企业来说是一个很大的挑战。

为在激烈的竞争当中得以生存，工程质量情况逐渐得到越来越多建筑企业的重视，工程质量的提升不仅可以实现企业价值的最大化，还能在一定程度上把握对成本的管控。

因此，本文以建筑钢结构为基础，对焊接中裂纹的产生机理和防治进行研究。

一、裂纹的产生机理及特征建筑钢在焊接的过程中很容易产生裂纹，主要分为三种形式：热裂纹、冷裂纹、层状撕裂。

（一）热裂纹热裂纹是复杂钢结构中较容易出现的一种裂纹形式，其产生的主要原因是在焊接后结晶的过程中受到高温。

热裂纹通常会出现在焊接缝当中，并在缝隙当中呈现纵向分布，是焊接过程中经常出现的一种裂纹。

根据所受温度的不同，热裂纹呈现的形式也有所差异，主要分为三种：凝固裂纹。

这种裂纹又称结晶裂纹，主要在焊接快结束前脆性温度间的焊缝金属凝固所形成。

焊缝金属结晶的过程中，由于液层之间存在韧性较低的杂质，金属在冷却不均的情况下拉伸超过临界值，即导致热裂缝的出现。

液化裂缝。

这种热裂缝的产生是由于一些低熔点的金属或金属化合物在焊接中产生的热量引起晶界焊接热，从而影响液化而产生的裂纹。

塑料裂纹。

又被称为多层焊接，其产生原因主要是受焊接热循环的影响，导致金属材料塑性降低，受到拉应力在晶界进行二次结晶而形成的裂纹。

（二）冷裂纹冷裂纹通常在焊接结束后冷却的过程中出现，有的是直接出现，也有一部分是在经过一段时间后出现，这种产生后不会立即出现而是随着时间的推移慢慢显露出来的裂纹，被称为延迟裂纹。

冷裂纹大多为延迟裂纹，通常产生在低、中合金钢焊接的热影响区域，很少部分在焊接缝上，裂纹横纵不一，由于大部分冷裂纹都不是直接出现，因此具有一定的隐蔽性。

经相关统计显示，冷裂纹产生的主要原因分为以下几种：钢的淬硬趋势焊接头氢含量焊接头拘束度。

（三）层状撕裂层状撕裂在钢结构焊接的过程中主要分为两种，一种裂点出现在焊缝的根部附近，由根部向四周蔓延，另一种是出现在含热区，主要是焊接过程中在收缩应力具有很强拉伸性的情况下，由一些非金属的杂质扩散而成。

钢结构焊接裂纹的种类及对策根据裂纹发生的时间大致可以将裂纹分成高温裂纹和低温裂纹两大类。

1、低温裂纹根据裂纹是低温裂纹常见的一种形态，其产生原因如下：（1）主要是由于焊接金属含氢量较高所致氢的来源有多种途径，如焊条中的有机物，结晶水，焊接坡口和它的附近粘有水份、油污及来自空气中的水份等。

（2）焊接拉头的约束力较大，例如厚板焊接时接头固定不牢、焊接顺序不当等均有可能产生较大的约束应力而导致裂纹的发生。

（3）当母材碳当量较高，冷却速度较快，热影响区的硬化从而导致裂纹的发生。

对于根部裂纹的防止措施：（1）选用低氢或超低氢焊条或其他焊接材料。

（2）对焊条或焊剂等进行必要的烘焙，使用时注意保管。

（3）焊前，应将焊接坡口及其附近的水份、油污、铁锈等杂质清理干净。

（4）选择正确的焊接顺序和焊接方向，一般长构件焊接时最好采用由中间向两端对称施焊的方法。

（5）进行焊前预热及后热控制冷却速度，以防止热影响区硬化。

2、高温裂纹焊道下梨状裂纹是常见的高温裂纹的一种，主要发生在埋弧焊或二氧化碳气体保护焊中，手工电弧焊则很少发生。

焊道下梨状裂纹的产生原因主要是焊接条件不当，如电压过低、电流过高，在焊缝冷却收缩时使焊道的断面形状呈现梨形。

防止措施：选择适当的焊接电压、焊接电流；焊道的成形一般控制在宽度与高度之比为1：1.4较适宜。

弧坑裂纹也是高温裂纹的一种，其产生原因主要是弧坑处的冷却速度过快，弧坑处的凹形未充分填满所致。

防止措施是安装必要的引弧板和引出板，在焊接因故中断或在焊缝终端应注意填满弧坑。

焊接裂纹的修补措施如下：（1）通过超声波或磁粉探险伤检查出裂纹的部位和界限。

（2）沿焊接裂纹界限各向焊缝两端延长50mm，将焊缝金属或部分母材用碳弧气刨等刨去。

（3）选择正确的焊接规范，焊接材料，以及采取预热、控制层间温度和后热等工艺措施进行补焊。

建筑钢结构焊接裂纹的产生机理及防止措施钢结构作为建筑工程中重要的材料之一，广泛应用于不同类型的建筑物中。

然而，在钢结构的生产和施工过程中，焊接裂纹是一个常见的问题，会导致结构的强度和稳定性受到影响，甚至可能引发严重的事故。

因此，了解钢结构焊接裂纹的产生机理，采取防止措施，对于保障钢结构的安全性和可靠性具有重要意义。

钢结构焊接裂纹的产生机理主要有以下几个方面：
1. 材料缺陷：焊接过程中，如果钢材本身就存在缺陷，比如孔洞、气孔、裂纹等，容易在焊接过程中扩大，形成焊接裂纹。

2. 焊接过程中的热应力：钢材在焊接过程中会受到热应力的影响，会产生变形和应力集中的问题。

如果应力集中过于严重，就会导致焊接裂纹的产生。

3. 焊接参数不当：焊接参数的选择不当，比如电流、电压、焊接速度等不合理，容易导致焊接温度不均匀，从而引发焊接裂纹。

为了防止钢结构焊接裂纹的产生，可以采取以下措施：
1. 选择质量好的材料：在选材的过程中，应选择质量好的钢材，尽可能避免存在缺陷的材料被用于焊接。

2. 确定合理的焊接参数：在焊接过程中，应根据钢材的材质和焊接方式确定合理的焊接参数，保证焊接温度均匀，减少应力集中的问题。

3. 采用预热和后热处理技术：在焊接前进行预热，可以减少焊接过程中的热应力，从而避免焊接裂纹的产生。

在焊接后进行后热处
理，可以降低残余应力，进一步保证结构的稳定性和安全性。

总之，了解钢结构焊接裂纹的产生机理，采取有效的防止措施，对于确保建筑物整体的安全性和可靠性具有重要意义。

钢结构裂纹成因分析及防范措施摘要：在工程建设中，钢材的应用必不可少。

而焊接裂纹是常见的钢结构焊接缺陷之一，焊接裂纹的存在可能导致严重的工程事故。

本文讨论了钢结构焊接过程产生的焊接裂纹的种类以及形成原因，提出了预防焊接裂纹出现的措施。

关键词：钢结构裂纹成因分析防范措施Abstract: in the engineering construction, the application of the steel is indispensable. And welding crack is a common steel welding structure, one of the existence of welding cracks can lead to serious engineering accident. This paper discussed the steel structure of the welding process produce welding cracks in the types and causes, and put forward the measures of prevention welding crack appeared.Keywords: steel structure crack reason analysis preventive measures前言近年来，我国经济发展迅猛，各种大型工程投入施工。

钢结构工程在建设中所占比重越来越大。

焊接是钢结构连接的主要方式之一，焊接质量在钢结构工程中极为重要。

但在焊接施工中一些焊接缺陷问题却普遍存在，例如：焊接裂纹、孔穴、夹渣、未熔合、形状缺陷等，其中焊接裂纹是其中危害最大而且是最普遍的一种，可能成为构件脆断、疲劳破坏和腐蚀破坏的起因，严重影响钢结构工程的质量和施工进度，如焊接裂纹未被发现和处理，还会危及钢结构工程的安全。

建筑钢结构焊接裂纹的产生机理及防止措施建筑钢结构是目前常见的建筑结构之一，它具有高强、轻量、简洁美观等优点。

然而，在实际使用中，钢结构存在一些问题，其中之一就是焊接裂纹的产生。

本文将探讨建筑钢结构焊接裂纹的产生机理及防止措施。

一、焊接裂纹的产生机理焊接裂纹主要可分为热裂纹、冷裂纹、应力裂纹。

1.热裂纹焊接时，由于局部加热，使钢材产生热变形。

当其塑性变低且残余应力积累时，钢材易于出现裂纹。

热裂纹主要是由于热应力造成的。

2.冷裂纹一般在焊后自然冷却时出现，这种裂纹的发生对于焊接工艺、材料和钢结构的使用情况等很敏感。

冷裂纹主要是由于低温下的脆性造成的。

3.应力裂纹应力裂纹主要是由于因材料、尺寸和结构等造成永久性变形产生的应力，使焊缝发生断裂。

这种裂纹的主要表现是在进行负载、温度等变化时，在原有断口处产生裂纹。

二、焊接裂纹的防止措施1.材料选择焊接材料的选择并不是随便选用，应根据实际情况选择专业的材料并在正确的离子层选择。

2.焊接工艺合理的焊接工艺非常重要。

在焊接的过程中，应该注意控制焊接的速度和节奏，以避免局部高温、局部残余应力的发生。

此外，焊接的工艺应掌握得当，包括电极的选择、焊接电流、焊接时间、频率等，以确保焊接缝有足够的强度。

3.质量控制如果缺乏质量控制，很容易忽略焊接过程中的每个细节，如使用的电极、焊接速度和温度控制等，这将极大地影响焊接接头的质量。

因此，应及时检查焊缝的质量，减少焊接裂纹等质量问题的发生。

4.故障修复当发现要素问题后，应及时进行修复。

例如，当发现焊接过程中电极受到污染时，应停止焊接并更换电极。

当发现焊接过程中有缺陷时，应及时纠正，以确保焊接的质量。

5.不断改进工艺不断改进工艺也是防止焊接裂纹的重要措施。

随着科技的不断进步，随着工艺的提高，新的焊接方法和材料的出现，改进工艺是防止焊接裂纹的重要手段。

总之，建筑钢结构焊接裂纹对建筑钢结构的使用具有一定的影响，为防止焊接裂纹的发生，应注意材料的选择、焊接工艺的合理性、质量控制等多个方面，并不断改进工艺。
