《实用数字电子技术》第7章习题答

案

欧阳光明（2021.03.07）
7.1 答:该存储器具有648bit的容量
7.2 答：
(1) 64K1bit的存储单元数=641024 = 65536，该存储系统需要16
根地址线，1根数据线。
(2)256K4bit的存储单元数=25610244 = 1048576，该存储系统
需要18根地址线，4根数据线。
(3)1M2bit的存储单元数=102410242 = 2097152，该存储系统需
要20根地址线，2根数据线。
(4) 128K8bit的存储单元数=12810248 = 1048576，该存储系统
需要17根地址线，8根数据线。

7.3 答：所需要的RAM芯片数=dDnN, 其中

x

表示大于等于的

最小整数。
7.4
(1) 连线如下图所示。
(2) 当R/W=1,且地址为0011001100时，系统中第0和1个芯片被
选中。
7.5 答：
(1) 该芯片有2544=1016存储单元。
*欧阳光明*创编 2021.03.07
*欧阳光明*创编 2021.03.07
(2) 该芯片每次访问4存储单元。

(3) 该芯片有8根地址线。
7.6
(1) 实现两个3bit二进制相乘的乘法器需要的ROM存储容量。
答：因为bitbit384626，则实现两个3bit二进制相乘的乘法器需要
的ROM存储容量=
384

bit。

(2) 将8bit二进制数转换成十进制数的转换电路（十进制数用BCD
码表示）
答：将8bit二进制数转换成十进制数的转换电路需要
30721228
bit.

7.7
(1) 答： 电路连线路如下图所示，A0, A1, A2, A3 作为余3码的输
入， D0, D1, D2, D3作为8421BCD码的输出，CE和OE接地，A
4
=0

时余3码转换为BCD码，A
4
=1时，BCD码转换为余3码。

（2）ROM的表内容如下:
ROM地址 值 ROM地址 值 ROM地址 值 ROM地址 值
00000 XXXX 01000 0101 10000 0011 11000 1011
00001 XXXX 01001 0110 10001 0100 11001 1100
00010 XXXX 01010 0111 10010 0101 11010 XXXX
00011 0000 01011 1000 10011 0110 11011 XXXX
00100 0001 01100 1001 10100 0111 11100 XXXX
00101 0010 01101 XXXX 10101 1000 11101 XXXX
00110 0011 01110 XXXX 10110 1001 11110 XXXX
00111 0100 01111 XXXX 10111 1010 11111 XXXX

注：XXXX表示任意内容.

7.8
将 芯片的地址输入A
0, A1, A2, A3
作为逻辑函数A, B, C，D的

输入，D
0，D1, D2, D3作为逻辑函数Y0, Y1, Y2, Y3
的输出，其电路

连线图如下:
*欧阳光明*创编 2021.03.07
*欧阳光明*创编 2021.03.07
EPROM内存中保存的值如下表
EPROM地址 值 EPROM地址 值
0000 0100 1000 0000
0001 0010 1001 0110
0010 0011 1010 0011
0011 0100 1011 1000
0100 0001 1100 0101
0101 0010 1101 1010
0110 0111 1110 1011
0111 1001 1111 1101

7.9

答：当ROM中的内容如表7.5所示时，其输出端电压波形图为：
阶梯状的三角波。
7.10
采用一个 bit EPROM芯片, A
0, A1, A2, A3作为A0, A1, B0
,

B1的输入，D0，D1, D2作为L1, L2, L3的输出，电路连线图如下:
EPROM内存中保存的值如下表所示。
EPROM地址
(A3, A2, A1, A0)
值 EPROM地址 值

0000 010 1000 001
0001 100 1001 001
0010 100 1010 010
0011 100 1011 100
0100 001 1100 001
0101 010 1101 001
0110 100 1110 001
0111 100 1111 010

合集下载

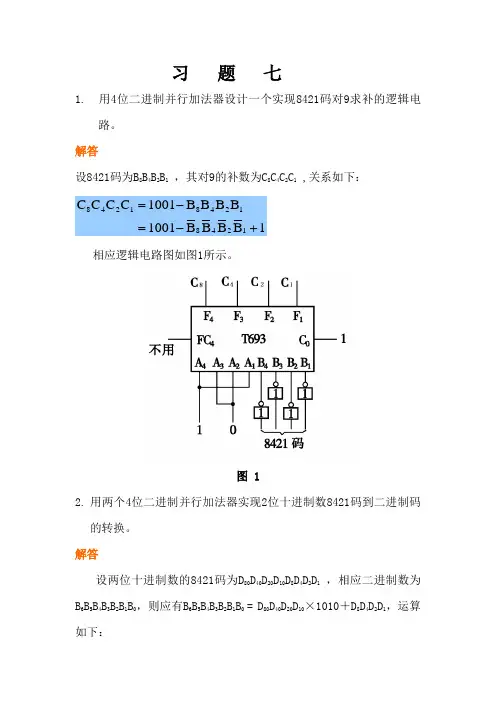

数字逻辑(第二版) 华中科技大学出版社(欧阳星明)版数字逻辑答案第七章

数字逻辑(第二版) 华中科技大学出版社(欧阳星明)版数字逻辑答案第七章

习 题 七1. 用4位二进制并行加法器设计一个实现8421码对9求补的逻辑电路。

解答设8421码为B 8B 4B 2B 1 ，其对9的补数为C 8C 4C 2C 1 ,关系如下：相应逻辑电路图如图1所示。

图 12. 用两个4位二进制并行加法器实现2位十进制数8421码到二进制码解答设两位十进制数的8421码为D 80D 40D 20D 10D 8D 4D 2D 1 ，相应二进制数为B 6B 5B 4B 3B 2B 1B 0，则应有B 6B 5B 4B 3B 2B 1B 0 = D 80D 40D 20D 10×1010＋D 8D 4D 2D 1，运算如下：× D 80 1D 40 0 D 20 1 D 10 0 ＋ D 80 D 40 D 80 D 20D 40 D 10 D 8D 20D 4 D 10D 2 D 1B 6B 5B 4 B 3B 2B 1B 0据此，可得到实现预定功能的逻辑电路如图2所示。

图 23. 用4位二进制并行加法器设计一个用8421码表示的1位十进制加法解答分析：由于十进制数采用8421码，因此，二进制并行加法器输入被加数和加数的取值范围为0000～1001（0～9），输出端输出的和是一个二进制数，数的范围为0000～10011(0～19,19=9+9+最低位的进位)。

因为题目要求运算的结果也是D 8 D 10D 2D 10 D 18421码，因此需要将二进制并行加法器输出的二进制数修正为8421码。

设输出的二进制数为FC 4 F 4 F 3 F 2 F 1，修正后的结果为'1'2'3'4'4F F F F FC ，可列出修正函数真值表如表1所示。

根据表1写出控制函数表达式，经简化后可得：据此，可画出逻辑电路图如图3所示。

图34. 用一片3-8线译码器和必要的逻辑门实现下列逻辑函数表达式。

解答假定采用T4138和与非门实现给定函数功能，可将逻辑表达式变换如下：逻辑电路图如图4所示。

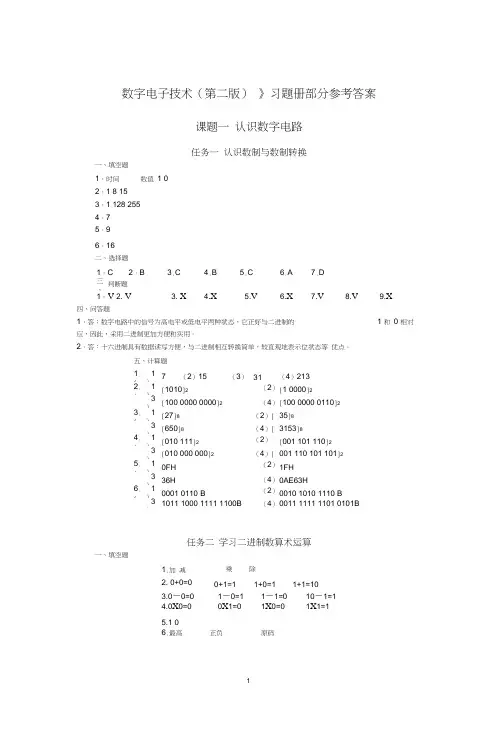

《数字电子技术(第二版)习题册》答案
