fpc叠层结构
FPC叠层结构是指柔性电路板（Flexible Printed Circuit，FPC）中不同层之间的材料堆叠方式。

FPC通常由若干层薄膜电路板和铜箔层以及表面涂层等材料组成，这些材料通过层压或粘合的方式组合在一起。

FPC的叠层结构可以按照不同需求进行设计，以实现不同的电气性能和机械性能。

一般来说，FPC的叠层结构通常包括以下几层：
1.钢板或者聚酰亚胺膜（PI）：用于提供FPC的刚性和稳定性。

2.铜箔层：用于导电和传输信号。

3.表面处理层：通过化学或镀金等处理方式，提供优越的电气性能和耐腐蚀性。

4.涂层：用于隔绝各层电路之间的电性和机械性干涉。

5.薄膜电路板层：用于组装电路结构，通常采用聚酰亚胺膜材料。

总体来说，FPC的叠层结构可以在不同层之间增加或减少铜箔、PI或者薄膜等材料，以实现所需的性能和工作条件。

一到八层电路板的叠层设计方式电路板的叠层安排是对PCB的整个系统设计的基础。

叠层设计如有缺陷，将最终影响到整机的EMC性能。

总的来说叠层设计主要要遵从两个规矩:1. 每个走线层都必须有一个邻近的参考层(电源或地层);2. 邻近的主电源层和地层要保持最小间距,以提供较大的耦合电容;下面列出从单层板到八层板的叠层：一、单面板和双面板的叠层对于两层板来说，由于板层数量少，已经不存在叠层的问题。

控制EMI辐射主要从布线和布局来考虑；单层板和双层板的电磁兼容问题越来越突出。

造成这种现象的主要原因就是因是信号回路面积过大，不仅产生了较强的电磁辐射，而且使电路对外界干扰敏感。

要改善线路的电磁兼容性，最简单的方法是减小关键信号的回路面积。

关键信号：从电磁兼容的角度考虑，关键信号主要指产生较强辐射的信号和对外界敏感的信号。

能够产生较强辐射的信号一般是周期性信号，如时钟或地址的低位信号。

对干扰敏感的信号是指那些电平较低的模拟信号。

单、双层板通常使用在低于10KHz的低频模拟设计中:1 在同一层的电源走线以辐射状走线，并最小化线的长度总和；2 走电源、地线时，相互靠近；在关键信号线边上布一条地线，这条地线应尽量靠近信号线。

这样就形成了较小的回路面积，减小差模辐射对外界干扰的敏感度。

当信号线的旁边加一条地线后，就形成了一个面积最小的回路，信号电流肯定会取道这个回路，而不是其它地线路径。

3 如果是双层线路板，可以在线路板的另一面，紧靠近信号线的下面，沿着信号线布一条地线，一线尽量宽些。

这样形成的回路面积等于pcb线路板的厚度乘以信号线的长度。

二、四层板的叠层推荐叠层方式：2.1 SIG－GND(PWR)－PWR (GND)－SIG；2.2 GND－SIG(PWR)－SIG(PWR)－GND；对于以上两种叠层设计，潜在的问题是对于传统的1.6mm（62mil）板厚。

层间距将会变得很大，不仅不利于控制阻抗，层间耦合及屏蔽；特别是电源地层之间间距很大，降低了板电容，不利于滤除噪声。

多层板结构组合说明全文共四篇示例，供读者参考第一篇示例：多层板是一种常用的电子元件结构，它由多层导电层和绝缘层组成，通常被用来制造印制电路板（PCB）。

多层板的结构组合是多种因素综合的结果，下面就对多层板结构组合进行详细说明。

一、多层板的基本结构多层板通常由四部分构成：外层线路、内层线路、内层填充物和绝缘层。

外层线路是多层板的表层，通常用来布置元器件的引脚。

内层线路是板内的导线连接层，起到传递信号和电力的作用。

内层填充物用来填充内层线路之间的空隙，增加板的强度。

绝缘层是内外层之间的绝缘层，起到隔离和保护的作用。

二、多层板的层间结构多层板的层间结构通常是按照信号层、地层和电源层进行布置的。

信号层主要用来传输信号，地层用来接地，电源层用来供电。

在多层板的设计中，信号层、地层和电源层的布局应该符合信号传输的要求，要避免信号线与电源线、地线之间的干扰和交叉。

三、多层板的板厚设计多层板的板厚设计是多层板结构组合中的一个重要环节。

通常情况下，多层板的外层线路要比内层线路粗一些，以减小板的厚度，提高板的柔韧性。

板的厚度也要考虑到板的堆叠方式和板的材料，以确保板的可靠性和性能。

四、多层板的堆叠方式多层板的堆叠方式可以分为对称堆叠和非对称堆叠。

对称堆叠是指内层线路和绝缘层的布局对称，板的厚度对称分布。

非对称堆叠是指内层线路和绝缘层的布局不对称，板的厚度不对称分布。

在选择多层板的堆叠方式时，要考虑到信号传输的要求、板的性能和工艺要求等因素。

五、多层板的阻抗控制在多层板的设计和制造过程中，阻抗控制是一个关键的技术难点。

阻抗是信号在传输过程中遇到的阻力或妨碍，影响信号的质量和稳定性。

为了保证信号的质量和稳定性，多层板必须控制好板内与板外的阻抗匹配，通过合理设计板的结构组合和布线方式来控制板的阻抗。

多层板结构组合是一个综合性的问题，需要考虑多种因素的综合作用。

多层板的设计和制造不仅要考虑到信号传输的要求、板的性能和可靠性，还要考虑到工艺的可行性和成本的控制。

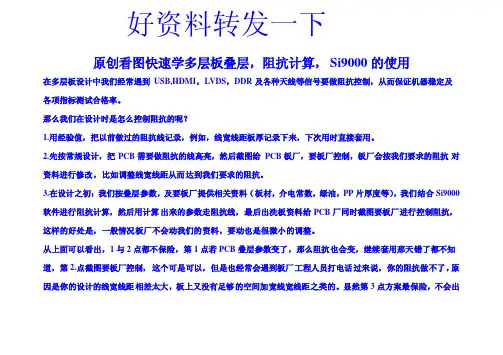

好资料丆转发一下
原创看图快速学多层板叠层，阻抗计算，Si9000的使用
在多层板设计中我们经常遇到USB,HDMI，LVDS，DDR及各种天线等信号要做阻抗控制，从而保证机器稳定及各项指标测试合格率。

那么我们在设计时是怎么控制阻抗的呢？
1.用经验值，把以前做过的阻抗线记录，例如，线宽线距板厚记录下来，下次用时直接套用。

2.先按常规设计，把PCB需要做阻抗的线高亮，然后截图给PCB板厂，要板厂控制，板厂会按我们要求的阻抗对资料进行修改，比如调整线宽线距从而达到我们要求的阻抗。

3.在设计之初：我们按叠层参数，及要板厂提供相关资料（板材，介电常数，绿油，PP片厚度等），我们结合Si9000软件进行阻抗计算，然后用计算出来的参数走阻抗线，最后出洗板资料给PCB厂同时截图要板厂进行控制阻抗，这样的好处是，一般情况板厂不会动我们的资料，要动也是很微小的调整。

从上面可以看出，1与2点都不保险，第1点若PCB叠层参数变了，那么阻抗也会变，继续套用那天错了都不知道，第2.点截图要板厂控制，这个可是可以，但是也经常会遇到板厂工程人员打电话过来说，你的阻抗做不了，原因是你的设计的线宽线距相差太大，板上又没有足够的空间加宽线宽线距之类的。

显然第3点方案最保险，不会出
现板厂不能控制阻抗的现象发生。

好了，现在我们开始学习如Si9000的使用，培训内容如下：
1.公司常用叠层模板说明
2.Shortcut to Si9000阻抗计算软件界面讲解。

3.常用阻抗计算模版说明。

4.阻抗计算正推反推教程
5.实列一讲解（单端阻抗包地计算）
6.实例二讲解（差分对阻抗包地讲算）。
