浙江省2012年1月高等教育自学考试
电力系统基础试题
课程代码：02300

一、填空题(本大题共10小题，每空1分，共10分)
请在每小题的空格中填上正确答案。错填、不填均无分。
1. 电力网由变压器和______两大元件组成。
2. 研究三相对称系统时，常用______相等值电路。
3. 简单电力系统静态稳定的实用判据是______。
4. 电力系统频率调整的必要条件是有功功率平衡且有一定的______。
5. 单相短路时，故障电流为正序电流的______倍。
6. 发电机低于额定功率因数运行时将受到______的限制。
7. 中性点经高电阻接地，经______接地均属于中性点非有效接地方式。
8. 电缆线路的主要结构包括导体层、______和保护层。
9. 我国大型电力系统允许的频率偏移为______。
10. 为提高电晕临界电压500kV电力线路常用______导线。
二、单项选择题(本大题共20小题，每小题1分，共20分)
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括
号内。错选、多选或未选均无分。
1. 110kV耐张杆塔上X-4.5型绝缘的片数为( )
A. 3片 B. 7片
C. 13片 D. 8片
2. 电力系统短路故障中，属于对称故障的是( )
A. 三相短路 B. 单相接地
C. 二相短路 D. 二相接地
3. 由发电机调速器参与的频率调整属于( )
A. 三次调频 B. 二次调频
C. 有差调频 D. 无差调频
4. 环形网络中的功率分点通常是环网中的( )
A. 电流最小点 B. 功率最小点
C. 电压最低点 D. 电压中枢点
5. 设变压器的正、负、零序阻抗分别为x1、x2、x0，它们的关系是( )
A. x1≠x2≠x0 B. x1≠x2=x0
【法佬自考论坛】海量自考资源免费下载！
本资料由【法佬自考论坛】搜集整理 第2 页 http://www.zikao60.cn
C. x1=x2≠x0 D. x1=x2=x0
6. 系统装设消弧线圈通常采用( )
A. 全补偿方式 B. 过补偿方式
C. 欠补偿方式 D. 不补偿方式
7. 电力系统发生单相接地时，正序增广网络中附加电抗的大小为( )
A. 0 B. X∑2+X∑0
C. X∑2∥X∑0 D. X∑2+X∑1+X∑0
8. 发电机的额定电压比同电压等级线路的额定电压高5%的原因是线路有( )
A. 功率损耗 B. 电流损耗
C. 电压损耗 D. 电能损耗
9. 加强型钢芯铝绞线型号表示为( )
A. LGJ B. LGJJ
C. LGJQ D. LJ
10. 提高系统静态稳定的措施是( )
A. 自动重合闸成功 B. 强行励磁成功
C. 减少元件电抗 D. 连锁切机
11. 中枢点实行逆调压，其电压要求是( )
A. 1.025UN—1. 075UN B. 恒定值
C. 额定值 D. 最大1.05UN最小1.0UN
12. 下列变量中不属于电能质量指标的是( )
A. 电流 B. 电压
C. 频率 D. 波形
13. 超高压线路使用串联补偿的主要目的是( )
A. 提高电晕临界电压 B. 提高静稳定能力
C. 减少线路导纳 D. 增加线路电抗
14. 35kV输电线路，其首、末端电压分别为36.75、35kV，则线路的电压损耗为( )
A. 10% B. 7.5%
C. 5% D. 2.5%
15. 计算变压器电抗时需用的技术数据为( )
A. △Pk B. Uk%
C. △P0 D. I0%
16. 线路的几何均距的大小影响线路的( )
【法佬自考论坛】海量自考资源免费下载！
本资料由【法佬自考论坛】搜集整理 第3 页 http://www.zikao60.cn
A. 功率 B. 电阻
C. 电抗 D. 电导
17. 电力系统有功日负荷曲线下所包含的面积代表了负荷的( )
A. 功率大小 B. 电能损耗
C. 电压水平 D. 功率因数
18. 为能及时增加的负荷供电而设置的备用须是( )
A. 冷备用 B. 热备用
C. 国民经济备用 D. 事故备用
19. 变压器的分接头通常设在( )
A. 低压侧 B. 高压侧
C. 高低压侧 D. 油箱外
20. 一般计算时可以忽略线路电导，是因为可忽略线路的( )
A. 电压损耗 B. 功率损耗
C. 电能损耗 D. 电晕损耗
三、简答题(本大题共4小题，每小题5分，共20分)
1. 选择调频厂应考虑哪些条件?
2. 220kV线路空载运行时，线路首、末端电压哪点高?为什么?
3. 对电力系统运行的基本要求有哪些?
4. 如图为某系统的功角特性曲线，PI为故障前，PⅡ为故障时，PⅢ为故障后，说明为什么快
速切除故障可以提高系统暂态稳定性。

四、简单计算题(本大题共4小题，每小题7分，共28分)
1. 如图所示110kV两端供电网，全网都用LGJ-120型导线架设，单位长度阻抗为
r1+jx1=0.27+j0.327欧，运算负荷大小标于图上，求初步功率分布。
【法佬自考论坛】海量自考资源免费下载！
本资料由【法佬自考论坛】搜集整理 第4 页 http://www.zikao60.cn
2. 某降压变压器，电压比为110±2×2.5%/11kV,最大负荷时低压侧折算到高压侧的电压为
98.4kV，最小负荷时低压侧折算到高压侧的电压为101.3kV，变压器低压侧电压允许变动
范围10.25kV-10.75kV，试选择分接头。
3. 已知某同步发电机参数Xd=1.2、Xq=0.8、发电机运行时U=1.0、I=0.8、功率因数为0.85，
若以U为参考向量，求Eq。
4. 某发电机接入无限大容量系统母线，如图所示，已知Xd∑=0.769、E′=1.47且保持不变。
若静态稳定储备系数要求不低于80%，求发电机极限功率及正常运行时最大输送功率(标么
值)。

五、综合计算题(本大题共2小题，每小题11分，共22分)
1. 某发电厂的发电负荷为66.5+j44.5MVA,经一台变压器送入输电线路，如图所示，求发电
厂的运算功率。已知变压器参数：容量90000kVA,变比为121±2×2.5%/10.5kV，
△Pk=440kW、Uk%=10.5、△P0=75kW、I0%=0.7,线路参数：长度为100km，单位长度阻抗
为0.105+j0.383欧、电纳为2.98×10-6s/km。

2. 简单电力系统如图所示，在k点发生A、B两相短路，试计算短路电流。(取Sn=100MVA,
Un=Uav)

合集下载

2012级《电路分析基础》本科试卷A参考答案及评分标准

2012级《电路分析基础》本科试卷A参考答案及评分标准

2012级《电路分析基础》（本科）试卷A参考答案及评分标准（2012-2013学年度第1学期）一、解：（13分）如下图所示其节点电压方程为 15312)5.01(=+=+U解得V U 10=故A 3电流源发出的功率为W U P 301033=⨯==二、解：（13分）将原电路进行等效变换，如下图所示 因为102)21(=++i i解得A i 2=三、解：（13分）将原电路中间的Y 型电路转换成∆型电路，并进行化简，如下图所示所以V U 2246122=++⨯=四、解：（13分）如下图所示，其节点电压方程为（4分）4（6分）（3分）（4分） （9分）（4分） （2分）（2分）（5分）⎪⎪⎩⎪⎪⎨⎧=⎪⎭⎫ ⎝⎛+++-⨯-==-⎪⎭⎫⎝⎛+++⨯-02121212112214282121212112212121u u u u 整理得⎩⎨⎧=+-=-1232032121u u u u 解得V u 91=，V u 72=。

因为A u i 5.1291221211=-=-=A u i 5.2271221222=-=-=所以A i i i 45.25.121=+=+=故V 12电压源发出的功率为W i P 4841212=⨯==五、解：（12分）将电阻R 开路，对所余一端口进行戴维宁等效，如下图所示由左上图可得V u oc 3912221821261812=-=+⨯-+⨯=由右上图可得Ω=+=+=54112//62//2eq R将戴维宁等效电源接上电阻R ，如下图所示由上图可得（2分）（1分）（1分） （1分）（1分） （2分）（5分）（3分）（1分）（3分）（2分）ΩΩ2ΩΩΩΩ253=+=R R U解得Ω=10R六、解：（12分）将原电路改画成如下电路将负载断开，对断开后的电路进行戴维宁等效。

1. 求开路电压oc u如上图所示，其网孔电流方程为⎩⎨⎧-=+-=-1012440482121i i i i 整理得⎩⎨⎧-=+-=-5621022121i i i i 解得A i 5.51=，A i 12=。

2012电子电工专业第三次月考试题

2012电子电工专业第三次月考试题

2012高三电子电工专业第三次月考试题（电工基础第一章---第八章）班级：学号：姓名：注意事项：1、本试卷共五道大题，共11页，共240分。

2、考生答题一律使用蓝黑钢笔或圆珠笔，直接将答案写在试卷中。

3、本试卷除特殊说明外，小数点后一律保留两位。

一、单项选择题（本大题共50小题，每小题2分，共100分。

在每小题所给的四个选项中，只有一个符合要求，请将正确答案填写在题干后的括号内。

）1、正弦交流电的三要素指（）A、电阻、电感和电容B、电流、电压和相位差C、有效值、频率和初相位D、瞬时值、最大值和初相位2、两根平行导线通过同向电流时，导体之间相互（）A、排斥B、产生磁场C、产生涡流D、吸引3、磁通的单位是（）A、BB、WBC、TD、F4、某负载两端的电压为u=100sinωtV,通过它的电流是i=5sin(ωt-π/6)A，则该负载为（）A、阻性负载B、容性负载C、感性负载D、不确定5、某正弦电压有效值为380V，频率为50Hz，在t＝0时的值u(0)＝380V。

该正弦电压的表达式为( )A、u = 380sin314t VB、u = 537sin(314t＋45°)VC、u = 380sin(314＋90°)VD、u =537sin(314t＋90°)V6、若X L=5Ω的电感元件作用正弦电压u=100sin（ωt+300）V 则通过该元件的电流i=( )A、20sin（ωt+300）B、20sin（ωt－300）C、20sin（ωt+1200）D、20sin（ωt－600）7、交流电比直流电的应用更广泛，是因为（）A、交流电容易产生B、交流电容易使用C、交流电容易传递D、交流电比直流电的无用功率少8、一个电容器的耐压值为250V，把它接入正弦交流电路中使用时，加在电容上的交流电压的有效值可以是（） A、380V B、250V C、200V D、176V9、RLC串联电路发生谐振时，下列说法正确的是（）A、Q值越大，通频带越宽B、Q值越大，选频性越好C、总电压是电感两端电压的Q倍D、Q值越小，选频性越好R=2ΩX L =40Ω Ω -+u o 10、荧光灯原功率因数为0.75,并接一电容后，其功率因数提高到0.95,则线路中的总电流（ ）A 、减小B 、增大C 、不变D 、不能确定11、如图所示正弦交流电路中，输入电压一定滞后于输出电压的是（ ）12、制造变压器铁心的材料是（ ）A 、硬磁材料B 、矩磁材料C 、软磁材料D 、反磁材料13、某机床照明采用36V 安全电压，变压器一次侧为220V 交流电，若二次侧功率为40W ，则一次侧、二次侧电流之比为（ ）A 、1：1B 、55：9C 、9：55D 、无法确定14、电压互感器的一次绕组的匝数( )二次绕组的匝数。

2012年10月高等教育自学考试全国统一命题考试《电工技术基础》试卷

2012年10月高等教育自学考试全国统一命题考试《电工技术基础》试卷

2012年10月高等教育自学考试全国统一命题考试《电工技术基础》试卷(总分：100.00，做题时间：150分钟)一、[*](总题数：1，分数：0.00)（分数：2.00）A.B.C. √D.解析：（分数：2.00）A.B. √C.D.解析：（分数：2.00）A. √B.C.D.解析：（分数：2.00）A.B.C.D. √解析：（分数：2.00）A.B.C.D. √解析：（分数：2.00）A.B.C. √D.解析：（分数：2.00）A.B. √C.D.解析：（分数：2.00）A. √B.C.D.解析：（分数：2.00）A.B. √C.D.解析：（分数：2.00）A.B.C. √D.解析：（分数：2.00）A.B. √C.D.解析：（分数：2.00）A.B.C.D. √解析：（分数：2.00）A.B.C.D. √解析：（分数：2.00）A. √B.C.D.解析：（分数：2.00）A.B. √C.D.解析：三、[*](总题数：1，分数：0.00)（分数：1.00）填空项1:__________________解析：（分数：1.00）填空项1:__________________解析：（分数：1.00）填空项1:__________________ 解析：（分数：1.00）填空项1:__________________ 解析：（分数：1.00）填空项1:__________________ 解析：（分数：1.00）填空项1:__________________ 解析：（分数：1.00）填空项1:__________________ 解析：（分数：1.00）填空项1:__________________ 解析：（分数：1.00）填空项1:__________________ 解析：（分数：1.00）填空项1:__________________ 解析：（分数：1.00）填空项1:__________________解析：（分数：1.00）填空项1:__________________解析：（分数：1.00）填空项1:__________________解析：（分数：1.00）填空项1:__________________解析：（分数：1.00）填空项1:__________________解析：五、[*](总题数：1，分数：0.00)（分数：4.00）__________________________________________________________________________________________正确答案： )解析：（分数：4.00）__________________________________________________________________________________________正确答案： )解析：（分数：4.00）__________________________________________________________________________________________ 正确答案： )解析：七、[*](总题数：1，分数：0.00)（分数：5.00）__________________________________________________________________________________________正确答案： )解析：（分数：5.00）__________________________________________________________________________________________正确答案： )解析：（分数：5.00）__________________________________________________________________________________________正确答案： )解析：（分数：5.00）__________________________________________________________________________________________正确答案： )解析：（分数：5.00）__________________________________________________________________________________________正确答案： )解析：（分数：5.00）__________________________________________________________________________________________正确答案： )解析：（分数：5.00）__________________________________________________________________________________________正确答案： )解析：九、[*](总题数：1，分数：0.00)（分数：8.00）__________________________________________________________________________________________正确答案： )解析：。

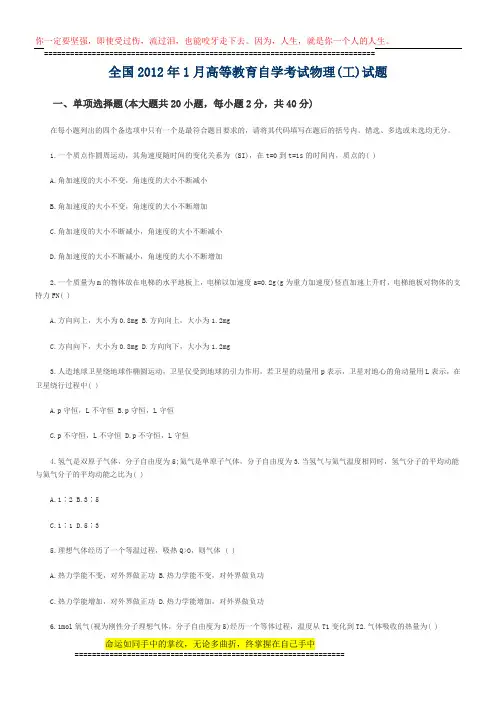

全国2012年1月高等教育自学考试物理(工)试题
