挖沟槽工程量计算(ppt)

工作面
根据基础施工的需要，挖土时按基础垫层的双向尺寸向周边放出一定 范围的操作面积，作为工人施工时的操作空间，这个单边放出的宽 度，就称为工作面。
说明——定额中的：
“虚土”是指未经填压自然形成的
土；
“ 天然密实土”是指未经扰动的自
土石然方土体(天积然土折)；算系数表
“ 夯实土”是指按规范要求经过分
V=S×L
式中:
S：地槽断面面积
L：地槽长度。外墙按中心线长度，内墙按图示尺寸的地槽 净长线。
地槽长度——外墙按 外墙的中心线L中
内墙按
内墙基底的净长线L内槽
计算 计算
图中：B——垫层宽度 H——挖土深度 C——工作面宽度 K——放坡系数
挖地槽工程量计算式
（1）不放坡、不设挡土板时：
V=（B+2C）×H×（ L中 + L内）
k=B/H
例 已知开挖深度H＝2.2m，槽底宽度A＝2.0m，土质为三类土，采用人工 开挖。试确定上口开挖宽度是多少?
[解] 查表，三类土放坡起点深度h＝1.5m，人工挖土的坡度系数k＝0.33。 由于开挖深度（H）大于放坡起点深度（h），故采取放坡开挖。每边边坡 宽度：
B＝K×H＝0.33×2.2＝0.73（m） 故，上口开宽度为： A′＝A＋2B＝2.0＋2×0.73＝3.46（m）
例 已知某基坑开挖深度H＝10m。其中表层土为一、二类土，厚h1＝2m， 中层土为三类土，厚h2＝5m，下层土为四类土，厚h3＝3m。采用正铲 挖土机在坑底开挖，试确定其坡度系数。
[解] “在同一槽、坑或沟内如遇土壤类别不同时，分别按其放坡起点、放坡系 数、依不同土壤厚度加权平均计算其放坡系数”。
（2）、室内休息平台挑出外墙外边线时，挑出部分应计算建筑面 积；

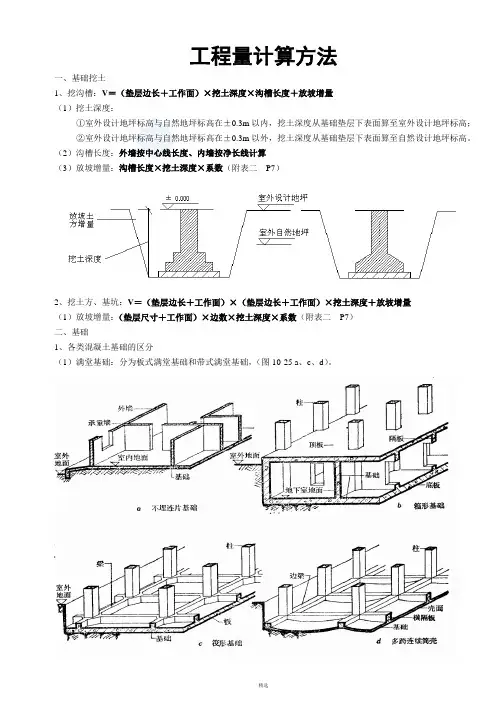

工程量计算方法一、基础挖土1、挖沟槽：V＝（垫层边长＋工作面）×挖土深度×沟槽长度＋放坡增量（1）挖土深度：①室外设计地坪标高与自然地坪标高在±0.3m以内，挖土深度从基础垫层下表面算至室外设计地坪标高；②室外设计地坪标高与自然地坪标高在±0.3m以外，挖土深度从基础垫层下表面算至自然设计地坪标高。

（2）沟槽长度：外墙按中心线长度、内墙按净长线计算（3）放坡增量：沟槽长度×挖土深度×系数（附表二P7）2、挖土方、基坑：V＝（垫层边长＋工作面）×（垫层边长＋工作面）×挖土深度＋放坡增量（1）放坡增量：（垫层尺寸＋工作面）×边数×挖土深度×系数（附表二P7）二、基础1、各类混凝土基础的区分（1）满堂基础：分为板式满堂基础和带式满堂基础，（图10-25 a、c、d）。

（2）带形基础（3）独立基础1、独立基础和条形基础（1）独立基础：V＝a’×b’×厚度＋棱台体积（2）条形基础：V＝断面面积×沟槽长度（1）砖基础断面计算砖基础多为大放脚形式，大放脚有等高与不等高两种。

等高大放脚是以墙厚为基础，每挑宽1/4砖，挑出砖厚为2皮砖。

不等高大放脚，每挑宽1/4砖，挑出砖厚为1皮与2皮相间（见图10-18）。

基础断面计算如下：（见图10-19）砖基断面面积＝标准厚墙基面积＋大放脚增加面积或砖基断面面积＝标准墙厚×（砖基础深＋大放脚折加高度）混凝土工程量计算规则一、现浇混凝土工程量计算规则混凝土工程量除另有规定者外，均按图示尺寸实体体积以m3计算。

不扣除构件内钢筋、预埋铁件及墙、板中0.3㎡内的孔洞所占体积。

1、基础（1）有肋带形混凝土基础，其肋高与肋宽之比在4:1以内的按有肋带形基础计算。

超过4:1时，其基础底按板式基础计算，以上部分按墙计算。

（2）箱式满堂基础应分别按无梁式满堂基础、柱、墙、梁、板有关规定计算，套相应定额项目。

• 灌注桩
– 就地灌注桩
– 钻孔灌注桩
▪深层搅拌桩
▪高压旋喷桩 ▪塑料排水板 ▪树根桩
▪压密注浆
▪地下连续墙
第42页，共182页。
（1）打、压预制钢筋混凝土方桩、管桩、短桩
1）工程量计算
均按体积（立方米） 设计桩长(包括桩尖)×桩截面面积 应扣除管桩的空心体积
第43页，共182页。
（1）打、压预制钢筋混凝土方桩、管桩、短桩
第11页，共182页。
舞台灯光控制室示意图
第12页，共182页。
（二）计算建筑面积的范围
• 11 建筑物内的技术层，层高超过2.2m的，应计算 建筑面积。
第13页，共182页。
（二）计算建筑面积的范围
12 有柱雨篷按柱外围水平面积计算建筑面积；独立柱的雨篷按顶盖的水平投影面
积的一半计算建筑面积。
两侧均包括柱（墙）外边线计算。
第4页，共182页。
（二）计算建筑面积的范围
3 多层建筑物的建筑面积按各层建筑面积的总和计算，其底层按建筑物外墙勒脚以上外围水平
面积计算，二层及二层以上按外墙外围水平面积计算。
4 地下室、半地下室、地下车间、仓库、商店、地下指挥部等及相应 出入口的建筑面积按其上口外墙（不包括采光井、防潮层及其保护墙）外围的水
建筑面积是确定概预算造价的基础数据
建筑设计和建筑规划中，也经常使用建筑面积控制某些指标
第2页，共182页。
（二）计算建筑面积的范围
1 单层建筑物不论其高度如何均按一层计算，其建筑面积按建筑物外墙勒脚以上的外围
水平面积计算。单层建筑物内如带有部分楼层者，亦应计算建筑面积。
2
第3页，共182页。
（二）计算建筑面积的范围

• 室内回填土厚度，按设计室外地坪标高至室内地面垫层底标
高之间的厚度计算。 室内回填土体积=室内主墙间净面积×回填土厚度 • ③场地回填土体积： 场地回填土体积=回填面积×平均回填厚度
第二节 桩基础工程计价
相关知识
预混凝土制桩
灌注混凝土桩
课内实训
一、相关知识
1.桩基础工程
桩——是置于岩土 中的柱型构件 一般房 屋基础中，桩基的主要 作用是将承受的上部竖 向荷载 ，通过较弱地层 传至深部较坚硬的、压 缩性小的土层或岩层.
Ⅹ类称为普坚石，Ⅺ～ⅩⅥ类称为特坚石。
土的详细特性见教材表8.3土壤分类表。
• 2、干、湿土的划分 • 土方工程由于基础埋置深度和地下水位的不同以及受到季 节施工的影响，出现干土与湿土之分。 • 干、湿土的划分，应根据地质勘察资料中地下常水位为划
分标准，地下常水位以上为干土，以下为湿土。如果采用
人工（集水坑）降低地下水位时，干、湿土的划分仍以常 水位为准；当采用井点降水后，常水位以下的土不能按湿 土计算，均按干土计算。 • 3、挖运土的方法 • 挖运土的方法是采用人工挖运土，还是人工挖土机械运土， 还是机械挖运土，对计价影响很大。
预制桩的施工包括制桩（或购成品桩）、运桩、 沉桩三个过程；当单节桩不能满足设计要求时， 应接桩；当桩顶标高要求在自然地坪以下时，应 送桩。
3.预制钢筋混凝土方桩—工程量计算
①打、压预制钢筋混凝土方桩：计量单位：m3 V=桩截面积*设计桩长（包括桩尖长度） ②送桩： 计量单位：m3
V=桩截面积*（送桩长度+0.5m)
注：在清单计价模式下，计算 的实体工程量，不考虑采取施 工安全措施而发生的加工作面 和放坡超出的土方开挖量，但 定额计价模式需要考虑。
