4、 打孔灌注桩 （1）灌注混凝土桩、砂桩等现场灌注桩
灌注混凝土桩、砂桩、碎石桩及砂石桩 的工程量，按设计规定的桩长（包括桩尖，不 扣除桩尖虚体积）乘以钢管管箍外径截面面积， 以m3计算。 （2）扩大桩
扩大桩亦称扩大灌注桩、复打桩，是在 原来已经打完的桩位继续打桩，即在第一次将 混凝土灌注到设计标高，拔出钢管后，在原桩 位再合好活瓣桩尖或埋设预制桩尖，进行第二 次沉桩，使未凝固的混凝土向四周挤压扩大桩 径，然后再第二次灌注混凝土，这一过程即称 复打（扩大桩）。扩大桩的工程量按单柱体积 乘以复打次数，以m3计算。
2扩大桩扩大桩亦称扩大灌注桩复打桩是在原来已经打完的桩位继续打桩即在第一次将混凝土灌注到设计标高拔出钢管后在原桩位再合好活瓣桩尖或埋设预制桩尖进行第二次沉桩使未凝固的混凝土向四周挤压扩大桩径然后再第二次灌注混凝土这一过程即称复打扩大桩
２.１土石方工程量计算规则
２.1.1 土石方工程的内容:
人工土石方工程
240
240
3000
6000
3000
课堂练习： 如图， 计算“三线一面”
第28页/共30页
“三线”：ℓ外——外墙外边线
ℓ中
ℓ中——外墙中心线
ℓ内——内墙净长线
墙 外
墙 内
“一面” S1——底层的建筑面积
建筑物勒脚以上外墙外围水平面投影的面积： 120
120
240
如图 计算“三线一面”
ℓ 外 =[ （ 3.0+6.0+3.0+0.12×2 ） +(3.0+1.5+1.5+0.12×2)]×2=36.96 (米)
预制钢筋混凝土桩接桩，根据接桩方式分为电焊 接桩和硫磺胶泥接桩。电焊接桩的工程量按设计接头 以“个”计算，硫磺胶泥接桩的工程量按桩断面面积 以平方米（㎡）计算。

挖填 施工 运 高度 方法 距
起终 点点 室基 外础 设或 计垫 地层 面底
部
机人 载人 械工 重力 挖挖 汽车 土土 车运
运土 土
1km 50m
无施工组织设计假定条件
岩土开挖 施工组织
岩岩 岩 石 石石 石 渣 开爆 清 凿破 运 运 方方 方 距 法法 法
单独土石方 基础土石方
>5000m3
二、土壤、岩石类别的划分:
七、下列土石方工程，执行相应子目时乘以系数:
7.推土机推运土(不含平整场地)、装载机装运土土层平均厚度运0.30m 时，相应子目 人工、机 械乘以系数 1.25。 8.挖掘机挖筑、维护、挖掘施工坡道(施工坡道斜面以下)土方，相应子目人工、机械 乘以系数1.50。 9.挖掘机在垫板上作业时，相应子目人工、机械乘以系数 1.25。挖掘机下铺设垫板、 汽车运输 道路上铺设材料时，其人工、材料、机械按实另计。 10.场区(含地下室顶板以上)回填，相应子目人工、机械乘以系数 0.90。
2.基础施工需要搭设脚于架时，其工作面宽度，条形基础按1.50m计算(只计算 一面):独立基础按 0.45m 计算(四面均计算)。 3.基坑土方大开挖需做边坡支护时，其工作面宽度均按 2.00m 计算。 4.基坑内施工各种桩时，其工作面宽度均按 2.00m 计算。
工作面的规定
5.管道施工的工作面宽度按下表计算。
cd
c
b
cd
K ＝（K1h1 ＋K2h2）/（H）
五、基础土方放坡:
4.计算基础土方放坡时，不 扣除放坡交叉处的重复工程 量。
240
J1
J2
J1
300*300
300*300
ZJ
ZJ
J1

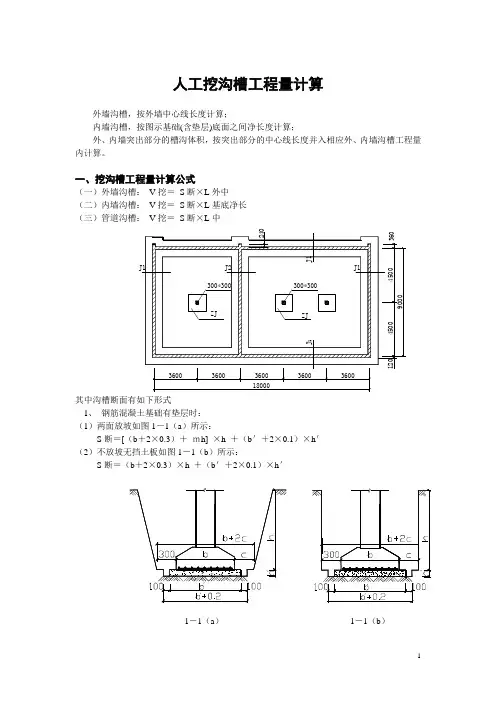

人工挖沟槽工程量计算外墙沟槽，按外墙中心线长度计算；内墙沟槽，按图示基础(含垫层)底面之间净长度计算；外、内墙突出部分的槽沟体积，按突出部分的中心线长度并入相应外、内墙沟槽工程量内计算。

一、挖沟槽工程量计算公式（一）外墙沟槽：V挖＝S断×L外中（二）内墙沟槽：V挖＝S断×L基底净长解：1)开挖深度: H=0.7+0.35+0.35+0.35+0.15=1.90m2)放坡深度：h=1.9-0.15=1.75m>1.70m 所以需要放坡。

3)沟槽断面积：S= [1.54×0.15＋(1.54＋0.3×1.75)×1.75]=3.845m24)沟槽长: L中＝（7.2+14.4+5.4＋13.7）×2＝81.40ｍL净＝9.6-1.54＋9.6+2.1-1.54＝18.22ｍ5)V挖工程量：V＝(81.4+18.22)×3.845＝383.01ｍ3人工挖沟槽,坚土套1-2-12定额基价＝140.13元/10ｍ3外墙第2个轴底宽。

总结：●土方开挖的放坡深度和放坡系数，按设计规定计算。

设计无规定时，按表1－4计算：土方放坡系数表表1－4（二）管道沟槽的长度，按图示的中心线长度(不扣除井池所占长度)计算。

管道宽度、深度按设计规定计算；设计无规定时，其宽度按下表计算：管道沟槽挖土工程量＝b·h·Lb——管道沟槽宽（ｍ）h——管道沟槽深（ｍ）L——管道沟槽中心线长（ｍ）(三)各种检查井和排水管道接口等处，因加宽而增加的工程量均不计算(底面积大于20ｍ2的井类除外)，但铸铁给水管道接口处的土方工程量，应按铸铁管道沟槽全部土方工程量增加2.5％计算。

三、场地平整按下列规定以平方米计算：（一）建筑物(构筑物)按首层结构外边线，每边各加2ｍ计算。

场地平整工程量＝底层建筑面积＋外墙外边线长度×2＋16（二）无柱檐廊、挑阳台、独立柱雨篷等，按其水平投影面积计算。

人工挖沟槽工程量计算外墙沟槽，按外墙中心线长度计算；内墙沟槽，按图示基础(含垫层)底面之间净长度计算；外、内墙突出部分的槽沟体积，按突出部分的中心线长度并入相应外、内墙沟槽工程量内计算。

一、挖沟槽工程量计算公式（一）外墙沟槽：V挖＝S断×L外中（二）内墙沟槽：V挖＝S断×L基底净长解：1)开挖深度: H=0.7+0.35+0.35+0.35+0.15=1.90m2)放坡深度：h=1.9-0.15=1.75m>1.70m 所以需要放坡。

3)沟槽断面积：S= [1.54×0.15＋(1.54＋0.3×1.75)×1.75]=3.845m24)沟槽长: L中＝（7.2+14.4+5.4＋13.7）×2＝81.40ｍL净＝9.6-1.54＋9.6+2.1-1.54＝18.22ｍ5)V挖工程量：V＝(81.4+18.22)×3.845＝383.01ｍ3人工挖沟槽,坚土套1-2-12定额基价＝140.13元/10ｍ3外墙第2个轴底宽。

总结：●土方开挖的放坡深度和放坡系数，按设计规定计算。

设计无规定时，按表1－4计算：土方放坡系数表表1－4（二）管道沟槽的长度，按图示的中心线长度(不扣除井池所占长度)计算。

管道宽度、深度按设计规定计算；设计无规定时，其宽度按下表计算：管道沟槽挖土工程量＝b·h·Lb——管道沟槽宽（ｍ）h——管道沟槽深（ｍ）L——管道沟槽中心线长（ｍ）(三)各种检查井和排水管道接口等处，因加宽而增加的工程量均不计算(底面积大于20ｍ2的井类除外)，但铸铁给水管道接口处的土方工程量，应按铸铁管道沟槽全部土方工程量增加2.5％计算。

三、场地平整按下列规定以平方米计算：（一）建筑物(构筑物)按首层结构外边线，每边各加2ｍ计算。

场地平整工程量＝底层建筑面积＋外墙外边线长度×2＋16（二）无柱檐廊、挑阳台、独立柱雨篷等，按其水平投影面积计算。
