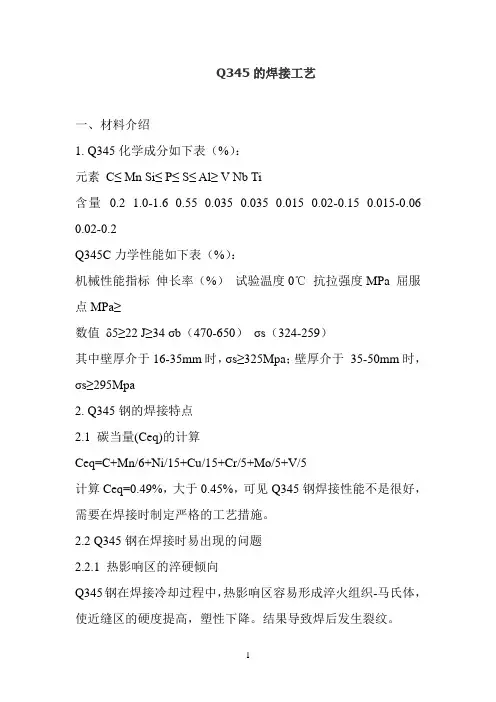

Q345的焊接工艺一、材料介绍1. Q345化学成分如下表〔%〕：元素C≤ Mn Si≤ P≤ S≤ Al≥ V Nb Ti含量0.2 1.0-1.6 0.55 0.035 0.035 0.015 0.02-0.15 0.015-0.06 0.02-0.2 Q345C力学性能如下表〔%〕：机械性能指标伸长率〔%〕试验温度0℃抗拉强度MPa 屈服点MPa≥数值δ5≥22 J≥34 σb〔470-650〕σs〔324-259〕其中壁厚介于16-35mm时，σs≥325Mpa；壁厚介于35-50mm时，σs≥295Mpa2. Q345钢的焊接特点2.1 碳当量(Ceq)的计算Ceq=C+Mn/6+Ni/15+Cu/15+Cr/5+Mo/5+V/5计算Ceq=0.49%，大于0.45%，可见Q345钢焊接性能不是很好，需要在焊接时制定严格的工艺措施。
2.2 Q345钢在焊接时易出现的问题2.2.1 热影响区的淬硬倾向Q345钢在焊接冷却过程中，热影响区容易形成淬火组织-马氏体，使近缝区的硬度提高，塑性下降。
结果导致焊后发生裂纹。
2.2.2 冷裂纹敏感性Q345钢的焊接裂纹主要是冷裂纹。
二、焊接施工流程坡口准备→点固焊→预热→里口施焊→背部清根〔碳弧气刨〕→外口施焊→里口施焊→自检/专检→焊后热处理→无损检验〔焊缝质量一级合格〕三、焊接工艺参数的选择通过对Q345钢的焊接性分析，制定措施如下：1. 焊接材料的选用由于Q345钢的冷裂纹倾向较大，应选用低氢型的焊接材料，同时考虑到焊接接头应与母材等强的原那么，选用E5015 〔J507〕型电焊条。
化学成分见下表〔%〕：元素C Mn Si S P Cr Mo V Ti含量0.071 1.11 0.53 0.009 0.016 0.02 0.01 0.01 0.01力学性能见下表：机械性能指标σb〔Mpa〕σs〔Mpa〕δ5〔%〕Ψ〔%〕AkvJ-30℃数值440 540 31 79 164 114 762. 坡口形式：〔根据图纸和设备供货〕3. 焊接方法：采用手工电弧焊〔D〕。
q345r钢板焊接焊后热处理
在焊接完Q345R钢板后，常用的热处理方法包括正火处理和
回火处理。
这些热处理方法可以提高焊接接头的力学性能和抗腐蚀能力。
正火处理是将焊接接头加热到一定温度，然后保温一段时间，最后迅速冷却。
正火处理可以降低焊接接头的硬度和脆性，提高其强度和韧性。
回火处理是将焊接接头加热到适当的温度，然后保温一定时间后进行冷却。
回火处理可以消除焊接接头的残余应力，提高其抗拉强度和冲击韧性。
选择正火处理还是回火处理取决于焊接接头的具体情况和要求。
正火处理适用于低温冲击要求较高的焊接接头，如工作温度较低的容器和管道。
回火处理适用于要求较高的强度和韧性的焊接接头，如承受较大压力和冲击负荷的结构件。
在进行热处理之前，需要对焊接接头进行清洁和除杂处理，以避免氧化、腐蚀和杂质对热处理效果的影响。
热处理过程中需要控制加热温度、保温时间和冷却速率，以确保焊接接头得到理想的力学性能和组织结构。
具体的热处理参数和方法应根据具体情况和技术要求进行选择和确定。
建议在进行焊接和热处理之前，咨询专业人士或参考相关标准和规范，以确保焊接接头的质量和性能。
316不锈钢氩弧焊焊接工艺316不锈钢氩弧焊焊接工艺1. 简介316不锈钢是一种常用的不锈钢材料，具有优异的耐腐蚀性和高温强度，广泛应用于航空航天、化工、石油、医药等领域。
氩弧焊是一种常用的焊接方法，能够保证焊接接头的质量和可靠性。
2. 316不锈钢氩弧焊的优点•优异的耐腐蚀性：316不锈钢具有较高的钼含量，使其具有较好的耐蚀性和耐高温性。
•良好的焊接性：316不锈钢含有低碳成分，因此易于焊接，并具有良好的塑性和可变性。
•高强度：316不锈钢经过加工后，其强度大大提高，可以满足复杂工程的需求。
3. 氩弧焊的特点•高焊缝质量：氩弧焊采用惰性气体作为保护气体，能够有效防止氧气和氢气的影响，从而得到高质量的焊缝。
•低热输入：氩弧焊的热输入相对较低，可以减少热变形和金属硬化。
•焊缝外观美观：氩弧焊的焊缝外观平整，无明显的气孔和缺陷。
4. 316不锈钢氩弧焊焊接工艺步骤•准备工作1.确保工作环境干净整洁，避免灰尘和杂质进入焊接区域。
2.准备所需的焊接材料，包括焊丝、氩气等。
•配置焊接设备1.安装氩弧焊设备，包括焊接电源、气瓶等。
2.根据焊接要求，调整电流、电压、焊接速度等参数。
•焊接准备1.清理待焊接的316不锈钢表面，去除油污和表面氧化物。
2.连接接地线，确保焊接接头可靠接地。
•焊接操作1.按照焊接顺序将316不锈钢焊接件固定在焊台上。
2.开启氩气流量，调整合适的氩气流量和焊接速度。
3.保持焊枪与工件的距离适当，并保持焊接速度均匀。
4.检查焊接过程中是否出现气孔、裂纹等缺陷，并及时采取措施修复。
•焊后处理1.焊接完成后，关闭氩气流量，等待焊接接头冷却。
2.清理焊接区域，去除焊渣和其他杂质。
3.对焊接接头进行检验和评估，确保其质量满足要求。
5. 注意事项•确保氩气流量稳定，避免过高或过低的氩气流量对焊接质量产生影响。
•确保焊接设备和工具的正常工作状态，避免出现故障和意外情况。
•选择合适的焊丝和焊接电流，根据具体需求进行调整和优化。
Q345的焊接工艺一、材料介绍1. Q345化学成分如下表（%）：元素C≤ Mn Si≤ P≤ S≤ Al≥ V Nb Ti含量0.2 1.0-1.6 0.55 0.035 0.035 0.015 0.02-0.15 0.015-0.06 0.02-0.2Q345C力学性能如下表（%）：机械性能指标伸长率（%）试验温度0℃抗拉强度MPa 屈服点MPa≥数值δ5≥22 J≥34 σb（470-650）σs（324-259）其中壁厚介于16-35mm时，σs≥325Mpa；壁厚介于35-50mm时，σs≥295Mpa2. Q345钢的焊接特点2.1 碳当量(Ceq)的计算Ceq=C+Mn/6+Ni/15+Cu/15+Cr/5+Mo/5+V/5计算Ceq=0.49%，大于0.45%，可见Q345钢焊接性能不是很好，需要在焊接时制定严格的工艺措施。
2.2 Q345钢在焊接时易出现的问题2.2.1 热影响区的淬硬倾向Q345钢在焊接冷却过程中，热影响区容易形成淬火组织-马氏体，使近缝区的硬度提高，塑性下降。
结果导致焊后发生裂纹。
2.2.2 冷裂纹敏感性Q345钢的焊接裂纹主要是冷裂纹。
二、焊接施工流程坡口准备→点固焊→预热→里口施焊→背部清根（碳弧气刨）→外口施焊→里口施焊→自检/专检→焊后热处理→无损检验（焊缝质量一级合格）三、焊接工艺参数的选择通过对Q345钢的焊接性分析，制定措施如下：1. 焊接材料的选用由于Q345钢的冷裂纹倾向较大，应选用低氢型的焊接材料，同时考虑到焊接接头应与母材等强的原则，选用E5015 （J507）型电焊条。
化学成分见下表（%）：元素C Mn Si S P Cr Mo V Ti含量0.071 1.11 0.53 0.009 0.016 0.02 0.01 0.01 0.01力学性能见下表：机械性能指标σb（Mpa）σs（Mpa）δ5（%）Ψ（%）AkvJ-30℃数值440 540 31 79 164 114 762. 坡口形式：（根据图纸和设备供货）3. 焊接方法：采用手工电弧焊（D）。
